Необходимое расстояние между профилями под гипсокартоном

Как зафиксировать гипсокартон на стене?

Суть всех способов крепления гипсокартона – выполнить монтаж идеально ровно и надежно. Выбранный метод фиксации должен обеспечить отсутствие дребезжания готовой гипсокартонной конструкции и исключить передачу ей структурных шумов.

Фото 1. Стена, качественно обшитая влагостойким ГКЛ

Монтаж ГКЛ может быть выполнен на металлический или деревянный каркас, а также на специальный гипсовый клей или монтажную пену. Давайте рассмотрим основные плюсы и минусы этих способов.

Металлический каркас

Профиль, используемый для сооружения металлического каркаса, представляет собой оцинкованную рейку стандартного сечения. В зависимости от назначения выделяют направляющие и более жесткие за счет несквозной насечки стоечные профили. Потолочные рейки (ПП) тоже являются разновидностью стоечных, но с меньшими полками (если у ПС они имеют размер 50 мм, то у ПП – 27 мм).

Фото 2. Крепление гипсокартонных листов на металлический каркас

Правильно крепить гипсокартон к стене именно с помощью металлического каркаса, что обусловлено следующими преимуществами:

  • продолжительный срок эксплуатации;
  • отсутствие коробления в условиях нестабильного температурно-влажностного режима (по сравнению с деревянной обрешеткой);
  • стандартные размеры конструктивных элементов;
  • возможность монтажа на стены с любыми неровностями при минимальных трудозатратах и стоимости;
  • возможность сокрытия внутридомовых коммуникаций.

Среди недостатков этого способа можно выделить самые низкие звукоизоляционные свойства, однако эта проблем решается путем укладки минеральной ваты в межстеновое пространство.

Деревянный каркас

При выборе брусков для обрешетки нужно обращать внимание на такие факторы, как отсутствие коробления, следов поражения грибком, шашелем и нормальная относительная влажность (сырая древесина со временем усохнет и ее поведет).

Фото 3. Крепление гипсокартонных листов на деревянный каркас

Плюсы фиксации ГКЛ на деревянный каркас:

  • экологичность;
  • плотная структура дерева обеспечивает лучшую звукоизоляцию, чем металл, в местах расположения стоек обрешетки;
  • возможность укладки теплоизоляционного материала, электропроводки и других коммуникаций.

Из минусов следует отметить необходимость проведения мероприятий по дополнительной защите от влаги и поражения грибком, которые заключаются в обработке брусков специальными антисептическими составами. Несмотря на это, риск коробления деревянных конструктивных элементов остается достаточно большим.

Клей

Технология крепления на гипсовый клей требует минимум инструментов, но желательно иметь небольшой опыт работы с клеевыми смесями. Таким способом крепится гипсокартон к стене с максимальными отклонениями до 20 мм. Если неровности превышают этот показатель, придется приклеивать дополнительные полосы из ГКЛ для выравнивания поверхности.

Фото 4. Крепление гипсокартона на гипсовый клей

Основные достоинства:

  • экономия полезного пространства комнаты;
  • надежность крепления;
  • более быстрый монтаж, так как не требуется тратить время на сооружение каркаса.

Но минусов у данного метода больше:

  • требуется тщательная подготовка основания;
  • отсутствие возможности дополнительного утепления и скрытой прокладки коммуникаций;
  • наличие «мокрых» процессов;
  • сложный процесс выравнивания стеновых конструкций с отклонениями более 20 мм.

Пена

Среди многих домашних мастеров бытует мнение, что установить гипсокартон без потери качества итоговой конструкции можно даже на монтажную пену. Однако это распространенное заблуждения, поскольку наиболее правильными с технологической точки зрения являются способы крепления на металлический каркас и на специальный гипсовый клей.

Фото 5. Монтаж ГКЛ на монтажную пену

Фиксация гипсокартонных листов на пену возможна только при условии относительно ровного основания – качество отделки не страдает только при приклеивании вплотную к стене. В остальных случаях повышенной надежности достичь не получится.

Крепление листов

Листы отмеряем и отрезаем. Если Вы счастливый обладатель потолка с прямыми углами, то все просто: отрезаем лист нужной длины и ширины. Остальные листы только по длине. Но таких случаев, почему-то мало. Обычно геометрия помещения является наглядным пособием геометрии Лобачевского.

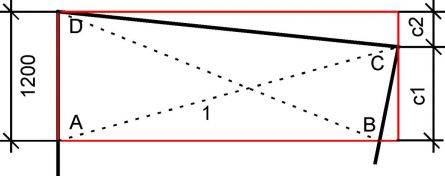

Если на потолке нет прямого угла, то срезаем угол с2. Всегда самым трудным в разметке является первый лист. Сначала отмеряем длину листа 1 по заводской кромке. Затем отмеряем перпендикулярные два размера: слева на схеме 1200 мм, и с1 справа. Контролируем длину CD.

Схема разметки листов

Последний на потолке лист обычно проще размечать, хотя последовательность разметки та же.

Если все углы не прямые, то также при разметке листа надо проверять диагонали. При замерах потолка следите за тем, чтобы лента рулетки была натянута. Порядок разметки:

  1. Откладываем по заводской кромке длину АВ;
  2. Радиусом ВС проводим дугу из точки В;
  3. Радиусом DC проводим дугу из точки D;
  4. В месте пересечения двух дуг будет точка С;
  5. Проверяем обе диагонали: при необходимости вносим коррективы.

Разметка листа гипсокартона

При условии, что профили по линии AB перпендикулярны стене по стороне AD, на остальных листах достаточно будет отмерять два размера: длины заводских кромок,

Если с размером прогадали, и остается щель 1-2 см, то можно под край листа вложить обрезок CD в UD по периметру. Тогда не надо будет крутить в самый край листа, там все равно толку от шурупа мало. А оставшуюся щель можно заполнить пеной и зашпаклевать.

Дополнительные и полезные сведения при монтаже

Существует еще бескаркасный способ монтажа гипсокартона, при котором можно с легкостью маскировать швы на стыках и заделывать поверхность. При использовании такого способа для горизонтальных торцевых швов не нужна армирующая лента, т.к. используется очень прочная шпаклевка, для их заделывания.

Не забывайте, что при ремонте своими руками края листов гипсокартона необходимо зачищать обдирочным рубанком, а снятие фасок, производится с помощью кромочного рубанка. Так же, дополнительно все кромки гипсокартона обрабатываются наждачной бумагой. Шляпки шурупов должны быть минимум на 1 мм в поверхности гипсокартона. Все швы на стыках обязательно грунтуются, а потом шпаклюются.

Часто при монтаже своими руками, его используют для утепления и звукоизоляции стен. Для этого в пространство между каркасом и стеной помещают любой, выбранный вами, изоляционный материал, после чего и обшивают каркас листами гипсокартона. Так же монтируют и откосы, заполняя место между панелями гипсокартона и оконными или дверными проемами материалами для изоляции.

Гипсокартонные листы с влагостойкими свойствами, монтируют с помощью специальных шурупов, которые предназначаются именно для этой работы. Они обладают острой головкой конуса и зенкующими полосками. Расстояние между шурупами надо выдерживать не более 300 мм.

Если вдоль стены идет много инженерных коммуникаций, то при монтаже надо использовать немного другой набор направляющих профилей (50(65; 75; 100)Х40 мм) а так же стоечных (ПС 50(65; 75; 100)Х50 мм). Такая облицовка больше походит на огромную фальш-панель, но сама технология монтажа гипсокартона остается неизменной. Единственное отличие, это не нужно крепить стоечные профиля к стене, только если высота поверхности которую вы облицовываете не больше 4,2 м, а если больше, то стойки крепятся к стене, на расстоянии не более 1,5 м.

Какие существуют формы подвесных потолков из гипсокартона

Гипсокартон – уникальный материал, ведь с его помощью удается воплотить в жизнь многие дизайнерские идеи. С помощью этого материала можно сделать как одноуровневую, так и многоуровневую конструкцию. Также широкое распространение получили гипсокартонные потолки криволинейной формы.

Преимущества одноуровневых подвесных потолков:

  1. Простота монтажа.
  2. Возможность скрыть дефекты потолочного перекрытия.
  3. Возможность использования различных вариантов освещения.

Подвесные потолки многоуровневой конфигурации рационально использовать в просторных помещениях. При помощи такой конструкции вы можете с легкостью скрыть коммуникации и электропроводку. Кроме того, каскад из гипсокартона, установленный в несколько уровневый, может полностью преобразить помещение. Существуют различные варианты отделки многоуровневой конструкции. Например, можно установить гипсокартонный потолок в виде квадратов или кругов.

Потолки из гипсокартона криволинейной конфигурации используются относительно редко. Изогнутый каскад гипсокартонных листов смотрится весьма привлекательно, но установить такой потолок самостоятельно очень сложно. Криволинейные потолки устанавливаются при помощи “мокрого способа”.

Общий порядок монтажа

Выполняют разметку точек расположения на потолке. Затем согласно разметке просверлить отверстия под крепление к потолку. После этого приступают к монтажу. Крепить дюбелями или анкерными соединениями. Лучше последними, поскольку они удовлетворяют требованиям пожарной безопасности – потолок не рухнет даже, если сгорит пластиковый стакан дюбеля. После фиксации несущих профилей к усикам выполняют проверку плоскости потолка при помощи уровня. После подгонки профили крепятся к подвесам саморезами, а лишние части “усиков загибаются, прижимаются и фиксируются к профилю также саморезами.

Монтаж регулируемых примерно одинаков. Сначала устанавливают верхнюю тягу. Крепить к потолку анкерами. После того, как профили установлены, подвесы просто надеваются на тягу и вставляются в профиль, некоторые зажимаются. Затем выполняется подгонка длины проволоки для обеспечения требуемой высоты и ровной поверхности гипсокартона. После этого все фиксируется саморезами.

Профили для обшивки потолков и стен

Рассматривая виды и характеристики гипсокартона. нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.

При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

UD — направляющий профиль для гипсокартона. Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.

Ширина профиля UD равна 28мм, а высота — 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.

Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен

Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.

CD – несущий плоскостной профиль. Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.

Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.

Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.

Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.

Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.

Строительный процесс своими руками

Вначале нужно своими руками изготовить каркас для гипсокартона. на который в последующем и будет монтироваться сам материал.

Подробная схема установки каркасса.

  1. Нужно отбить уровень по всему периметру. Для изготовления каркаса можно использовать лазерный уровень — тогда все будет намного проще: линия видна сразу. Используя водяной, вначале требуется разметка одной точки (к примеру, 50 см от самого нижнего места потолка, если имеются неровности). Далее при помощи гидроуровня наносится разметка на противоположную стену. Такое нужно повторить и для остальных стен.
  2. Далее соединяем эти точки прямой линией при помощи карандаша либо маркера и ровной доски (правила).
  3. Затем своими руками, где нанесена разметка на стену, прикрепляем горизонтальным образом стеновые профили. Монтаж происходит при помощи дюбелей либо саморезов, требуемый шаг около 0,5 метра.
  4. Далее выполняется разметка на потолок, где будет наличие направляющих профилей CD. Размечаем таким образом, чтобы их расположение было с шагом 0,4 м по длине гипсокартона. Это позволит получить надлежащие стыки, т.е. чтобы конец листа приходился именно на профиль.
  5. Производится разметка точек, на которые будет выполняться установка подвесов. Подвесы крепятся саморезами, расстояние между ними 100 см. Лучше использовать шахматный порядок (для большей прочности).
  6. От противоположных стен натягиваем шнуровку либо нитки. Это нужно для того, чтобы выставить каркас, а соответственно, потолок в один уровень.
  7. Выполняется установка своими руками профилей CD на подвесы. У стен они вставляются в направляющие и закрепляются саморезами. Доведя до нужного уровня по нитке, подвес загибается либо зажимается. Если требуется удлинение, соединяем крестовиной либо крабом (или просто обычным отрезком), закрепляем саморезами. Точно так же нужно сделать по всей площади.

При креплении гипсокартона нужно следить что бы саморез не прошел сквозь каркас, иначе лист не будет держаться.

Каркас готов. Далее выполняется разметка для светильников. Писать что-либо нет смысла — в каждом случае количество светильников различается. Только одно: закрепите кабели на базовый потолок или стену (за уровнем нового потолка) специальными хомутами, чтобы в дальнейшем они не мешали. Концы выведите в планируемые точки светильников.

Разновидности подвесов для профиля

Основные виды подвесов:

  • прямые;
  • зажимные;
  • с тягой;
  • стержневые;
  • нониус;
  • самодельные.

Каждый тип подходит для определенного варианта потолочных конструкций

Чтобы сделать правильный выбор, важно знать их характеристики

Подвес прямой

Эти конструкции являются самыми простыми в использовании, если нужно прикрепить подвес для профиля к потолку. В зависимости от поверхности, в качестве креплений для этих конструкций используются:

  • анкеры;
  • дюбель-гвозди;
  • саморезы.

Прямые подвесы используют, когда необходимо создать минимальное расстояние (около 100 мм) между обеими поверхностями (основной и монтируемой). Неровности основания при этом не должны быть больше 30 мм.

Зажимные подвесы

Хорошие отзывы заслужили зажимные подвесы. С их помощью можно менять высоту креплений. Но у этих вариантов есть два недостатка:

  1. Не подойдут для низких потолков (ниже 2,5 м), так как уменьшают высоту помещения.
  2. Плохо выдерживают нагрузки. Их восприимчивость к нагрузкам в 2 раза выше, чем у прямых.

Подвес с тягой

Этот вариант не используют для простых домов и квартир. Его применяют в помещениях, где высота потолка очень большая. Например:

  • банкетные залы;
  • торговые центры;
  • склады.

Подвес сделан из проволоки 0,4 см в диаметре. На одном из ее концов расположена петля. Она необходима для фиксации конструкции к основе. В качестве крепежа используются анкерные болты или саморезы. Вторую сторону проволоки фиксируют в зажиме. Длина подвеса для профилей варьируется от 500 до 1000 мм. Но если необходимо уменьшить ее, обрезают лишнее, чтобы получить необходимую высоту.

Этот тип конструкции подойдет для работы с CD-профилями. Последний используется в каркасах для навесных потолков. Подвес способен выдерживать нагрузку до 25 кг.

Нанесение разметки для сборки каркаса

Монтаж гипсокартонного потолка начинают с нанесения разметки, для чего:

  • На стенах рисуют идеально ровную горизонтальную линию – черту, согласно которой размещается конструкция. При этом пользуются длинным строительным уровнем или ватерпасом (гидроуровнем). Желательно чтобы этот инструмент имел длину, равную 1,5-2 метра, на нем в смотровом окошке было 4 риски, причем по 2 с каждой из сторон от воздушного пузырька. Такие требования к уровню позволяют гарантированно точно выполнить всю разметку.
  • Прочерченная линия должна непременно замыкаться в стартовой точке, а смешения ее недопустимы. Когда метки наносят на соседние стены, уровень размещают не только на их поверхности, но и в углах в распор.

Когда горизонтальная линия размещения конструкции готова, приступают к разметке мест крепления на перекрытии прямых подвесов. В итоге, используя подвес потолочный, должна получиться сетка из линий с ячейками размером 60х60 сантиметров. Скорее всего, по краям шаг профиля для гипсокартона на потолок не сможет составить 60 сантиметров. Тогда этот промежуток необходимо сделать меньше, а также обеспечить симметричность ячеек на противоположных сторонах. В целом, потолок из ГКЛ на металлическом каркасе сделать не так уж и сложно.

Подготовительные работы

  1. В самом начале работы необходимо определить расстояние от основного потолка до гипсокартонного. Для этого нужна схема размещения коммуникаций под подвесной конструкцией. Ведь из этого нужно исходить, определяя данное расстояние. Минимально оно может составлять 5 см.
  2. Дальше нужно определить самый низкий угол в комнате. Для этого замеряется расстояние от потолка до пола во всех углах и выбирается самое меньшее. Причем правильный показатель можно узнать только при условии ровного пола.
  3. Есть еще один нюанс, который многие игнорируют. Основной потолок нужно доработать – обработать все изъяны шпаклевкой, а после этого загрунтовать. Это нужно сделать обязательно, ведь такая процедура исключит осыпание потолочного покрытия.

Контур будущего подвесного потолка определяется следующим образом: от самого низкого угла опускается необходимое для межпотолочного пространства расстояние. Затем в этом же углу на стене делается метка. На нее устанавливается лазерный или гидроуровень, с помощью которого выполняется работа по разметке.

Преимущества гипсокартона в сравнении со штукатуркой

  • Гипсокартон способен выровнять любые горбы и ямы, хоть полметра, хоть метр, да сколько угодно. Предел гипсовых штукатурок – 15 мм.
  • Возможность скрыть любые коммуникации: вентиляцию, электрику, сантехнику, балки и т.п.
  • Возможность изготовления любой бесполезной туфты, вроде изогнутых поверхностей, световых карманов, ниш и т.д.
  • В гипсокартон светильники можно встраивать, а не только вешать
  • Конструкция получается относительно легкой, но при этом достаточно прочной
  • Можно применить тепло- и шумоизоляцию. Это, кстати, одно из основных преимуществ гипсокартона в принципе
  • Отсутствие грязи и высокой влажности

Особенности конструкции каркаса для гипсокартона

  • Дерево или металл?
  • Монтаж каркаса для стен
  • Монтаж каркаса для стен
  • Монтаж потолочного каркаса

Плиты из гипсокартона (ГКЛ) просто незаменимы для создания идеально ровных поверхностей стен и потолков, а также для возведения новых перегородок. Чаще всего ГКЛ предполагает крепление к специальному каркасу. Металлическая или деревянная обрешетка под гипсокартон — это основа для будущей стены или потолка

Ее устройство — достаточно несложный процесс, достаточно уделить внимание выбору подходящих материалов и сделать точную разметку

При монтаже гипсокартонных конструкций обязательно используется обрешётка под гипсокартон.

У каркасного метода монтажа есть много преимуществ. Во-первых, срок службы каркасов достаточно большой. Они простоят никак не меньше, чем само покрытие. Во-вторых, сам процесс монтажа очень технологичен и несложен, независимо от того, используются металлические профили или деревянные бруски, делается обрешетка для стен или потолка. Однако, сталкиваясь с необходимостью сделать ремонт, может возникнуть вопрос: делать каркас из дерева или металла?
