Ригельно-стоечное остекление фасадов

Особенности и виды СРС

Ригельно-стоечное сооружение в современном строительстве – это многофункциональное остекление открытого или закрытого типа. Его преимущества заключаются в простоте и скорости сборки и установки, внешней эстетичности, надежности и долговечности. СРС устойчива к различного рода отрицательным воздействиям и имеет высокие эксплуатационные характеристики:

  1. СРС закрытого типа широко известна. Используется она при оформлении наружной стороны зданий уже на протяжении многих лет. Ее внутренний каркас собран из алюминиевых профилей, а для фиксации снаружи применяются специально разработанные и созданные прижимы. При создании стоечно-ригельного остекления закрытого типа специалисты пользуются разными способами соединения ригелей и стоек. Наиболее популярны разнообразные накладки, основная функция которых – декоративная отделка, необходимая для того, чтобы скрыть элементы наружного крепежа. Подобные накладки изготовлены из различных материалов и имеют разные цвета. В некоторых случаях именно они делают фасад строения неповторимым. Положительная черта такого типа остекления – наличие уплотнителей, для создания которых необходима резина. Это позволяет избежать проникновения внутрь помещения не только холодного воздуха и загрязнений, но постороннего шума.
  2. Открытого типа стоечно-ригельная система иначе называется конструкцией полузакрытого вида. Ее главным отличием является включение в состав сооружения не только ригельного, но и структурного типа. Это значит, что крепежные элементы скрыты специальными планками, а снаружи создается впечатление цельной конструкции.

Посаженные на такой клеевой состав планки и другие составляющие не видны снаружи, но весьма прочно держат стекла и остальные элементы. Использование герметика позволяет добиться более устойчивой фиксации стекол, закрепленных на каркасе с внутренней стороны.

Сплошное остекление придает дизайну здания неповторимый особенный вид и особую привлекательность. Подробнее о технологии фасадного остекления смотрите в этом полезном видео:

СРС сегодня получила широкое распространение и используется при возведении учебных корпусов и офисных зданий, медицинских и спортивных учреждений, торговых и развлекательных центров. Не исключена отделка и строений в жилых массивах или в ходе выполнения работ, связанных с реконструкцией строений.

Стоимость системы

Фактическая стоимость структурной системы состоит из двух частей:

  • стоимость стеклопакетов, используемых для фасадного профилей, необходимых уплотнителей и других узлов фасадной системы;
  • стоимость самого монтажа.
Усредненный расчет монтажа
РаботыЕд. измеренияЦена, руб.
Разметка стоекм2520
Монтаж стоекм2640
Укладка утеплителя меж этажных перекрытийм2450
Монтаж структурных стеклопакетовм2920
Герметизация наружных швов (гермобутил)м.п130
Откосы, отливым.п.250
ИТОГО2910
Усредненный расчет материалов
МатериалыЕд. измеренияЦены, руб.
Алюминиевые несущие стройки (F120)м23900
Утеплитель минеральная плита 100 ммм2390
Стеклопакет (6к-12-6-12-6i)м23700
Структурный герметикм.п170
Откосы, отливым.п190
Строительные лесам.п95
Электроподъемниксмена15 000
ИТОГО23445

Преимущества технологии

Структурное остекление прекрасно выглядит вживую и на фото, открывая новые перспективы для создания неординарного дизайна. Данная технология привлекает не только декоративными, но и практическими свойствами.

Благодаря панорамной конструкции в здание поступает гораздо больше естественного света, что позволяет экономить на электричестве. Светопрозрачные фасады удобны и безопасны в эксплуатации. Благодаря бесшовному соединению грязь и влага не попадают в промежутки между стеклами, поэтому облицовка не требует сложного ухода и выглядит опрятной.

Стоимость структурного остекления алюминием рассчитывается индивидуально и зависит от площади покрытия. Для получения более подробной информации заполните форму обратной связи на сайте «Московского оконного сервиса».

Основные типы фасадного остекления

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.

Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

  • Классический ригельный фасад;
  • Структурный (безрамный) фасад;
  • Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного. Фасадные системы ригельного типа включают в себя:

  • Внутренний профиль – каркас из стоек и ригелей.
  • Внешний профиль – прижимы и декоративные крышки.
  • Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология. При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.


Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.


Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

  • Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
  • Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
  • Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.


СпайдерВ чем же суть этого метода установки фасада?

  • Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
  • Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
  • Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

Сфера применения

Витражное остекление фасадов зданий на основе алюминиевого профиля придает зданию современный внешний вид. На основе стоечно-ригельной системы можно создавать различные виды остекления:

  • панорамное: весь этаж здания покрыт одним прозрачным блоком при сохранении стен,
  • сплошное: всю внешнюю часть фасада оформляют стеклянно-металлической конструкцией без участков с непрозрачными стенами,
  • ленточное: по периметру здания располагается светопрозрачная полоса разной ширины,
  • двойное: конструкция представляет собой два стеклопакета, между которыми располагается воздушная прослойка,
  • джамбо: фасад оформляется стеклянными блоками особенно крупных размеров.

Остекление на основе стоечно-ригельной системы – популярное решение. Если вы хотите, чтобы и ваше здание обрело современный и гармоничный вид, мы готовы вам помочь с решением этой задачи. Опытные специалисты компании помогут с проектированием, созданием и монтажом светопрозрачных систем. Узнать расценки на витражное остекление фасадов зданий, а также задать вопросы нашим специалистам вы можете по телефонам:+7, +7 (343) 361-20-15.

Спайдерное остекление

Свое название система остекления получила благодаря высокопрочным стальным крепежам, которые внешне напоминают лапки паука. А известно, что английское слово «spider» в переводе на русский язык означает «паук». Основная функция спайдеров – соединение стеклопакетов между собой и крепление их к основному несущему каркасу. Только с виду они кажутся такими небезупречными и слабыми. На самом деле высоколегированная сталь делает их по-настоящему прочными и неуязвимыми. Деталь способна прослужить долгие годы.

Спайдерную систему относят к холодному виду фасадного остекления. Стекло ставят в такие стеклопакеты либо закаленное, либо многослойное (триплекс). Пусть по весу триплекс явно превышает вес обычного стекла, но уровень защиты и прочности благодаря функции противоударности будет тоже на порядок выше.


Большое остекление здания

Описание технологии

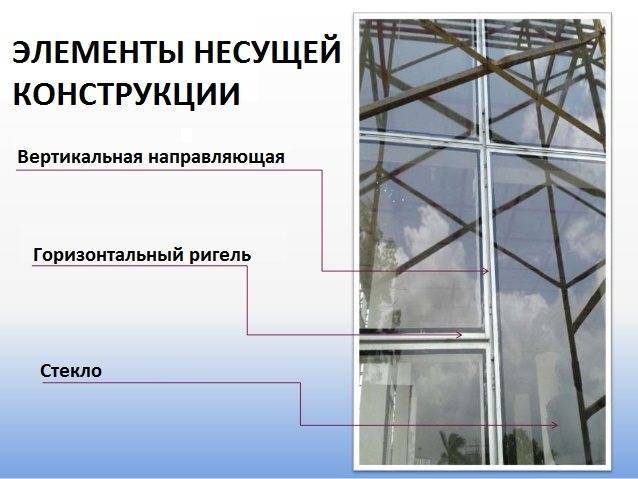

Ригельно-стоечное остекление фасадов проверенная классика. Состоит из вертикальных и горизонтальных стальных или алюминиевых профилей, пространство между которыми заполняется одинарным стеклом в холодном фасаде и многослойным стеклопакетом в теплом.

Обычно видимая ширина профилей 50 мм. Этого вполне достаточно для обеспечения проектной жесткости. Внешние металлические части фасада окрашиваются в любой цвет для создания законченного рисунка.

Благодаря разнообразным по толщине уплотнительным резникам и термо-вставкам классический светопрозрачный фасад может быть выполнен из стеклопакетов разнообразной толщины.

“Холодный» фасад”

Стоечно-ригельная система остекления «холодных» фасадов характеризуется использованием одинарного стекла в алюминиевом профиле без термовставок. При этом температура внутри зданий сохраняется на приемлемом уровне.

Несущую функцию выполняют стойки, а ригеля не дают конструкции деформироваться. Кроме классического стойка-ригель есть другой вариант ригель-ригель. В нем в качестве стоек используются ригеля, а остатки от стоек выступают в роли распорных ригелей. Таким образом, снижается себестоимость квадратного метра.

Элементы фасада соединяются между собой разными способами. Это может быть крепление встык или в нахлёст, а также «якорь» или «сухарь».

«Теплый фасад»

Стоечно – ригельная система «теплого» фасадного остекления характеризуется использованием многослойных стеклопакетов. Количество стёкол может достигать 5-6 штук. Ширина профиля снаружи может достигать 70 мм. Это связанно с массой элементов заполнения. Масса одного стеклопакет может достигать 700 кг, что в сумме дает значительную нагрузку на каркас.

Российский климат накладывает отпечаток на количество и ширину термовставок. В дополнении к ним профиль может быть оборудован специальными вспененными доборными элементами

Для высотных зданий это не так важно, так как на больших высотах в разных климатических зонах температура одинаковая

Типы остекления

Есть несколько возможных вариантов остекления фасадов.  Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

  • Стоечно-ригельные системы;
  • Структурные;
  • Светопрозрачные спайдерные;
  • Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность.  Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению  панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Входные группы из стекла

Входные группы из стекла относятся к части наружной отделки здания. Как правило, их каркас может быть: деревянным, алюминиевым или из ПВХ

Для них важно наличие высокой прочности стекла, поэтому обычно выбирается один из вариантов:

  • Триплекс – относится к очень надежному варианту, однако он и немало стоит.
  • Закаленное стекло – часто можно встретить в устройствах входных групп, где используются  автоматические двери.
  • Многокамерный стеклопакет – считается, пожалуй, самым основным вариантом в соотношении цены/качества.

Если у вас довольно не обычные и сложные задумки на возведение необычного и красивого фасада, то стекло считается лучшим вариантом для выбора основного материала фасада. Но стоит не забывать, что для качественного фасада не стоит экономить и выбирать только качественные комплектующие. Работу же связанную с монтажом, лучше оставить на профессионалов, так вы получите действительно красивый фасад, а главное надежный и долговечный.

Достоинства оформления

Кроме внешней красоты, прозрачные экраны обладают особенностями, которые делают их полезными для оформления архитектурных единиц:

  • практичность – силикат проще поддается чистке, чем многие другие виды облицовочных материалов, поглощает шумовой фон, задерживает вредное ультрафиолетовое излучение;
  • долговечность – материал не изменяет физических, пользовательских характеристик с течением времени, не истончается, не тускнеет;
  • устойчивость – материал не боится температурных колебаний, факторы окружающей среды (осадки, ветер, пыль), химические составы;
  • современность – даже простое остекление фасада будет выглядеть стильно, красиво, футуристично;
  • индивидуальность – разнообразие вариантов отделки цветными, затемненными, зеркальными стеклами, позволяет сделать объект непохожим на прочие, обособить его в городском массиве, выделить организации/компании/владельцев;
  • разнообразие форм – добавят индивидуальности сегменты из овальных или изогнутых стеклянных конструкций;
  • экологическая безопасность – материал не излучает вредоносных волн, без запаха, прочих токсичных испарений, полностью безопасен для природы, человека;
  • высокая проницаемость света, возможность регулировать уровень освещения – из-за прозрачности стекла, а также различным декоративным отделкам, владелец офиса, комнаты может получить любой уровень освещенности, который требуется ему сейчас.

Прозрачными экранами можно декорировать новостройки, старые архитектурные объекты, вид которых портит общее восприятие города, выбивается из стилистического решения.

Описание технологии

Ригельно-стоечное остекление фасадов проверенная классика. Состоит из вертикальных и горизонтальных стальных или алюминиевых профилей, пространство между которыми заполняется одинарным стеклом в холодном фасаде и многослойным стеклопакетом в теплом.

Обычно видимая ширина профилей 50 мм. Этого вполне достаточно для обеспечения проектной жесткости. Внешние металлические части фасада окрашиваются в любой цвет для создания законченного рисунка.

Благодаря разнообразным по толщине уплотнительным резникам и термо-вставкам классический светопрозрачный фасад может быть выполнен из стеклопакетов разнообразной толщины.

“Холодный» фасад”

Стоечно-ригельная система остекления «холодных» фасадов характеризуется использованием одинарного стекла в алюминиевом профиле без термовставок. При этом температура внутри зданий сохраняется на приемлемом уровне.

Несущую функцию выполняют стойки, а ригеля не дают конструкции деформироваться. Кроме классического стойка-ригель есть другой вариант ригель-ригель. В нем в качестве стоек используются ригеля, а остатки от стоек выступают в роли распорных ригелей. Таким образом, снижается себестоимость квадратного метра.

Элементы фасада соединяются между собой разными способами. Это может быть крепление встык или в нахлёст, а также «якорь» или «сухарь».

«Теплый фасад»

Стоечно – ригельная система «теплого» фасадного остекления характеризуется использованием многослойных стеклопакетов. Количество стёкол может достигать 5-6 штук. Ширина профиля снаружи может достигать 70 мм. Это связанно с массой элементов заполнения. Масса одного стеклопакет может достигать 700 кг, что в сумме дает значительную нагрузку на каркас.

Российский климат накладывает отпечаток на количество и ширину термовставок. В дополнении к ним профиль может быть оборудован специальными вспененными доборными элементами

Для высотных зданий это не так важно, так как на больших высотах в разных климатических зонах температура одинаковая

Описание технологии

Ригельно-стоечное остекление фасадов проверенная классика. Состоит из вертикальных и горизонтальных стальных или алюминиевых профилей, пространство между которыми заполняется одинарным стеклом в холодном фасаде и многослойным стеклопакетом в теплом.

Обычно видимая ширина профилей 50 мм. Этого вполне достаточно для обеспечения проектной жесткости. Внешние металлические части фасада окрашиваются в любой цвет для создания законченного рисунка.

Благодаря разнообразным по толщине уплотнительным резникам и термо-вставкам классический светопрозрачный фасад может быть выполнен из стеклопакетов разнообразной толщины.

“Холодный» фасад”

Стоечно-ригельная система остекления «холодных» фасадов характеризуется использованием одинарного стекла в алюминиевом профиле без термовставок. При этом температура внутри зданий сохраняется на приемлемом уровне.

Несущую функцию выполняют стойки, а ригеля не дают конструкции деформироваться. Кроме классического стойка-ригель есть другой вариант ригель-ригель. В нем в качестве стоек используются ригеля, а остатки от стоек выступают в роли распорных ригелей. Таким образом, снижается себестоимость квадратного метра.

Элементы фасада соединяются между собой разными способами. Это может быть крепление встык или в нахлёст, а также «якорь» или «сухарь».

«Теплый фасад»

Стоечно – ригельная система «теплого» фасадного остекления характеризуется использованием многослойных стеклопакетов. Количество стёкол может достигать 5-6 штук. Ширина профиля снаружи может достигать 70 мм. Это связанно с массой элементов заполнения. Масса одного стеклопакет может достигать 700 кг, что в сумме дает значительную нагрузку на каркас.

Российский климат накладывает отпечаток на количество и ширину термовставок. В дополнении к ним профиль может быть оборудован специальными вспененными доборными элементами

Для высотных зданий это не так важно, так как на больших высотах в разных климатических зонах температура одинаковая
