Рольставни с электроприводом — преимущества и установка

Варианты управления шторами

Здесь все просто. Управлять можно либо со специальных кноночных выключателей либо с пульта дистанционного управления. В первом случае необходимо заранее (на этапе ремонта) проложить провода к выключателю. Обычно прокладывают 3-х жильный кабель сечением 3х1,5мм 2 .

Технология беспроводного управления (радиотехнология)

Дистанционное управление шторами на расстоянии до 200 метров, даже через две бетонные стены. Дизайн пульта радиоуправления можно подобрать под интерьер.
Возможность модернизации: всегда можно добавить дополнительные устройства управления или новые моторизованные шторы в соответствии с пожеланиями пользователя, без внесения изменений в ранее установленные изделия.

С помощью пульта можно управлять одной шторой или (и) группой штор в комнате. Одноканальный или четырехканальный пульт дистанционного управления плюс дополнительный канал для централизованного управления. Функции: «Вверх», «Вниз», «Стоп» и «my» ( любимое промежуточное положение).

Кроме пульта, для беспроводного управления можно использовать и настенный пульт управления. Он крепится на уже готовую стену и, так же, как и пульт, получает питание от батареек:

Такой пульт предназначен для управления одной шторой или группой штор в комнате. Функции такие же, как у пульта ДУ. Управление сенсорное.

Чтобы максимально подобрать настенный пульт под интерьер, его выпускают в разных комбинациях с рамками:

Автоматическое управление шторами – с помощью датчика освещения

По желанию заказчика возможно и автоматическое управления шторами в соответствии с уровнем солнечного света. Для этих целей применяют специальный датчик Sunis Indoor WireFree RTS. Это беспроводной датчик освещенности внутри помещения для одного окна:

Летом, как только солнечный свет коснется окна, шторы автоматически закроются. Зимой датчик можно просто отключить и оставить шторы открытыми для получения солнечного тепла.

Как установить, подключить и настроить электропривод?

Электродвигатель устанавливается внутрь вала, чем обеспечивает его вращение и соответственно движение полотна рольставни.

Электроприводы необходимо применять для помещений и домов с большим количеством окон или просто для удобного и комфортного управления роллетой, где достаточно простого нажатия кнопки выключателя или пульта управления для поднятия и опускания полотна рольставни. Нашим покупателям мы предлагаем установить на рольставни только сертифицируемые электродвигатели от ведущих мировых производителей, и «Nice. Как эконом вариант наша компания начала продажу электроприводов Китайского производителя марки «AN-Motors». Результаты тестирования и применения электроприводов «AN-Motors» на практике показали надежность данных приводов и полное соответствие техническим характеристикам, заявленным заводом-изготовителем.

К достоинствам такого выбора относятся следующие моменты:

Защита от взлома. Чтобы вскрыть алюминиевое полотно, необходимо использовать режущие инструменты, а это создаст много шума.
Звукоизоляция. При закрытых ролетах уровень шума в помещении снижается до 30%.
Возможность регулировки степени освещенности. Рольставни частично открываются и закрываются, также регулируется направление их ламелей.
Теплоизоляция. Полотна могут иметь внутри утеплитель, снижающий потери тепла.
Эстетичность. Широкий выбор цветов и имитация текстур.
Защита от посторонних взглядов, атмосферных явлений и повреждений стекол.
Простая эксплуатация. Изделия легко моются, не требуют особого ухода, долго служат.
Пожарная безопасность. В отличие от металлических решеток, защитные жалюзи легко и быстро открываются изнутри, обеспечивая возможность выхода людей в экстренной ситуации.

Чем еще привлекают потребителя автоматические рольставни:

Пользователю не обязательно знать принцип работы механизма подъема роллет и порядок его обслуживания. Нажать соответствующую кнопку выключателя или пульта управления сможет и ребенок. Для управления рольставнями не понадобится прилагать физические усилия

Это важное преимущество электропривода с учетом того, что современные рольставни для гаражных и других проёмов большой площади могут весить более 500 кг. Возможность объединить общей сетью электроприводы всех рольставней

Управлять всем защитным комплексом из одного места очень удобно. Применение радиопульта позволяет осуществлять управление на расстоянии, а применение смартфона – при отсутствии хозяев на месте. Блок управления всеми рольставнями определенного комплекса можно совместить с пультом охраны или аппаратурой комнаты видеонаблюдения. Требуемую высоту поднятия и опускания полотна можно выставить регулировкой концевых выключателей. В крайних положениях привод будет отключаться. Возможность установки автоматического замка вверху конструкции. Рольставни с электроприводом можно интегрировать в систему «умный дом».

Минусами электропривода является привязанность механизма и аппаратуры к сети питания, ограничение минимальной ширины закрываемого проема габаритами привода, а также высокая стоимость.

Конструкция рольставней

Стандартная конструкция рольставней предусматривает использование таких элементов, как роллетное полотно, вал, защитный короб, боковые крышки и направляющие. Ролллетное полотно, в свою очередь, состоит из ламелей различной длины и ширины. Для изготовления роллетного полотна может использоваться различный материал. Роллетное полотно сматывается на вал, который изготовляется из оцинкованной стали. Вал имеет восьмиугольную форму. Для формирования «ребер жесткости» защитного короба используются боковые крышки. Наконец, направляющие необходимы для обеспечения движения роллетного полотна.

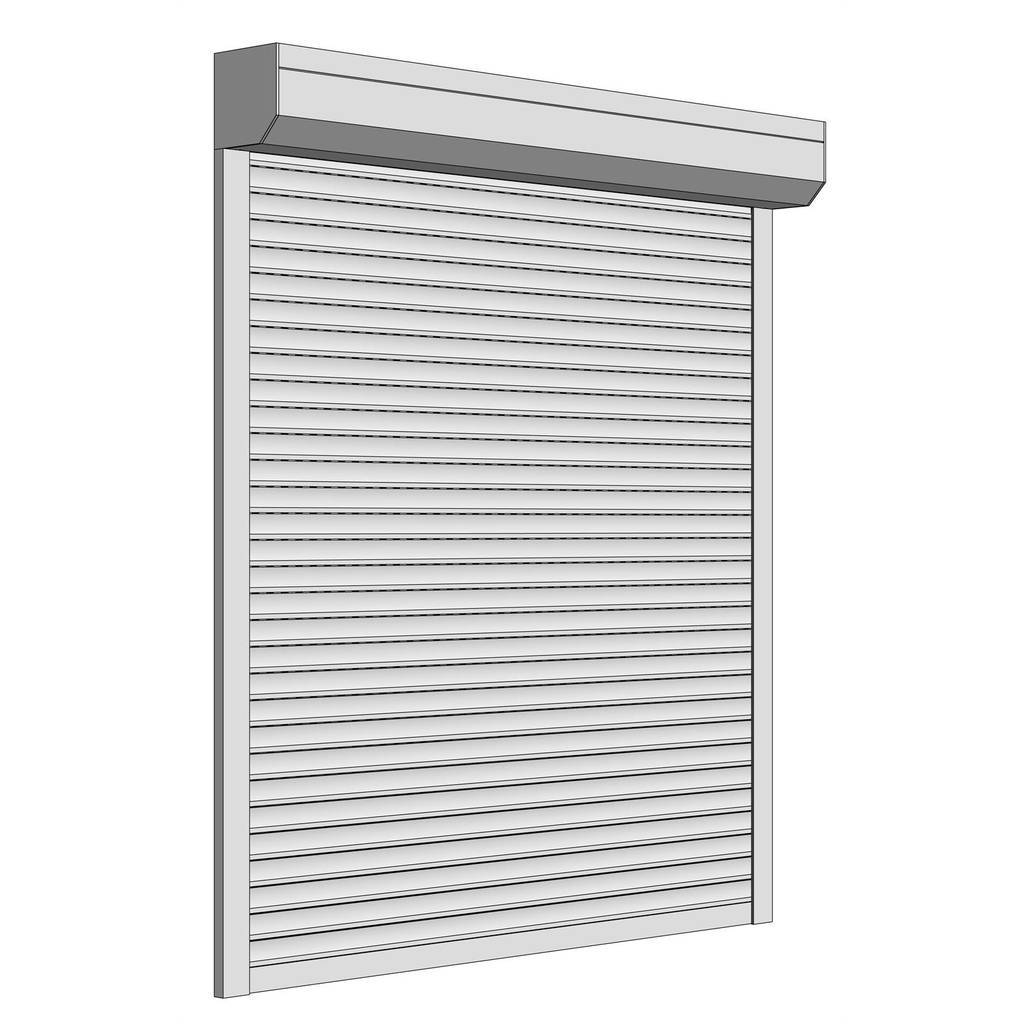

Рис. 8. Основные элементы рольставней.

Защитное полотно

Как говорилось выше, защитное роллетное полотно состоит из различных ламелей (полосок). Именно этот элемент определяет функциональные характеристики рольставней. Роллетное полотно может быть произведено двумя способами – методом экструзии и роликовой прокатки. Для защиты больших проемов (например, витрин магазинов) используются экструдированные профили. А вот для защиты окон в домах и квартирах на первом этаже принято использовать профили роликовой прокатки, обеспечивающие дополнительную тепло- и шумоизоляцию. Данный эффект достигается за счет наличия в них пенного наполнителя.

Рис. 9. Защитное полотно.

Направляющие шины

Для обеспечения движения роллетного полотна в процессе его намотки в короб используются экструдированные направляющие шины. На практике могут применяться различные варианты направляющих шин. В зависимости от степени защиты сооружения и требований, которые предъявляются к его архитектурным особенностям, используются специализированные, усиленные или стандартные направляющие шины. Кроме того, эти элементы рольставней подразделяются на сдвоенные, дистанционные и угловые. Для обеспечения намотки полотна в короб также используются элементы системы подвеса и вал роллеты.

Рис. 10. Направляющие шины.

Устройства управления

В зависимости от веса и размера роллеты могут быть подобраны различные устройства управления. Кроме того, на выбор влияет степень удобства управления оператором. Чаще всего используются автоматизированные роллетные системы, которые предусматривают эксплуатацию электрического привода. Однако зачастую можно встретить рольставни с ручным или механическим управлением. Безусловно, первый вариант управления может считаться наиболее удобным. В этом случае используется кнопка и дистанционный пульт. Для механического или ручного управления применяется редуктор или пружина.

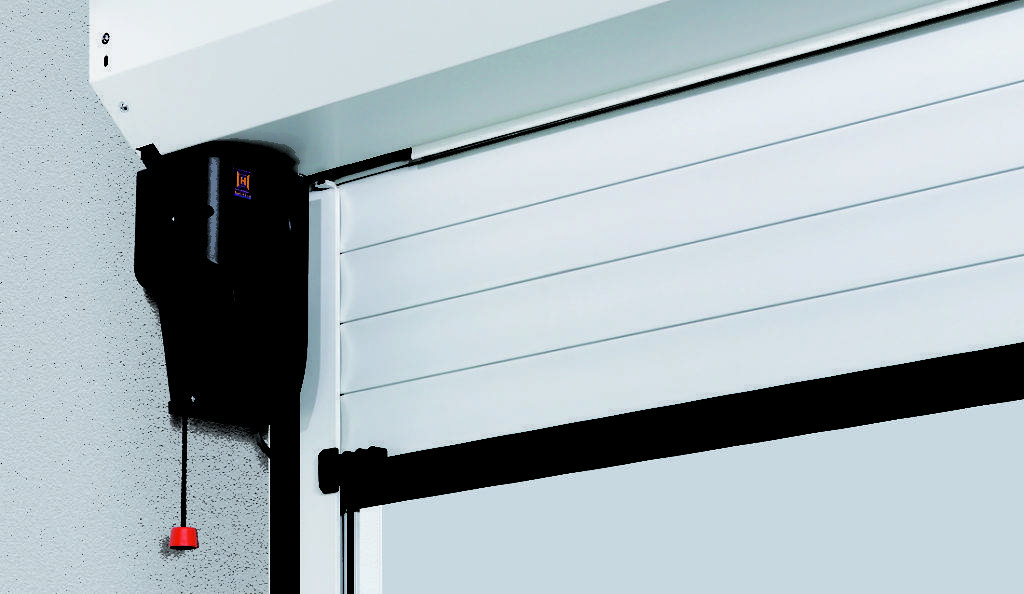

Рис. 11. Рольставни с электроприводом.

Короб

Также неотъемлемым элементом рольставней являются защитные короба и боковые крышки. Они подбираются в соответствие с экстерьером помещения. Боковые крышки могут иметь полукруглую, круглую, 20- или 45-градусную форму. На выбор защитного короба также влияют требования к жесткости конструкции. Могут использоваться экструдированные или роллформинговые короба. Также стоит отметить, что защитные роллетные системы данного типа могут быть выполнены в разной цветовой гамме. Наиболее распространенными вариантами являются белые и коричневые рольставни. Также можно встретить роллетные системы, выполненные в цвете серый металлик и «под дерево».

Рис. 12. Рольставни с ручным приводом.

Особенности конструкции

Основным элементом конструкции рольставен являются пластины, которые могут быть изготовлены из разного материала. При необходимости их можно поднимать и обратно опускать по специальным направляющим элементам.

Основные составляющие

Ламели – полотно с горизонтальными планками;
Направляющие, предназначенные для передвижения полотна;
Короб, в который сворачивается роллета;
Вал с подшипниками, обеспечивающие перемещение полотна;
Система управления.

Виды профилей

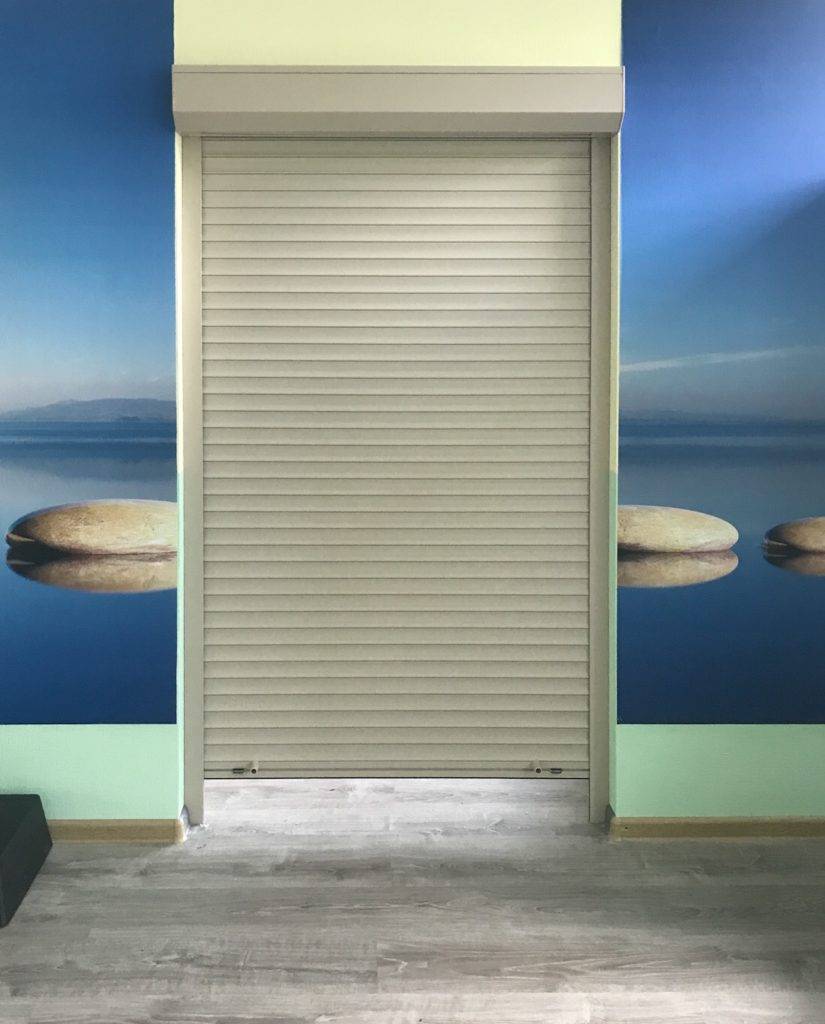

Наружные рольставни вместо двери могут быть выполнены из разного материала.

Алюминиевые

Изделия из алюминия, в первую очередь, характеризуются привлекательным внешним видом. Они обладают хорошими шумоизоляционными и солнцезащитными свойствами. Алюминиевые роллеты имеют относительно небольшой вес, что позволяет для их автоматизированного управления использовать маломощные моторы.

Железные

Стальные конструкции отличаются высокой прочностью, соответственно повышенным классом надежности. Поэтому их часто используют вместо входных дверных блоков для защиты от взлома. Для производства таких изделий используется листовой оцинкованный металл, поверхность которого дополнительно обрабатывается антикоррозионным порошковым составом. В результате поверхность стальных роллет получается гладкой, имеет структурность.

Антивандальные

Для производства таких моделей рольставен используется профиль повышенной прочности (из алюминиевого экструдированного или стального холоднокатаного полотна), обладающий противовзломными характеристиками.
Главное преимущество металлических ламелей – их можно наполнять пеной из полиуретана. А это позволяет улучшить противовзломные характеристики конструкции и дополнительно защитить ее от резких температурных перепадов внешней среды.

Варианты управления

Для открытия/закрытия роллетных дверных конструкций применяются разные автоматизированные системы.

Воротниковые

Конструкция приводится в движение специальным воротом, который с помощью карданного вала соединен с редуктором. Открытие/закрытие рольставен выполняется специальной рукояткой. Общий вес полотна – до 36 кг.

Ленточные

Рольставни вместо двери ленточного типа поднимаются с помощью ленты, которая наматывается на специальную улитку. Такие механизмы используются на более легких роллетных конструкциях – до 15 кг.

Внутри вала изделия размещается инерционная пружина, позволяющая легко свернуть роллет в рулон.

С электроприводом

Это самый дорогостоящий механизм управления роллетами, размещаемыми в наружных дверных проемах. Управление конструкцией полностью автоматизированное, осуществляется дистанционно с помощью пульта. Такие механизмы можно использовать для любых изделий без ограничения по весу.

С трос-редуктором

Рольдвери с трос-редуктором отличаются простотой управления. Их можно применять для полотен массой не более 55 кг.

Варианты монтажа

Монтаж роллетных конструкций зависит от расположения дверной коробки.

Встроенные

Такой вариант установки рольставен предполагает дополнительной подготовки откосов дверей, так как ламели располагаются в нише стенового проема. Но это позволяет повысить степень защиты от проникновения злоумышленников. При этом, если предполагается совместная установка роллеты и дверного блока, тогда дверное полотно должно открываться внутрь здания или помещения. А сама коробка может устанавливаться как внутри, так и снаружи помещения.

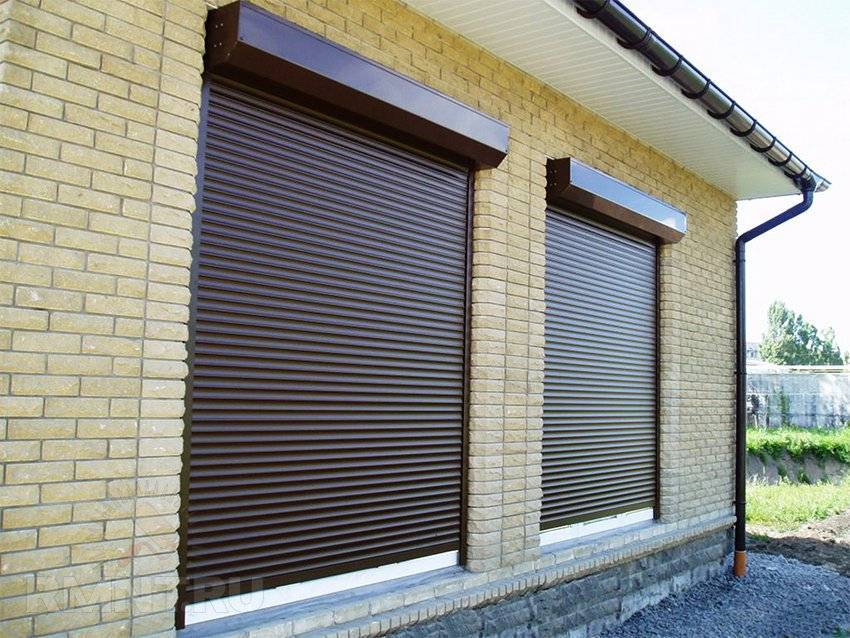

Наружные

Это самый простой вариант выполнения монтажа. Над входным проемом оборудуется накладной короб, направляющие устанавливаются по бокам.

Комбинированные

Данный способ установки конструкции отличается размещением короба, который монтируется над входным проемом в индивидуальной нише. Этот нюанс обязательно должен быть учтен в плане сооружения. Сам монтаж может осуществляться снаружи или внутри помещения.

Как устроены электрические рольставни

Рольставни с электроприводом устроены следующим образом:

В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.
Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.
Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
На случай выключения электроэнергии предусмотрен ручной механизм открывания.

Кроме этого, изделие содержит:

направляющие, по которым двигается полотно;
подшипник и его суппорт;
заглушку;
ригель в сборе;
боковой замок;
концевой профиль;
выключатель;
универсальную капсулу;
крепления.

Гибкими соединениями между собой скреплены ламели, набор которых собран в защитное полотно. Рулон получается компактным за счет специальных соединений.

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации

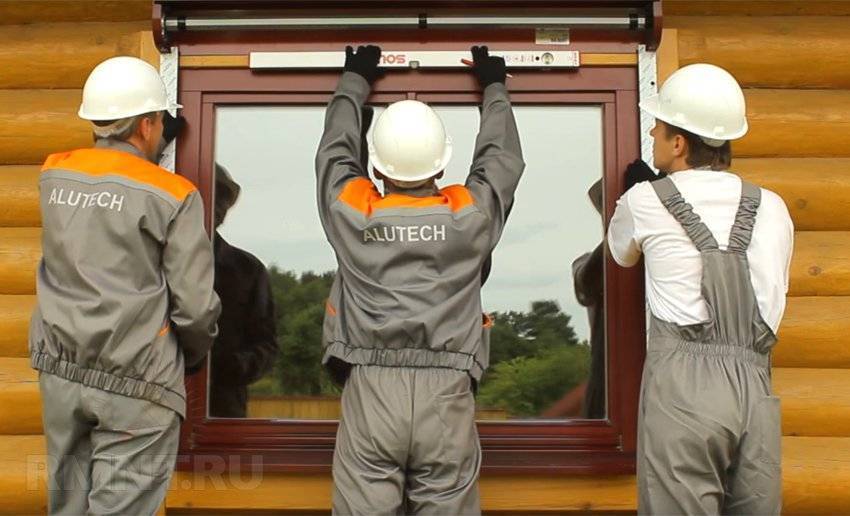

Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

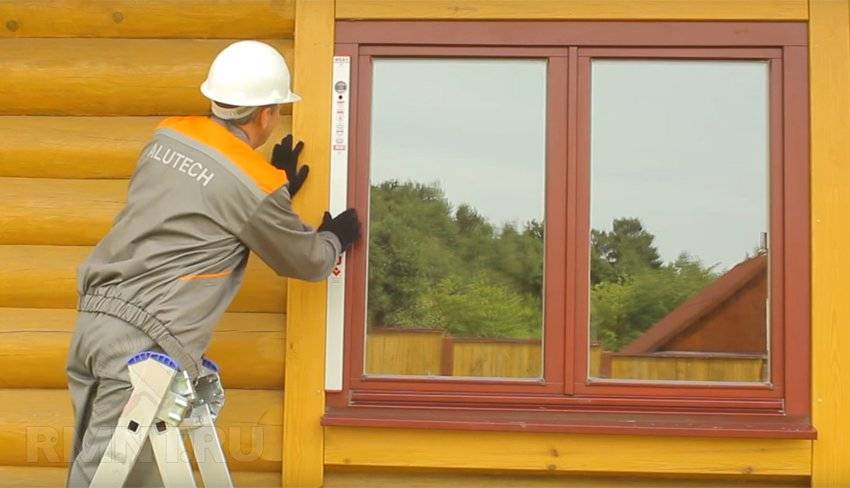

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

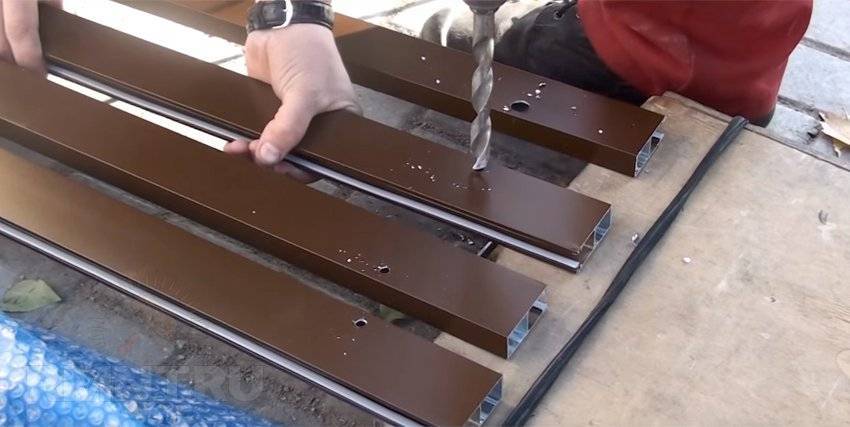

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

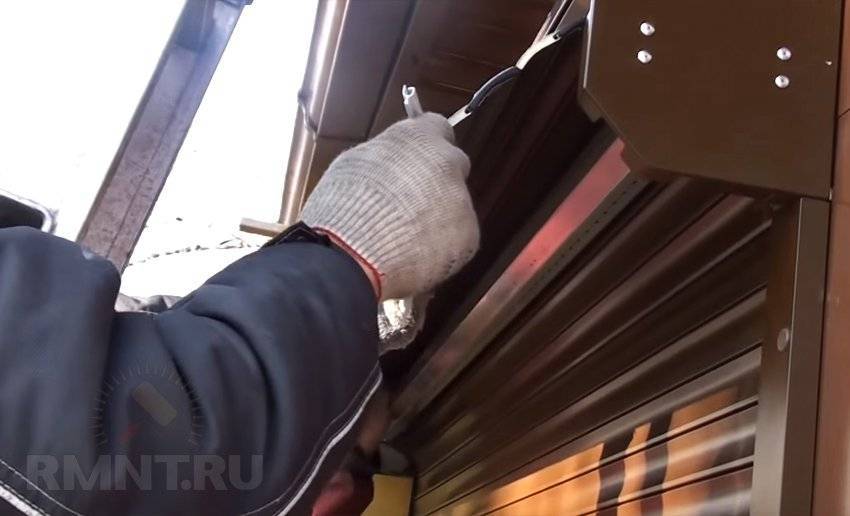

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

рмнт.ру

Сборка и монтаж рольставней своими руками

Рассмотрим пошаговые действия при установке рольставней.

Подготовка направляющих реек:

• наносим метки для отверстий на рейках – первая должная быть от края на расстоянии 10 см, остальные ставят каждые 40 см;

• по разметке сверлят сквозные 8-ми миллиметровые отверстия;

• на верхней части боковых реек наносятся метки отверстий диаметром 11,8 мм, куда затем будут устанавливаться заглушки.

Этап сборки короба:

• к коробу прикладывается крышка и на каждой из сторон сверлится по два отверстия диаметром 4,2 мм, предназначенные для установки заклепок;

• при накладном варианте конструкции выбираем и отмечаем место для фиксации с обратной части короба, при встроенном виде монтажа – вверху короба;

• наносится разметка, а потом сверлятся 8-ми миллиметровые отверстия;

• сверлится еще одно отверстие, которое будет использовано при подключении привода;

• короб соединяют с боковыми направляющими.

Разметка под крепления:

• каркасная конструкция прикладывается к проему таким образом, чтобы все его элементы были на стенах;

• проверяем, чтобы короб был расположен строго горизонтально, а направляющие рейки вертикально, сравниваем длину диагоналей – допускается отклонение не больше 2 мм;

• наносим на стену отметки, точно повторяющие отверстия каркаса рольставней.

Отверстия крепежей:

• каркас убирается со стены и точно по меткам сверлятся отверстия;

• в стены устанавливаются дюбеля;

• сверлится отверстие под привод, в него устанавливают защитную пружину;

• внизу направляющих реек делают отверстия под запоры.

Монтаж каркасной конструкции:

• вначале каркаса снимается заводская защитная пленка;

• каркасная конструкция совмещается с метками отверстий и фиксируется саморезами.

Конструкция рольставней

Стандартная конструкция рольставней предусматривает использование таких элементов, как роллетное полотно, вал, защитный короб, боковые крышки и направляющие. Ролллетное полотно, в свою очередь, состоит из ламелей различной длины и ширины. Для изготовления роллетного полотна может использоваться различный материал. Роллетное полотно сматывается на вал, который изготовляется из оцинкованной стали. Вал имеет восьмиугольную форму. Для формирования «ребер жесткости» защитного короба используются боковые крышки. Наконец, направляющие необходимы для обеспечения движения роллетного полотна.

Рис. 8. Основные элементы рольставней.
