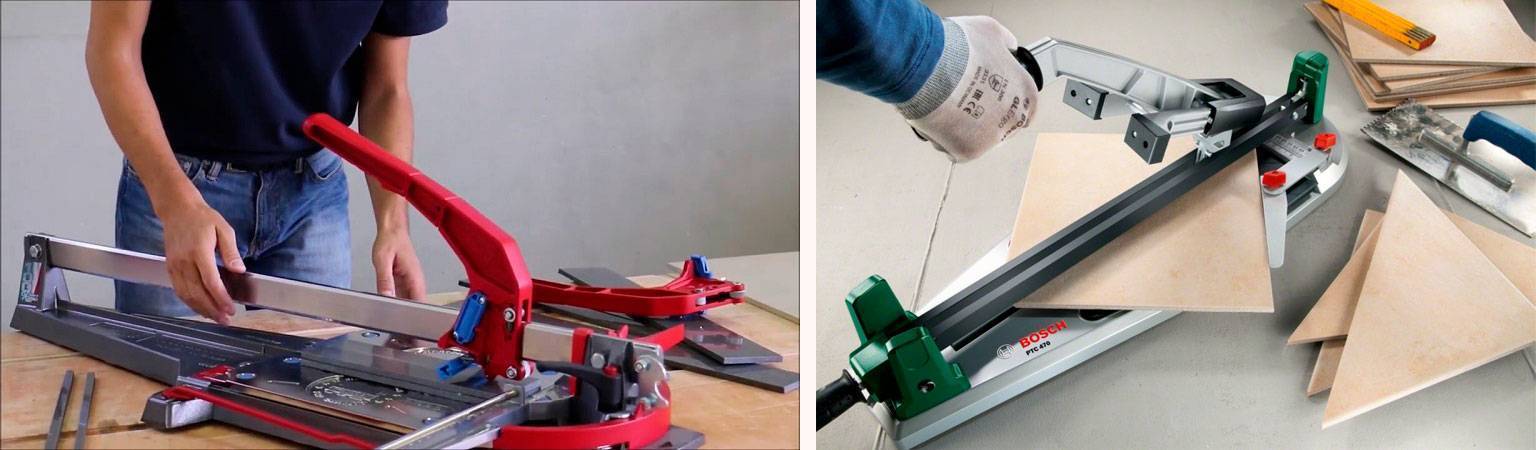

Устройства и принцип работы ручного плиткореза
Самой главной особенностью данного инструмента является то, что он имеет невероятно острый резец. Как правило, используют алмазный, который имеет такой же принцип работы, как и простой резец. Для правильной и полноценной работы необходимо установить обрабатываемую плитку непосредственно на основании аппарата. Для того чтобы плитка не шаталась и ее можно было легко и ровно отрезать, в нижней части ручного плиткореза есть прижимная часть, которая позволяет крепко зафиксировать плитку.
На этой прижимной части инструмента расположены резец и несколько роликов, которые позволяет плиткорезу передвигаться по поверхности материала. На каретке также находится небольшая ручка. Именно она отвечает за разную силу натиска на плитку и непосредственно на смещение резца во время работы.
Как пользоваться и резать плиткорезом ручным видео
В связи с тем, что во время пользования инструментом не возникает никаких сложностей, то его очень часто используют как в строительстве, так и в ремонтных работах, которые проводятся в домашних условиях. Ручной плиткорез имеет преимущество, если сравнивать его с электрическим инструментом, ведь он имеет небольшой размер, за короткое время инструмент позволяет сделать исключительно прямой разрез на плитке.
Если рассматривать то, что нужно резать очень прочные материалы или же слишком большое количество кафеля, то в такой ситуации ручного инструмента может быть недостаточно. Конечно, огромную роль в данной ситуации играют навыки человека и непосредственно производитель того или иного инструмента.
Правила выбора плиткореза
При выборе ручных плиткорезов следует не только изучить рейтинг различных видов моделей, представленных на рынке, но и обратить внимание на следующие основные параметры, которыми характеризуются многие виды этого инструмента:
- жесткость рамы;
- длина прибора;
- плавность хода.
Прочность рамы или основания инструмента непосредственно влияет на средний объем выполняемых работ. Если каркас слабый, то прибор быстро выходит из строя
При выборе следует обратить внимание на то, какую толщину имеет металл станины. Качество плиткореза определяется именно жесткостью его основания
Если этого не учитывать при покупке инструмента для резки плитки, то появление вибрации прибора в процессе работы может вызвать его разрушение.
Планируя работать с керамогранитом, следует обратить внимание на мощность рычага плиткореза. Этот параметр зависит от того, насколько крепкой является ручка инструмента
Наиболее надежным рычагом оснащается профессиональный ручной электрический плиткорез, но его цена значительно выше обычного.
Основной параметр прибора — это его длина. Если останавливать свой выбор на миниатюрных моделях, то длина этих инструментов не позволяет им осуществлять те функции, для выполнения которых предусмотрен универсальный ручной или электрический инструмент. Такими видами устройств можно резать керамическую плитку для облицовки полов и стен, выполнять диагональный разрез изделий.
Профессиональные ручные плиткорезы имеют отличную плавность хода, поскольку они оборудованы специальными подшипниками. Выбрав определенную модель без подшипников, обязательно потребуется испробовать ее. Лучше всего отдать предпочтение тем известным брендам, которые зарекомендовали себя с положительной стороны.
Ручные плиткорезы
Все ручные плиткорезы работают без пыли по сравнению с электрическими резаками, и их не нужно охлаждать, поэтому они позволяют резать насухо. Плитка всегда остается на одном мест, и вы режете ее собственным движением резака.
- Ручной стеклорез — это простой отрезной круг с ручкой. Работа с ним идет медленно и требует твердой руки. Хотя это самый простой тип фрезы и поэтому может показаться подходящим для новичков, все наоборот — чем проще инструмент, тем больше опыта нужно иметь. Более сложные фрезы упрощают работу и, так сказать, сделают очень многое за вас.
- Ручной плиткорез без направляющей рамы — простой нож, используемый больше только для обрезки плитки и мощения. Толщина и ширина пропила задаются стопорными штифтами. Затем это делается путем вытягивания.
- Ручной нож с направляющей рамой — применяется для керамической и фаянсовой плитки. Он состоит из основания с направляющей рамой, по которой движется отрезной круг или наконечник, а вместе с ним и рычаг, которым вы управляете резаком.
Это основа, которую дополняют качественные резаки с дополнительным оборудованием для более точной, быстрой и комфортной работы: откидной отбойник для плавного ломания плитки (даже мозаики), угловая направляющая для резки под углом, подрессоренный стол, регулируемая распорка, большее количество шкал или эргономичная ручка.
Доступны фрезы разных размеров (от 40 до 160 см), которые зависят от длины рельса и определяют максимальную полезную длину плитки. Ручные резаки, в отличие от электрических, подходят только для плитки нормальной толщины (до 25 мм). Однако они работают без пыли и просты в эксплуатации.
В цене фрезы колеблются от нескольких сотен до тысяч единиц. Наряду с ценой растет и качество изготовления и оборудования, поэтому требовательным мастерам-мастерам и мастерам изразца стоит вложиться в подходящую модель.
Электрический плиткорез
Отличается большой точностью и быстротой, это идеальный выбор для людей, выполняющих большие объемы работ с керамической плиткой или керамогранитом.
Плюсы электрических плиткорезов:
- Можно нарезать плитку под разными углами;
- Разрез получается четким, ровным, без шершавых краев;
- Существенная экономия времени;
- Есть возможность работать как с плиткой, так и керамогранитом или камнем.
Можно разделить плиткорезы на два вида:
- С верхним расположением мотора;
- С нижним расположением мотора.
Двигатель снизу. Оговоримся сразу: для больших объемов такой аппарат не подходит, но вот для стандартного ремонта сгодится. У прибора небольшие размеры, им можно обрабатывать плитку разной толщины, однако по качеству работы он уступает аналогам с верхним мотором. Чтобы плитка не трескалась от высокой температуры, модели оснащаются водяным охлаждением (под двигателем в баке находится жидкость, которая подается в зону реза).
Двигатель сверху. Диск для разрезки плитки функционирует вместе со специальным водяным насосом, поэтому линии получаются максимально четкими и точными. Такой плиткорез подходит для масштабных работ.
Диаметр диска и мощность. Профессиональные плиткорезы отличаются внушительной мощностью (до 2,2 кВт), для домашних работ вполне можно выбрать модели попроще (750-150 Вт). От диаметра диска напрямую зависит и глубина резки. Если напольную плитку можно резать большинством кругов, то толстые плиты или камень – кругами, диаметром от 350 мм. Обязательно смотрите техпаспорт плиткореза: параметры глубины резки и мощности там указываются. Диаметр резака варьируется от 18 до 20 сантиметров.
Скорость хода. Не принципиальный фактор, поскольку далеко не в каждом деле нужны большие скорости. Если же прибор приобретается для профессионального использования, он должен быть оснащен удобной системой регулировки. По факту, скорости 2-3 тысячи оборотов в минуту вполне достаточно для обработки камня и керамики, но есть и мощные модели – от 4000 оборотов на холостом ходу.
Полезная электроника. Хорошей функцией является защита от перегрузок (она же термореле), защита от преднамеренного пуска, двойная изоляция, УЗО, водонепроницаемые кожухи, уплотнители – это защита для оператора от поражения током. Впрочем, многие машины причисляются к 1 классу и требуют заземления.
Стол для станка. От размеров станины зависят и максимальные габариты плитки. Иногда можно расширять рабочую площадку за счет дополнительных откидных крышек, поддерживаемых опорами. Камнерезные станки могут иметь длину до 1,1 метра. Стол должен быть надежным и прочным, выполненным из алюминиевых сплавов или стали, оснащенным нескользящими накладками. Будет удобно, если платформа съемная.
Охлаждение. В изделиях с нижним мотором резервуар находится под столом, он должен быть вместительным. Хорошо, если корытце будет средних размеров, чтобы его можно было легко извлечь из-под станка. В станках с верхним мотором вода подается в рабочую зону при помощи насоса, на нем обязательно должны стоять фильтры, хороши и форсунки с возможностью регулирования. Для отведения воды используются технологичные каналы, защитные экраны или емкости.
Подвижные узлы. Чтобы сделать срез под углом, нужно наклонить силовую установку или опорную площадку. Хорошо, если у машины есть фиксация промежуточная – на 22,5 градуса. Чтобы обработка была качественной, несущее устройство должно быть качественным: стальные подшипники, алюминиевые мосты. Приветствуется наличие регулировки сопротивления качению.
Из недостатков электрических плиткорезов можно отнести повышенную травматичность: как ни крути, это инструмент, работающий от сети, поэтому соблюдать технику безопасности можно и нужно. Таким оборудованием нельзя работать в помещении с повышенной влажностью, его нельзя перегружать.
Что касается производителей электрических плиткорезов, хорошо зарекомендовали себя бренды Dewalt, Bosch, Ridgig, Defort, Kobalt Tools, Tor Machine и другие. Ручные плиткорезы: Руби, Зубр, Matrix, Raimondi, Stayer, Sigma, Monolit, Supper Pro Battipav и прочие.
- Как выбрать болгарку.
- Как выбрать электролобзик.
Принцип работы
Ручные плиткорезы относятся к механическим инструментам.
Их принцип работы схож с стеклорезом. Инструменты имеют компактные размеры и небольшой вес. Их легко переносить. Резьба материала осуществляется выступающим валиком, который приводится в движение вручную с помощью специальной рукоятки. Она крепится на каретке, установленной на станине плиткореза.
Нажатие на рукоятку создаёт нагрузку валика на обрабатываемый материал, что приводит к его разлому по линии реза. Движение валика по горизонтали обеспечивается рельсовым механизмом, установленном на станине.
Он может состоять из:
Обрабатываемый материал для резки укладывается на основание станины, оснащённое специальными амортизационными накладками. Сам плиткорез должен во время работы стоять на твёрдой поверхности. Во время резки происходит трение валика о материал, что вызывает его нагревание. Для его охлаждения и предотвращения образования пыли в процессе работы, плиткорезы оснащают резервуарами воды. Некоторые модели оснащаются поворотной линейкой.
Лучший аккумуляторный плиткорез
Аккумуляторный плиткорез с водяным охлаждением обладает автономностью, высокой производительностью и компактностью. Ему не нужна розетка, достаточно зарядить аккумулятор и перенести в любое место. Благодаря регулируемой глубине реза способен аккуратно разрезать плитку.
Makita cc301dwae
Маленькая машинка, которая ловко режет керамогранит толщиной 1,1 см. Благодаря острому алмазному 85-миллиметровому ролику и нержавеющей никелевой подошве является удобным портативным устройством для точной резки. Режет тщательно и аккуратно, со скоростью 1600 оборотов в минуту.
В верхней части имеется водная ёмкость для влажной резки – пыль и крошки не задержатся на столе. Вся лишняя вода стечёт во встроенный поддон. Чёткость запила углов обеспечена угловым резом, вплоть до плиток размером 80х80 см. В случае загрязнения линии разметки, она очистится с помощью функции обдува.
Особенность заключается в перезаряжаемом литий-ионном аккумуляторе. Не нужно ставить плиткорез поближе к розетке – его мобильность позволит носить его на небольшие отделочные мероприятия. Однако эксперты рекомендуют приобрести чемодан. Хоть вес составляет всего 2 кг, в коробке есть риск повредить детали.
Благодаря прорезиненной рукояти держать можно в толстых перчатках – это обеспечит затруднённое скольжение за счёт сцепления шероховатой ткани с гладкой поверхностью резины.
Достоинства:
- Быстрая замена насадки;
- Удобство управления;
- Нет люфтов;
- Точность резки;
- Качественный заводской диск;
- Низкий уровень шума.
Недостатки:
- Медленный распил керамогранита;
- Слабый напор воды.
В инструкции указано, что плиткорез на деле является стеклорезом – предназначен для стеклянной декоративной плитки, но мастера рекомендуют её и для керамики, гранита, кафеля, если достаточно терпения.
Какой плиткорез лучше
Раздумывая, какой плиткорез купить для дома или работы, обратите внимание на стоимость и вариации характеристик. В каждом приборе есть станина, направляющие, рычаг или рукоятка, каретка
У стационарных вариантов бывает дополнительные функции: охлаждение, обдув разметки, расширение столика, сбор воды в поддон, работа от аккумулятора, раскол плитки об упор.
Команда ВыборЭксперта.ру подобрала ряд лучших номинантов:
- Для точных длинных разрезов кафельной плитки и неспешной ремонтной работы рекомендуем Bosch PTC 640;
- Работа пойдёт эффективнее и быстрее, если взять бюджетный Зубр ЭП-180-600Н, популярный среди мастеров;
- Если нужен точный, мобильный, но неспешный, инструмент для небольших отделочных работ, подойдёт Makita cc301dwae.
Главный элемент реза – ролик: у механики он очень твёрдый, создан из оцинкованного алюминиевого сплава, электрическим версиям свойственен диск с алмазным или титановым напылением, что увеличивает его остроту и точность. Опирайтесь не только на характер модели, но и на собственный – нравится быстрая или неспешная работа, привыкли работать на качество или на количество. Выбирайте модель по характеру.
Как выбрать плиткорез?
Существует несколько общих правил по выбору данного электрического инструмента, независимо от того, какого он назначения.
Первое, на что стоит обратить свое внимание – это наличие различных дефектов, которые можно обнаружить визуально. Когда вам продемонстрируют работу прибора, следует пронаблюдать как работает двигатель, присутствуют ли дополнительные вибрации
Качество сборки и состояние инструмента тоже не следует упускать из виду.
Второй критерий – мощность двигателя. Мощность подбирается в зависимости от толщины материала, который вам необходимо будет обрезать. Чем толще материал, тем мощнее должен быть двигатель.
Третий момент – резка под углом. При настраивании нужного угла вы не должны испытывать сложности. Процесс должен проходить легко и быстро, а после настройки не должно возникать погрешностей в процессе резки.
Качество алмазного диска является четвертым важным фактором при покупке плиткореза. Стоит проверить его качество, поскольку это самая важная часть прибора.
Пятый фактор — наличие запасных деталей. Перед приобретением стоит поинтересоваться, всегда ли в магазине присутствуют запасные запчасти для прибора, ведь в случае его поломки это важный момент. Если для данной модели достаточно сложно их найти, то следует отказаться от ее покупки и выбрать более популярные модели. На такие устройства запасные части достать проще.
Рейтинг лучших электрических плиткорезов с водяным охлаждением
Выбрать инструмент по характеристикам, это только половина правильного дела. Одинаковыми параметрами обладает много плиткорезов. Теперь наступает тот момент, когда среди похожих аппаратов нужно определить лучшую модель. Представленный рейтинг 2019 водяных электрических плиткорезов поможет осуществить правильный выбор.
На видео обор одного из популярных плиткорезов:
Лучшие ручные электрические плиткорезы
К категории ручных электрических моделей относится инструмент, по функциональности напоминающий болгарку. Профессионалы редко пользуются такими плиткорезами из-за большой погрешности распила и обильного количества пыли. Однако для бытового пользования инструмент отлично подойдет.
STURM TC9811
Китайский плиткорез с хорошей функциональностью за 2600 рублей
Плюсом компактного и мощного плиткореза является наличие водяного охлаждения. Алмазный круг позволяет сделать ровный пропил. Плитка никогда не треснет от перегрева. Имеется возможность распила под углом 45 о. Электрическая модель многофункциональная. Ее при необходимости можно использовать для нарезки штробы.
BORT BHK-110-S
Китайский плиткорез стоит около 2500 рублей
Среди топ лучших электрических плиткорезов ручного типа в лидерах держится китайский инструмент мощностью 1,2 кВт. Модель работает с режущими кругами диаметром 110 мм. Шпиндель развивает скорость до 12000 об/мин. Электрический инструмент способен резать плитку и керамогранит. При необходимости плиткорез можно использовать вместо циркулярной пилы, установив соответствующий круг по дереву.
MESSER M125
Качественный германский плиткорез стоит около 14800 рублей
По параметрам электрический ручной инструмент относится к профессиональному классу. Плиткорез оснащен шлангом и бачком для воды. Высокую производительность обеспечивает мотор мощностью 1200 Вт. Шпиндель развивает скорость до 12000 об/мин. Максимальный диаметр алмазного круга – 125 мм. Плиткорез является хорошим помощником для профессионального плиточника, когда приходится выполнять большие объемы работ.
Лучшие электрические стационарные плиткорезы
Станки считаются самым эффективным инструментом, где предусмотрены все нюансы удобной и качественной резки. Единственным недостатком является высокая стоимость, увеличенные габариты и вес. Станки чаще всего предназначены для профессионального применения.
ELITECH ПЭ 1200/12
Отечественная модель производится в Китае, а средняя ее стоимость достигает 26000 рублей
Производительный плиткорез считается профессионального типа. Под прямым углом на станке можно сделать пропил глубиной до 52 мм. Мощность двигателя 1,2 кВт. Частота вращения шпинделя достигает 2950 об/мин. Плиткорез работает с алмазными кругами диаметром до 250 мм. В зависимости от назначения диски ставят меньшего размера, но с внутренним посадочным гнездом диаметром 25 мм. Минусом считается большой вес электрического станка – 64 кг.
FUBAG MASTERLINE 6 STAR – 660
Станок германских производителей стоит 20800 рублей
Электрическая модель по функциональности вытеснила из рейтинга более дорогостоящие плиткорезы. Удобство продумано во всем. Производитель даже предусмотрел шторку, препятствующую разбрызгиванию грязи во время резки. Плюсом является небольшая масса станка – 40 кг. При необходимости его легко переставить на другое место. Производитель дает 2 года гарантии на свое оборудование.
DIAM SPMAX-250/1.5
Плиткорез за 35500 рублей выпускают в Китае, но производителем считается Южная Корея
Электрический станок для резки плитки популярен из-за функциональности. Имеется возможность резать под углом, каретка регулируется по высоте. Для плитки предусмотрены надежные фиксаторы. Плиткорез оснащен мотором мощностью 1,5 кВт. Максимальная длина реза – 900 мм. Под углом 42 и 45о глубина пропила достигает 60 мм. Инструмент считается профессионального направления.
Виды плиткорезов и их цена
Классификация плиткорезов выполняется исходя из множества их характеристик.
В первую очередь все модели инструмента можно разделить на:
- Переносные – мобильные устройства, отличающиеся компактными размерами. Некоторые модели имеют станину, а потому для работы устанавливаются на любую плоскую поверхность, например, верстак. Это так называемый настольный плиткорез.
Его удобно перевозить между объектами, а потому он широко распространен как у домашних мастеров, так и у профессионалов.
- Стационарные – имеют станину больших размеров, что позволяет работать не только с плиткой, но и с плитами. По сути, любая модель представляет собой отрезной станок с электроприводом, который может иметь верхнюю или нижнюю подачу пильного диска.
В зависимости от типа привода, плиткорез бывает всего двух видов.
Первый из них – это механический инструмент, который за счет компактных размеров всегда переносной.
В качестве режущего элемента тут выступает двигающийся вручную ролик.
Конструкция представляет собой небольшую прорезиненную станину, над которой смонтирован рельсовый механизм, состоящий из двух параллельных трубок, либо монорельсовый – в виде одной двутавровой балки.
Оба варианта выступают в роли направляющих для движения механизма с режущим роликом.
Инструмент с длиной реза 600 мм зачастую делают усиленным, что положительно сказывается на точности раскроя плитки.
Плиткорез, оснащенный дополнительно приспособлениями для вырезания отверстий, называется многофункциональным.
Стоит подобный инструмент в среднем 1 – 3 тыс. рублей.
Кроме кафелерезки со станиной, которая по сути является настольной, существуют ее ручные варианты:
Плиткорез-карандаш
Твердосплавный резец на ножке, схожий с обычным стеклорезом.
Это простейший фигурный резчик для керамической плитки толщиной до 10 мм, с обратной стороны которого находится лопатка для отламывания фрагментов.
Цена около 100 рублей.
Плиткорез-кусачки (клещи)
Предназначен для выполнения нестандартных углублений в торце плитки, например, выемок под канализационные трубы и обычного раскроя кафеля.
При работе с подобным инструментом есть высокая вероятность повредить заготовку, особенно если мастер не имеет опыта его использования.
Цена 300 – 600 рублей, есть модели и по 1,5 тыс.
Мини-плиткорез
Рукоять с режущим валиком.
Модель можно эксплуатировать как самостоятельно, так и в составе пильной станции.
Максимальная длина реза 450мм. Вес 3,5 кг.
Второй вид инструмента по типу привода – электрический.
В его основе лежит электромотор, вращающий специальный режущий диск с алмазным напылением, который не царапает борозды, а прорезает заготовки насквозь, фактически распиливая их.
Электроплиткорез по способу эксплуатации тоже бывает разным.
Как подобрать оптимальную мощность электрического плиткореза?
В подобных устройствах мощность прежде всего влияет на крутящий момент (усилие при вращении пильного диска). То есть чем мощнее двигатель в электрическом плиткорезе, тем проще ему будет справляться с плотной толстой плиткой, и величина глубины реза будет больше. По сути, чем мощнее двигатель, тем с большим диском способно работать устройство. В тоже время избыточная мощность не всегда хороша, так как она влияет на габариты и стоимость агрегата. Условно все плиткорезы можно разделить по мощности на три категории:
- До 1000 Вт — в основном плиткорезы стационарного типа с нижней подачей диска. Максимальный диаметр диска для них составляет 200 мм.
- От 1000 до 2000 Вт — переносные и стационарные с верхней подачей диска. Максимальный размер диска здесь 300 мм.
- От 2000 Вт — преимущественно стационарные с верхней подачей диска. Причем большинство устройств имеют 400-миллиметровый диск.
Зачастую покупатели отдают предпочтение именно устройствам первой категории, так как в большинстве случаев они отвечают потребностям потребителей, но стоят относительно недорого. Для ремонта в доме вполне может хватить плиткореза мощностью 1000 Вт с нижней подачей диска. Например, многие покупатели с одобрением отзываются о модели Зубр ЭП-200-1000Н с нижней подачей диска и возможностью работы с насадками диаметром до 200 мм.
Устройства из второй категории стоит рассматривать, только если необходимо делать косые запилы под углом. Естественно такую работу могут делать только некоторые переносные и стационарные плиткорезы с верхней подачей диска.
Третья же категория предназначена для профессионалов, которые занимаются кладкой мрамора и керамогранита крупного размера. Ценник на такие устройства варьируется от 40 000 до 250 000 рублей. Однако если ваш выбор плиткореза все же пал на устройство из третьей категории, тогда рекомендуем купить модель Einhell RT-SC 920 L мощностью 2200 Вт с диском диаметром 300 мм и эффективным водяным охлаждением.
Выбираем максимальную глубину реза
Как выбрать плиткорез недорогой по глубине реза? Данный показатель напрямую зависит от диаметра пильного диска. Чем больше рабочий диск, тем большую толщину плитки он способен прорезать (здесь многое зависит от конструктивных особенностей прибора). Проще говоря, сначала стоит определить какой толщины максимально вам нужно будет резать плитку и тогда покупать соответствующее устройство.
Естественно глубина реза будет значительно меньше диаметра диска. Для примера рассмотрим стационарный плиткорез Elitech ПЭ 800/62Р. Он работает с дисками диаметром 200 мм, но глубина реза у него под углом 90° 36 мм, а под 45° 30 мм. Это означает, что для кладки облицовочной керамической плитки в квартире устройство подойдет, а вот пилить тротуарную брусчатку толщиной 40 мм и более он уже не сможет.
Также стоит помнить, что понятие «глубина реза» у устройств с нижней и верхней подачей диска отличается. Если для агрегатов с верхней подачей диска «глубина реза» — это действительно величина, на которую диск опускается в плитку, то для прибора с нижней подачей — это расстояние, на которое диск выглядывает из стола. Конструктивно так сложилось, что при равном диаметре пильного диска у устройств с верхней подачей глубина реза всегда будет больше, чем у устройств с нижней подачей. Также плиткорезы с верхней подачей диска позволяют выпиливать в плитке ниши и отверстия, что бывает полезно, если нужно поставить выключатель или розетку квадратного типа
