Пошаговое строительство дома из СИП панелей своими руками от фундамента до фасада

Выбор фундамента

Конструкции из СИП панелей имеют значительно меньший вес, чем стены из кирпича или даже пористого бетона (газо- или пеноблоков) и, зачастую, для них не требуются широкие мощные фундаменты. Тем не менее, при выборе типа основания необходимо ориентироваться на особенности грунта. Поэтому дома по новой технологии из СИП панелей могут использовать следующие типы фундаментов:

Железобетонную монолитную мелкозаглубленную плиту

Это так называемый «шведский» или «плавающий» фундамент. Он является одним из наиболее дорогостоящих, но наиболее эффективных оснований. Его рекомендуется использовать на слабонесущих неустойчивых грунтах (болотистых, плывунах, торфяниках). При этом, если на участке отмечен высокий уровень подъема или стояния грунтовых вод, то под железобетонной монолитной плитой должна обустраиваться разветвленная дренажная система.

В «плавающих» фундаментах часто размещают элементы основных инженерных коммуникаций дома, прослойки утеплителя, а в некоторых случаях и системы обогрева «тёплый пол». Подобная конструкция способна играть роль теплового аккумулятора и значительно повышает энергоэффективность всего сооружения.

Технология стройки домов из СИП панелей на плитном основании допускает возведение двух и трехэтажных объектов.

Ленточный фундамент

На непучинистых грунтах его глубина залегания может быть выше уровня промерзания. Если же в доме планируется обустроить подвальное помещение или порода, прилегающая к основанию, подвержена сильному морозному пучению, то подошва фундамента заглубляется ниже фактической отметки промерзания. Ленточные конструкции, особенно железобетонные, отличаются довольно высокой несущей способностью, поэтом могут использоваться для возведения домов любой этажности.

Свайный буронабивной фундамент

Характеризуется глубиной закладки превышающей уровень промерзания грунта. Установка СИП панелей осуществляется на сборный железобетонный ростверк, выполняющий функции обвязки свай. Буронабивные опоры выдерживают вес конструкций, позволяющий возводить на них дома с мансардами.

Винтовые сваи

В качестве обвязки на них обычно используется сборная деревянная рандбалка. На грунтах со средней несущей способностью винтовые сваи могут быть использованы при возведении одноэтажных домов, а также обладающих небольшими мансардами.

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

Каркасная технология монтажа СИП панелей

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Бескаркасная технология монтажа СИП панелей

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.

Строительство домов из сэндвич-панелей: преимущества и недостатки

Как и у любого материала, в использовании сэндвич-панелей есть как свои преимущества, так и недостатки.

Сначала о приятном. Главным плюсом этого стройматериала является соответствие его качества, о котором свидетельствует высокая прочность материала, относительно цены. Этот фактор играет очень большую роль при подсчёте строительной сметы. Ведь использование этого материала существенно снижает расходы. За счёт лёгкости панелей облегчается вес общей конструкции, а значит, нет необходимости в укреплённом фундаменте.

Что касается монтажа, то и здесь можно сэкономить как минимум на обслуживающей технике.

Кроме того, использование SIP панелей значительно облегчает отделку фасадов, внутренняя отделка также проходит легче – стены уже теплые и ровные. Их замечательная структура позволяет добиться максимальной гладкости поверхностей.

А теперь о грустном. Главным минусом SIP-панелей и построек из этого материала есть их ограниченный срок эксплуатации, хотя точную цифру никто не называет. Через несколько лет после монтажа, конструкция начинает терять свои тепловые и изолирующие свойства. Но эта проблема вполне решаема. Достаточно заменить минеральную вату или пенопласт на полистирол. Также, любому зданию из этого материала требуется постоянная вентиляция во всех помещениях.

Преимущества и недостатки каркасно-панельных домов

Как и у любой другой технологии строительства, рассматриваемая здесь имеет как свои положительные, так и отрицательные стороны. Вот самые важные :

  1. Прочность.
    Каркасно-панельные дома имеют такую конструкцию, что практически все ее элементы носят и ограждающее, и несущее предназначение. По этой причине стены в строениях чрезвычайно прочны, у них есть шанс не разрушиться даже при землетрясении. Все просто: конструкция жесткая, а вес ее незначительный. Сип-панель склеивается монолитно и способна выдержать большую нагрузку.
  2. Долговечность.
    Пенополистирол – надежный и долговечный материал, что доказывает уже подтвержденный опыт. Построенные из него строения успешно эксплуатируются уже больше, чем 40 лет. Исследования же показывают, что они будут в хорошем состоянии, пригодном для жизни, и через 80 лет.
  3. Экономия энергии.
    Рассматриваемые дома являются очень теплыми, поэтому нет нужды тратить средства на мощную систему отопления. Эти строения хорошо переносят колебание температур от -50°С до +50°С.
  4. Экологичность.
    Пенополистирол является гипоаллергенным материалом, из него изготавливают пищевые контейнеры. Это является четким подтверждением того факта, что он абсолютно безопасен для человека. Что касается OSB, здесь содержится совсем небольшое количество клея (всего до 3% в плите), возможное негативное воздействие которого нейтрализуется в процессе прессования. По общепринятой классификации сэндвич-плита относится к категории Е1. Кроме того, данные каркасные панели для строительства дома – неблагоприятная среда для возникновения плесени.
  5. Огнестойкость.
    Все материалы, которые используются для строительства каркасно-панельных домов,проверяются по существующим ГОСТам и классифицируются как слабогорючие и умеренновоспламеняемые. Если же сип-плита вынести из огня, она моментально погаснет. Кроме того, она нетоксична во время горения.
  6. Цена.
    Деревянные панельные дома обходятся гораздо дешевле, чем многие другие. Этому есть несколько объяснений. Перове — сип-панели сами по себе легкие, поэтому не требуют дорогого фундамента. Второе — в монтаже не используются краны и прочая подобная техника, все элементы конструкции довольно легкие и без особого труда устанавливаются рабочими. Экономятся также средства на оплату труда строителей, ведь 4 человека могут построить дом довольно быстро. Кроме того, сэндвич-панели имеют ровную структуру, так что выравнивать полы и стены для внутренней отделки не придется. Монтаж можно совершать и когда на улице тепло, и когда холодно.
  7. Быстрый монтаж.
    При условии работы 5-6 рабочих, деревянные панельные дома возводятся за месяц, а примерно через полгода в дом уже можно будет вселиться.

Таковы основные . Но данный обзор был бы неполным без осветления их недостатков, про которые целесообразно рассказать:

  1. Вентиляция.
    Каркасно-панельные дома требуют наличия специальной, встроенной, заранее продуманной вентиляции, иначе внутри помещения всегда будет душно.
  2. Планировка.
    Сама по себе планировка таких домов неплохая, просто ее вариантов не слишком много. А за рамки стандартной планировки выйти нельзя, поэтому никакие предложения по оптимизации от заказчиков не принимаются.
  3. Неопределенный срок эксплуатации.
    Дело в том, что строительство каркасно-панельных домов началось относительно недавно, в 50-х годах ХХ века, а у нас только в начале ХХІ века. По этой причине никто не может наверняка сказать, сколько же именно может простоять подобная конструкция.

Итак, каркасные специалистов имеют и положительные и отрицательные. Однако первых гораздо больше и они существеннее, так что можно смело рекомендовать такой вид постройки для современных потребителей.

Видео с процессом монтажа каркасно-панельного дома:

Возведение стен из SIP-панелей


Процесс возведения стен из СИП панелей

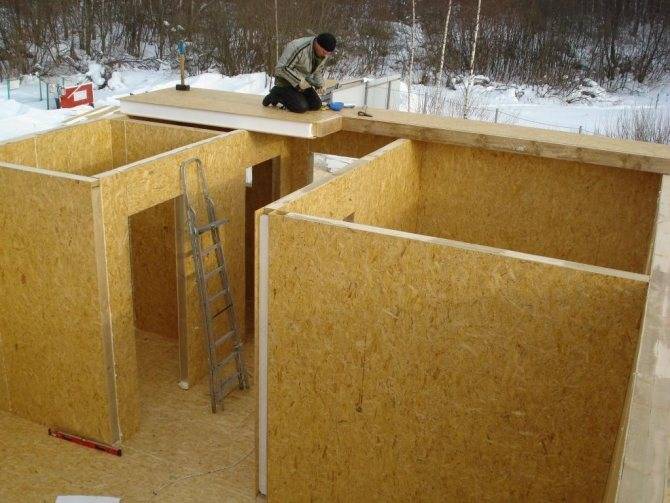

Строительство дома из панелей. Собрали одну стену При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

OSB (ОСП)


OSB для СИП-плиты Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

  • OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
  • OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
  • OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
  • OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Утеплители


Схема строения СИП панели При выборе сип панелей лучше всё-таки обратиться за помощью к специалистам. Но если такой возможности нет, стоит изучить основные виды утеплителей и их характеристики.

Существует три основных типа утеплителей:

  • пенопласт (пенополистирол);
  • минеральная вата (базальтовый утеплитель);
  • пенополиуретан.

И у каждого из этих утеплителей есть свои преимущества и недостатки.


Начинка из пенопласта в панели

Пенопласт позиционируется, как утеплитель, отличающийся своей долговечностью. Кроме того, он является экологически чистым материалом. Обладает свойствами водонепроницаемости и не боится солнца. Но при этом такой материал очень легко воспламеняется и быстро горит.

Минеральная вата практически не горит и также безвредна для здоровья.


Начинка панели из минеральной ваты

Этот утеплитель также хорошо переносит биологическое и химическое воздействие. Но при наборе столь важных плюсов, базальтовый утеплитель имеет очень низкую устойчивость к влаге.

Пенополиуретан плохо проводит тепло, и легко воспламеняем, но при этом обладает высоким изоляционным порогом.


Пенополиуретан как начина для сэндвич-панели

Толщина стройматериала, а соответственно, и цена напрямую зависит от толщины самого утеплителя.

Цена вопроса Сип панели – 1 300 рублей за метр квадратный. Ее толщина – 174 мм, ширина – 1250 мм, высота – 2500 мм.

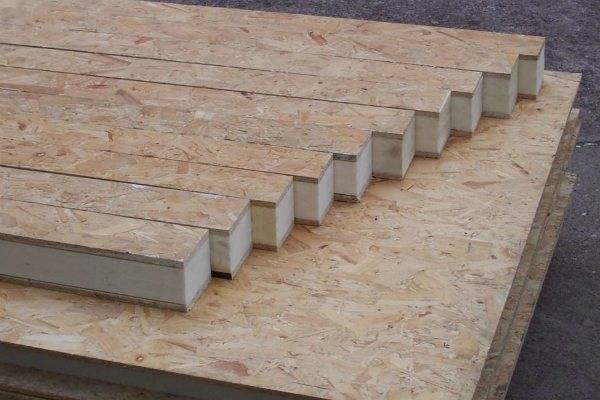

В нашей стране и странах СНГ применяют сэндвич-панели таких размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

Технология монтажа дома из СИП-панелей


Сборка дома из СИП панелей Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

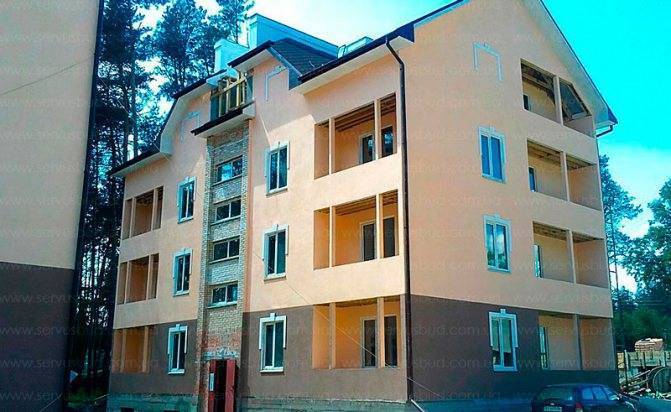

Многоэтажный дом из СИП панелей Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

  1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
  2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
  3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
  4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен


Для ообустройства перекрытия используют сэндвич панель другой маркировки Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша


Крыша из СИП панелей не нуждается в установке стропильной системы Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

  1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
  2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
  3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Монтаж SIP-панелей – основные этапы работы

Теперь можно осуществлять монтаж СИП-панелей на стены. К перекрытию крепится брус, который служит направляющим контуром для будущих стен. Через брус и плиты сверлятся отверстия, и вся конструкция фиксируется на фундамент с помощью анкерных болтов.

Стены возводятся, начиная от угла дома. Под прямым углом к уже установленной первой панели ставится вторая, соединительный паз которой предварительно запенен. Остальные плиты соединяются между собой по шипо-пазовой системе и скрепляются саморезами.

Межкомнатные перегородки устанавливаются одновременно с панелями, формирующими периметр. Технологические пазы всех плит необходимо тщательно запенить. Возведение остальных этажей делается по такой же технологии.

После того, как завершена сборка СИП-панелей стен и перекрытий, можно приступать к монтажу кровли. Поскольку плиты обладают достаточной жесткостью и прочностью, кровельная система с их применением не требует установки стропил. Плита ложится на мауэрлат и коньковый брус, установленный между фронтонами, и закрепляется винтами. Если осталось непонятным, как производится монтаж СИП, видео поможет разобраться с техническими моментами.

Варианты фундамента под СИП постройки

Сборка жилого загородного дома из СИП панелей на строительной площадке своими руками предусматривает предварительное обустройство фундаментного основания. Используемый стройматериал для возведения стен здания значительно легче кирпичной кладки, строительных блоков, изготовленных на основе бетона. Поэтому такие конструкции не требуют обустройства мощного фундамента. Но, несмотря на это, при расчете основания обязательно необходимо учитывать особенности грунта стройплощадки.

Монолитный железобетонный

Фундаментные основания такого типа еще называют «плавающими» или «шведскими». Это самый эффективный фундамент, но и достаточно дорогой.
Такое основание рекомендуется обустраивать для возведения панельных коттеджей на слабонесущих грунтах болотистых местностей, торфяниках или плывунах.

Если на строительном участке установлен высокий уровень прохождения грунтовых вод, под железобетонным монолитом обязательно организовывается система дренажа.

В основаниях такого типа обычно размещают инженерно-коммуникационные системы жилого дома, слой теплоизоляции, иногда даже устанавливают систему «теплый пол».

На железобетонных монолитных основаниях можно возводить коттеджи из СИП панелей в 2-3 этажа.

Свайно-буровой

Этот вид фундамента отличается глубиной закладки, которая превышает глубину промерзания почвы.

Монтаж строительных плит выполняется на сборный ростверк из железобетона, с помощью которого проводится обвязка свай.

На таких основаниях достаточно легко построить загородные дома из СИП панели с мансардами, при этом своими руками, без привлечения специализированных строительных бригад.

Ленточный

Такой фундамент используется для непучинистых грунтов, может пролегать выше глубины замерзания почвы.

Если проектом панельного коттеджа предусматривается обустройство подвала или прилегающая к фундаменту порода подвергается в зимний период сильному пучению, подошва бетонного основания ленточного типа размещается ниже уровня промерзания.

Такой фундамент можно обустраивать для возведения частных домов с любым количеством этажей.

Свайно-винтовой

Для обвязки свайно-винтовых фундаментов чаще всего применяют сборную рандбалку из древесины.

При обустройстве такого основания на грунтах, обладающих средней несущей способностью, допускается строительство одноэтажных коттеджей с небольшими мансардами.
