Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

• Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
• Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
• Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
2. Работа по устройству дымового канала может выполняться в любой сезон года.
3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
7. Внутренняя часть канала не подвергается действию наружных природных условий.
8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать качественную конструкцию

Монтаж дымохода в бане из сэндвич-труб производится посредством соединения нескольких конструкций длиной до 1 метра.

Как уже говорилось ранее, каждая из этих труб состоит из трех элементов:

1. Внутренняя труба;
2. Внешняя труба;
3. Термоизолирующая прослойка.

Помимо этого, для обустройства дымохода необходимо определенное количество креплений.

Внимание! На тип и качество каждой составляющей следует обращать пристальное внимание, поскольку именно от них зависит срок службы и удобство эксплуатации готового дымохода.

Выбор оптимального размера сечения

Сечение готового сэндвич-дымохода должно соответствовать сечению выходного фланца печи.

В СНИП имеются определенные требования по соотношению мощности печи к сечению дымохода:

1. 3,5 кВт – 0,14 на 0,14;
2. От трех до 5,2 кВт – 0,14 на 0,2;
3. От пяти до семи кВт – 0,14 на 0,27.

Изготовление своими руками: определяемся с материалом конструкции

Как правило, внутренняя труба сэндвич-дымохода изготавливается из нержавейки.

Здесь следует обращать внимание на толщину стены, ведь чем она толще, тем труба жестче, а значит лучше. Выбор материала для изготовления наружной трубы более обширен

Выбор материала для изготовления наружной трубы более обширен.

Производители для этих целей применяют даже листы из оцинкованной стали, которые не очень хорошо подходят, ведь подобный материал способен довольно сильно удлиняться при воздействии высоких температур.

Оптимальным вариантом будет сэндвич-труба, у которой и внутренний, и внешний элемент изготовлен их нержавеющей стали.

Важно! Если толщина стенки внутренней трубы менее 1 мм, то не стоит приобретать данную конструкцию.

Но и здесь все не совсем просто, ведь необходимо определить качество непосредственно трубы из нержавейки:

1. Следует подробно изучить состав металла, поскольку наиболее качественные конструкции изготавливаются из аустенитной стали. В свою очередь, добавки в виде никеля, молибдена или хрома повысят сопротивляемость коррозии;
2. На поверхности труб не допускается наличие прожженных сваркой швов;
3. Трубы должны быть изолированы наиболее термостойким утеплителем, к примеру минераловатным или керамзитным.

Определение качественных креплений

Помимо размеров и материала для изготовления, готовые сэндвич-конструкции отличаются способом крепления.

На рынке представлены различные варианты: крепление фланцевым или байонетным способом и так далее, однако для сборки сэндвич-трубы для бани лучше использовать крепления «по дыму» или «по конденсату».

Определить суть креплений можно исходя из названий:

• Крепление «по дыму» предотвращает возможные дымовые утечки по стыкам и швам. Недостатком данного крепления является то, что конденсат может проникать через стыки прямо к утеплителю;
• Соединение «по конденсату» подразумевает переход внутренней трубы во внешнюю через своеобразный раструб. Благодаря такой конфигурации конденсат не проникает в утеплитель и не портит его.

Безусловно, есть возможность утечки дыма.

Каждый из способов крепления по-своему хорош, однако в большинстве случаев заказчик отдает предпочтение первому. Объясняется это тем, что в обустроенной внутри помещения сэндвич-трубе образуется совершенно небольшое количество конденсата, из-за чего защита от утечки дыма играет более весомую роль.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

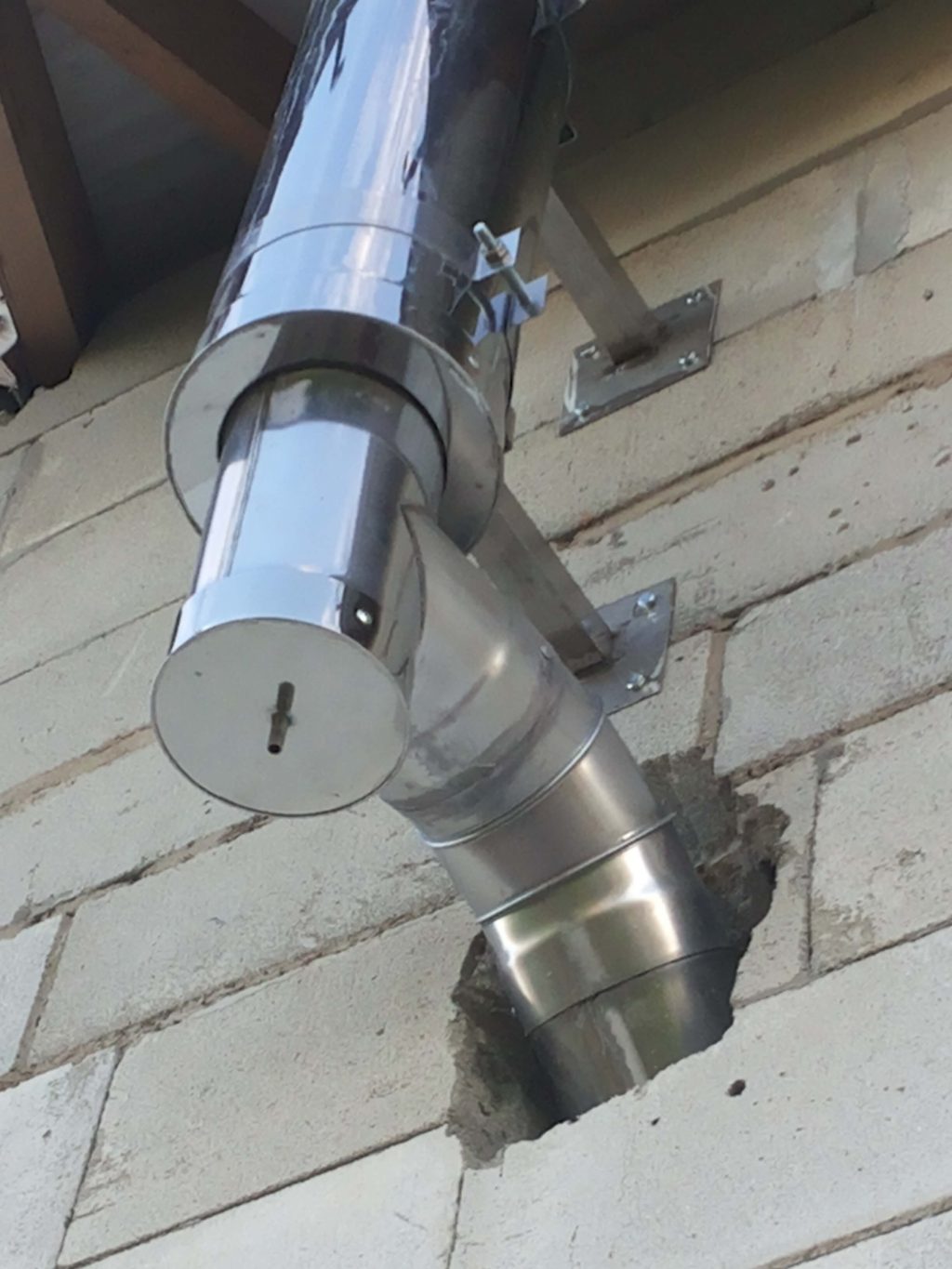

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

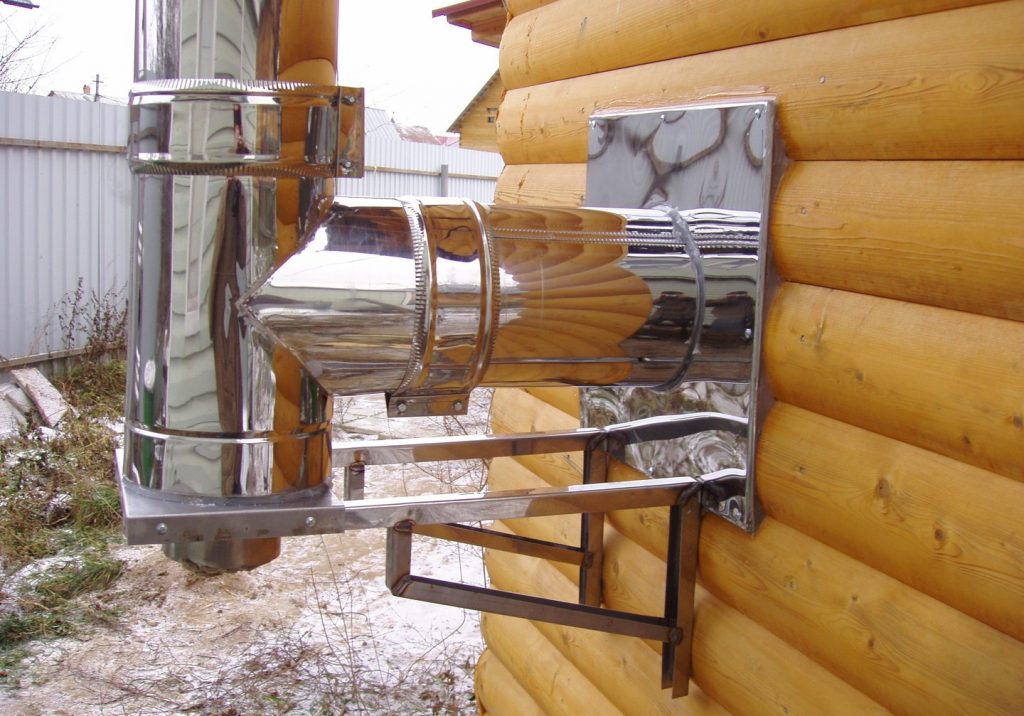

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Самодельный проходной узел

1. Сначала в конструкции делают необходимое отверстие, потом края его дополнительно укрепляют. Из металлического листа (обычно из той же нержавейки) вырезают две пластины-заготовки, стороны которых на 50 мм длиннее, чем у подготовленного отверстия, высота равна его высоте.
2. Эти «лишние» 500 мм отгибают под прямым углом. Элементы крепят по обеим сторонам сделанного отверстия саморезами. Таким же образом изготавливают еще одну пару, их помещают внахлест с первыми. Потом делают днище, в котором вырезают отверстие для дымохода. Его укладывают на пластины.
3. Свободное пространство заполняют базальтовой ватой либо керамзитом. Снизу и сверху короб закрывают декоративными пластинами.

Несколько отличается проход трубы дымохода сквозь кровлю. Разница в форме отверстия для него: его делают эллипсовидным либо прямоугольным. Дымоходный канал обязан находиться между стропилами, потолочными балками, лучше — по центру. После вывода трубы обязательно восстанавливают паро-, тепло- и гидроизоляцию. Обжимная юбка, колпак (искроуловитель) — атрибуты, которые также необходимы.

Монтаж дымохода из нержавеющей стали значительно упрощается с появлением практичной заводской продукции. Еще меньше работы предстоит тем, кто решил вынести канал за пределы дома. Сама операция не очень требовательна, но навыки, умение читать чертежи, аккуратность и последовательность действий все же необходимы.

Предлагаем ознакомиться Правила монтажа электропроводки в бане: как правильно сделать электропроводку в бане своими руками

Как выбирать сэндвич-трубу и прочие компоненты

Покупая отдельные элементы для обустройства дымоотвода, желательно получить заводской сертификат, содержащий технические характеристики, наименования котлов, к которым допускается подключение, виды используемого топлива и гарантийные сроки при эксплуатации. Производители качественной продукции всегда прилагают к модульным элементам необходимые крепления и поставляют ее в надежной упаковке.

Для изготовления сэндвич-труб используются материалы, проявляющие стойкость к воздействию коррозии. Продукты горения, попадающие в дымоход, содержат определенное количество химически активных веществ – серы, серной и соляной кислот. Под их воздействием обычная сталь быстро окислится и прогорит. Поэтому применяют высоколегированную нержавейку толщиной не менее 0,7 мм – для внутренней трубы и полумиллиметра – для внешнего контура. Внутренний контур должен:

• длительное время выдерживать температуру в 850º С;
• справиться с кратковременным полуторакратным повышением температуры.

Наиболее качественной принято считать сталь марки AISI 321, которая, как и российские аналоги, содержит значительную долю молибдена, отличаясь:

• максимальной стойкостью к воздействию кислот;
• высокой термостойкостью;
• способностью выдержать вековую эксплуатацию.

Дымоходы из самой прочной стали используются даже в промышленных условиях при высоких температурах

Наиболее распространенной является продукция из стали марки AISI 430, выдерживающая кратковременный скачок температуры до 900º С. Она рассчитана на десять-пятнадцать лет использования, но имеет большое преимущество в аспекте стоимости.

Более экономным представляется использование эмалированных труб, менее термостойких и устойчивых к воздействию кислот. Они считаются вполне подходящими для подсоединения к:

• отопительным котлам;
• нагревательным колонкам;
• печам и каминам, работающим в обычном режиме.

Экономным вариантом представляется также использование комбинированных сэндвич-труб, в которых внутренняя труба выполняется из нержавеющей стали, а внешняя –оцинкованная или эмалированная.

К котлам, работающим на газовом топливе, подойдут оцинкованные внутренние трубы, а шов внешних может быть получен методом катания. Для твердотопливных котлов нужна внутренняя труба из нержавейки со швом, полученным лазерной сваркой. Обязателен учет диаметра патрубка котла, на который надевается сэндвич-труба.

Теплоизоляционный материал подбирается таким образом, чтобы не деформировался при 650-градусной температуре. Его толщину для обеспечения пожарной безопасности и предохранения дымохода от промерзания и появления конденсата желательно установить, как минимум, пятисантиметровой. Для утепления предполагается использование:

• базальтовой ваты. Наиболее экономичное предложение, но температура не должна подниматься выше 600º С;
• вермикулита. Легкий материал с хорошими теплоизоляционными свойствами, сохраняющимися в диапазоне от -250º С до 1150º С;
• керамической ваты. Волокнам материала придали особую деформационную, термическую и химическую стойкость. При более высокой стоимости достоинством керамической ваты является способность переносить температуру до 1260º С.

Трубы различаются внутренней прослойкой, от этого зависит максимальная рабочая температура готового дымохода

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

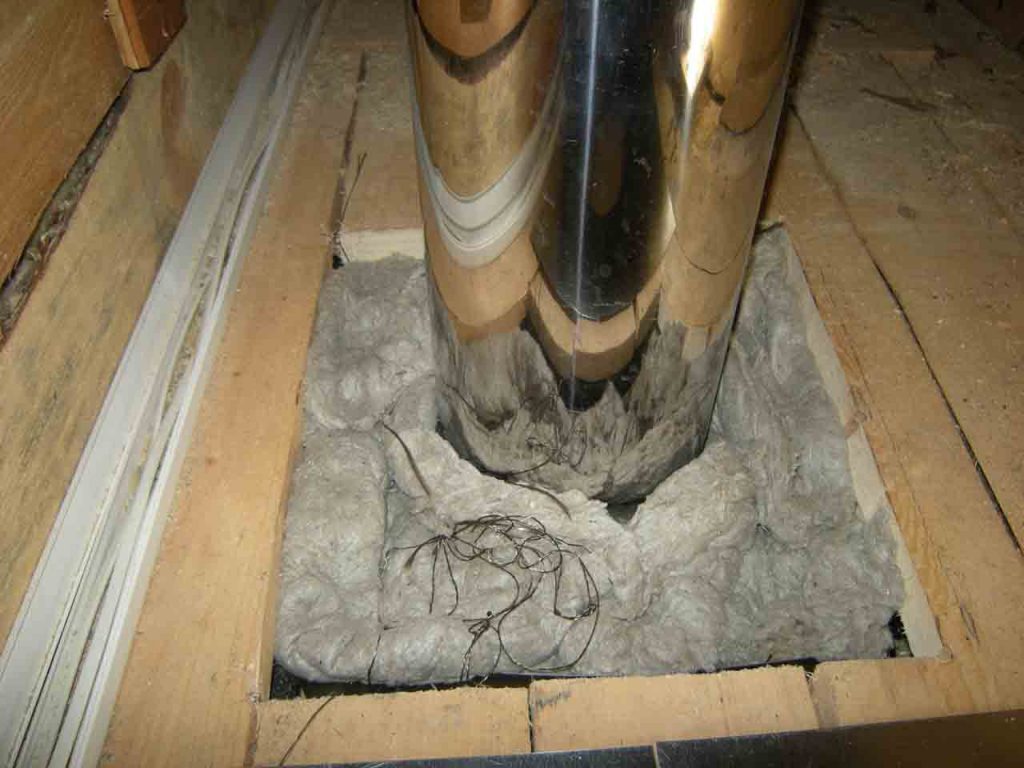

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

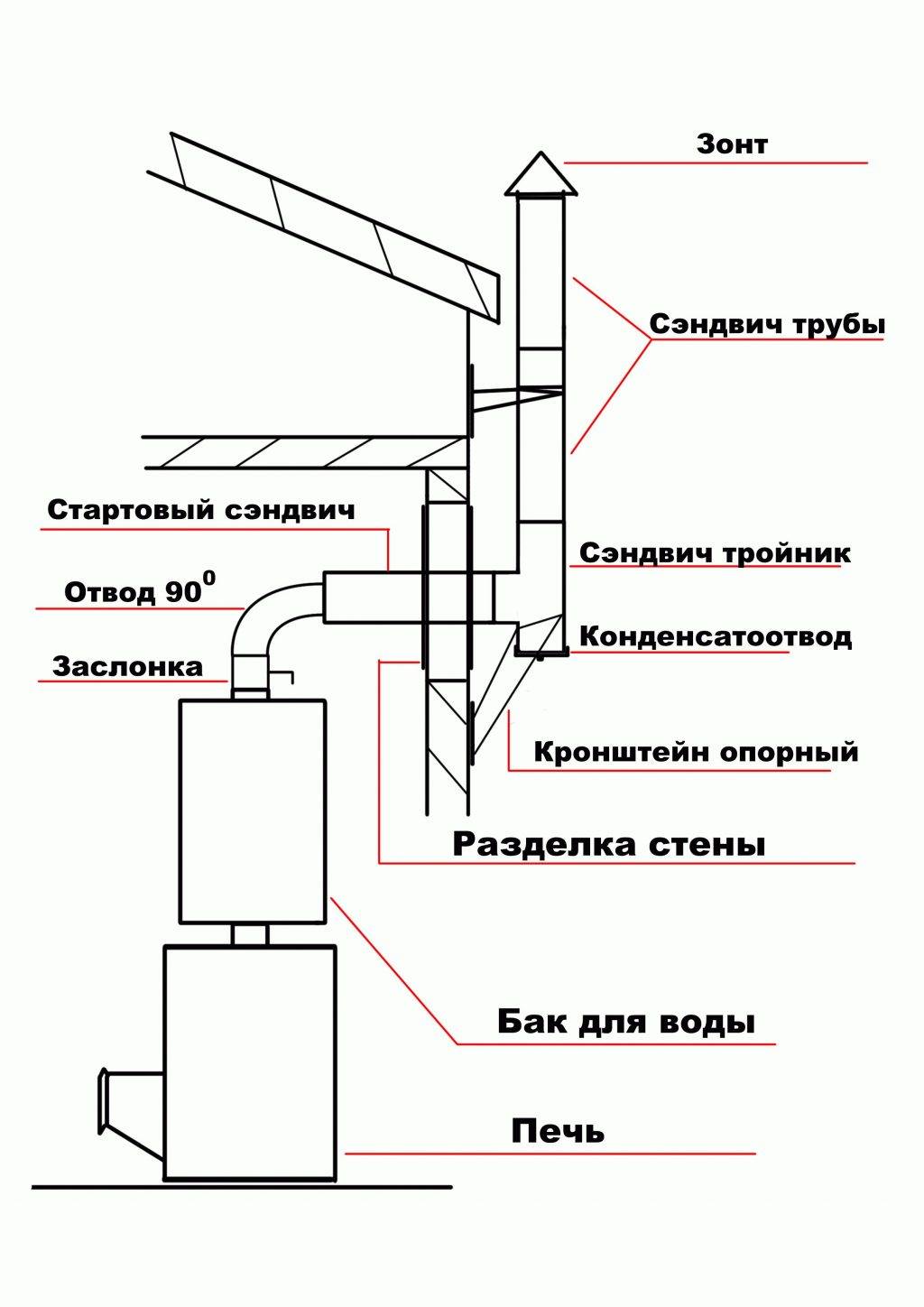

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сборка и монтаж сэндвич дымохода

Никакие специальные навыки для монтажа сэндвич труб не требуются. Главное рядом — наличие необходимых инструментов, деталей в полном комплекте и рукастый помощник. Работа делается вручную, достаточно быстро. Печная труба сэндвич собирается за день.

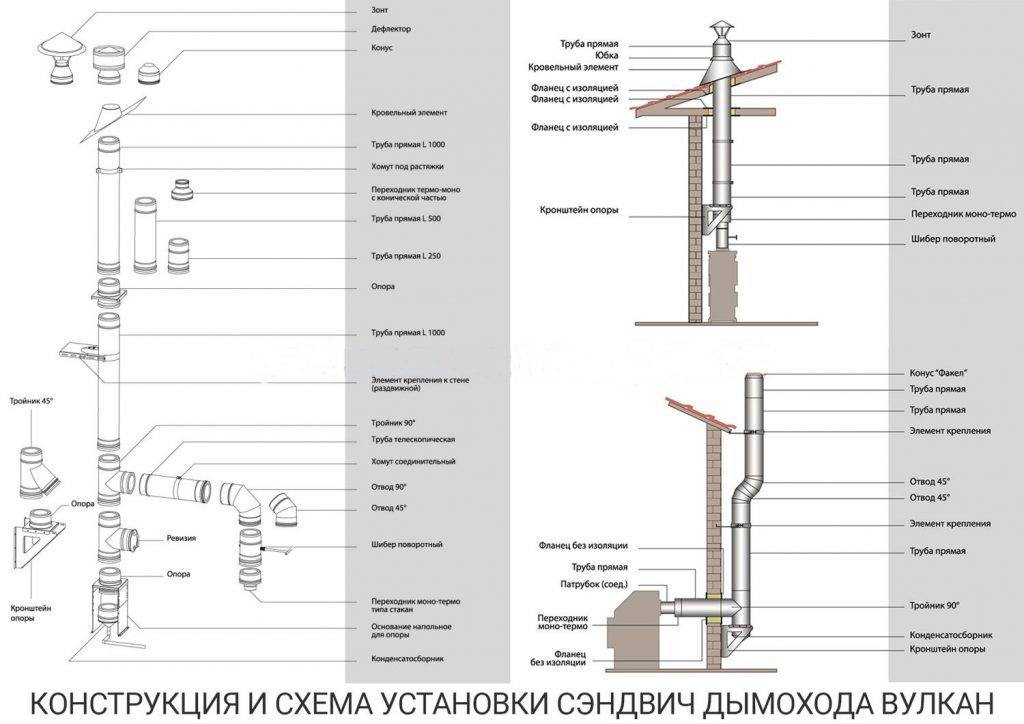

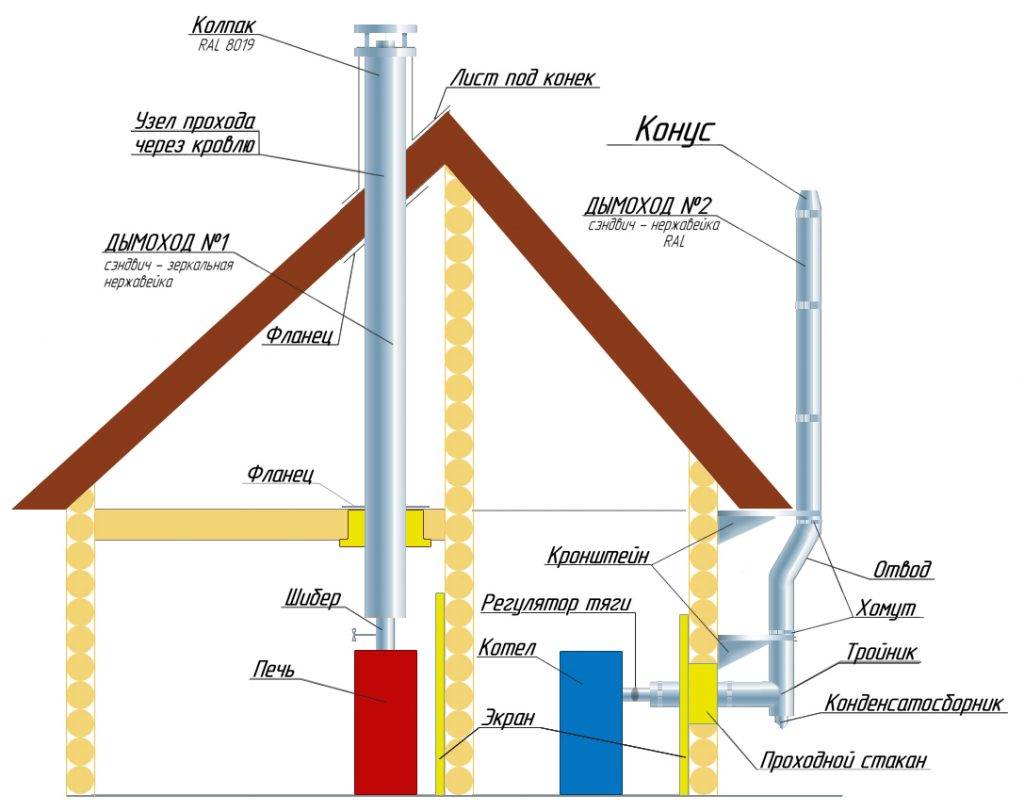

Схемы монтажа сэндвич дымохода

Иллюстрированная таблица инструкция

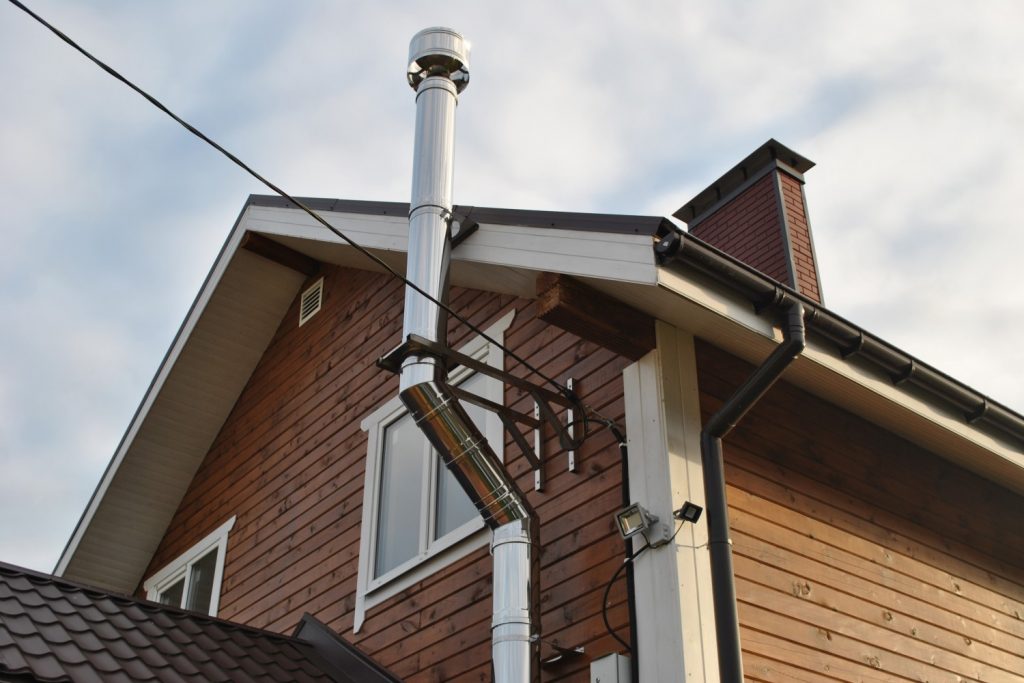

Монтаж дымохода из сэндвич труб через стену

Дымоход сэндвич труб — способ устройства отвода дыма от тепло генератора. Существует два принципиально разных метода сборки этой конструкции.

Специфика монтажа будет отличаться друг от друга. В расчет надо брать следующие факторы:

• Материал стен (деревянные, кирпичные, силикатные, каркасные).
• Сталь трубы.
• Диаметр и тип трубы.

В этом виде монтажа, сэндвич сквозь стену выглядит конкурентным и имеет следующие плюсы при их использовании:

• Пожаробезопасность.
• Большой срок годности.
• Отличная тяга.
• Легкость сборки.

Давайте определим самые основные элементы для монтажа сэндвич трубы способом No1. К таким элементам относят:

Преимущества варианта монтажа сквозь стену в сравнении монтажа конструкции сквозь кровлю следующие:

Нужно придерживаться СНиП при подборе трубы (сечение) и утеплителя из базальтовых волокон. Отталкиваются во всех расчетах от мощности тепло генератора. Главные моменты гофр будут такие:

Если сборка производится своими руками, нужно отнять всю площадь смонтированной гофры, исходя из показателей СНиП. Далее выбрать детали с похожими характеристиками и качествами.

Как правильно собрать? Алгоритм монтажа будет таким пошагово:

Особенности монтажа при внутреннем расположении дымохода

Сборка из сэндвич труб через крышу

Установка всей конструкции внутри помещения не вызовет трудностей у монтажника. Нужно делать все по инструкции, соблюдая последовательность всех действий.

Монтаж дымохода из сэндвич труб через крышу, по шагам:

Общие сведения о банной печи

Основой любой бани или сауны является печь. Если вы не сможете создать в парной необходимой температуры, вся конструкция не даст вам возможность получить настоящее удовольствие.

Сэндвич-труба в деревянной парной

Не стоит также пренебрегать устройством печного дымохода, так как от его качества и материала зависит:

• пожаробезопасность помещения;
• уход за ним;
• микроклимат в парилке.

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла .

Дымовые газы имеют очень большую температуру, примерно 800˚С

Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

Схема установки банного дымохода

1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Например, использовать печные трубы для бани:

• керамические,цена которых самая дорогая;
• стальные, самые универсальные;
• термопластиковые;
• из нержавеющей кислостойкой и огнеупорной стали (выдерживают температуру до 600˚С).

Ниже дана инструкция, как сделать дымоход для бани на примере нержавеющей трубы. Обычно готовые комплекты можно приобрести в торговой сети.

Установка печной трубы в бане не сложная, ее можно выполнить самостоятельно, хотя и помощник не помешает.

1. Вставьте одну трубу в другую на 5-7 см. Этим вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Чистка такой трубы не составит труда.
2. Выведите дымоход на 1 м выше конька дома для создания необходимой тяги.
3. Закрепите трубу на потолке парной, защитив дерево от металла огнестойким материалом.
4. Установите на конце трубы защитный колпак от дождя и снега.

На фото — элементы дымохода из нержавейки

Совет: используйте дымоходы из кислостойкой нержавеющей стали с добавлением молибдена там, где дымовые газы имеют повышенную кислотность.В остальных случаях – отлично справляется кирпич.

Печная труба для бани из керамики используется крайне редко, так как она имеет солидный вес, но зато срок службы достаточно продолжительный. Ее вес может выдержать лишь массивная стационарная печь, которая будет использоваться для обогрева дома.

• Идеально круглое сечение, которое создает прекрасную тягу;
• Труба для банной печи легка и проста в обслуживании;
• Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, тем самым действие кислоты на них минимально.

Как подсоединить металлический дымоход в бане

Установка дымохода внутри здания

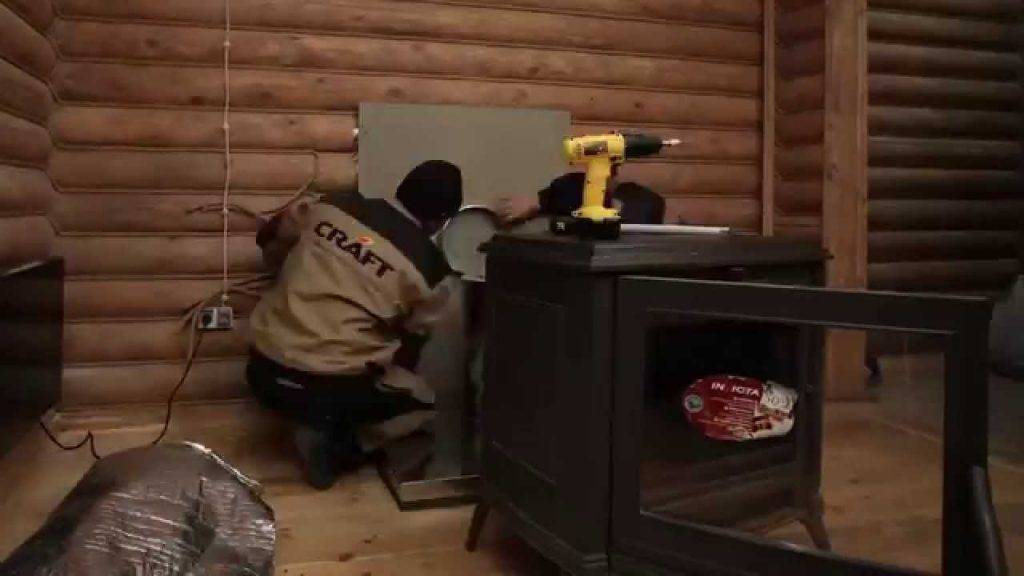

Процесс крепления сэндвич-трубы начинается подсоединением муфты к дымоходному отверстию отопительного агрегата. Установкой увеличенного переходника достигается повышение теплоотдачи и уменьшение нагрева дымохода. Далее производится закрепление горизонтального участка трубы или тройника. После чего, установив тройник, его нижнюю часть закрывают очень нужной заглушкой, снимая которую можно будет периодически удалять сажу.

Проход через крышу проводится в такой последовательности:

1. Проделывается отверстие, которое, скорее всего, потребуется дополнительно укрепить.
2. Установка крышной разделки позволит без проблем обустроить крышный проход. Крышная разделка должна вплотную прилегать к основанию крыши, края конструкции заводятся, располагаясь под коньком (отделкой).
3. Внутреннюю сторону оснащают подкрышным металлическим листом.
4. Для придания конструкции полной герметичности производится крепление регулируемого фартука на крышную разделку.
5. Оборудовав отверстие под проход вертикальной трубы, устанавливают переходник. В подготовленное отверстие пропускается от чердака или с улицы прямая труба. Стыковать модули при проходе через перекрытие запрещено. К следующим работам переходят после завершения изоляции огнестойкими материалами пространства между трубой и перекрытием. В дальнейшем участок оштукатуривается и закрашивается.
6. Перейдя к работам на чердаке и кровле, сборку проводят, спуская трубы сверху и стыкуя с нижними модулями, чтобы избежать попадания в канал конденсата.

Установка наружной части трубы производится в последнюю очередь
