Какие бывают виды СИП-панелей для строительства дома: по размерам, толщине и другим параметрам?

Состав панелей

Как правило, дома из СИП-панелей долго служат своим владельцам, имеют привлекательный вид и отличаются надежностью. Связано это с качеством материалов, из которых их производят:

  • В основе «сэндвича» находится ОСП-плита, изготовление которой является сегодня самой прогрессивной технологией в производстве стройматериалов. Эти плиты делают из длинных и узких щепок, уложенных в несколько слоев и спрессованных так, чтобы они со всех сторон листа ложились перпендикулярно по отношению друг к другу. Данная технология повышает сопротивление материала на изгиб при нагрузках в разных плоскостях, чего нет у обычной древесины. Как правило, производители СИП-панелей применяют для этого сосновые или осиновые щепки. В отличие от большинства подобных конструкций, эти плиты на 97 % состоят из дерева, и лишь 3 % приходится на связующий материал. Обработанные специальным водоотталкивающим средством, они устойчивы к влаге, к механическим повреждениям и гниению, что делает их не только экологически чистым сырьем, но и долговечным.

  • Особенностью пенополистирола является его низкая теплопроводность при очень легком весе. При его производстве в полистироловую массу добавляется газ. В зависимости от того, какие свойства хотят придать пенополистиролу, наполнитель может быть различным, например, для пожароустойчивого сорта применяют углекислый газ. Так как лист этого материала толщиной всего в 11 см обеспечивает такую же теплоизоляцию, как и двухметровая толща стены из силикатного кирпича, то не удивительно, что получили такое широкое мировое признание канадские СИП-панели. Отзывы жильцов (плюсы и минусы, которых всего несколько) направлены на описание того, насколько тепло в домах из этого материала.

Важно знать: при проверке панелей было выявлено, что при толщине 22.4 см они обеспечивают сопротивление теплопередачи в 5.2 Вт/м ℃, тогда как для кирпичной стены толщиной в 40 см он составляет всего 2 Вт/м ℃. Учитывая, что строительство из СИП-панелей обходится в разы дешевле, а качество и внешняя привлекательность самого строения не уступает аналогичным домам из кирпича, то понятно, почему многие потребители останавливают свой выбор на канадской технологии

Это как раз такой вариант, когда можно создать максимальный комфорт по доступной цене

Учитывая, что строительство из СИП-панелей обходится в разы дешевле, а качество и внешняя привлекательность самого строения не уступает аналогичным домам из кирпича, то понятно, почему многие потребители останавливают свой выбор на канадской технологии. Это как раз такой вариант, когда можно создать максимальный комфорт по доступной цене.

Квалификация рабочих

Современные СИП панели не требуют от строителей прохождения каких-либо курсов, обучающих их монтажу. Он настолько прост и быстр, что от рабочих требуются лишь базовые знания, применяемые для сооружения любого объекта. Даже не имея опыта работы с панелями, человек может за считанные дни научиться основам у более знающих людей.

Кладка кирпича, в свою очередь, требует мастерства. Не каждый рядовой строитель может похвастаться умением красиво, а самое главное, правильно ее осуществлять. Научиться кладке можно, но не так быстро, как в случае с установкой панелей. Поэтому, собираясь обзаводиться кирпичным домом, стоит быть готовым к поиску опытных квалифицированных рабочих.

Варианты наружного оформления дома из сип панелей

Несмотря на многие преимущества сип-панелей, от постоянного воздействия ветра, влаги и солнца они быстро потеряют свою прочность. Поэтому такой дом в обязательном порядке облицовывают дополнительной внешней отделкой.

Сип-панели отлично взаимодействуют со многими материалами. Еще на этапе проектирования заказчик может изъявить свои пожелания для внешнего оформления. Для таких целей можно использовать:

  • декоративную штукатурку;
  • термопанели;
  • клинкерную плитку;
  • блок-хаус из дуба, липы или ясеня;
  • покраску;
  • вагонку;
  • фасадные панели из пластика, металла, камня или древесины.

В зависимости от финансовых возможностей можно выбирать, как более дешевые, так и более дорогие варианты отделки. Также каждое оформление может иметь еще и свою классификацию. В общем, заказчику есть из чего выбрать.

Пример отделки дома панелями «под камень и кирпич»Источник siding-cena.ru

Виды сип панелей

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов:

  1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
  2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
  3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам. Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
  4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
  5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы.
Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.

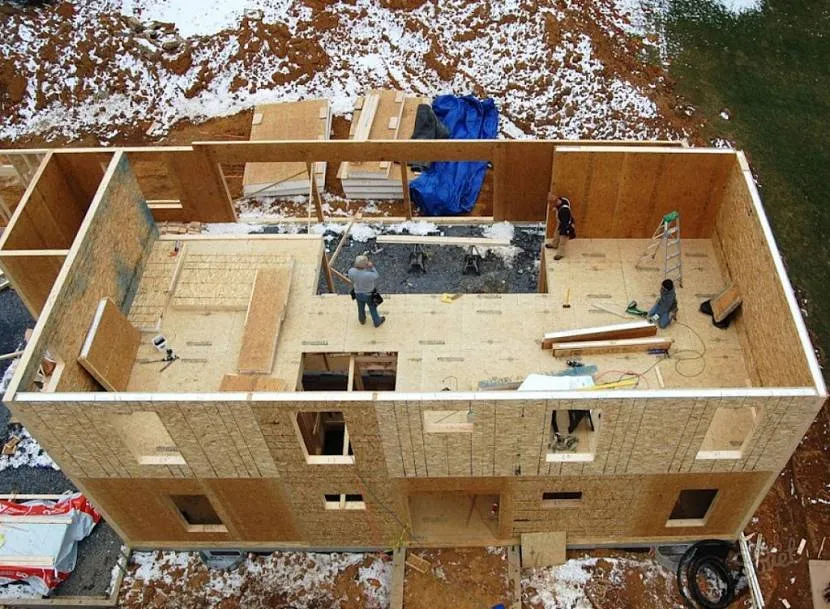

Строительство дома из сип панелей

Источник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

  • Участки состыковки конструкции перекрытия с основной частью.
  • Элементы скрепления углов стен.
  • Стыки, соединяющие стены, перекрытия и кровлю.
  • Элементы, скрепляющие кровлю с панелями.

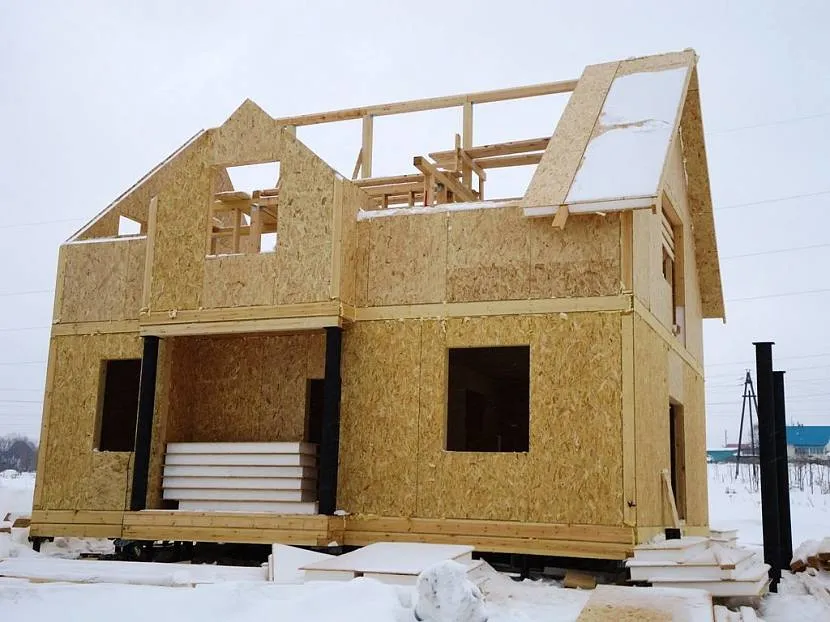

Сборка из сип панелей

Источник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Array
(
     => 34602
     => my_widget_shop_m-strana
     => 34602
     => Array
        (
        )

     => 0,0
)

Видео описание

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
Мелкозаглубленный фундамент также является отличным решением

Он отличается прочностью и невысокой стоимостью.
Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.

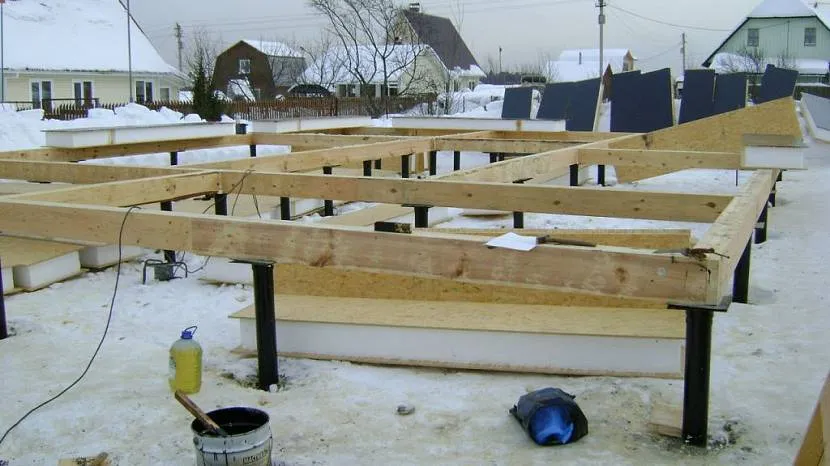

Свайный фундамент под дом из сип панелей

Источник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

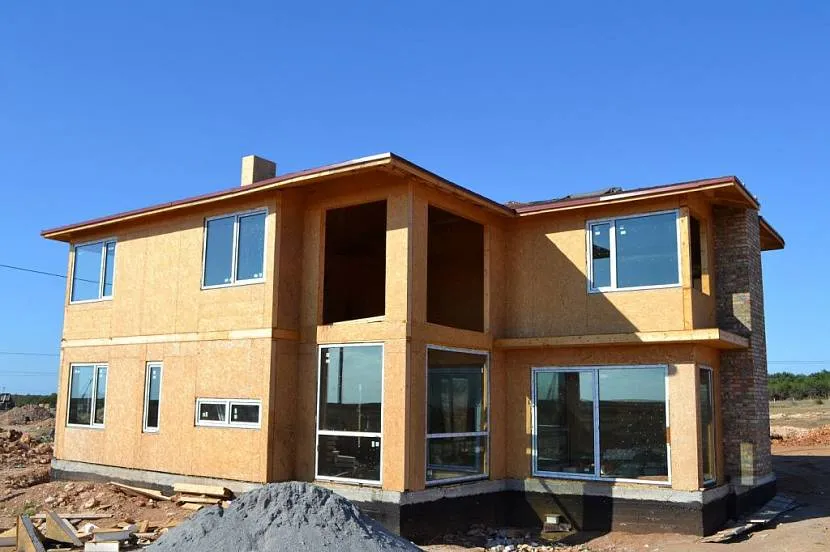

Современный дом из сип панелей

Источник tornado-ekb.ru

Виды

Современная промышленность выпускает не только традиционные СИП-панели: OSB-пенопласт-OSB. Существуют разные вариации таких конструкций, которые зависят от материала внешнего слоя и сердечника

При выборе панелей застройщик должен на это обратить особое внимание, поскольку сочетание различных материалов определяют характеристику СИП и области ее применения

Среди специалистов имеется негласное правило. Для строительства дачного домика вполне можно обойтись традиционными СИП толщиной 124 мм. С точки зрения теплостойкости такая стена равна стене из бруса в 450 мм, пенобетона – 600 мм, керамзитовых блоков – 1 м и кирпича – 2 м. Принцип выбора СИП-панелей должен проводиться с учетом:

  • первоначального критерия — функция стен: несущая/не несущая/перегородки;
  • вторичного — требований по теплозащите, которые зависят от климата места строительства.

По назначению стен

Руководствуясь поставленными задачами в области строительства, подбирают определенный тип СИП: стеновой для несущих и не несущих или для перекрытия. Обыкновенные СИП-панели выпускаются высотой от 2,5 до 2.8 м их применяют соответственно для 2-го и 1-го этажей.

Применяя стандартную технологию с перекрытиями, застройщик должен выбрать высоту панели, которая будет равна проектной высоте комнаты без отделочных работ.

Толщину СИП-панели создает ширина сердечника и внешних плит. На российском рынке наиболее популярными являются типоразмеры с шириной:

  • 124мм (12х2 + 100) для обустройства перегородок;
  • 174мм (12х2 + 150) для возведения внешних и внутренних несущих стен;
  • 224мм (12х2 + 200) для строительства кровли.

При возведении строений выше 1-го этажа, нужны прочные несущие стенки, в этом случае используют СИП-панели шириной 224 мм. Конечно же, их цена существенно выше, но это оправдывается будущей прочностью дома и требованиями безопасности. Панели подобной толщины, но с шириной в 625 мм, применяются для установки межэтажных конструкций, пола и теплых кровельных систем.

По материалу сердцевины

Наиболее популярная комбинация СИП для промышленности — пенополиуретан. Такой выбор объясняется малым весом при высочайшей прочности. Этот уплотнитель практически не горит и не подвержен биовоздействию в виде плесени. Они хорошо переносят влагу, поэтому рекомендуются для установки в местах с высоким уровнем влажности.

СИП в комбинации с минеральной ватой имеют 100% негорючесть и экологическую безопасность. Рекомендуется для применения в жилом строительстве с толщиной плит 174 мм.

СИП с пенополистиролом также относятся к экологически безопасным материалам, подобно минеральной вате. Может применяться как для возведения жилых, так и промышленных объектов. Кроме высоких теплозащитных характеристик, этот материал обладает отличной влагостойкостью.

Застройщик при выборе СИП должен обратить внимание на тип и качество клея. Он не только скрепляет составляющие СИП-панелей, но и предохраняет ОСВ-плиту от расслаивания, препятствует проникновению влаги, а также создает высокое сопротивление при изгибе и сдвиге

Технические характеристики, размеры и вес СИП панелей

Панели с пенистым наполнителем могут изготавливаться с любым объемом сердцевины, для создания строительного компонента. Чаще всего в СИП теплоизолирующим материалом является пенополистирол (ППС) марки ПСБ-С-25. При этом, основным материалом для изготовления наружного покрытия на сегодняшний день является ОСП — OSB-3. Ведутся исследования различных типов поверхностей для специального применения облицовки.

Стандартные размеры СИП панелей в Европе соответствуют размерности выпускаемых листов OSB: ширина 1,25 или 1,2 м; длина — 2.5 или 2,8 м реже — 3 и 6 м.

Американские типоразмеры отличаются дюймовой метрикой. В России такие панели встречаются реже, самый популярный американский формат 2,44 х 1,22 м.

Толщина СИП панелей складывается из толщины сердечника и облицовочных плит. Распространенные значения для ППС блоков – 100, 150 и 200 мм. Толщина выпускаемы ОСП листов варьируется от 6 до 25 мм, но в производстве СИП в основном используются плиты толщиной 9 и 12 мм.

В зависимости от назначения (стеновые, кровельные, перекрытия) СИП панели выпускаются различных размеров. Для кровли и перекрытий производят панели имеющие ширину, равную половине от стандартного размера – 625 и 600 мм.

Размеры и вес СИП панелей популярных в России форматов. Сколько весит СИП панель можно определить из сравнительной таблицы:

НОМЕНКЛАТУРА

Толщина ППС, мм Толщина OSB, мм Толщина панели, мм Длина панели, мм Ширина панели, мм Масса панели, кг
SIP-панель, 2500*1250*118 100 9 118 2 500 1 250 42
SIP-панель, 2500*1250*124 100 12 124 2 500 1 250 53
SIP-панель, 2800*1250*124 100 12 124 2 800 1 250 60
SIP-панель, 2500*1250*168 150 9 168 2 500 1 250 45
SIP-панель, 2500*1250*174 150 12 174 2 500 1 250 56
SIP-панель, 2800*1250*174 150 12 174 2 800 1 250 63
SIP-панель, 2500*1250*218 200 9 218 2 500 1 250 48
SIP-панель, 2500*1250*224 200 12 224 2 500 1 250 59
SIP-панель, 2800*1250*224 200 12 224 2 800 1 250 66

Сопротивление теплопередаче СИП панели

Теплотехнический расчет для СИП панелей с облицовкой из ОСП-3 и утеплителем из пенополистирола марки ПСБ-С-25 толщиной 100 мм и 150 мм

Исходные данные для Московской области:

  • Толщина ОСП-плиты 12 мм;
  • Толщина пенополистирола- 100 мм, 150 мм;
  • Расчетная температура наружного воздуха Тн -26оС;
  • Расчетная температура внутреннего воздуха Твн +18оС;
  • Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции 8,7 Вт/(м2·оС);
  • Коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции 23 Вт/(м2·оС).

Для утеплителя 100 мм:

Ro = 1/8,7 + 2*0,012/0,18 + 0,1/0,041 + 1/23 = 0,115 + 0,133 + 2,439 + 0,043 = 2,73 м2·оС/Вт

Для утеплителя 150 мм:

Ro = 1/8,7 + 2*0,012/0,18 + 0,15/0,041 + 1/23 = 0,115 + 0,133 + 3,658 + 0,043 = 3,95 м2·оС/Вт

Согласно СНиП II-3-79 величина сопротивления теплопередаче стен Rтр должна быть более 3,2 м2·оС/Вт. Как видно из расчета, стены из панелей толщиной 174 мм полностью удовлетворяют требованиям СНиП. Для сравнения приводим значения коэффициентов теплосопротивления некоторых видов строительных материалов, которые используются для возведения наружных стен:

Кирпич строительный керамический 510 мм Ro = 1/8,7 + 0,51/0,41 + 1/23 = 1,4 м2·оС/Вт

Брус 150 мм + облицовка кирпичом Ro = 1/8,7 + 0,15/0,18 + 0,12/0,41 + 1/23 = 1,28 м2·оС/Вт

Пенобетон 400 мм Ro = 1/8,7 + 0,4/0,21 + 1/23 = 2,06 м2·оС/Вт

Кирпич 380 мм + минвата 75 мм + обшивка вагонкой Ro = 1/8,7 + 0,38/0,41 + 0,075/0,084 + 0,01/0,18 + 1/23 = 2,03 м2·оС/Вт

Из этих цифр видно, что панель с утеплителем из пенополистирола, толщиной 100 мм, а тем более 150 мм, значительно превосходит по своим теплосберегающим свойствам традиционные строительные материалы.

Рабочий диапазон температур эксплуатации СИП: от -50 до +50 оС.

Прочность СИП панелей

Благодаря монолитной конструкции панели, она может выдержать вертикальную нагрузку в 10 тонн и поперечную нагрузку 2 т./1 кв. м.

У разных видов СИП панелей характеристики отличаются в зависимости от материалов, применяемых для их изготовления. В следующей статье рассмотрена огнестойкость СИП панелей.

Разновидности наполнителя

С появлением новых материалов и технологий СИП панели также в некоторой степени могут меняться. Для частного строительства используется одна разновидность, а для промышленного необходимо выбирать другой вариант. Также для сравнения, разные варианты используются для несущих стен, пола, кровли и отделки. Выбор необходимо сделать перед началом строительства. Ни запах, ни другие негативные моменты не разочаруют покупателя даже через длительное время эксплуатации дома построенного по «канадской» технологии.

Сегодня SIP панели можно разделить на виды в зависимости от используемого наполнителя:

  1. СИП с ППУ (пенополиуретаном). Такой вариант используется чаще всего для промышленного строительства. Выбор обоснован легкостью и очень высокой прочностью. Данный материал практически не горюч. Не подвергается воздействию грибков и плесени. При выборе подходящих размеров SIP панели данного вида могут быть использованы в регионах с повышенным уровнем влажности воздуха.
  2. СИП с минеральной ватой. Они не выделяют запах и не токсичны. Преимуществом такого теплоизоляционного материала можно назвать негорючесть. Данные разновидности используются в частном строительстве. Размеры элементов могут быть разными, стоит сделать выбор самого подходящего для строительства дома. Чаще всего используется материал толщиной 174 мм.
  3. Панели с пенополистиролом также не выделяют запах, как и минеральная вата. Именно поэтому их можно использовать и для возведения частного дома и промышленного объекта.

Все виды SIP элементов имеют высокий рейтинг популярности. Цены на данный строительный материал находится в пределах допустимого.

Видео описание

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом в следующем ролике:

Виды плит для структурных панелей

Есть несколько разновидностей панелей ОСП:

  1. OSB-1: для производства мебели, обшивки и упаковки с применением в условиях с нормальной влажностью;
  2. OSB-2: для несущих конструкций помещений с невысокой влажностью;
  3. OSB-3: для конструкций, эксплуатируемых в тяжёлых и влажных условиях;
  4. OSB-4: для конструкций, что эксплуатируются в экстремальных условиях.


Виды OSB-плит – характеристики влагозащищенности и прочности Источник slide-share.ru

Пенополистирол

В ОСП, изготовленных в заводских условиях, в основном используют утеплитель пенополистирол. Характеристики ППС соответствуют всем нормам и требованиям санэпиднадзора и критериям пожаробезопасности, ему свойственны:

  1. низкое водопоглощение;
  2. паропроницаемость;
  3. невосприимчивость к плесени, грибкам;
  4. низкая удельная масса;
  5. длительная эксплуатация.

В строительстве домов используются самозатухающие материалы, не горящие самостоятельно, без присутствия постороннего очага пламени, более 4 секунд. В маркировке такие материалы дополняются буквой С, например: ППС–125–С


Характеристики пенополистирола по сравнению с пенопластом Источник stroj-grad.ru

Разновидность внешнего элемента

Изначально внешними слоями СИП панели была фанера, которая приклеивалась к утеплителю с помощью специального клея. Цены и размеры на такой строительный материал могут быть разными в зависимости от наполнителя. На стоимость также окажет влияние внешний материал.

В качестве внешнего элемента может быть использован:

  • гипсокартон — такие панели предназначены только для внутренних работ;
  • оцинкованная сталь — сэндвич-панель такого вида используется для строительства промышленных сооружений;
  • пластизол дает возможность применять элементы в разных сферах строительства, он не выделяет запах даже во время эксплуатации;
  • оргалит — применяется для возведения частного дома.

Каждый вариант имеет разные цены. Строения из них позволяют жить и работать на протяжении длительного времени. Материал не выделяет запах даже при воздействии высоких температур.

Подбираем SIP панели для дачного домика

Все больше людей желают приобрести дачу. Хотя она далеко уже не та, что раньше. Внутри здания есть удобства от «А» до «Я». Идеальным вариантов для постройки дачного дома выступает СИП панели. И все за счет скорости постройки.

Выбирая толщину для подобной конструкции можно растеряется. Как правило, ее определяют путем проведения расчетов. Но помните: можно подобрать желаемые размеры панелей. При этом, неплохо сэкономить.

Среди строителей существует неписанное правило. Касается оно возведения дачного дома из СИП панелей. Оно гласит, что для решения подобной задачи достаточно плиту толщиной в 120-124мм. Можете не волноваться, что замерзнете в нем осенью, в помещении довольно тепло, как не странно.

Было проведено исследования, по результатам которого определили равность СИП панелей следующим материалам:

  • брус – 45см;
  • пенобетон – 60см;
  • керамзитобетон – 1м;
  • кирпич – 2,1м.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

2018 год 2021 год 2021 год

Из чего делают СИП-панели

SIP
– это аббревиатура от Structural Insulated Panel
, которое обычно переводят в виде мало о чём говорящего выражения Структурная Теплоизоляционная Панель. Более детальный перевод позволяет сразу понять назначение СИП-панелей: structural означает “структурный, строительный”, словосочетание structural panel – несущий элемент, добавим insulate (изолировать) и получаем представление о сэндвич панели, как о комплексном строительном изделии, способном воспринимать нагрузку и обеспечивать звуко- и теплоизоляцию.

Такое определение подходит, по сути, ко многим видам слоистых панелей: с листами из стали, алюминия, асбестоцемента, фольги, магнезита и пр., но закрепился термин за панелями с внешними слоями из древесных материалов:

  • ориентированно-стружечная плита ОСП или Oriented Strand Board (OSB)
  • фибролитовая плита Green Board
  • гипсокартонный лист
  • гипсоволокнистый лист
  • фанера

В качестве внутреннего теплоизолирующего слоя используются пенопласты:

  • пенополистирол
  • уретановая пена (пенополиуретан либо полиизоцианурат)
  • фенолформальдегидный пенопласт ФРП-1 (преимущественно в ограждающих панелях)
  • минеральная вата базальтовая (редко)

Кроме функции утеплителя средний слой выполняет конструкционную задачу – жёстко закрепляет обкладочные плиты строго параллельно друг другу, усиливая тем самым всю панель.

К настоящему времени наиболее оптимальным вариантом для производства SIP-панелей признано сочетание OSB класса 3 и пенополистирола марки ПСБ-С (с антипиреном)
.

OSB-3
представляет собой влагостойкую древесно-стружечную плиту с упрочняющим ориентированием древесных частиц (стружек или щепы). Пенополистирол является одним из самых эффективных утеплителей – 10 см по теплоизоляции заменяют 2 метра кирпичной кладки или 50 см дерева. Находясь в почти безвоздушном пространстве (швы между SIP-панелями герметичны), этот пенопласт не теряет своих теплозащитных и прочностных свойств многие годы. Антипирен
превращает его в противопожарный сорт, который при нагревании испаряется, не выделяя вредных газов, и самозатухает после удаления источника воспламенения.

Производители разрабатывают собственные технические условия на SIP-панели либо руководствуются существующими, например, ТУ 5366-001-54083838-2006 “Панели многослойные”
, а также различными госстандартами в зависимости от используемых компонентов:

  • ГОСТ 10632-2007 “Плиты древесно-стружечные”
  • ГОСТ 8928-81 “Плиты фибролитовые на портландцементе”
  • ГОСТ Р 51829-2001 “Листы гипсоволокнистые”
  • ГОСТ 15588-86 “Плиты пенополистирольные”
  • ГОСТ 22546-77 “Изделия теплоизоляционные из пенопласта ФРП-1”
  • ГОСТ 9573-96 “Плиты из минеральной ваты на синтетическом связующем теплоизоляционные”

Состав панелей

СИП состоит из следующих материалов:

  1. Гранулированного пенополистирола (ППС). Недорогой эффективный утеплитель. Используют панели толщиной 100, 150 и 200 мм.
  2. Ориентированно-стружечной плиты с пониженным водопоглощением (ОСП-3). Играет роль облицовки в SIP. ОСП делают из щепы формата 150х5 мм. В качестве клея используют фенолформальдегидную смолу. При переходе от одного слоя к другому ориентацию древесного наполнителя меняют на 90°, что обеспечивает высокую прочность во всех направлениях, в т.ч. на изгиб. Толщина изделия составляет 6-25 мм.

Большинство SIP изготавливают из пенополистирола марки ПСБ-С-25 (с добавкой антипирена) и ОСП толщиной 9 или 12 мм.


Состав панелей.
