Экономная система отопления загородного дома на основе твердотопливного котла, от «А» до «Я»

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

  • проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;
  • трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;
  • на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;
  • перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;
  • после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

Схемы: ТТ котел

Это простейшая схема обвязки твердотопливного котла. Ее можно использовать только, если используется блок управления котлом, который предусматривает управление циркуляционным насосм для предотвращения конденсата.

Это распространная схема бюджетной обвязки котла на твердом топливе. Она включает защиту от образования конденсата – трехходовой клапан. Подробнее.

Схема обвязки твердотопливного котла с аварийным гравитационным контуром. Из существующих элементов безопасности аварийный гравитационный контур самый надежный, на мой взгляд. Подробнее.

На этой схеме обвязка котла на дровах с четырехходовым клапаном аварийного подмеса. Я не рекомендую его для котлов с чугунным теплообменником.

При такой обвязке в бойлер дополнительно нужно вмонтировать ТЭН.

Такой вариант для котлов с вентилятором. На бойлер ставится отдельный насос. Требуется автоматика с функцией управления насосом бойлера, с функцией отключения насосов при падении температуры ниже точки образования конденсата. В бойлер также монтируется ТЭН.

Теплый пол — его эффективность и совместимость с твердотопливными котлами

Основное преимущество, которым обладает подогреваемый пол в сравнении с другими способами обогрева, равномерная площадь прогрева внутреннего пространства. В комнате, которая оборудована теплым полом практически нет ни теплых, ни холодных зон. Нагретое напольное покрытие излучает тепло. Теплые воздушные потоки равномерно поднимаются вверх, вытесняя собой более прохладный воздух. За счет естественной конвекции происходит регулярный воздухообмен в отапливаемом помещении.

Важно! По своей эффективности отопление типа теплый пол, работающее за счет нагревательного прибора на твердых видах топлива, лишь немногим уступает аналогичным система, работающим от газовых котлов. За счет того, что температура теплоносителя в отопительном контуре для водяного теплого пола ниже, чем при конвекционном обогреве, достигается существенная экономия топливного ресурса

В случае с твердотопливными котлами этот факт является немаловажным. Нагретая стяжка является своеобразным тепловым аккумулятором, который способен длительное время отдавать во внутреннее пространство накопленную тепловую энергию. Даже при остановке котла, теплые полы еще довольно долгое время остаются теплыми

За счет того, что температура теплоносителя в отопительном контуре для водяного теплого пола ниже, чем при конвекционном обогреве, достигается существенная экономия топливного ресурса. В случае с твердотопливными котлами этот факт является немаловажным. Нагретая стяжка является своеобразным тепловым аккумулятором, который способен длительное время отдавать во внутреннее пространство накопленную тепловую энергию. Даже при остановке котла, теплые полы еще довольно долгое время остаются теплыми.

На предлагаемом видео подробно рассказывается и показывается основные технические тонкости и нюансы, возникающие при монтаже данной схемы отопления.

Для тех, кто выбирает домашнюю систему отопления теплый пол от твердотопливного котла, нужно учитывать целый круг нюансов и технических аспектов. Грамотный подбор нагревающего прибора для системы отопления, правильная обвязка и подключение, позволят вам получить максимально ожидаемый результат от работы отопительного оборудования. Твердотопливные котлы за счет своей высокой инерционности представляют для отопительной системы теплый пол, «палку о двух концах». С одной стороны хорошо, когда котел долго остывает и в трубопровод продолжает какое-то время поступать горячий теплоноситель. Это позволит на какое-то время избежать стремительного падения температуры внутри жилых помещений.

С другой стороны, быстро уменьшить температуру нагрева во время работы котлов на твердом топливе, не представляется возможным. Система трудно поддается регулировке. Требуется установка дополнительных защитных приспособлений, компенсирующих недостаток технологической гибкости отопительного оборудования, работающего на дровах или угле.

Перечень недостатков, связанных с котельным оборудованием, работающим на дровах или на угле можно продолжить:

  • необходимость регулярной загрузки очередной партии топлива (по крайней мере, не реже 1 раза в сутки);
  • уборка и чистка котла осуществляется вручную, что тоже займет немало времени;
  • необходимость хранения определенного запаса угля или дров в непосредственной близости от топливного агрегата;
  • регулярная проверка работоспособности дымохода и состояния вентиляции в доме;
  • резкое падение КПД отопительной системы за счет снижения мощности котла.

Последний пункт для теплых полов не столь актуален, вспоминая о способности бетонной стяжки играть роль теплового аккумулятора.

Несмотря на очевидные трудности, водяной пол в загородном доме, питаемый от твердотопливного агрегата, имеет свои положительные стороны. На первом месте здесь стоит – автономность. Для загородного дома такой плюс в системе отопления является если не самым важным, то ключевым

Экономичность и эффективность отопительных агрегатов, работающих на дровах, отходах деревообработки, на угле или на топливных брикетах, так же являются немаловажными аспектами, на которые следует обратить внимание

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Обвязка с электрическим или газовым котлом

Зачастую домовладельцы приобретают котел на твердом топливе в качестве основного источника тепла, оставляя в резерве существующий газовый или электрический агрегат. Обычно это выглядит так: пока хозяин дома бодрствует, он уделяет время дровяному теплогенератору, на ночь же включается отопитель другого типа. Грех не связать эти два котла таким образом, чтобы система работала автоматически, то есть, при угасании дров в топке в дело вступал электрический нагреватель.

Конечно, эффективнее всего будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость. Последняя будет одновременно выполнять 2 функции: служить гидравлическим разделителем и теплоаккумулятором.

Пока все отопительные системы функционируют от теплогенератора на дровах или угле, газовый котел находится в дежурном режиме. Но когда топливо в камере прогорит, то температура воды в буферной емкости станет понижаться. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно. Он доставит остывшую воду к термодатчику, а тот через контроллер запустит главную горелку. При розжиге топки последует обратный процесс, газовая горелка отключится из-за высокой температуры теплоносителя.

Следует отметить, что схема подключения твердотопливного котла с электрическим котлом через буферную емкость будет абсолютно идентичной. Но у нее есть существенный недостаток – высокая стоимость. Такое устройство системы обогрева актуально для частных домов большой площади, для малых же зданий есть более простые решения:

Обе котельные установки включаются параллельно, при этом на выходе из каждой устанавливаются обратные клапаны. Поскольку насос в электрическом котле встроен, работает постоянно и отключить его невозможно, то надо верно подобрать насос для теплогенератора твердотопливного. Давление последнего должно быть выше, чтобы при совместной работе он имел приоритет над электрокотлом.

Данное подключение электрокотла к твердотопливному котлу будет функционировать автоматически, если установить два устройства:

  • термостат, управляющий работой насоса теплогенератора на биомассе;
  • комнатный датчик температуры, управляющий электрокотлом.

Во время сжигания дров комнатный датчик будет фиксировать нормальную температуру в доме, поэтому электрический нагреватель не включится. Но как только топливо прогорит, воздух в помещении станет охлаждаться, как и теплоноситель в трубах. Термостат насоса по снижении температуры воды отключит его, а датчик – включит электрический теплогенератор. Более подробную информацию можно получить, просмотрев видео:

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент – монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Необходимые агрегаты и узлы для обвязки тт котла

Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

  • Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.

Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.

Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.

Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.

Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.

Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.

Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.

Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.

Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.

Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.

Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

  1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
  2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
  3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

№4. Коллекторное подключение

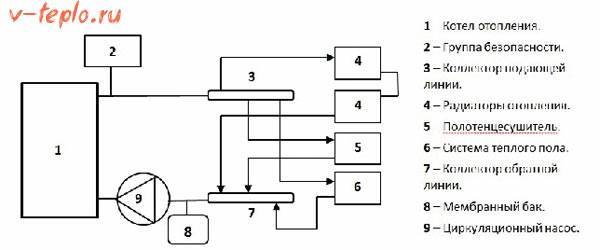

Еще одна схема того, как может выполняться обвязка твердотопливного котла отопления. Подключение коллекторного типа используется в сочетании с принудительной циркуляцией и подразумевает наличие в системе дополнительных приборов – коллекторов (их еще называют гребенками).

По сути, это короткие трубки значительного диаметра, имеющие несколько выходов и всего один вход. Они подключаются к входу/выходу теплогенератора.

Главным преимуществом данной схемы является то, что каждый радиатор можно подключать по отдельности. Благодаря этому теплоноситель поступает к каждому из них с одинаковым давлением и температурой. Более того, управление функционированием системы будет намного эффективнее.

Но есть, конечно, и недостатки. Прежде всего, это значительный расход труб, а также тот факт, что прокладка требует существенных трудовых и финансовых затрат.

№5. Вариант с гидрострелкой

В таком случае в обвязке используется так называемая гидрострелка – трубка значительного диаметра, зафиксированная в вертикальном положении и подсоединенная к выходу/входу теплогенератора. Характерно, что отопительное оборудование можно подключать к выходу и входу этой стрелки на любой высоте.

Эта схема обвязки дает возможность обеспечивать каждый из приборов оптимальной температурой рабочей жидкости.

№6. Схема с косвенным водонагревателем

Сразу оговоримся, что эта схема применима ко всем системам с любым типом циркуляции жидкости.

Подача от теплогенератора подключается одновременно и к радиаторам, и к обменнику тепла, который вмонтирован в водонагреватель и нагревает воду для системы горячего водоснабжения. Возможности самого котла при этом существенно увеличиваются, так как он может обеспечивать дом не только теплом, но и горячей водой.

Обратите внимание! На выходе можно установить автоматический клапан, который будет перекрывать подачу воды при необходимости ее нагревания в бойлере

№7. Вариант с теплоаккумулятором

Как и предыдущий вариант, данная схема может использоваться в системах с любым типом циркуляции воды. После обвязки появляется сразу пара контуров:

  1. между теплоаккумулятором и самой системой;
  2. между ним и котлом.

Во время работы горячая жидкость подается в этот теплоаккумулятор – накопительный резервуар, имеющий изолированный корпус. Сам аккумулятор при этом накапливает тепловую энергию и по мере необходимости отдает ее приборам отопления.

Как только топливо прекращает горение, нагретая жидкость еще некоторое время поступает из аккумулятора в приборы.

Обратите внимание! Благодаря этой схеме можно не только значительно снизить расходы топлива, но и существенно повысить КПД. Более того, это весьма эффективная защита теплогенератора, да и системы в целом, от возможного перегрева

Выбираем схему подключения твердотопливного нагревательного прибора

Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.

Советуем изучить — Чем лучше обшить деревянный дом снаружи

Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.
