Сколько потребляет электрический теплый пол: во сколько денег обойдется годовое содержание. Проще носить тапки?

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

  • терморегулятор;
  • термодатчик;
  • силовой кабель;
  • нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

  • сетчатый мат;
  • инфракрасная плёнка;
  • нагревательный кабель.

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

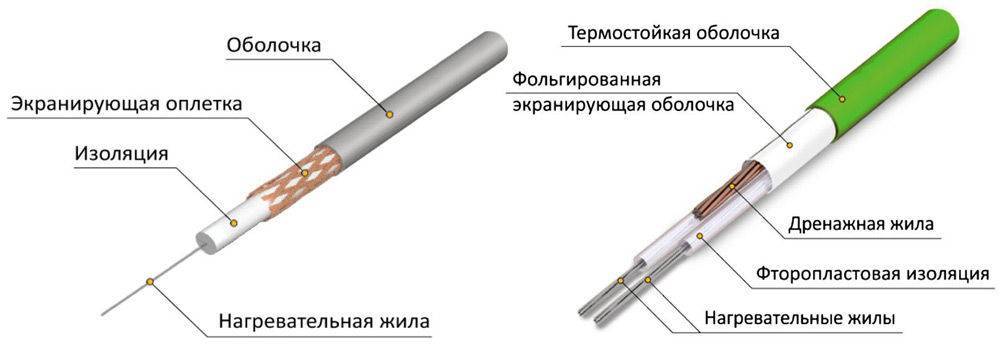

Разновидности кабеля

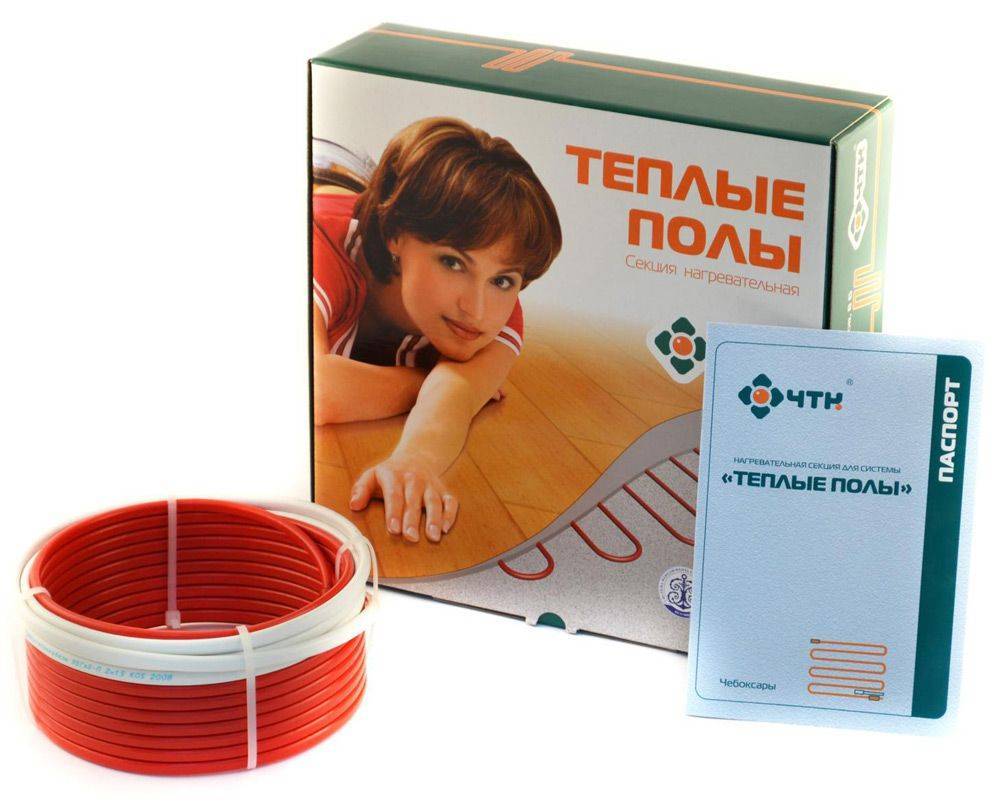

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.

Какие факторы могут повлиять на энергопотребление

Если обратиться за ответом к науке, то для начала следует заняться подсчетами тепловых потерь помещения. На этот показатель влияют следующие факторы:

  • климатические особенности региона (чем больше холодных деньков, тем больше будет потребление);
  • планируется ли обогрев всего помещения, или только поддержание необходимой температуры (небольшой подогрев, при наличии других систем отопления);
  • особенности владельца и жильцов и их восприятие присутствующей в помещении температуры;
  • уровень и качество имеющейся теплоизоляции в помещении (утеплены ли стены, окна, двери);
  • вид используемого напольного покрытия (плитка нуждается в дополнительном прогреве);
  • качественный терморегулятор позволяет сэкономить до 30% тепла;
  • количество жильцов. Чем реже люди бывают дома, тем меньше необходимости в постоянном подогреве поверхности пола;
  • была ли использована теплоизоляция.


Потери тепла частного дома Основные показатели потребления:

  • потребуется порядка 200 Вт на каждый метр площади для основного прогрева;
  • для легкого подогрева или поддержания выбранного температурного режима понадобится от 105 до 165 Вт на один метр поверхности.

Как показали многочисленные исследования, максимальные затраты происходят только на этапе прогрева системы и ее выхода на рабочую температуру. В час система будет функционировать не более 15 минут, то беж в сутки не более 6 часов. После достижения определенной температуры, энергопотребление теплого пола снижается, и система работает только на поддержание заданных параметров. Для этого она периодически включается и выключается.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

  • величину площади и конфигурацию пола;
  • размер теплопотерь;
  • шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

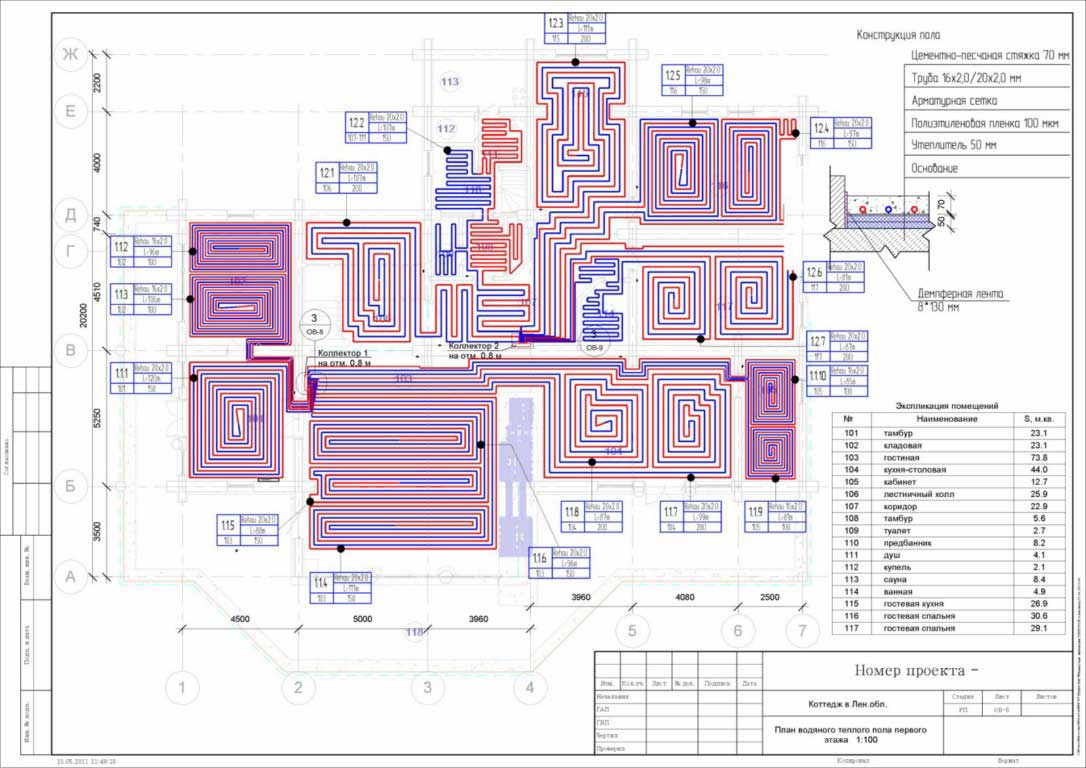

  • Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
  • Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.. Один контур в состоянии обогреть примерно 20 кв

м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

Полезно
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

https://youtube.com/watch?v=U-ZIBEC98rQ%3F

2023 prestigpol.ru

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Какой теплый пол экономичней?

На экономичность практически не влияет тип системы теплого пола, и какой именно там используется нагревательный элемент. Теплые электрические полы преобразуют выделяемую энергию в тепло практически с равным коэффициентом полезного действия.

Различия заключаются только в том, как проводился монтаж системы и какие при этом использовались материалы. Наиболее сильное влияние оказывают следующие факторы:

  • качество теплоизоляционного слоя под системой. Чем меньше тепла уйдет вниз, тем больше его придет в помещении. Таким образом, можно будет хорошо сэкономить, не жертвуя необходимым микроклиматом внутри помещения;
  • тепловые потери в стяжке;
  • затраты энергии для достижения необходимой температуры от минимальной.

Проанализировав эти факторы, можно сделать такие выводы:

  • самыми экономичными являются те теплые полы, которые монтируются непосредственно под напольное покрытие;
  • теплые полы под стяжку потребляют немного больше энергии, так как здесь наблюдаются более высокие тепловые потери;
  • использование качественного теплоизоляционного материала.

Обеспечив надежную теплоизоляцию в доме, можно будет в разы уменьшить тепловые потери, тем самым сэкономив на расходе электроэнергии, используя систему теплый пол, как в качестве дополнительного, так и основного вида отопления.

Как можно сократить затраты на электроэнергию

Застройщиков интересует потребляемая электрическая энергия, именно за нее необходимо платить деньги. А это значение рассчитывается очень просто, надо суммарную мощность умножить на количество времени, которое система включена. Как рассчитать мощность системы мы выше описывали, параметры времени можно узнать только при эксплуатации, точно предвидеть их невозможно. Причина очень простая – никто не может предварительно знать, какое время будет включен подогрев, слишком много факторов влияют на это.

Как сэкономить электричество при использовании теплого пола

Сократить расход электроэнергии можно за счет нескольких технических мероприятий.

  1. Установить многотарифный счетчик и включать полы в ночное время. Экономия небольшая, но воспользоваться можно. Хотя появятся некоторые неудобства: ночью спать придется в жарких помещениях, а днем мерзнуть.

  2. Постоянно пользоваться автоматическим терморегулятором. В настоящее время есть очень сложные приборы, позволяющие программировать показатели температуры в суточном режиме. Установите такие приборы, их довольно высокая стоимость быстро окупается.

  3. Не пользуйтесь естественной вентиляцией, она выбрасывает на улицу очень много тепловой энергии. По возможности монтируйте принудительную, появляется возможность самостоятельно контролировать режимы воздухообмена.

Схема распределения теплопотерь

Сравнительный анализ потребления теплых полов по видам

Во всех электрических полах осуществляется индукционный нагрев поверхности, то есть при помощи электрического тока. Происходит преобразование электроэнергии в тепловую энергию приблизительно с одинаковым КПД. На размер энергопотребления тёплого пола влияет способ монтажа и напольное покрытие.

Большое значение оказывают следующие факторы:

Теплоизоляция и коэффициент отражения подстилающего материала;
Степень теплопотерь в стяжке — это важно для сооружений, монтирующих в стяжку.

Проанализировав вышесказанное можно подвести итог, что:

  • наиболее энергоэффективны греющие устройства, которые кладутся непосредственно под декоративное изделие;
  • укладка качественного утеплителя с отражающей поверхностью и изоляция краёв стяжки от стен, позволит сократить различия между моделями с точки зрения экономичности.

Несмотря на небольшое расхождение в уровне потребления электроэнергии различными типами электрических полов, отличия всё же есть. Наиболее существенный расход у плёнки — 220 Вт/м2, степень максимального нагрева +40 градусов.

При монтаже кабеля в стяжку — 150 Вт/м2. Поэтому, если позволяет конструкция, то экономичней укладывать кабельную систему в стяжку. При качественно сделанной теплоизоляции, устройство будет прогревать стяжку около 8 часов, а потом она будет отдавать его помещению.

Однако, это разница в потреблении электрического тока разными видами систем не значительная, при укладке их в помещениях маленькой площади. Существенно отличаются расходы при их монтаже во всей квартире.

Расчёт расхода

Сколько электроэнергии потребляет тёплый пол, зависит от нескольких факторов, и если не учесть их, то данные при расчётах будут неверными:

  1. Определитесь, будет ли отопительная система применяться для комфортного подогрева помещения (в качестве дополнительного источника тепла) или для обогрева всей комнаты (как основной источник).
  2. Какова теплоизоляция в помещении. Естественно, если комната, а именно окна, стены, двери, хорошо утеплены, то и на обогрев будет уходить меньше электроэнергии.
  3. На потребление энергии влияют и погодные условия за окном. В зимнее время расход будет больше.
  4. Многое зависит от напольного покрытия. К примеру, плитку всегда есть желание сделать теплее.
  5. Количество проживающих тоже играет роль. Когда вас не бывает дома, включать тёплый пол нет смысла. Тем самым вы сэкономите.
  6. Разные термостаты, позволяющие сэкономить до 30 % тепла. Применение теплоизоляции.

Тёплый пол достаточно монтировать на площади в 70 % от общей для того, чтобы помещение обогревалось полностью.

Существуют основные цифры, по которым можно определить расход электрической энергии:

  • Например, при уютном обогреве мощность установленного тёплого пола колеблется от 110 до 160 Вт на 1 м².
  • А если такой пол является основным источником обогрева, то мощность составит до 200 Вт на 1 м².

Энергосберегающий тёплый пол тратит много электроэнергии только на период прогрева, то есть выхода на рабочий режим. Когда заданная владельцем температура достигнута, то потребление энергии снижается и наступает период поддержания указанного значения.

Тёплые полы выпускаются многими производителями. Подробнее об этом тут.

Пример расчёта

Рассмотрим подробнее, сколько энергии потребляет тёплый пол, и сделаем более точный расчёт. Посчитаем максимальное потребление системы в комнате площадью 14 м² в стандартном доме типа «хрущёвка».

Площадь участка, который будет обогреваться, составляет 10 м².

Мощность нашей отопительной системы 150 Вт на 1 м², поэтому общая номинальная мощность будет вычисляться следующим образом: 150 Вт х 10 м² = 1,5 киловатта.

Если взять, что пол включён постоянно, то в сутки он функционирует в среднем 8 часов. Это время умножаем на 1,5 киловатт и вычисляем максимальное потребление энергии в день: 1,5 кВт х 8 ч = 12 кВт/ч.

Вычислим расходы в месяц: 12 кВт/ч х 30=360 кВт/ч. На территории России цена на 1 кВт/ч будет разниться, например, в Москве составляет 5,38 рублей за 1 кВт при одноставочном тарифе. В итоге получается, что потребление электроэнергии тёплым полом обойдётся вам: 360 кВт/ч х 5,38 рублей = 1936,8 рублей.

Помните, что это максимальная цифра, а реальный расход энергии будет меньше за счёт выключения системы летом, установки термостата, следящего за температурой, и т.д.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Пример расчета

Чтобы рассчитать, сколько потребляет теплый пол, надо:

  1. Определить активную площадь напольной отопительной системы.
  2. Помножить ее на мощность за квадратный метр, указанную в паспорте.

В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

График потребления электричества

Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.

При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.

Сравнение разных систем обогрева

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола — тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо — самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Заключение

  • Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
  • Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
  • Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
  • Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.
