Цены на услуги по разработке и устройству
При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.
Кроме того, при составлении смет учитывают:
- Способ проведения работ — ручной или механический.
- Типы применяемых механизмов и машин.
- План перемещения земли и расстояние перевозок.
- Этап закрепление стен.
- Присутствие подземных вод и расположение наземных водоемов.
- Параметры грунта.
Пример сметы можно скачать здесь.
Примерная стоимость на разработку, засыпку, вывоз:
| № | Вид операций по расчету | Единицы измерения | Цена, рублей |
| 1 | Рытье песчаного грунта вручную | м3 | 720 |
| 2 | Разработка глинистого грунта и засоренного грунта с камнем, ручным способом | м3 | 1000 |
| 3 | Засыпка грунта методом послойной трамбовки | м3 | 500 |
| 4 | Выбор грунта с использованием экскаватора | м3 | 200 |
| 5 | Вывоз грунта транспортом | м3 | 400 |
| 6 | Обратная засыпка | м3 | 550 |
| 7 | Исправление профиля днища — грейдирование | м2 | 40 |
| 8 | Уплотнение грунта | М2 | 109 |
| 9 | Планировка основания механическими средствами | м2 | 130 |
Пример расчета расценок на выемку:
- Периметр выемки, 52 м.
- Площадь выемки, 160 м2.
- Глубина выемки, 3 м.
- Отношение глубины к длине откоса 1 : 2.
- Стоимость копки, 200 руб за куб (1 м3).
- Стоимость транспортировки, 450 руб./м3.
- Объем выборки грунта, 948.00 м3.
- Стоимость работ. 189600 руб.
- Стоимость перевозки грунта, 426600 руб.
Разновидность котлованов под фундаменты
Перед тем, как заняться устройством котлована под заданный фундамент, нужно понять, какие виды существуют в принципе. Вот они:
- траншеи – отверстия в земле в форме трапеции, более широкой сверху и сужающейся книзу (используются для ленточного фундамента);
- котлованы – глубокие ямы в виде параллелепипеда, куба или полусферы (для плитного основания);
- отверстия для свай (если фундамент будет свайно-винтовым).
Различается и форма стенок. Они бывают:
- ступенчатыми;
- наклонными с откосами;
- вертикальными;
- с угловыми креплениями.
Незаглублённый плитный фундамент обычно обходится неглубоким котлованом с вертикальными стенками. Ступенек, откосов и дополнительного укрепления требуют заглублённые основания, чтобы стены не рассыпались, когда почва даст усадку.
Чтобы определиться, какой из видов нужен вам, следует изучить ландшафт:
- степень сыпучести почвы – для песчаной допускается глубина около 1 м., для глинистой – 1,5 м., для плотной каменистой – 2 м.
- глубину промерзания – низшая точка котлована должна быть на 0,5 м. глубже этой величины;
- положение грунтовых вод – дно котлована должно быть на 0,5 м. выше этой отметки.
Также учитываются высота здания и материал, из которого оно будет построено. Затем производятся расчёты, и только после этого можно переходить непосредственно к работе.
Почему стоит заказывать земельные услуги у специалистов
Подземные коммуникации применяют во всех регионах страны для устройства и организации фундамента здания, водо- и газопровода, канализации, подводки кабелей различного назначения, парковки, гаража, подвала и т. п.
Ошибочно считать проведение земельных работ низкоквалифицированным делом, с которым легко справится любой физически подготовленный человек с лопатой. Неспециалист легко способен попасть в неприятные ситуации, которые повлекут за собой материальный ущерб и представляют угрозу для жизни или здоровья:
- обвал грунта, в который может попасть землекоп;
- нахождение глубинных пустот, в которые способен угодить работник или оборудование;
- нарушение целостности существующих подземных коммуникаций: электрокабель, газоводопровод и пр.
Опытные специалисты заключают с клиентом договор, в котором с заказчика снимается всякая ответственность за появление подобных рисков. Еще один немаловажный плюс профессионалов – это то, что траншея будет вырыта с учетом проектно-технических требований к коммуникациям. Следовательно, будут соблюдены все необходимые параметры для правильной эксплуатации: уклон, параллельность стенок и поверхностей, оптимальное заглубление и т. д.
https://youtube.com/watch?v=_d8NBr70aYM
Советы новичкам
Нередко новички допускают ошибки при копке траншеи. Чтобы избежать неприятностей, следует прислушаться к рекомендациям профессиональных строителей:
- Если предполагается, что по дну углубления будут перемещаться рабочие, или придется выполнять гидроизоляцию стен основы, то ширина траншеи должна возрасти на 0,5-0,6 м;
- Если глубина траншеи превосходит 1,3 м, рабочие могут спускаться в нее исключительно после проверки креплений и откосов;
- Нельзя забывать о мерах безопасности: если стены углубления не закреплены, базис стоит закладывать сразу после выработки почвы. Если пренебречь этим правилом, в несколько раз возрастет риск обвала стен.
Критерии выбора оборудования для копки
Выбор типа и модели специализированного оборудования является сложной задачей и зависит от ряда факторов. При рытье котлована обычно используются мощные поворотные экскаваторы. Это могут быть колесные или гусеничные экскаваторы.
При этом учитываются следующие соображения:
- объем запланированных работ,
- форма котлована,
- тип почвы, грунтовые воды, заболоченные земли
- текущее состояние объекта
- наличие подземных коммуникаций,
- доступность сайта,
- Основным недостатком краулеров являются транспортные проблемы. Обычно это оборудование перемещается только по участку. Для транспортировки экскаватора к месту раскопок требуется специальная погрузочная платформа (прицеп). Это дополнительный фактор затрат для клиента.
Виды земляных сооружений
Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.
Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:
- каналы;
- плотины;
- водохранилища;
- дамбы и прочие сооружения.
Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.
Котлован — это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.
Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.
По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.
Откосы – это наклонные боковые стенки выемок или насыпей
Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.
Проведение земляных работ на стройплощадке
При эксплуатации земляных сооружений они не должны:
- изменять своих очертаний и линейных размеров;
- просаживаться;
- размываться водой или поддаваться действию осадков.
Прокладка водопроводов, подземных линий электропитания, канализации, строительство фундаментов под здания не обходятся без рытья траншей, либо котлованов. В строительстве приняты специальные определения для обозначения элементов конструкций данного типа. Все работы обязательно должны проводиться со строгим соблюдением правил безопасности, чтобы свести к минимуму возможность возникновения несчастных случаев.
Разновидности котлованов
Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:
- наличию откосов;
- применению креплений, предназначенных для предотвращения осыпей грунта;
- типу боковых поверхностей (стенок).
Стенки котлованов могут быть:
- вертикальные;
- наклонные;
ступенчатые.
Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:
- анализ свойств грунта: установление его группы и вида;
- определение нагрузок от возводимой постройки;
- вычисление глубины выемки;
- установление наличия старых коммуникаций;
- определение глубины залегания подземных вод;
- анализ погодных условий местности.
Выбор способа проведения работ определяется в зависимости от следующих факторов:
- типа и габаритов строимой конструкции;
- глубины заложения фундамента;
- объема предстоящей деятельности.
Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.
Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.
Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.
Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

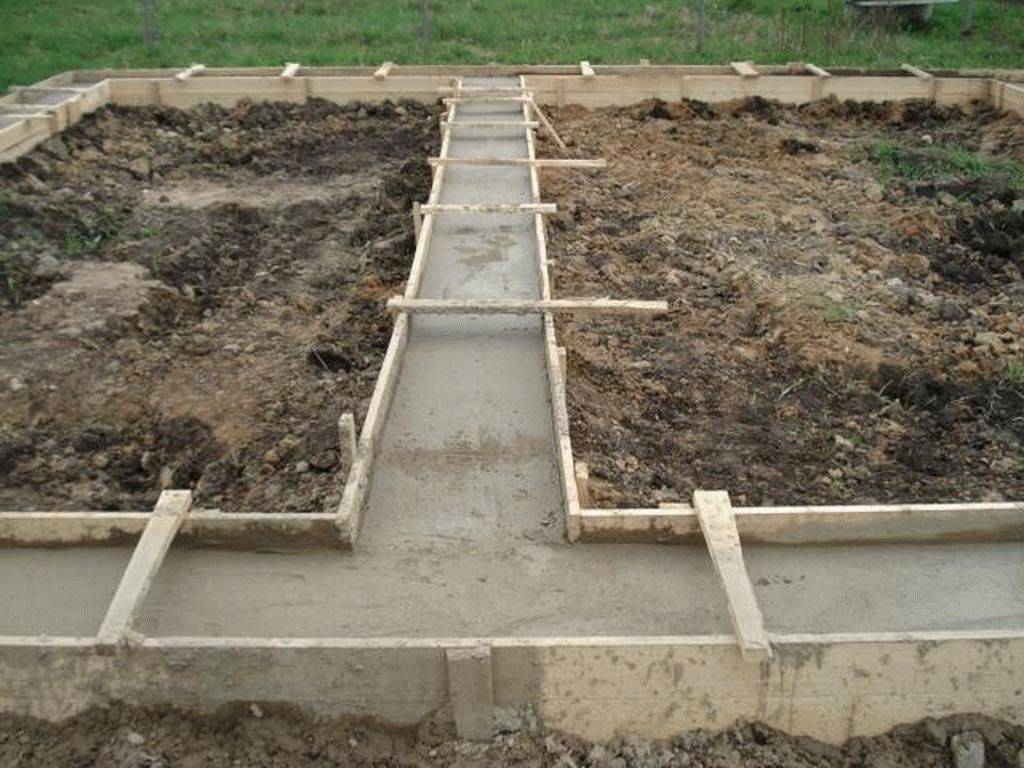

Порядок работ по устройству фундаментной ленты
Заливка фундамента:
| Этапы | Комментарий |
Расчистка | Территорию очищают от старых построек, ненужных кустарников и деревьев, полностью снимают плодородный слой грунта. |
Геодезические работы | Если в доме предусмотрен цокольный этаж, фундаментная лента сооружается в котловане. В домах без подвалов, особенно на фундаменте мелкого заложения, разрабатывают не котлован, а траншеи. И в том, и в другом случае разбивка контура выполняется в соответствии с чертежом, в котором прописаны размеры фундаментов. Для этого сначала определяют основные оси здания и закрепляют их на обноске. Затем выносят проекцию контуров опорной части, закрепляя её забивными стульчиками с натянутыми по ним двойными рядами бечёвки. Именно по ним и будет ориентироваться экскаваторщик. |
Нарезка траншей | Копать начинают от угла здания, постепенно продвигаясь по контуру будущих стен. Глубину контролируют, время от времени опуская в выработку вехи. Иногда при копке глубоких траншей приходится укреплять щитами осыпающиеся стенки. |
Устройство насыпных слоёв | Толщина насыпных слоёв тоже определяется расчётом. При строительстве одноэтажного частного дома предусматривается подушка из крупнозернистого песка высотой 15 см, насыпаемая слоями по 5 см, с обязательной проливкой и утрамбовкой каждого. На нестабильных грунтах поверх песка насыпают ещё и 10 см щебня — либо эти материалы просто смешивают, так же послойно уплотняя. |
Установка опалубочных щитов | После того, как дно траншеи полностью подготовлено: дно отсыпано и утрамбовано, монтируют опалубку. На картинке инвентарная, многоразового использования. Одноразовая сбивается из обрезной доски, соединяемой брусками или стальными уголками. Чтобы стенки не деформировались, их укрепляют подпорками. Рекомендуем прочесть: как залить ленточный фундамент без опалубки. |
Армирование | На следующем этапе из арматурных стержней толщиной 10-12 мм собирают пространственный каркас, конструкция которого определяется расчётом. Чтобы под ним образовался защитный слой бетона, каркас устанавливают на специальные подставки-стульчики. |
Бетонирование | Далее внутрь опалубки заливают бетонный раствор класса В20. Как и в случае с насыпными слоями, делается это послойно, с уплотнением бетона путём штыкования или вибрирования. Верх заглаживают правилом или кельмой, выравнивая по маякам на опалубке, или торцам вдавленных штырей нужной длины. Затем поверхность железнят сухим цементом и оставляют ленту для затвердевания. |
Подготовка и полезные рекомендации

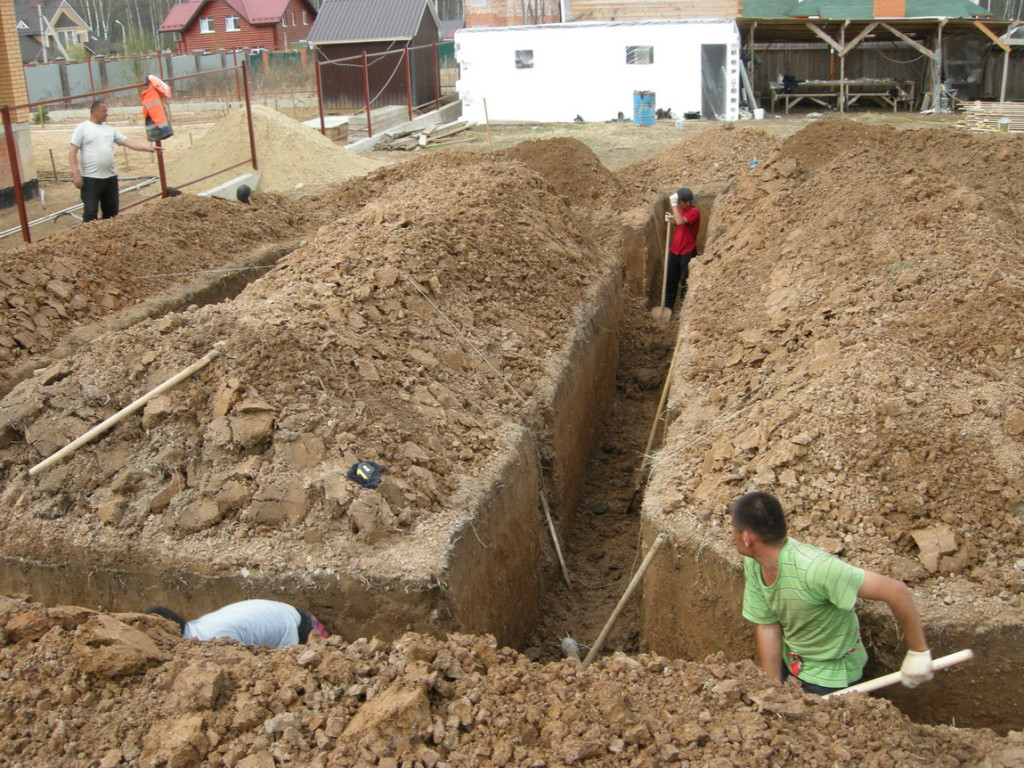

Траншея под ленточный фундамент
Идеальный вариант выкопать траншею под ленточный фундамент – использование специальной техники. Но не всегда это возможно. Также много людей предпочитают экономить или же создать дом собственноручно – для них это просто принципиально
В таком случае перед началом работы нужно обратить внимание на несколько моментов:
Оценка свойств грунта. Без изучения хотя бы основных характеристик почвы, существует вероятность выбрать неправильную глубину и ширину основания, что может закончиться плачевно или же приведет к бессмысленной трате материалов.
Очистка территории. Началу работы должна предшествовать подготовка площадки под будущий дом или другое сооружение. Избавьтесь от всей растительности и корней.
Правильные расчеты
Сооружая ленточный фундамент или любой другой, важно проводить работу по уже созданному проекту. Это убережет от ряда ошибок и станет гарантией долговечности здания.
Рытье траншеи в недоступном для техники месте
Для малоэтажного строительства наиболее часто выбирают ленточный фундамент. Такой выбор позволит соорудить надежный дом, при условии определения правильной глубины и ширины.
Ширину выбирают в полном соответствии с толщиной стен и особых проблем с этим параметром нет. Глубина же редко определяется с помощью специалистов (многие просто экономят на этом). Поэтому вместо профессионального расчета используется опыт соседей или спрашивается совет у знакомых строителей. Много домов, сооруженных без специальных исчислений, стоят многие годы, но существует большой риск «прогадать».
При самостоятельной работе мало кто уделяет должное внимание и армированию. О создании каркаса речи идти вообще не может
Его заменяют брошенные в траншею металлические прутья. Это выглядит примерно так:
- Готовится траншея.
- Она на 50% заполняется гравием.
- Сверху бросают прутья для армирования.
- Заливается бетон.
В большинстве случаев такой ленточный фундамент под дом имеет ширину 0.4-0.5 м.
Технология (если этот процесс можно так назвать), описанная выше, считается заведомо неправильной по ряду причин:
- Глубина и ширина траншеи зависит исключительно от показателя необходимой несущей способности основания, свойств грунта (на них может влиять даже пора года).
- Гравийная подушка обеспечивает равномерность подачи нагрузки от основания на почву. В случае если она не была утрамбована, произойдет проседание в участках с неровным дном траншеи и целесообразность использования подушки будет сомнительной: она не сможет выполнять поставленную задачу. Утрамбовка проводится «послойно» с помощью специального оборудования: виброкатка или виброплощадки. Толщина подушки должна быть больше 0.15м, а иногда превышает и 1 м. до
- Без правильного изготовления каркаса армирования, выполненного из прутьев оптимального в конкретном случае диаметра и сечения, фундамент не будет иметь достаточное сопротивление растягивающей нагрузке. Даже при использовании бетона высоких марок, он будет хорошо выдерживать только давление на свою поверхность. Расположение прутков исключительно в средине основания и на 50% не поможет достичь необходимых показателей сопротивления растягивающим нагрузкам. В результате пойдут трещины по всему дому.
Все процессы необходимо выполнять с технологической точки зрения правильно – это станет гарантом прочного и долговечного основания.
Как облегчить копку в ручную траншеи.
Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м
Как проложить трубопровод в земле:
Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки
Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы
Увеличивают угол положения водопровода, если это потребуется.
Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.
Прокладка водопроводных труб из стали
Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.
Геодезические работы
Первым этапом при возведении любого сооружения являются следующие работы:
Очищение необходимой площади от кустов, деревьев, старых построек, и других объектов, которые могут оказаться на предполагаемой для строительства территории. Если планируется снос старых зданий, нужно получить разрешение на это. Придется представить проект будущего фундамента и всего строения, что можно сделать самому или с помощью специалистов.
Необходимо точно рассчитать расположение основных линий фундамента, ведь они станут основой будущего дома. Здесь учитывается тип грунта, где находятся линии коммуникации и границы участка.
Определение углов постройки. Намечаются они на земле с помощью колышков или небольших металлических уголков
Важно правильно померить все расстояния. Это позволит избежать возможных перекосов
Разметка правильных прямых углов фундамента. Выполняется она за счет измерительных приборов и веревок, которые привязывают к колышкам. Затем хорошо натягивают их. Так удается вычислить расположение наружных и внутренних стенок фундамента.
Геодезические работы требуют большого терпения, умения точно производить все необходимые расчеты. Их можно выполнить самому или обратиться за помощью к специалистам.
Куда девать выкопанный грунт
Верхний плодородный слой почвы лучше сразу отделить от остальных грунтов и равномерно распределить по участку. Это актуально для ручного способа рытья траншей.
Песчаными и глинистыми почвами можно заполнять внутренний периметр фундамента в зданиях без подвала. Если на участке имеются сильные перепады рельефа, избыток грунта поможет их сгладить.
Постарайтесь заранее рассчитать объем удаленных слоев почвы, подумать, сколько кубометров пригодно для дальнейшего использования. Все излишки надо вывезти с участка и выгрузить в согласованном с компетентными органами месте.
Расскажите об этой статье друзьям в соц. сетях!
Подготовка участка для рытья
Чтобы подготовить участок выполняют следующие действия:
- выкорчевывают все мешающие постройке деревья и пни;
- удаляют и вывозят камни;
- снимают верхний слой дерна.
Для экскаваторщика важно знать места складирования верхнего слоя почвы, грунта для обратной засыпки. Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке
Также нужно определить место вывоза основного объема земли, который впоследствии не понадобится на участке.
После этого, если на участке имеются подземные коммуникации, нужно их вскрыть при помощи шурфа и разметить их расположение на участке, защитить коробами с предупредительными знаками.
При отметке внешних границ будущего здания можно применять железные пруты длиной от полуметра с красными флажками на них, для хорошей видимости.
Для обеспечения проезда спецтехники вся поверхность земли должна быть тщательно спланирована по ширине и высоте. Имеющиеся неровности рельефа удаляют при помощи бульдозера, срезая излишнюю высоту до 15 см и перемещая его в отвал. Точно таким же образом планируют ширину прохода экскаватора, отмечая проездную часть, равную ширине прохода бульдозера в одном направлении.
При планировке участка перемещение грунта проводят на первой передаче машины, а возвращение в забой при помощи заднего хода без разворота бульдозера.
После этого нужно провести геодезическую разбивку местоположения траншеи. То есть сделать разметку территории и установить временные реперы (колышки или бруски), которые послужат отправной точкой для измерения правильности глубины траншеи.
Выполнение работ по строительству котлованов
Такой процесс условно делится на определенные стадии:
- на участке, отведенном под строительство здания, выполняется проверка на предмет прохождения коммуникационных линий, схем которых можно уточнить в местных административных органах. Если такие системы имеются, придется получать письменное согласование на порядок выполнения земляных работ с организациями, обслуживающими данный участок;
- готовится площадка под строительство частного дома или другого сооружения, снимается плодородный состав почвы на сорокасантиметровую глубину;
- откачивается вода, устраивается водоотводная канава;
- проводятся земляные работы. Если глубина котлована под монолитный или другой фундамент превышает 1.25 м, устанавливаются опорные брусья, чтобы предотвратить осыпание грунта, устраивают ступени.
Под ленточный фундамент
Если предстоит устраивать котлован под фундамент ленточного типа для гаража или другого здания, он выглядит в виде заглубленной траншеи, своими размерами предусматривающей выставление опалубочных щитов.
Размеры определяются следующим образом – параметры длины и ширины увеличиваются на тридцать – сорок сантиметров, ширина траншеи равняется сумме аналогичного значения стен и зазорного участка в пятьдесят сантиметров под установку щитов.
Сначала определяются границы будущего основания на поверхности грунта, определяется самый высокий угол. После этого разрешается копать, используя лопату или трактор и периодически контролируя вехами глубину.
Грунт ссыпается неподалеку, чтобы было чем засыпать обратную подсыпку и дренажную систему.
Плитный
Пошаговая инструкция устройства такого фундамента в вытрамбованном котловане выглядит следующим образом:
при небольшом заглублении размеры соответствуют фасадным параметрам объекта. Если предстоит заливка плитного фундамента с утеплением на большую глубину, суммируют размеры несущих стен здания и высоту основания;
грунт разрабатывается постепенно, первым слоями по пятьдесят сантиметров с постепенным уменьшением их толщины. В итоге на стенах формируются ступени. Кстати, если кто-то не знает, как копать фундамент на склоне, используйте данную технологию.
Такой тип фундамента удобно заливать под стандартные постройки – дом 8 на 8 или дом 10 на 10 м. Он является идеальным решением для возведения трехэтажных зданий, представляет собой цельную железобетонную конструкцию, почти не дающую усадки и не опасающуюся пучений почвенного состава.
Столбчатый
Рассмотрим, как выкопать ямы под столбчатый фундамент. В таком случае по периметру объекта готовится под фундамент полуметровая траншея (как для укладки водопровода), на дне которой устраиваются шурфы для опорных столбов. Отметим, что такая несущая конструкция выполняется без опалубки.
Какой формы должна быть яма?
Многие знают, что форма котлована под фундамент зависит именно от основания постройки. Так, например, под частный дом необходимо рыть котлован прямоугольной формы, а под фундамент ленточного типа стоит рыть так называемую траншею. Если основание столбчатого типа, то требуется сделать так называемые скважины, для которых применяется специальная техника.
Котлован правильной формы раскопан спецтехникой
Что касается глубины и ширины, то здесь немного посложнее. Как правило, глубина ямы будет зависеть от расположения грунтовых вод, а также и от промерзания грунта. При этом необходимо помнить, что подошва основания должна быть погружена в землю на 30-40 см ниже, чем глубина промерзания грунтового покрытия. А что касается грунтовых вод, то котлован должен быть выше их. Так, между этими параметрами нужно найти некий баланс.
Каковы должны быть размеры котлована под фундамент? Здесь важно помнить одно простое правило: фундамент должен быть по ширине и длине на 30-40 см длиннее и шире фасада постройки (это на 15-20 см с каждой стороны). Важно знать еще одно правило: зависимость габаритов ямы от глубины залегания фундамента
Если представить фундамент в поперечном разрезе, то он будет напоминать по форме трапецию. Это такое правило безопасности. Считается, что в этом случае постройка стоит более устойчиво.
Данные нормы должны строго соблюдаться. Помните, что фундамент – это очень важная часть всей постройки. Именно от того, насколько точно будут определены размеры, будет зависеть устойчивость дома.
Изготовление траншеи под основу
Выполнение углубления под основу способно оказать негативное влияние на несущую силу почвы как на участке под застройку, так и на соседских участках. Это следует учесть, дабы не разрушить хорошие отношения с соседями.
Также стоит позаботиться о дренаже для отвода воды. Чаще всего проводящие влагу канавы устраивают на расстоянии 1,5 м от границы траншеи.
Как копать траншею под фундамент? Для начала со строительной площадки снимается верхний плодородный слой грунта (толщина пласта – 25-30 см). Выработанная земля перемещается на место, где будут высаживаться растения.
Строго по разметке производится копка. Вынутая почва увеличивается в объеме, поэтому ее придется вывозить. Естественно, часть грунта понадобится для засыпки базиса и низких мест территории. Оставшуюся землю следует утилизировать.
При копании вручную пласты почвы со дна траншеи снимаются с особой аккуратностью, так как повреждение плотности слежавшихся слоев грунта чревато снижением их устойчивости.
В стабильных неосыпающихся почвах траншею разрешено рыть строго по размерам основания, так как грунт послужит опалубкой во время укладки бетонного раствора. В таком случае стены углубления выравниваются, и на них настилается гидроизоляция (полиэтилен, геотекстиль или рубероид), защищающая конструкцию от почвенных вод.
В слабых почвах, склонных к осыпанию, стены траншеи выполняются под наклоном или укрепляются деревянной или фанерной опалубкой.
Глубина траншеи под ленточный фундамент варьируется в зависимости от вида грунта. Если на участке преобладает:
- Песчаная или гравийная почва – максимальная глубина траншеи должна равняться 1 м;
- Супесчаная порода – 1,30 м;
- Глинистый грунт или суглинок – 1,5м;
- Особо плотная почва – 2 м.
Во время выкапывания углубления могут прорезаться водоносные пласты почвы, что приведет к перемене движения подземных вод. Это чревато вспучиванием или осадкой почвы, что пагубно повлияет на состояние готового базиса. Единственный выход в подобной ситуации – расширение траншеи.
По уровню прорезанного водоупорного пласта выполняется расширяющий уступ таким образом, чтобы была возможность выкопать по периметру канаву для водоотвода.
Максимальное количество уступов для:
- Скалистых пород – 3 штуки;
- Остальных типов грунта – 5 штук.
Минимальное соотношение высоты уступа к ширине:
- 1 к 2 – для глинистых почв;
- 1 к 3 – для песчаных грунтов.
Дно готовой траншеи обязано быть ровным, чтобы его не пришлось выравнивать при помощи песчаной засыпки. Она может повлиять на усадку фундамента в будущем.
Также необходимо выровнять стены базиса – они должны быть строго вертикальными. Если об этом не позаботиться и оставить стенки наклонными, то в холодное время года почва вокруг основания подвергнется пучению и постепенно разрушит конструкцию.
После выравнивания траншея под фундамент своими руками будет готова. На ее дно настилается геотекстиль. Далее засыпается и уплотняется песчано-щебневая подушка, толщина которой должна равняться 15 см. Влага из дренажа постепенно выкачивается. В траншею устанавливается опалубка, производится армирование и выполняется укладка бетона.
Использование строительной техники
Чаще всего проще и дешевле копать фундамент своими руками. Использование габаритной техники будет лишним. Траншею можно создать самостоятельно при небольших габаритах здания. Сюда же относятся и процедуры по возведению основы под бани, веранды и пристройки. Использование техники влечет за собой увеличение стоимости процедуры. Но благодаря трактору можно крупно сократить время, которое будет затрачено на раскопки.
Копка фундамента экскаватором потребуется не только при объемных работах, но и случае, когда получаемый грунт необходимо вывозить на транспорте с территории. Экскаватор сможет в короткие сроки вывезти больший объем почвы при сравнении с той работой, которую сможет выполнить человек. При работе над крупными проектами работать руками будет невозможно из-за количества получаемого лишнего грунта.
Но даже после того, как были применена землеройная техника, останется некоторый объем ручной работы. Заключается она в уплотнении котлована и закреплении стен для предотвращения осыпания. Также потребуется засыпать подушку для дальнейшего строительства фундамента.
Расчет длины, ширины, глубины, выбор формы котлована
Котлован проектируется с учетом выбранного и рассчитанного конкретного фундамента для сооружения. Учитываются следующие условия: тип основания, глубина расположения грунтовых вод, промерзания почвы, тип грунта, габариты, вес сооружения. Земляные работы начинаются только после проведения геологических изысканий и анализа климатических условий местности. Рытье осуществляется с учетом норм СНиП 3.02.01.
Форма котлована зависит от типа фундамента. Основные разновидности:
- одна большая, прямоугольная яма для монолитного, плитного основания;
- траншея под ленточный фундамент;
- отдельные, квадратные или круглые ямы при возведении столбчатого;
- скважины для свай.
Глубина выбирается с учетом нескольких факторов:
- Промерзание почвы. Дно котлована опускается ниже его уровня на 25-40 см.
- Расположение грунтовых вод. Они лимитируют максимальную глубину котлована, т.к. его дно располагается на 40-50 см выше уровня залегания водного пласта.
- Тип грунта. Для песчаника или гравелистой структуры — от 1,1 м, супесчаников — от 1,3 м, глинистых почв и суглинков — от 1,4 м, для плотного грунта — от 1,8 м.
Указанные правила устанавливаются для типового, заглубленного фундамента. При возведении мелкозаглубленного основания глубина выбирается в пределах 0,4-0,7 м независимо от приведенных выше факторов.
Площадь зависит от несущих способностей грунта и габаритов самого строения. В расчете площади основания учитывается полная нагрузка (полный вес сооружения во время эксплуатации с учетом внутреннего обустройства, а также ветровой и осадочной нагрузки) и допустимое удельное давление на грунт. Размеры котлована выбираются так, чтобы его дно превышало длину и ширину строения на 40-60 см, что позволяет устанавливать опалубку и укрепление стенок.
Стенки котлована не должны осыпаться, создавая риск для строителей. Могут потребоваться работы по формированию откосов или ступенек, установке противоосыпного крепления. По форме стенки могут быть вертикальными, наклонными и ступенчатыми. Уклон помогает предотвратить их осыпание. С учетом параметров почвы он выбирается в таких пределах: песчаники — до 45°, супеси — 25-40 °, глины и плотные грунты — 0-20°.
Для планирования земляных работ важно заранее рассчитать объем выемки грунта (V) и обратной засыпки (Vз). Используется формула V = H / 6 (ab + cd + (a + c) (b+d), где: Н — глубина, а, b — ширина и длина дна, с, d — ширина и длина котлована на поверхности
Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента.
