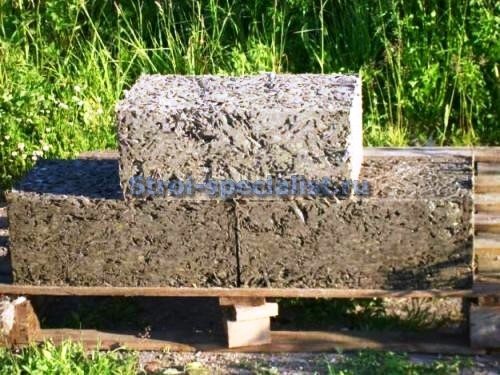

Производство шлакоблока своими руками

Когда-то такой вид строительного материала изготавливался только при помощи специального оборудования, и камеры для пропаривания, самостоятельное производство считалось невозможным. Теперь можно самостоятельно изготавливать шлакоблоки, используя вибростанок, и необходимые компоненты. Также для выполнения работ понадобиться наличие ровной площади, и возможность подключения к электрической сети. Чтобы самостоятельно изготовить шлакоблоки, понадобится вода, наполнитель, цемент, и пластификатор. Цемента используют в зависимости от марки, наполнителем могут служить различные материалы, шлак, песок, опилки, керамзит или другие компоненты. Основным компонентом при изготовлении является цемент, к нему добавляют остальное сырье, и воду.

Обычно при производстве используется портландцемент 400 марки, при использовании другого вида цемента, отличаются пропорции. Если используют марку ниже, то увеличивают количество добавляемого материала на 15%, тогда можно добиться высокого качества раствора. В качестве наполнителя также можно использовать различные строительные отходы, и другие материалы. Выбор всех компонентов зависит от необходимой себестоимости, и качества шлакоблока. Добавление пластификатора не является обязательным, но необходимо помнить, что он улучшает качества материала.

Такая добавка помогает увеличить показатель морозоустойчивости, и влагоустойчивости, повышает прочность материала, ускоряет процесс застывания. Благодаря быстрому застыванию, быстро освобождается площадь, и можно приступать к изготовлению следующей партии, что помогает повысить производительность. Для изготовления одного элемента добавляют всего 5 грамм пластификатора.

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие	Объем, л, на один блок	Прочность высохшего блока на сжатие, кг/см2	Морозостойкость готового блока, циклов	Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм	10	30-40	30	0.35-0,4
Песок до 3 мм	1,8
Цемент	2,75
Вода	1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

• шлак – 7 частей;
• песок – 2 части;
• цемент – 1,5 части;
• вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Сборка основания станка

Для изготовления основания понадобится профиль толщиной 4 мм. и труба. Из профиля делается опорная рамка, на которую крепятся колеса. К опорной рамке привариваются две вертикальные стойки, по которым на ползунках будет передвигаться форма для шлакоблоков. Вверху стойки соединяются между собой трубой, которая будет служить одновременно ручкой для оператора и опорой для подъемного механизма.

Подъемный механизм представляет собой прямоугольную рамку из профиля, которая крепится на поворотных втулках к поперечной трубе. Сама рамка соединяется с формой при помощи цепей от мотоцикла или мопеда.

К форме прикрепляется электродвигатель с двумя валами, на концах которых устанавливаются эксцентриковая система. При включенном электродвигателе форма будет вибрировать, утрамбовывая загруженный материал.

Работает конструкция следующим образом. Форма устанавливается на площадку и наполняется подготовленным раствором. Затем она накрывается крышкой и придавливается весом оператора. В этот момент запускается электродвигатель. Время его работы определяется весом оператора и консистенцией базового раствора. После чего форма поднимается механизмом, и конструкция передвигается на новое место.

Видео с использованием вышеописанного станка для изготовления шлакоблоков

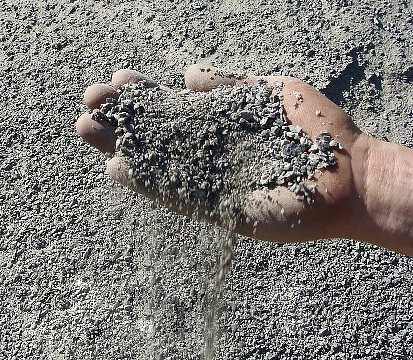

Подготовка шлака к работе

Разные фракции придают определенные характеристики шлакоблоку. Небольшие увеличивают прочность и потери тепла, крупные – наоборот. Поэтому смешав 3 части мелких и 7 частей крупного размера, можно получить «золотую середину». За 6 часов до замеса шлак желательно увлажнить, чтобы обеспечить надежное соединение между наполнителем и крупинками цемента.

В наполнителе не должны присутствовать лишние примеси: земля, несгоревший уголь и щепки, поэтому его необходимо заранее просеять. У этого материала есть определенная доля радиации, при самостоятельном изготовлении стоит узнать, откуда привезено сырье, или использовать отходы от своей печи.

Способы производства

Для выпуска небольшого количества стройматериалов потребуются формы под заливку блоков необходимого размера и емкость для замешивания раствора. Число форм зависит от объема стройматериала, потому что готовые изделия будут сохнуть прямо в них. Их делают из деревянных плах или металлических листов. Они имеют вид открытого ящика с дном и боковыми гранями.

Для экономии материала сооружают матрицу с несколькими ячейками. Это позволяет заливать в одну форму 4-6 шт. При этом способе производства раствор замешивают пожиже, чтобы его масса была более однородной и плотно растекалась по заготовке. Размеры могут быть стандартными (40х20х20 см) и индивидуальных форм. Для предотвращения деформации короба от влажности в процессе работы, рекомендуется окрасить его внутренние поверхности.

С целью снижения веса и экономии раствора в уже залитую форму вставляют пуасоны (это болванки или бутылки), которые через 6-8 часов убирают, а в изделии остаются отверстия. В зависимости от размера элемента количество пуасонов может быть 2 или 3. Около суток блоки сушатся в форме, после чего их аккуратно вынимают и складывают штабелями. Требуется 28 дней, чтобы они полностью высохли и обрели необходимую прочность.

Второй способ производства шлакоблоков предусматривает применение специального оборудования. Он гарантирует более высокое качество и позволит за счет увеличения количества наладить даже свой собственный бизнес. Для этого понадобится бетономешалка и вибростол, который даст возможность уменьшить число форм для заливки и значительно снизить время изготовления самих блоков.

Инструкция по изготовлению вибростола

Этот станок можно купить готовый или сделать и самостоятельно. Схема сборки довольно проста: потребуется лист стали толщиной 2-3мм, двигатель асинхронный мощностью от 100 Вт, грузы для вибрации и дисбаланса, болванки для пустот.

1. Из листа стали отрезаем заготовки следующих размеров в количестве двух штук: по 40х25 и 20х25, 40х15 см – козырек, 4х4 – четыре ребра и 39.5х19.5 – один прижим.

2. Из пластин 40х25 и 20х25 см варим форму, длина – 40, ширина – 20, высота – 25 см. Сварной шов делаем только снаружи.

3. От металлической трубы диаметром 8 см для будущих отверстий отрезаем 3 части, каждая длиной 25 см.

4. Отрезки труб помещаем внутрь формы строго горизонтально в один ряд. Обязательно на одном расстоянии между собой и от стенок короба. Затем заготовки привариваем к корпусу и друг с другом ребрами 4х4 см, которые должны располагаться в верхней части.

5. Прикрепляем вибратор к длинному краю матрицы, сначала вставив его в монтажные отверстия, а болты затягивают гайками и обваривают сваркой.

6. Над вибратором желательно прикрепить козырек, который будет служить защитой двигателя от раствора и воды. На его край приваривают ножку – это дополнительная опора. Она даст конструкции необходимую устойчивость, так как центр тяжести всего устройства из-за вибрации будет смещен в сторону.

7. К ручкам конструкции привариваются фиксаторы.

Технология производства шлакоблоков

Данный производственный процесс включает в себя три этапа.

Этап первый

На первом следует приготовить полусухую бетонную смесь, которая будет состоять из цемента, воды и отсева. Данная технология позволяет существенно сэкономить цемент, так как не потребуется добавлять большое количество воды. Возможно (но совсем не обязательно) добавление пластифицирующей добавки (в среднем 5 грамм на один блок), которая будет обеспечивать:

• быстрое набирание прочности блоков (особенно актуально при ограниченной производственной площадке);
• улучшение качества готового изделия (уменьшается количество трещин);
• повышение водонепроницаемости и морозостойкости шлакоблока;
• существенное увеличение производительности.

Приготовить жесткую смесь желательно с помощью бетономешалки, иначе потребуется затратить большие физические усилия для этого. Зачастую ручной труд используется в случае небольшой производительности и малых вибростанках.

Этап второй

На втором этапе свежеприготовленный раствор выгружают в формы вибропресса (обычно с размером 390х190х188).

Эти формы могут быть как цельными, так и с пустыми образованиями. Жесткая смесь подвергается уплотнению за счет действия вибрации и силового прижима пуансоном. После этого матрица поднимается, а на поддоне получается готовый стеновой блок. Процесс вибропрессования длится от 10 и до 90 секунд – в зависимости от прижима станка (усиленного или обычного). Получившийся блок должен держать форму и не рассыпаться во время высыхания

Это происходит благодаря технологии замеса жесткого раствора, поэтому крайне важно строго соблюдать пропорции компонентов. Смесь не должна быть чрезмерно жидкой или сухой

Этап третий

На последнем этапе происходит процесс затвердевания готовых изделий, который продолжается 36-96 часов при естественной температуре. Все шлакоблоки набирают прочность для складирования. Этот период можно значительно сократить, если добавить в замес специальные добавки (фулерон, релаксол и др.). С помощью грузоподъемных механизмов, для складирования и последующей пропарки можно использовать многоярусные стеллажи. Благодаря этому увеличится прочность изделий и сократится время для их затвердевания

И что немаловажно – производственная площадь будет использоваться с максимальной эффективностью. Окончательное затвердевание шлакоблоков будет длиться 20-27 дней в помещении с температурой не ниже 18 градусов. Повышенная влажность будет препятствовать пересыханию готового изделия

Дополнительный этап — изготовление цветных шлакоблоков

Данный этап в расчет бизнес плана не берем (т.к. в качестве кладочного материала чаще всего используется обычный серый строительный блок с последующей внешней отделкой), однако при желании, Вы можете самостоятельно просчитать затраты на колеровочную смесь, чтобы получить полную картину производства шлакоблоков в цвете.

Описание аппарата

Вибрирующий станок для изготовления шлакоблока представляет собой оборудование, которое помогает утрамбовать залитый в формы раствор. Делается это для того, чтобы в массе для изготовления блока не возникало пустот и пузырей воздуха. Готовый шлакоблок должен полностью соответствовать ГОСТ, иначе его нельзя использовать для строительства дома.

Вибростанок состоит из нескольких частей. В нижней его части располагается рама, где находится вибрационный стол. Он опирается на резиновые подушки. У вибростола есть несколько вибраторов с регулируемой силой.

В конструкции имеется засыпное устройство для заливания бетонной смеси. Это емкость из жести, которая позволяет равномерно и быстро засыпать бетон в форму. Также здесь есть пуансон и матрица.

В конструкции имеется устройство прижима матрицы с поддоном к вибростолу. Вибраторы для шлакоблока оснащены электродвигателями с приводом.

Какими бывают?

Станки для производства шлакоблоков бывают:

• автоматизированные станции;
• полуавтоматические станки;
• ручное оборудование.

Полностью автоматизированный станок больше подойдет предприятиям, которые занимаются постоянной продажей шлакоблока. Производительность такого оборудования – до 1000 блоков в час.

Все, что необходимо – просто засыпать компоненты для шлакоблока в емкость и начать кнопку старта

Мини-станция самостоятельно смешает, зальет, утрамбует камни, оператору важно только следить за работой. Плюс такого вибростанка – отсутствие участия человека, минус – высокая стоимость. Подобные аппараты производит компания Bess

Подобные аппараты производит компания Bess.

Полуавтоматические станки уже требуют участия человека. Некоторые операции здесь автоматические, но другие придется выполнять вручную. Например, в разных конфигурациях станок сам перемешивает смесь для камня, а оператору необходимо опускать вибропресс.

В других станках оператор участвует лишь в заливке готового раствора, а остальное делает вибростол. Производством таких машин занимается компания Сибирь.

Ручное оборудование считается самым низкопроизводительным, но оно вполне удовлетворяет потребности в шлакоблоках в частном строительстве. Средняя стоимость такого аппарата обойдется в 200000 рублей. Хороший представитель – аппарат от ВибропрессСтрой.

Принцип работы

1. Приготовленный раствор засыпают в специальную емкость.
2. Смесь транспортируется в матрицу.
3. С помощью вибрации смесь выравнивается и утрамбовывается.
4. Если есть приспособления для пустот, они вставляются в блоки с раствором и под давлением и вибрации сильно трамбуются.
5. Матрица поднимается над блоками и готовую смесь уже сформированную в блоки нужных размеров, отправляют на сушку.

Все отличие между аппаратами состоит в том, что в полностью автоматизированном станке все операции выполняются им самостоятельно. Даже замес и транспортировка раствора происходит автоматически.

Если же станок ручной, то человеку необходимо сначала приготовить в бетономешалке шлаковую массу, затем залить ее в формы, уже потом с помощью вибростола хорошо утрамбовать. Опять же самостоятельно придется переносить блоки на сушку.

Изготовление в домашних условиях

Его изготовление при желании можно начать с минимальных капиталовложений. Это будет выгодно, если планируется построить частный дом или хозпостройки, а также производство может обернуться неплохим коммерческим мероприятием. Если заранее составить простой бизнес-план и рассчитать окупаемость проекта.

Подходить к этому надо серьезно:

• создать производственные места для сушки и хранения получаемого материала;
• выделить помещение для установки необходимого оборудования;
• рассчитать затраты на станки и их использование, имеется ввиду потребление электроэнергии и других ресурсов;
• найти поставщиков сырья и потенциальных клиентов;
• продумать рекламу или пиар-ход, чтобы о вашей продукции узнало как можно больше людей;
• нанять работников и установить им зарплату.

Как применяется и какова цена клея для блоков из газобетона, можно узнать из данной статьи.

На видео – технология производства шлакоблока, пропорции:

Процесс производства шлакоблока не представляет ничего сложного, но он трудоемкий, потребуется много физических усилий. Особенно на первых порах, пока производство не будет отлажено.

Каков вес газобетона 1м3, указано в описании к данной статье.

Для формовки шлакоблока нужны подходящие емкости. Их можно сделать самостоятельно или купить в строительных магазинах. Необходимо заранее рассчитать оптимальное количество форм для заливки, чтобы оборудование не простаивало без загрузки. Экономным вариантом является емкость с двумя выпуклостями на дне, которые делают пустоты в получаемом блоке. На прочностных характеристиках материала это никак не скажется, а вот расход раствора значительно снизится. По некоторым данным можно сэкономить на наполнителях более чем 50%.

Следующим приобретением должен быть станок, так званый вибропресс. Не стоит сразу брать дорогой агрегат на много форм. Вначале достаточно ограничиться устройством, которое формует 1-2 блока за цикл. Со временем, когда дело будет поставлено на «широкую ногу», и проявятся все нюансы производства, можно будет купить станок мощнее и производительнее.

Газобетон плюсы и минусы, а так же особенности использования указаны в статье.

Это самый экономный вариант производства шлакоблоков. Вначале из уголков или металлических профилей сваривается фундамент будущего агрегата, а затем к его углам привариваются пружины, на которых закрепляется упомянутый лист, по его краям прикрепляются, с помощью сварки, уголки. Они будут служить бортиками. При расстановке форм с раствором при встряске они будут понемногу двигаться по листу, а бортики будут удерживать их от падения.

Технология получения

Его изготовление начинается с замеса раствора. Это осуществляется в бетономешалке или смесителе. В любом из этих аппаратов на выходе получается нужная смесь. Только при их выборе нужно учесть мощность и производительность.

Опишем все стадии производства:

• Первая. Готовиться бетонная смесь, в ее состав будет входить цемент, вода и гранотсев, при желании добавляется пластификатор. В принципе это приготовление очень схоже с изготовлением обычного песчано-цементного раствора. Если еще не купили аппараты для перемешивания смеси, то надо будет использовать ручной труд. А подходящая емкость для замеса и лопата станут надежными помощниками.
• Вторая. После приготовления состав тут же заливается в формы вибропресса. Смесь, проходя вибрацию, запрессовывается еще и пуансоном, который плотно прижимается к каждой ячейке. Процесс двойного воздействия длится не более 1,5 минуты. После окончания матрица пресса поднимается, а на рабочем столе остается готовый шлакоблок. Благодаря жесткому замесу он не растрескивается при высыхании, и надолго сохраняет свою форму.
• Третья. Во время нее происходит затвердевание готовых изделий. Их выкладывают на специально отведенные места под открытым небом, лучше для этих целей предусмотреть поддоны. Тогда в случае выпадения атмосферных осадков можно накрыть изделия полиэтиленом и закрепить его. В среднем сушка при хорошей погоде занимает 36 часов. Это время можно сократить, если в смесь добавить специальные пластификаторы.
• Четвертая. При помощи грузоподъемных устройств шлакоблоки складируются. Наилучший вариант – многоярусные стеллажи, они значительно сэкономят площадь хранения, а также на них можно произвести пропарку сразу нескольких десятков изделий. После нее улучшается прочность блоков и сокращается время их полного высыхания. Окончательное затвердевание может занять месяц.

Газобетонный блок d500 характеристики и правили применения указаны в статье.

На видео – производство шлакоблоков своими руками:

Материалы для изготовления шлакоблока

В стандартный раствор для производства стенового камня входят такие смеси, материалы и вещества, как шлак, угольная зола, отходы горения доменных и мартеновских печей. Но на практике наличие именно таких компонентов необязательно — чаще всего применяют наполнитель, который наиболее распространен в регионе. Например: перлит, гравий, щебень, известняк, керамзит, опилки, песчано-гравийную смесь.

Если соблюдать правильные пропорции при добавлении нетрадиционных стройматериалов, то можно не только увеличить прочность строительного камня, но и удешевить его стоимость. Шлакоблок усиленный производится согласно требованиям ГОСТ 6133-99.

Обязательными к соблюдению в ГОСТ являются только несколько пунктов, а именно:

1. Соблюдение цвета смеси согласно образцу.
2. Соблюдение прямоугольной формы согласно ГОСТ.
3. Количество пустот или полнотелость.
4. Толщина стенок и перегородок пустотелых стеновых шлакоблоков — не меньше 20 мм.
5. Условное обозначение изделия должно содержать сокращенное обозначение камня — К, области использования и строительного назначения (С — кладка стен или П — перегородки, Л — лицевой блок или Р — рядовой блок), типа блока для укладки (ПР — порядовочный блок, УГ — угловой, ПЗ — перевязочный блок), с пустотами (ПС — пустотелое изделие), длины в см, марки по морозостойкости, марки по прочности, среднего коэффициента плотности и ГОСТ.

Пример обозначения изделия длиной 410 мм, марки по прочности 50, марки по морозостойкости — F75, средней плотности 1800 кг/м3: КРЛ-ПЗ-ПС-41-50-F75-1800 ГОСТ 6133-99.

Состав раствора для изготовления шлакоблоков согласно ГОСТ 6665-91 «Камни стеновые бетонные. Технические условия»:

1. Цемент М-400 класс Д 20.
2. Очищенный и просеянный кварцевый песок для смеси.
3. Отсев — материал, который получают дроблением горных пород, гравия или щебня.
4. Вода.

Смесь для приготовления блоков готовится в следующей пропорции: песок, цемент и шлак в пропорции 3:1:5. Добавление воды — 0,5% от количества цемента. Если шлакоблок прессуется без применения песка, то пропорции нужно соблюдать следующие: 1:9 при таком же расходе воды.

Сушить до полного затвердевания изделия рекомендуется 20–30 дней при высокой влажности воздуха и температуре 20 °C (требования ГОСТ 6133-99). Чтобы ускорить затвердевание бетона, можно в раствор добавлять пластификаторы. Складывать блоки на поддон можно через 4 суток после полной просушки. Зимой пустотелый стеновой камень следует укладывать пустотами вниз, чтобы избежать появление трещин. Таблица расхода строительных материалов на одну единицу строительного блока (рекомендованные пропорции)

Стройматериал	Количество, кг.	Цена за шт, руб.	Общая стоимость, руб.
Вода, л	0,6	0,1	0,06
Цемент М400 Д20, кг	2,0	3,53	7,4
Песок Мкр 2,5, кг	10,5	0,35	3,58
Отсев, кг	10,5	0,12	1,21
Итого:	12,24

Примечание к таблице:

• Блок пустотелый стеновой, размер 188x190x390 мм.
• Полный объем одного стенового камня — 0,0139 м3.
• Объем раствора на один блок — 0,01 м3.
• Количество блоков в 1 м3 — 72 шт.
• Марка прочности — М75.
• Стоимость материалов зависит от вашего региона и может отличаться.

Шлакоблок относится к стеновым камням, которые изготавливаются из материалов, смешиваемых в разной пропорции согласно стандарта, регламентируемого ОКП 57 4130, дает представление по использованию материалов для производства отличных по содержанию веществ групп стенового камня.

Размеры шлакоблоков могут варьироваться в пределах +/- 2–10%, так как этот параметр строго не определяется ГОСТ 6133-99 (допускаются отклонения в размерах), но эксплуатационные, физические и технические характеристики стенового блока обязаны соответствовать стандартам. Пигментация шлакоблока также регламентируется ГОСТ 13015.0-83 и ГОСТ 6133-99, в которых говорится, что цвет лицевой поверхности шлакоблока должен соответствовать утвержденным в установленном порядке образцам.

Основные преимущества шлакоблока

Шлакоблок отличается от других материалов рядом преимуществ, поэтому считается самым востребованным.

1. Из шлакоблока можно возвести постройку до трех этажей, для этого не обязательно иметь особые знания, и опыт. Всю работу можно выполнить самостоятельно, без найма рабочих.
2. Один шлакоблок способен заменить 4 кирпича, и его стоимость ниже по сравнению с другими материалами, это позволяет сэкономить на расходах.
3. Стены из такого материала являются тепло- и звуконепроницаемыми.
4. Шлакоблок можно изготовить самостоятельно, в точности соблюдая все пропорции, и технологию производства.

Достоинства

Отличительная черта блоков – повышенный уровень звуковой изоляции. Они защищают людей в здании от отрицательного воздействия внешних факторов. Изделия соответствуют требованиям, предъявляемым к строительному сырью, комбинируются с другими материалами, в том числе с утеплителями. Они прочные, надежные, жесткие. Рассмотрим детальнее положительные стороны:

• применение при внешних и внутренних строительных мероприятиях;
• увеличенная прочность, позволяющая производить строительство фундаментов;
• высокий коэффициент звуковой изоляции, обеспеченный полостями;
• малый вес пустотелых блоков;

• длительный ресурс эксплуатации. Материал не подвержен гниению, сохраняет эксплуатационные характеристики при повышенной влажности, не восприимчив к перепадам температуры;
• высокая устойчивость к повышенной температуре;
• экологичность, которая основана на применении безопасного сырья;
• невысокая цена – плюс, который по достоинству оценили заказчики;
• экономия при строительстве, связанная с тем, что размеры позволяют вместо трех кирпичей использовать один пескоблок. Результат – применение меньшего количества раствора и кирпичей. Возведение зданий из пескоблоков снижает расходы на 40% по сравнению с кладкой из кирпича;
• снижение времени выполнения строительных мероприятий;
• простота кладки, позволяющая самостоятельно строить здание без привлечения наемных строителей.

Обладая указанными преимуществами, этот материал имеет ряд незначительных недостатков.

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Самодельный вибростанок

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

1. Первый из них представлен цельным блоком;
2. Второй имеет пустоты, которые не превышают 30% всего объема;
3. Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

• Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
• Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
• Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
• Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
• Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Станок заводского производства с вибрационным механизмом индукционного типа

Установка эксцентрика на двигатель

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

Станок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки
