Сливная яма для бани: несколько вариантов строительства

Строительство слива из кирпича

Выгребная яма из кирпича – это самый древний вариант обустройства стен канализации. Она может быть герметичной или с открытым дном. Для облегчения строительства требуется подготовить котлован с ровными стенками, чтобы кирпич класть впритык к ним. Это значительно ускорит работу, особенно если нет достаточного опыта в данной сфере. Домашняя выгребная яма из кирпича кладётся на цементный раствор. Использовать лёгкую песочную кладку нельзя, ведь в условиях постоянной влажности обвал будет неизбежен.

Кладка делается в полкирпича по кругу. Таким образом, углы плотно держат друг друга. При этом способе возможна дополнительная модернизация для повышения герметичности. Для этого необходимо оштукатурить стены и залить дно. Можно использовать старый кирпич, добытый из разрушенных зданий. Этот способ возведения самый длительный. Выгребная яма из кирпича одна из самых надёжных и если использовать крепкий раствор, то её разрушение произойдёт нескоро. Стоит только заранее подготовить отверстие для впускной трубы, поскольку потом пробить стену будет сложно.

Основные разновидности

Специалисты рекомендуют расположить сливную яму на расстоянии 2 м от здания, чтобы не укладывать длинные коммуникации.

Если планируется построить камеру вблизи объекта, то рассматривают конструкции закрытого типа, чтобы не произошло подмывания фундамента бани. Камеру с открытым дном устанавливают на песчаном грунте. Он хорошо проводит влагу.

Различают 4 основные разновидности сточных очистных сооружений:

накопительная ёмкость;
камера без дна;
септик с дренажным колодцем и дренажным полем;
очистительная станция.

Если баню используют часто, каждый день объём стока составляет более 1 кубометра, то имеет смысл рассмотреть установку станции или септика. Они рассчитаны на большой объём стока, который проходит несколько этапов очистки.

Систему обустраивают, если в здании имеется санузел. Очищенная вода поступает в трубы на дренажном поле или удаляется ассенизаторской машиной.

Септик представляет собой 2 ёмкости, отстойник и колодец. Все отходы поступают в отстойник, где они подвергаются воздействию аэробных бактерий.

Жизнедеятельность микроорганизмов рекомендуют постоянно поддерживать специальными биопрепаратами. В противном случае отходы могут застаиваться и источать неприятный запах.

Твёрдые частицы оседают на дно отстойника в виде ила. Верхнюю фракцию составляет вода. Она попадает через переливную трубу в колодец. В дальнейшем она проходит на дренажное поле или удаляется ассенизатором.

Септик предотвращает загрязнение грунта и подземных вод. Его чаще всего устанавливают для жилых частных домов и для бань с частым посещением. Он необходим, если грунт на участке глинистый.

Очистительная станция походит на септик, но она состоит из нескольких камер очистки. На грунт попадает вода, очищенная на 90%. Сток подвергается воздействию анаэробных и аэробных бактерий, механической очистке.

Станции оборудуют для коттеджей. Если сауна предназначается не только для личного использования, то для неё устанавливают септик или более сложную систему.

Чаще всего сливная яма для бани представляет собой ёмкость или колодец без дна. Данные системы не рассчитаны на большие объёмы стока. Их устанавливают, если гигиенические процедуры выполняются 1-2 раза в неделю, если сауна рассчитана на 1-3 человек.

Проще всего установить колодец без дна. Его оборудуют из бетонных колец или кирпича. Если грунт песчаный, то материал используют перфорированный, чтобы вода уходила в грунт.

На дно укладывают щебень. Глубина подушки 30-40 см. Вода проходит через камни и песок, частично очищается, поступает в грунт.

Срок службы сливной ямы без дна недолгий. Щебень быстро заиливается, перестаёт очищать и пропускать воду.

Ил закрывает все щели на поверхности камеры, воду приходится часто откачивать ассенизатором. Чтобы сливная яма прослужила дольше, её освобождают от грязи, камни промывают под большим напором воды.

Если сток в бане каждый день составляет менее 1 м3, то устанавливают накопительную ёмкость. Чаще всего используют металлическую бочку из нержавеющей стали, но долго она не прослужит. Рекомендуют приобрести пластиковую ёмкость.

Зачастую она реализуется вместе с септическим раствором и аэробными бактериями, которые расщепляют жидкие отходы. Жизнедеятельность микроорганизмов поддерживают биопрепаратами для выгребных ям.

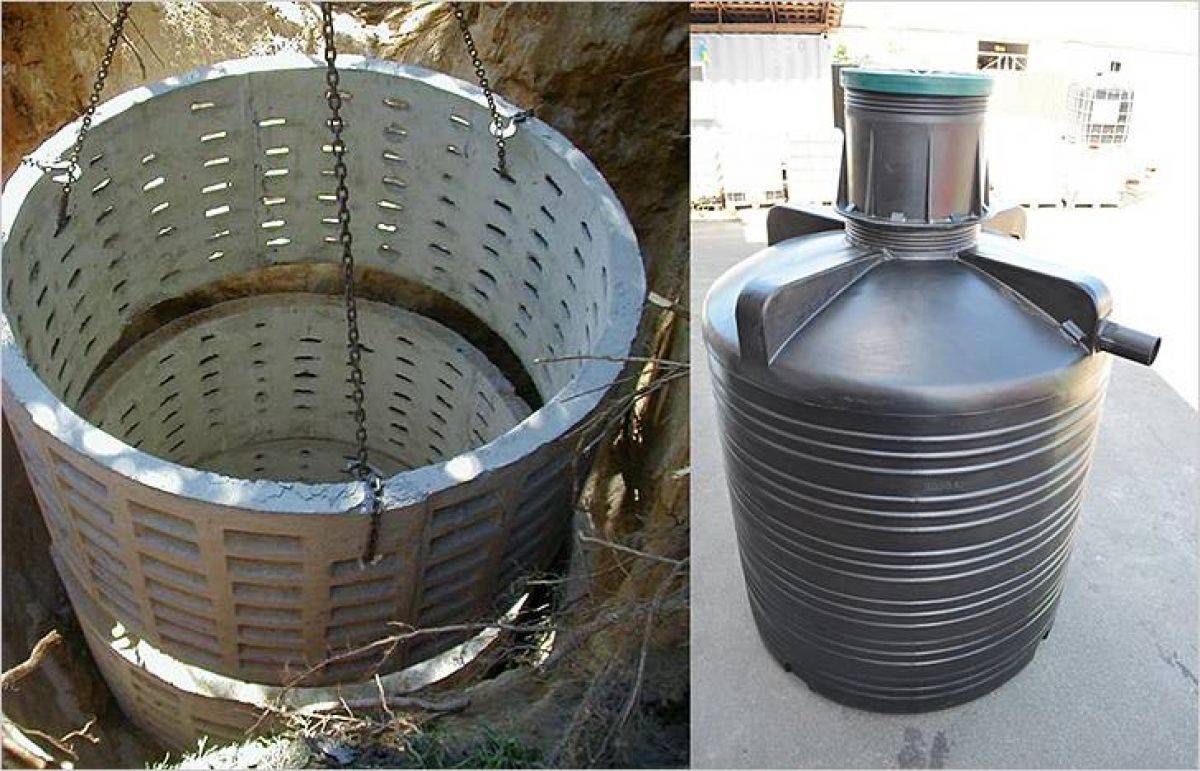

Вместо пластиковой ёмкости устанавливают бетонные кольца с цельной или перфорированной поверхностью.

Кольца с отверстиями уместны на песчаном грунте. Их обкладывают слоем щебня, который выполняет функцию дренажа. Вода проходит на участок через камни и песок, частично очищается.

Дно бетонируют. На него оседают твёрдые частицы стока. Они расщепляются под воздействием микроорганизмов.

При очистке ямы часть ила оставляют, чтобы сохранить микрофлору для аэробных бактерий. Выгребная яма с дном подходит для всех видов грунта. Чтобы не допустить перелива, её регулярно освобождают ассенизаторской машиной.

Накопительная камера может быть выполнена из кирпича. Материалом обкладывают дно и стены. Снаружи сливной ямы укладывают щебень и песок, в качестве дренажного слоя.

Через отверстия между кирпичами вода будет выходить на участок. Осадок остаётся на дне. Его регулярно удаляют вместе с оставшимися загрязнениями.

Устройство слива

Сток воды можно организовать по-разному. Единственно, что присуще всем — проектирование на начальном этапе строительства. А конкретно на этапе выбора пола, так как эти 2 части бани неразрывно связаны.

Можно конечно позволить воде стекать прямо на землю, но данный вариант подходит не для всех регионов России, а также годен лишь при рыхлом грунте способном впитывать большие объёмы жидкости.
Но даже если у вас именно такой грунт, то это решение временное, так как любая почва имеет свойство заиливаться при поступлении большого количества воды, после чего появятся неприятный запах, гниль, грибок.

К центральной канализации баню подключают весьма редко. Чаще устанавливается герметичная ёмкость для сбора воды. Из этой ёмкости жидкость либо откачивают, либо пропускают через фильтрационный колодец. Выбор системы зависит от почвы, финансовых возможностей и технического оснащения.

Этапы монтажа

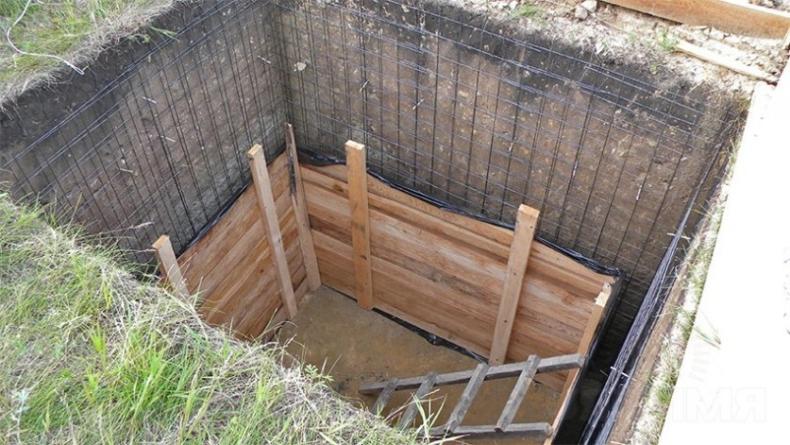

Первым делом нужно позаботиться об обустройстве котлована. Имеется ввиду копка ямы и формирование траншеи, где будет проложена труба. Как поступить с излишками грунта?

Можно его вывезти из территории участка или в равной степени рассредоточить его по делянке.

Выстраивается непосредственно сам резервуар.
Для экономии материала, толщина стенок делается на половину кирпича.
Между кирпичами выдерживается промежуток 5 см. Помимо кирпича можно задействовать и камень.

Когда стенки в должной мере закреплены стоит заняться формировкой дренажа на днище ямы. Для этого подходят, в том числе, фрагменты бетона и мелкие кусочки кирпича. На возвышении 40-50 см от поверхности земли можно уже не закреплять стенки, а укладывать накрытие.

Установка смотровых колодцев

Задача таких колодцев – обеспечить доступ к трубе в местах возможного ее засорения (поворот, разветвление).

Пример размещения колодца смотрового типа

Для канализационной системы для бани нет смысла делать смотровые колодцы большого диаметра. Как показывает практика, вполне достаточно одного метра. Ограничений по материалам нет, единственное требование к ним – обеспечение гидроизоляции.

Можно купить готовые пластиковые конструкции, цена на них относительно невысокая, а широкий ассортимент подобной продукции позволяет подобрать конструкцию практически под любую конфигурацию канализационной системы.

Колодец необходимо обеспечить надежной термоизоляцией, чтобы труба не замерзла зимой. Установка смотровых колодцев производится по тому же принципу, как дренажных колодцев и септиков.

В статье мы рассмотрели основные моменты, на которые следует обращать внимание, когда обустраивается канализация в бане, как видите устройство данной системы не представляет сложностей. Тем, кто владеет небольшими строительными навыками и имеет свободное время, не составит труда как подвести канализацию, так и обеспечить водоснабжение бани. Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет

Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет.

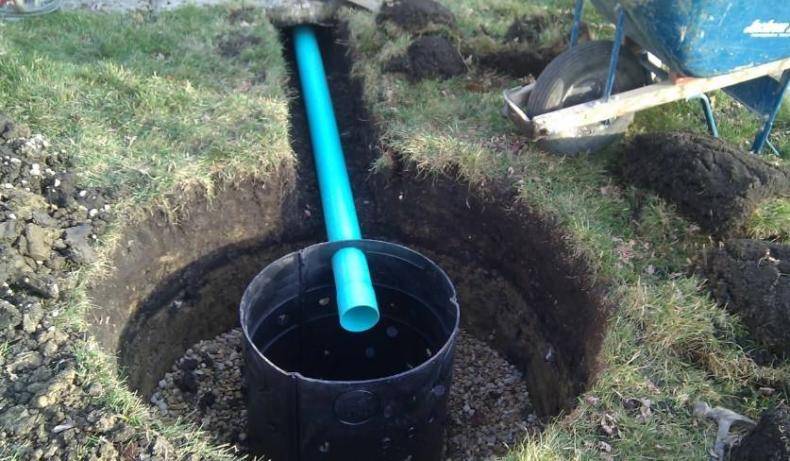

Канализация дренажного типа для бани

Работу выполняйте в следующем порядке:

На расстоянии 1–1,5 м от фундамента выкопайте яму глубиной, больше уровня замерзания на 50 см. Минимальный диаметр ямы — 1 м (для малого числа моющихся).
На дно засыпьте щебень или керамзит.
Убедитесь, что грунт плотный и стенки ямы не осыпается. Если почва — рыхлая, в яму опустите железную или пластиковую бочку, предварительно вырезав дно. Можно также положить в яму несколько автомобильных шин.
Между колодцем и баней выкопайте траншею с наклоном от бани и уложите канализационные трубы. Одну сторону изделия подсоедините к сливной трубе моечной, другую — выведите в яму.
Накройте яму крышкой.
Засыпьте колодец грунтом и утрамбуйте.

Приямок

Приямок – не что иное, как емкость для стоков, устанавливаемая прямо под помывочной комнатой. Стоит учитывать, что использование данной системы рационально лишь для малых бань, которые эксплуатируются редко.

Предлагаем ознакомиться Как делать теплый угол из бруса

Сооружение приямка нужно выполнять в такой последовательности:

Копаем яму выбранного объема.
Усиливаем стены любым из материалов: кирпич, шифер, дикий камень.
На дно засыпается фильтрационная подушка: сначала слой щебня, бой кирпича или керамзита, после чего засыпается слой песка.
Далее устанавливаются лаги поверх ямы. Сверху укладывается пол под баней для слива. При этом между досками должны быть небольшие зазоры для возможности протекания между ними сточной воды.

Чтобы установить такую систему, потребуется выполнить ряд работ:

Сначала под полом нужно вырыть яму небольших размеров, по форме схожую с кубом. Длина ребра должна равняться или превышать 50 см.
Основание и стены ямы нужно изолировать от воды. Подойдет любой гидроизоляционный материал, но лучше всего использовать цементный раствор.
Далее к приямку прокладывается труба, которая располагается на высоте 10 см от пола. Выходить на улицу она должна под маленьким уклоном, чтобы вода могла самостоятельно покидать приямок.
Теперь можно установить гидравлический затвор. Он нужен для того, чтобы не давать возможности неприятным запахам, идущим из канализации, попадать в помещение бани. Легче всего использовать самодельный гидравлический затвор, представляющий собой металлическую пластину, установленную с уклоном. Закрепляем ее к трубе в трех точках, не фиксируя лишь нижнюю ее часть. Стоит отметить, что расстояние от основания приямка до низа пластины должно составлять 5 см. Существует еще один способ, как сделать самодельный гидрозатвор – можно взять резиновый мяч и закрепить его над сливом приямка. После заполнения резервуара до определенного уровня, он всплывает, открывая слив. После слива излишков воды он опускается, закрывая трубу.

Сооружение сливной ямы

Пример выгребной ямы из покрышек

Если грунт на участке прочный и, при этом, обладает отличными фильтрующими свойствами, то строительство ямы заключается в копке котлована и сооружении дренирующего слоя из щебня или гравия.

Однако такие идеальные условия встречаются крайне редко. Как правило, хорошо дренирующие грунты имеют свойства осыпаться, поэтому при строительстве ямы нужно предусмотреть укрепление ее стенок.

Варианты материалов, которые можно использовать для выкладывания стен ямы:

Кирпич влагостойкий (керамический).
Листы шифера.
Кольца из железобетона колодезные.

Пример готовой выгребной ямы

Можно использовать и подручные материалы:

Старые автопокрышки со срезанным с одной из сторон ободом.
Бочки из пластика или металла. У таких бочек удаляют дно, а в их нижней части сооружают отверстия для прохода воды.

Этапы монтажа

Первый и самый трудоемкий этап строительства – подготовка котлована для устройства ямы и траншеи для прокладки трубы. Вынутый грунт следует либо раскидать по участку (если это качественная почва), либо вывезти за его пределы.
При строительстве кирпичного резервуара, стенки кладут толщиной в полкирпича – это позволяет экономить материл. В рядах кирпичной кладки делают пятисантиметровые промежутки для дренирования жидкости.

Совет! Кладку можно выполнить не только из кирпича, но и из природного камня.

При сооружении резервуара из бетонных колодезных колец, следует выбирать изделия с перфорацией. Если купить их не удалось, то придется формировать отверстия самостоятельно при помощи перфоратора.
После завершения процесса укрепления стенок ямы, следует начать формирование дренажного слоя на дне. Для этого в яму насыпают песок и щебень, толщина слоя – не менее 20 см.

Совет! Если нет щебня, для формирования дренажного слоя можно использовать строительный мусор – битый кирпич или бетон.

Укрепление стенок котлована завершают на расстоянии 40см от поверхности земли. На этом уровне следует устроить перекрытие – положить готовую железобетонную плиту или выполнить заливку раствора по построенной заранее опалубке.
В перекрытие следует предусмотреть отверстие, которое будет использоваться для контроля наполнения ямы стоками, а при необходимости – для откачки воды. Отверстие закрывают надежным люком. После этого сливная яма в бане готова.

При строительстве бани следует предусмотреть систему отведения использованной воды. Недорогой и практичный вариант утилизации стоков — сливная яма для бани. Построить это сооружение можно самостоятельно, не привлекая бригады строителей, поскольку в его конструкции нет ничего сложного.

https://kanalizaciyam.ru

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Установка смотровых колодцев

Задача таких колодцев – обеспечить доступ к трубе в местах возможного ее засорения (поворот, разветвление).

Пример размещения колодца смотрового типа

Виды сливных колодцев

Создание сливной ямы – это всегда трудный процесс, ведь котлован возможно придётся копать вручную.

Выгребные ямы разделяются на 3 основных типа:

Герметизированная сливная яма.

Часто устраивается на участке с близко расположенными к поверхности грунтовыми водами. Она носит название выгребная, так как время от времени нуждается в откачивании стоков.

Для её создания копается котлован, в него встраивается ёмкость с большущим объёмом.
В ней происходит накопление сточных вод. Когда ёмкость наполняется до предельной отметки, запрашивается услуга откачки ассенизаторской автомашины.
Это чистый с позиции экологии вариант, ведь в подпочвенные воды не проникает загрязнённая вода.

Но этот вариант не экономичен, ведь надо усмотреть предел заполнения и часто вызывать спец транспорт, который недёшево стоит;

Сливная яма с дренажом – не имеет плотно закрытого дна

Вместо его применяется насыпной слой из фильтровального стройматериала, типа щебня или гравия. В стенках такой ямы, на конкретной высоте проделываются отверстия для впитывания воды в почву.

Такой вариант прекрасно подходит для бани, простой в изготовлении, если это позволяет тип местного грунта;

Септик – целостная система, вмещающая 2 и более камер с разным назначением.

Нередко 1-я камера выполнена герметично и служит в качестве сборника, первой фильтрации и очищения стоков.

Здесь твёрдые частицы оседают на дно, а жидкие светлеют, очищаются за счёт аэробных микроорганизмов.

Первая камера связывается через трубу со второй.
По ней светлые отходы протекают в другой отсек, собранный по типу дренажного колодца.
Вода проходит сквозь дренаж, очищается и всасывается в почву.
Септик хорошо подходит для сбора малого количества жидких стоков из дома и бани.

Способы организации слива воды из бани

На сегодняшний день известно несколько вариантов удаления воды. Все они являются не очень затратными, однако обладают достаточной эффективностью.

Поскольку строительство последних не представляет особых трудностей, их можно соорудить своими руками:

система, в которую входят сливная яма и септик . В качестве его заполнителя используется керамзит, битый кирпич. Воду очищают микроорганизмы, по окончании очистки ею можно поливать растения на участке;
сооружение колодца . В этом резервуаре обустраиваются стояки, где и накапливаются нечистоты. В дальнейшем нужны периодические выкачки отходов и их вывоз.

Минус заключается в том, что необходимо, время от времени, вызывать специальные машины-ассенизаторы (цена таких услуг немаленькая), для которых нужно обеспечить проезд. К тому же, колодец вырывается в самой нижней точке участка;

Это не лучший вариант, но встречается часто

вариант, при котором используется природная грунтовая фильтрация . Здесь сточные воды, оказываются в фильтрационном колодце без дна, на основании которого засыпаны слои загрузки-фильтрата. Вода, проходя сквозь них, очищается, а затем впитывается в почву на большой площади. Минус заключается в том, что придется укладывать трубы по всему участку, что обойдется недешево.

Обратите внимание! Порой, построенная баня может обойтись без канализационной системы вообще. Впрочем, если трубы пролегают в непосредственной близости к ней, нет ничего проще, как подсоединиться к общей трубе

Вопросы и ответы

Рассмотрим несколько вопросов, которые возникают у неопытных пользователей чаще всего:

Какой материал лучше всего использовать при укладке фильтрующего слоя в приямок?

Опытные мастера рекомендуют делать двухслойную засыпку. Снизу укладывают керамзит, щебень или кирпичная крошка. Сверху насыпают слой песка. Он отделит слизь и взвешенные жирные частицы и замедлит заиливание дна и стенок приямка. При необходимости верхний слой засыпки можно заменить, увеличивая общий срок службы фильтрующего наполнителя.

Можно ли сливать сточную воду в канализационный септик?

Да, можно. Однако, надо учесть — объем стоков из дома достаточно велик. Если к нему добавится еще отработанная вода из бани, наполнение септика ускорится. Если в его конструкции не предусмотрен полный цикл утилизации отходов, придется чаще производить откачку.

Что лучше, фильтрующий колодец или поле фильтрации?

Поле фильтрации занимает много места, но долго сохраняет рабочие качества и не заиливается. Фильтрационный колодец — это практически точечный элемент, но его работа возможна только при наличии песчаного или супесчаного грунта, а слой донной засыпки быстро покрывается слизью и заиливается. Если площадь участка достаточно велика, выбирают поле фильтрации. Для обычных 6 соток можно использовать только колодец.

Можно ли сбрасывать стоки не в емкость, а выводить их в овраг или в кювет?

Можно, если их количество не слишком велико и не создает заметный урон окружающей природе. Однако, на всякий случай этот вопрос следует обсудить в местных органах управления, чтобы впоследствии не возникало никаких претензий и административных санкций.

Можно ли подключить стоки из бани в ливневую канализацию?

Да, можно. Однако, она имеется далеко не на всех участках, а также дачных или коттеджных поселках. Кроме того, ливневая канализация требует частой очистки и обслуживания, что ставит сливную систему бани под угрозу периодического временного выхода из строя.

Видео описание

Установка сливной системы для бани:

Проектирование внутри помещения

Пол со сливом в бане проектируется внутри по тому же принципу, по которому создаётся канализация в доме. Требования для обеих систем водоотвода ничем не отличаются. Наличие вентиляционного стояка или запорного клапана зависит от конкретного помещения. Стояк необходим, если слив организуется сразу из нескольких помещений.

Система водоотвода бетонного пола состоит из:

внутренней обшивки стен;
пароизоляции стен;
гидроизоляции фундамента;
несущего основания;
щебёночной подушки;
бетонного слоя с теплоизоляцией;
стяжки под покрытие;
отделочного покрытия;
трубы для слива канализации;
деревянных решёток;
сливного отверстия или решётки;
перегородки гидрозатвора;
сливного патрубка или желоба.

Устройство сливного пола на бетонном основании в бане Источник slipguard.ru

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

срок эксплуатации – у септиков он больше в разы;
экологическая безопасность;
практичность, удобство в использовании;
объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».
