Правильный выбор современные системы теплого пола под плитку

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Какие бывают теплые электрические полы: отличия кабельной системы от пленочной

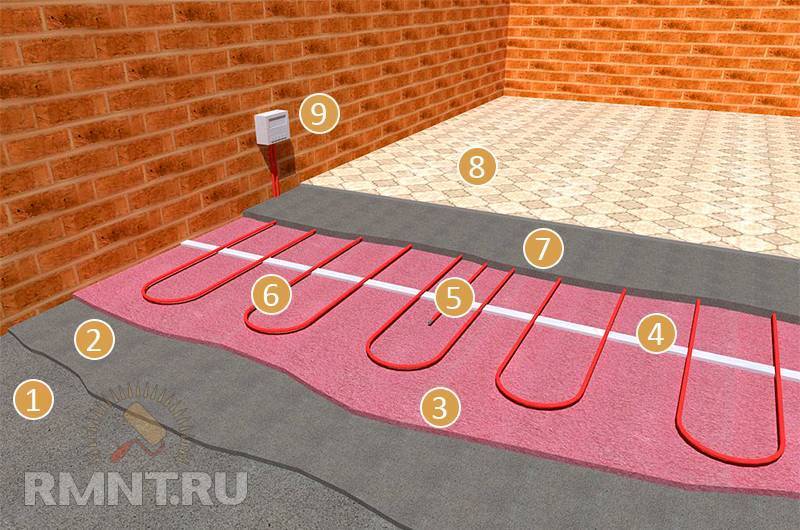

Кабельный теплый пол.

Данный тип электрических теплых полов подразумевает наличие нагревательных секций, матов и кабелей.

В устройство пола монтируется электрический нагревательный кабель, к которому через терморегулятор происходит подключение электричества. Внешне кабель похож на обычный, но он необходим для преобразования электрического тока в тепло

При этом важным техническим свойством нагревательных кабелей, на которое стоит обратить внимание, является выделение мощности на единицу длины кабеля. Нагревательный кабель в некотором роде похож на нагревательный элемент

Секции кабельного пола устанавливаются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея на старую стяжку. В секциях и матах такой системы теплого электрического пола используется два типа кабеля: одножильный или двухжильный. При укладке одножильного кабеля оба конца необходимо вернуть в одну точку, а при монтаже двухжильного второй конец кабеля возвращать в исходную точку не нужно.

Пленочный теплый пол.

Отличие данного вида теплого электрического пола состоит в том, что в качестве нагревательного элемента в нем используется специальная пленка. Существуют два типа пленочного пола: углеродный и биметаллический.

Углеродный пол представляет собой резистивный элемент, вмонтированный между двумя слоями лавсановой пленки. Греющую пленку легко укладывать, поэтому ее можно использовать как в качестве основного, так и дополнительного отопления. Ее разрешено укладывать даже под чувствительные к температурному воздействию покрытия (ламинат, ковролин). При этом специальная заливка стяжки не требуется.

Монтаж пленочного электрического теплого пола своими руками легко осуществим даже во время косметического ремонта.

Биметаллический пол — тонкая пленка из полиуретана, внутри которой располагается двухслойное соединение. Нижний слой представляет собой сплав алюминия с добавками, а верхний — сплав меди (также с добавками).

Пленка скручивается в рулон, разделенный на квадратные секции (0,58 м х 0,54 м), которые можно разрезать. Структурно они состоят из разомкнутой токоведущей шины, которая располагается по краям и соединена зигзагообразным проводником толщиной 1 мм и с шагом в 1 мм.

Как показано на фото, пленка такого электрического теплого пола подходит для укладки под декоративные покрытия (ковролин, ламинат, линолеум):

Однако эта пленка не предназначена для монтажа под керамическую плитку. Рекомендованная температура на терморегуляторе составляет 27 °С.

Ниже описано, какие ещё бывают теплые электрические полы и в чем их отличия.

Особенности водяного пола

Несмотря на множество достоинств, водяная система почти никогда не монтируется в квартирах. Даже с учетом всех сложностей расчетов и монтажа вряд ли удастся получить все необходимые разрешения для проведения подобных ремонтных работ в квартире.

Конструкция состоит из подложки для термоизоляции, системы труб на ее поверхности, теплой стяжки.


Особенности конструкции водяного пола

При установке нужно учитывать такие правила:

  • Запрещается подключать конструкцию к системе центрального отопления. В квартире подобная схема может функционировать только от автономного котла.
  • Составление проекта и монтаж требуют специальных знаний в этой сфере. Без них в будущем конструкция будет способствовать большой потере тепла и неэффективной работе системы.
  • Для такого пола требуется стяжка большой толщины – это основная причина ограничений монтажа в квартирах или в домах со слабыми перегородками между этажами.
  • Больше всего конструкция подойдет для больших площадей.
  • В случае поломки доступ к трубам отсутствует, поэтому придется демонтировать стяжку. В связи с этим нужно подбирать комплект высококачественных деталей.

В итоге можно сказать, что водяной отапливаемый пол можно использовать под плитку, но целесообразно делать это только для частных жилых домов, где большая площадь комнат и автономное поступление теплоэнергии. Лучше проводить монтаж еще на стадии строительства, иначе требуются масштабные ремонтные работы, от которых останется много грязи, пыли.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок – 4 части.
  • Цемент – 1 часть.
  • Щебень – 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Преимущества перед другими видами

В чем общие преимущества электрического подогрева перед другими разновидностями?

  • Это идеальное дополнительное отопление, которое равномерно прогреет любую поверхность от кафеля до ламината, и обеспечит приятную комфортную температуру в холодную и сырую погоду.

  • Его работа в многоквартирном доме не зависит от центрального отопления, его можно включить в любой момент.
  • Монтаж такого подогрева проще, чем водяного, требуется только правильно рассчитать шаг кабеля, чтобы не допустить холодных зон. Современная промышленность выпускает готовые кабельные маты, для которых не нужен расчет кабельного шага.

  • Слой стяжки при монтаже гораздо тоньше (минимальный – 5 см), чем при укладке водяных труб, он не слишком поднимает высоту пола в помещениях. Есть варианты, которые вообще не требуют стяжки.
  • Исключается прорыв труб и затопление соседних помещений.
  • Не требуется специальное разрешение и проект, согласование на установку системы.
  • При выполнении всех норм и правил установки, такой подогрев может служить до 50 лет.

У электрического кабельного подогрева масса преимуществ. Главная задача при установке – выбрать подходящий для вас вариант по энергозатратности, по способу монтажа, по средствам.

Как уложить и подключить электрический теплый пол

Недостатки

Какие недостатки у этого варианта?

  • В суровых климатических условиях средней полосы теплый пол не может быть основным источником отопления в квартире или доме.

  • Решить вопрос с монтажом и подключением некоторых видов могут только профессионалы.
  • Теплые полы нужно размещать на открытых участках, мебель может уменьшить свободный теплообмен и вызвать перегрев, который приведет систему к выходу из строя.
  • Эффективным считается теплый пол, который покрывает более 70% всей обогреваемой площади.
  • При перегреве вся система выходит из строя.

Лучшие пожаробезопасные маты для теплого пола

Особенностью таких моделей является усиленная изоляция токопроводящих жил. Пожаробезопасные маты предназначены для установки под тонкое и подверженное воспламенению напольное покрытие: линолеум, ламинат, паркет, ковролин и пр.

Unimat Boost-0200

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

В качестве нагревательных элементов здесь использованы высокотехнологичные гибкие стержни. Они изготовлены из композитного материала на основе карбона, графита и серебра, отличаются устойчивостью к механическим повреждениями и большим нагрузкам. Эффект саморегуляции обеспечивает экономичное потребление энергии.

Площадь обогрева составляет 1,66 м², размеры мата — 200х83 см. В комплектацию входят соединительные провода, гофрированная трубка и все необходимое для самостоятельной установки и безопасного использования. Защита от перепадов напряжения продлевает срок службы теплого пола.

Достоинства:

  • высокая прочность и долговечность;
  • простой монтаж;
  • низкое энергопотребление;
  • не боится скачков в сети;
  • богатая комплектация.

Недостатки:

короткий кабель.

Unimat Boost может устанавливаться в жилых или неотапливаемых помещениях. Универсальное решение для офиса, квартиры, больницы, школы и пр.

Veria Quickmat 150 2-C

4.8

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Кабель Quickmat имеет толщину 3,5 мм, обладает высокотемпературной внутренней и внешней фторопластовой изоляцией. Он снабжен переходной и концевыми муфтами, закреплен на синтетической самоклеящейся сетке с соединительным проводом.

Мощность мата составляет 525 Вт, максимальная площадь обогрева — 3,5 м². Лента не боится большой нагрузки и механических повреждений. Экранирование кабеля с помощью алюминиевой фольги препятствует возникновению помех.

Достоинства:

  • быстрый монтаж;
  • высокая прочность;
  • большая рабочая площадь;
  • экранирование кабеля;
  • безопасность использования за счет комбинированной изоляции.

Недостатки:

небольшая ширина ленты.

Veria Quickmat монтируется под линолеум, ковролин или ламинат в жилых помещениях.

Теплолюкс Express

4.8

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

Главной особенностью модели является ее мобильность: она готова к эксплуатации сразу после покупки и не требует монтажа. Чтобы начать использовать мат, достаточно положить его на нужное место и подключить к сети. Оболочка изготовлена из искусственного войлока, не боится воздействия влаги и легко чистится.

Мощность — 540 Вт, класс защиты IPX7. Универсальная вилка может соединяться с розетками любого типа. Нагревательный кабель устойчив к большим нагрузкам и практически не выступает над чехлом, что обеспечивает комфортное использование под тонким ковром.

Достоинства:

  • универсальная вилка;
  • удобство использования;
  • небольшая толщина;
  • прочная оболочка;
  • легкость обслуживания.

Недостатки:

высокая цена.

Теплолюкс Express можно взять с собой в поездку. Отличное решение для подключения на даче или эксплуатации в арендуемом помещении под ковром.

Тепло Крыма ЭО-224/1

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Модель не требует сложной процедуры монтажа и может использоваться под любым напольным покрытием, не обладающим термоизоляционными свойствами. При перегрузке питание прекращается, что гарантирует пожарную безопасность.

Максимальная площадь обогрева составляет 1,14 м² при собственных размерах мата 180х63,5 см. Небольшая толщина позволяет сохранить уровень пола практически неизменным. В роли нагревательного элемента выступает углеродная нить.

Достоинства:

  • быстрая установка;
  • удобство переноски;
  • толщина всего 0,3 см;
  • низкое энергопотребление;
  • автоматическое отключение.

Недостатки:

малая площадь обогрева.

Маты Тепло Крыма ЭО-224/1 рекомендованы для установки под ковром или ковролином. Недорогой дополнительный обогрев для частного дома или квартиры.

ЧИТАТЬ ТАКЖЕ

12 лучших пробковых полов

Типы систем для обогрева пола

Поскольку плитка или керамогранит имеют хорошие показатели теплопроводности, то теплый пол под плитку может иметь любой способ питания. Какой будет — водяной, кабельный, плёночный будет зависеть, в частности, от следующих факторов:

  • используется ли данная система как основной вид отопления или дополнительный;
  • предполагается ли заливка бетонной стяжки;
  • если да, то какой толщины;
  • тип системы отопления в доме.

К примеру, для загородных домов целесообразнее будет остановить свой выбор на водяном варианте. Можно купить в Леруа Мерлен системы пленочного типа и утеплить полы в помещении, что называется «здесь и сейчас». Среди известных брендов можно отметить теплый пол Рехау, Калео под плитку и другие.

Водяные

В основе водяного отопления лежит система металлопластиковых труб, подключенная к отопительной — центральной либо автономной, по которым циркулирует горячая вода. При устройстве теплого водяного пола необходим точный расчет, так как межэтажные перекрытия в этом случае будут находиться под воздействием значительных нагрузок.

Трубы из металлопластика располагают на армирующей сетке с шагом в 100–300 мм, фиксируя пластиковыми хомутами. По линии прохождения деформационных швов на них одевают гофру. Начало и конец трубопровода должен находиться в коллекторе. До того как заливать стяжку вдоль стен помещают демпферную ленту, за счет которой компенсируются линейные деформации стяжки, вызванные перепадами температур. Обязательным этапом монтажа подобных систем являются гидравлические испытания, которые проводят до устройства чернового основания из бетона, причем толщина слоя должна составлять как минимум 30 мм.

Электрические

Системы отопления этого типа чаще используют как дополнительные к централизованной или автономной. Установка электрического теплого пола под плитку  имеет несколько вариантов исполнения:

  • кабельные,
  • из нагревательных матов,
  • ИК пленочные.

Особенности каждой системы обусловлены используемым нагревательным элементом. Несмотря на то, что они призваны выполнять одну и ту же задачу, однако, в каждом варианте делается это по-разному.

Принцип работы в первом и втором случае тот же – это тепло, выделяемое на кабеле в процессе прохождения через него электрического тока, с той разницей, что в случае кабельного мы имеем дело с бухтой экранированного электрокабеля с одной или двумя жилами. Что же касается нагревательных мат, то они представляют собой тонкий кабель, заранее зафиксирован требуемым образом на стеклоткани.

Еще одной особенностью подобных систем считается расположение нагревательного элемента. Кабель расположен в объеме пола. Для этого его сначала размещают на черновом основании, затем заливают бетонной стяжкой. Таким образом, нагревание воздуха в помещении происходит за счет достаточно нагретого кабелем пола. Теплопотери можно уменьшить, грамотно утеплив пол и стены.

В итоге пол подымается до 8 см – определенный недостаток кабельных систем обогрева.

Принцип работы термомата несколько иной. Маты располагают прямо под финишным покрытием. Когда по ним пропускают ток, то плиточное покрытие сразу нагревается. Поскольку термоматы находятся в слое клея, каким фиксируют плитку, то высота пола практически не меняется. Маты под плитку можно укладывать без проведения ремонтных работ и заливки дополнительной стяжки.

Инфракрасная пленка реализует обогрев совсем иначе. ИК волны излучают токопроводящие дорожки, выполненные на пленке. За счет них обогревается не только поверхность покрытия и воздух, но  предметы в помещении. Аналогично термомату пленку укладывают на пол непосредственно под напольное покрытие.

Эффективность пленочного обогрева повышают, уложив теплоизоляцию с отражающим слоем.

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

  • обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
  • так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
  • использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
  • поломка может привести к короткому замыканию;
  • допустимо стелить плёнку лишь на идеально гладкое основание;
  • возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
  • адгезия ИК пола делает монтаж сложнее.

Однако это снизит нагревательную способность конструкции.

Батареи или теплый пол?

Этот насущный вопрос не имеет однозначного решения. С одной стороны, новый дом можно отапливать без применения традиционных радиаторов. В этом случае теплый пол должен быть установлен во всех помещениях, значит, плитка или керамогранит станет основным напольным покрытием.

При дополнительном обогреве, который используют гораздо чаще, теплый пол под плитку монтируют в коридоре, холле, в ванной комнате, а также на кухне в зоне приготовления пищи. Комбинированный способ отопления (батареи плюс теплый пол) подходит для частных владений и квартир. В холодный период используется по желанию, вне зависимости от основного отопления.

Какой теплый пол лучше выбрать?

Исходя из вышесказанного при решении вопроса, какой лучше выбрать теплый пол, можно сделать определенные выводы:

  • Водяные теплые полы целесообразно монтировать в частных домах. Тогда в полной мере проявятся все их положительные качества, главное из которых – низкая себестоимость отопления.
  • Кабельные системы чаще проводят собственники квартир в новых домах с черновой отделкой, так как в любом случае им предстоит делать цементную стяжку. Такой тип теплых полов подойдет и в случае основательного ремонта пола: потери высоты помещения будут меньше.
  • Нагревательные маты оптимальны для большинства квартир и домов с готовой предчистовой отделкой, а также при маленьких площадях планируемого подогрева или использовании на отдельных участках помещения.
  • Пленочные теплые полы плохо совместимы с плиткой. Рекомендуется класть их под «сухие» покрытия – ламинат, линолеум, ковролин.

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:
Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно здесь.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Косметическая отделка

Несомненно, стены с вмонтированной системой отопления нуждаются в финишной отделке. При выборе отделки надо понимать, что размещение на греющей поверхности снижает её срок службы. Поэтому, приобретая материал, следует убедиться, что он совместим с нагревательными устройствами.

К примеру, ненадлежащего типа обои или ламинат установленные на такую поверхность, могут отвалиться через несколько месяцев

Если используется в качестве отделки в ванной керамическая плитка, то важно подобрать правильный клеевой состав, чтобы плитка не посыпалась

Если это кабельный обогрев или стержневые маты, то тёплый пол после проверки покрываются двумя слоями бетонной штукатурки. Только когда она высохнет — через 4 недели, на поверхность можно клеить обои или плитку.

Важно помнить, что на инфракрасную плёнку нельзя наносить плиточный клей, поэтому рекомендована гипсокартонная отделка. Кроме того, это практически единственный вид отделки, который выдерживает воздействия тепла

Подводя итог можно сказать, что систему «тёплые стены» можно монтировать на любую поверхность. Но это потребует серьёзных вложений, технических знаний и навыков. Устанавливая такой обогрев на стене, главное соблюдать инструкцию, и тогда устройство прослужит вам долго.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
