Как сделать столбчатый фундамент с ростверком своими руками?

Заливка бетона и засыпка грунта

Когда опалубка и арматурный каркас установлены, следует черед заливки бетона. Какой марки нужен бетон смотрите здесь. Укладывается бетон слоями по 20-30 см, после чего обязательно штыкуется или разравнивается вибратором, чтобы исключить возможность образования воздушных карманов, которые могут ослабить столб.

Рекомендуется заливать бетон за один раз, то есть залили слой, проштыковали, залили следующий слой, и так далее до самого конца. Если же половину высоты столба сделать сегодня, а вторую завтра, в месте стыка образуется шов, что крайне негативно скажется на несущей способности конструкции.

Примерно через 3-4 дня опалубку можно демонтировать (если она съемная). Бетон еще не высох полностью, но продолжить работу уже можно (полную прочность он наберет лишь через месяц). Поверхность столба необходимо обработать гидроизоляционным материалом, например, битумной смолой или гидростеклоизолом, после чего можно начинать обратную засыпку грунта. Если вынутый при подготовке ямы грунт не является пучинистым, можно засыпать его обратно. В противном случае нужно делать засыпку песком, либо другим непучинистым материалом, утрамбовывая его вокруг бетонного столба. Если есть необходимость, перед засыпкой грунта можно утеплить фундамент плитами экструзированного пенополистирола.

Расчеты

Непосредственно перед началом работ очень важно произвести точные вычисления. Для этого этапа работ приоритетней привлечь специалистов, которые произведут архитектурные расчеты, учитывая широкий спектр данных, начиная от особенностей климата и почвы местности, и заканчивая вашими пожеланиями

Если же говорить о базовых данных, то в расчет берется площадь строения и масса будущей постройки. Также производятся геодезические съемки. Обязательно объект привязывается к местности. Помимо этого, в расчеты берутся:

• возможные дополнительные нагрузки на каждую ключевую точку основания;
• материалы, из которых будет возводиться здание;
• этажность здания;
• уровень промерзания земли;
• степень вспучивания грунта при его промерзании;
• глубина и расположение грунтовых вод;
• особенность грунта в месте строительства.

В следствие полученной информации станет известно количество столбов опоры, из чего их делать, глубина погружения, степень поднятия над уровнем грунта, технология монтажа, вид ростверка и другие данные. При желании, все эти расчеты можно произвести и самостоятельно, используя онлайн-калькулятор. Однако даже в таком случае программа не учтет индивидуальные особенности местности.

Утепление столбчатого фундамента

Построив столбчатый фундамент с ростверком своими руками, приступаем к следующему виду работ, забирке. Забирка – это вариант цоколя, который является неотъемлемой частью столбчатого фундамента, которая выполняет защиту пространства между основанием здания и поверхностью земли от дождевой воды, снежных заносов и порывов ветра.

Забирка деревянная – данный вариант может быть изготовлен из досок, с горизонтальным или вертикальным расположением, или же изготовлен из бревен или бруса. При выполнении забирки из досок с горизонтальным расположением выполняются следующие операции:

• — между опорами прорывается траншея глубиной 400 миллиметров;
• — одна третья глубины траншеи засыпается мелким гравием с песком;
• — к опорам фундамента крепятся деревянные бруски с пазом шириной 40-60 миллиметров;
• — при помощи пазов крепятся доски, при этом первая доска ложиться на подушку расположенной в траншее;
• —  после чего нижнюю часть забивки отсыпают теплоизоляционной засыпкой.

В варианте с вертикальной расстановкой досок, на подушку траншеи укладывается брус с таким же пазом, как и при горизонтальном варианте. Второй брус с пазом крепиться к нижней части строения, в пазы вставляются доски в вертикальном положении. Бревна или брус в забирке крепятся аналогично креплению бревен в бревенчатом доме.

В том случае если высота опор составляет 0,7 метра и выше, забирку можно выполнить из теплоизоляционных листов. Такая забирка выполняется следующим образом:

• — к опорам крепиться конструкция в виде рамки, выполненной из стального профиля любого сечения;
• — с внутренней стороны закрепляется теплоизоляционный материал (пенопласт, пенополистирол);
• — с улицы при помощи саморезов, крепятся листы профнастила;
• — образовавшийся зазор меду листами профнастила и землей заделывают теплоизоляционным материалом.

При любом варианте выполнения забирки необходимо не забывать про создание вентиляционных окон, которые выполняются в диаметре 100-150 миллиметров. В зимний период данные вентиляционные окна необходимо закрывать заглушками, также не забывайте об утепление пола

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

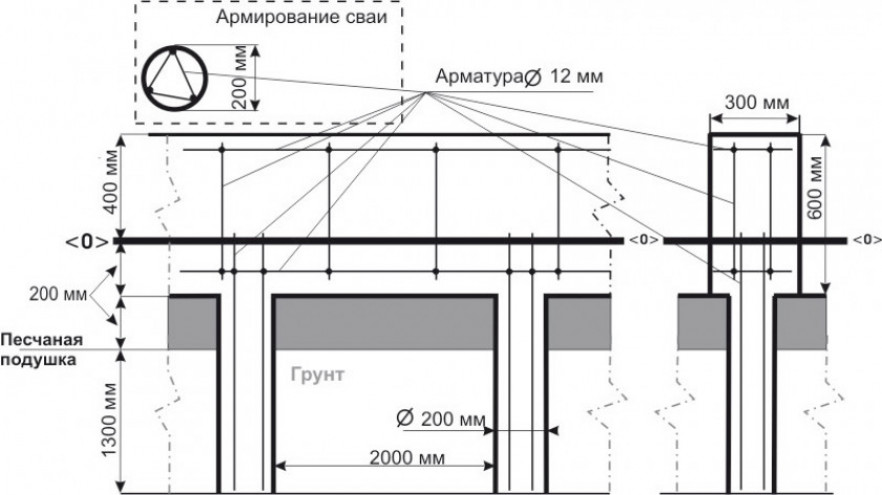

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Плюсы и минусы

Параллельное сравнение достоинств и недостатков столбчатого фундамента.

Преимущества:

• устойчивость к температурным деформациям (морозному пучению);
• более низкая, в сравнении с другими типами фундаментов, стоимость достигается за счет экономии материала;
• устойчивость к вертикальной нагрузке;
• высокая скорость строительства;
• возможность сделать своими руками;
• возможность сохранить рельеф местности (предварительное выравнивание почвы не является обязательным).

Недостатки:

• слабая устойчивость к горизонтальным подвижкам почвы;
• вероятность опрокидывания. В частности, при строительстве дома на участке, имеющем существенный перепад высот. В этом случае он подлежит дополнительному укреплению, путем сооружения ростверка из армированного бетона;
• возможность строительства только зданий небольшой массы;
• сложности с устройством подвала или цоколя.

Практически все недостатки нивелируются правильным усилением, что непосредственно влияет на стоимость проекта.

Что нужно знать до начала работ:

• столбы могут давать неравномерную усадку;
• тип грунта. Столбчатый фундамент требователен к типу грунта. На схеме проиллюстрировано, как действуют на столб силы пучения.

Воздействие сил пучения на столбачтый фундамент

• уровень и сезонные колебания грунтовых вод;
• работы по заливке бетонного, монолитного фундамента следует вести летом, что обусловлено длительным периодом застывания бетона.

Проведение расчетов

Как правильно сделать столбчатый фундамент своими руками? Начинать работы необходимо с расчета сооружения. Для его проведения специалисты рекомендуют применить специальную программу. Для расчета понадобится знать:

• глубину залегания опор и их армирование;
• местоположение строения.

В качестве дополнительных данных понадобится определить:

• примерный вес всего строения, в который входит и масса планируемого интерьера;
• сезонные нагрузки (снежный покров и ветер);
• общую массу самого фундамента;
• тип грунта, а также его характеристики;
• уровень промерзания почв;
• глубину нахождения подземных вод, а также сезонные колебания этих потоков.

Результатом проводимых расчетов должны стать определенные показатели, которые понадобятся для возведения столбчатого фундамента. Среди них:

• количество столбов;
• размеры и площадь сечения опор;
• величина, указывающая на несущую способность столбов.

Виды и назначение

В большинстве случаев столбчатый фундамент строят для разных деревянных построек, таких как, баня, курятник, сарай, каркасный коттедж, дачный домик, беседка. Что касается каменных и кирпичных построек, то не особо рекомендуется возводить их на столбчатом фундаменте. Это может привести к проседанию и разрушению здания. Однако сегодня есть технологии, которые позволяют строить большие здания на подобном основании.

Существует несколько разновидностей опорно-столбчатого основания. В целом их объединяет конструкция устройства, а отличаются они по применению того или иного материала:

1. Монолитная железобетонная конструкция. Отличается высокой прочностью при строительстве жилого дома. При правильном армировании имеет достаточную прочность на растяжение и сжатие. Особенно этот фактор важен в условиях подвижного грунта. При такой конструкции основания, можно возводить двухэтажные деревянные дома.
2. Кирпичное основание. Этот тип фундамента самый распространенный. Для строительства необходимо использовать только качественный керамический полнотелый обожженный кирпич высокого качества. Если грунт плотный, то на кирпичном столбчатом фундаменте можно строить здание с двумя этажами. Обычно, опора имеет размер 40×40 см.
3. Из блоков. Надежность и качество такой опоры будет зависеть от используемого материала. Самым долговечным материалом являются бетонные блоки.
4. Из бутового камня. Если строительная площадка располагается на склоне, холмистом участке, а также если преобладающий грунт подвижный, то не рекомендуется использовать данный строительный материал.
5. Буронабивное основание.
6. Бутобетон. Подобный столбчатый фундамент может быть выполнен по разным технологиям, например, бетон, перемешанный с бутом или уложенный бут, залитый бетоном. Бетон попадающий под камень надежно его скрепляет и как следствие делает основание очень надежным и способным выдерживать высокие нагрузки.
7. Из древесины. Для небольших деревянных построек можно устанавливать деревянные опоры, которые предварительно обрабатываются антисептиком, таким как битум. Так, дерево прослужит долгий период времени. Однако дерево используется реже, так как сегодня доступны более прочные материалы. Но и несмотря на это, оно актуально при строительстве террас и веранд. При этом используются столбы Ø150–200 мм.
8. Из асбестовых труб. Преимущественно применяются трубы Ø150 мм для небольших построек, а для сооружений с большой массой используются трубы диаметром до 400 мм. Этот материал может служить своего рода опалубкой для изготовления опорных свай, залитых бетоном с предварительным армированием.
9. Из металлических свай. Сваи вкручивают в грунт как вручную, так и при помощи спецтехники. Они актуальны при подвижном и нестабильном грунте.

Какой фундамент подойдет для глинистой почвы

Перед тем как выбрать фундамент для дома на глинистой почве и начинать строительство, необходимо учитывать ее специфические особенности. Глинистая почва отличается высокой вспучиваемостью в период весеннего таяния снегов, что нередко приводит к выталкиванию и деформации основания.

Фундамент на глинистой почвеИсточник remontik.org

Для таких почв можно выбрать один из вариантов:

1. Заглубленный ленточный фундамент с толстым слоем песчаного основания, несъемной опалубкой и формированием системы дренажа.
2. Плитное основание с совместным использованием песчаной подушки и армирования.
3. Винтовые сваи.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

• Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

• Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

• Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

Планировка и разметка строительной площадки по осям дома.После планировки при помощи шнура разбить оси, для возведения стен.Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.Расстояние между ними должно составлять от 150 до 200 см.Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.Земляные работы по устройству шурфов под столбики или скважин.Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов

Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера

Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.Изготовление опалубки.Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера.

Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.Вязка арматуры. Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м.

Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.

Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350).

Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).Подготовка к бетонированию горизонтальных балок.

Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.Размер и изготовление стальных каркасов.Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях.

Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.Изготовление, а также установка опалубки.Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю.

Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).Заливка бетона балок.Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается.

Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

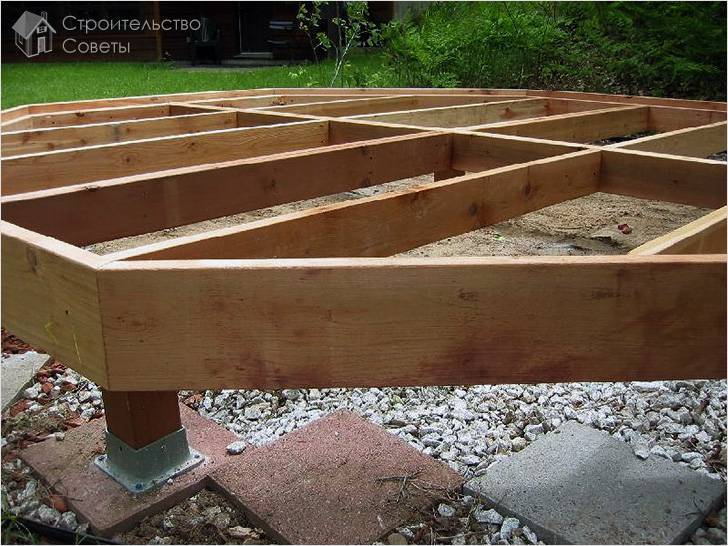

Деревянный фундамент

Традиционно применяется для строительства деревянных домов из бруса. Считается, что такая конструкция недолговечная, но все зависит от правильно выбора материала и проведения работ.

Для столбов выбирают древесину хвойных пород – она менее подвержена гниению и обладает достаточной прочностью. Для защиты от влаги и паразитов дерево обрабатывают всеми возможными пропитками – антисептиками.

1. Готовим участок, выкапываем скважины глубиной 1-1,5 метра и большим диаметром, чем сваи, в 1,5-2 раза.
2. На дно ям засыпаем песок на 15-20 см и тщательно его утрамбовываем.
3. Нижнюю часть столбов укутываем рубероидом или толью, проклеивая слои мастикой.
4. Устанавливаем столбы в скважины и контролируем их вертикальность. Фиксируем результат засыпанием в яму битого кирпича, гравия и песка послойно по 10 см, уплотняя каждый из них.
5. Сверяем горизонталь всех столбов и спиливаем излишки бензопилой или электропилой.
6. Утрамбовываем остаток пустого пространства ямы грунтом.
7. Защищаем торец столба рубероидом или гидроизоляционной пленкой.
8. Скобами или шпилькой крепим деревянный ростверк – брус или бревно, на который будет опираться стена.

Можно приступать к дальнейшему строительству.
