Двухтрубная система отопления частного дома - варианты, схемы и монтаж своими руками

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта имеют разные параметры и функционал, различаются по характеристикам.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

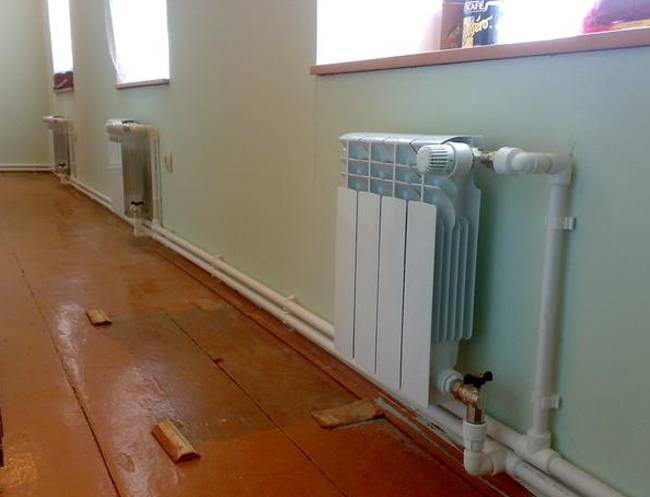

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

на расположение расширительного бака
на эстетичность помещений
на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки, препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Лучшие бактерии для септиков и выгребных ям: ТОП-10 эффективных продуктов для улучшения работы очистных систем +Отзывы

Схема расположения труб двухтрубной системы отопления

Схема двухтрубной разводки бывает 2 видов вертикальная и горизонтальная. В первом случае обогревательные элементы располагаются вертикально вдоль одного стояка, что характерно для многоквартирных домов. В большинстве случаев теплоноситель подается вверх, отвод самотеком спускается вниз.

Двухтрубная конструкция может быть в открытом и закрытом варианте. Любое отопление включает в составе элементов расширительный бак. При нагреве, давление в трубах увеличивается, а компенсационная система позволяет сохранить требуемый рабочий уровень. Устройство располагают в самой высокой точке, обычно на чердаках домов. При открытой разводке, жидкость в баке соприкасается с воздухом. Часть ее испаряется, поэтому такая система требует постоянного контроля. В закрытом типе, конструкция снабжена мембраной, и не требует постоянного внимания.

Преимущество схемы:

Более эстетичный вид помещения, трубы спрятаны под батареи и не бросаются в глаза;
Для прохода к радиаторам, требуется одно отверстие;
Снижаются тепловые потери.

Все системы отопления могут быть выполнены с естественной и принудительной циркуляцией. На выбор конструкции влияет верхняя или нижняя подача воды. Для нижней подачи необходимо установить принудительную циркуляцию воды. Трубы от котла к радиаторам укладывают по уровню пола, чуть ниже батарей. По всему периметру помещения пропускают 2 трубы: раздачу и обратку. К каждому радиатору их подключают с помощью фитингов и тройников. Такую систему можно сконструировать из металлопластиковых или полипропиленовых труб самостоятельно, не прибегая к услугам специалистов.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

с естественной циркуляцией;
с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции

Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Схема обустройства двухтрубной системы

На сегодняшний день существует несколько наиболее используемых схем отопительной системы. При этом допускается их применение как для однотрубной, так и для двухтрубной системы отопления. Конечно же, каждая отдельная двухтрубная система отопления одноэтажного дома имеет как определенные достоинства, так и недостатки.

Лучевая разводка

Последовательное двухтрубное отопление частного дома. Следует отметить, что оно применяется как для двухтрубных отопительных систем, так и для однотрубных. Суть данной схемы весьма проста – в системе производится последовательное подведение отопительных труб. Точно также прокладывается и система для отведения обрата. Данная система является максимально экономичной, не требует специальных навыков (что делает монтаж системы весьма простым), делает возможным установку регулирующего вентиля на каждый радиатор.

Последовательное двухтрубное отопление

Виды двухтрубной системы отопления

Основные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Схема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
Расширительный бак.
Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
Комплект труб необходимой длины.
Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.
