Стропильная система двухскатной крыши и ее устройство

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

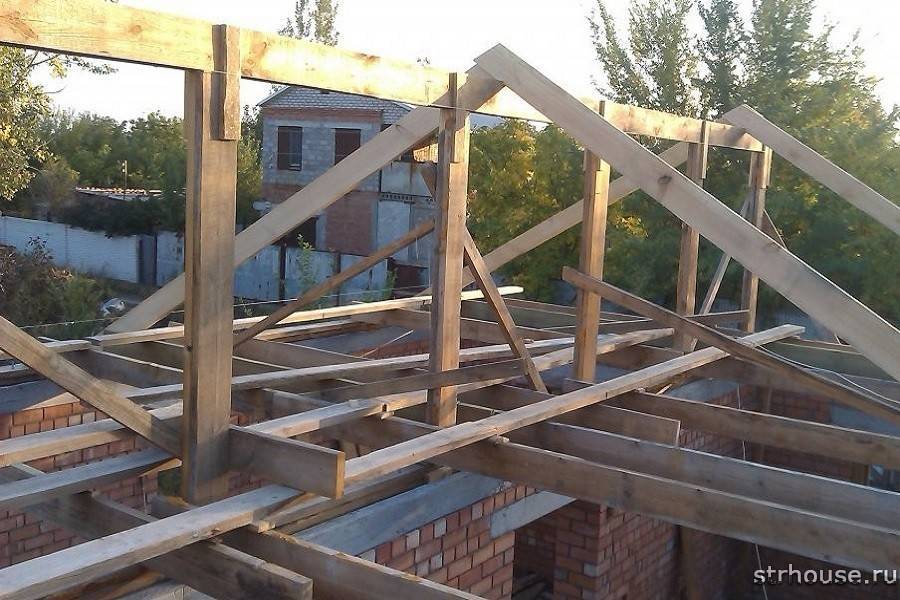

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

  1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
  2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
  3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
  4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

  • Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.
  • Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
  • Балки перекрытия на верхнем этаже.
  • Опоры и стойки.
  • Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

  • Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
  • Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
  • Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
  • Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов. Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками

При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого

Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

Древесина не должна иметь места подверженные гниению.
Лучше всего, чтобы доска или брус не имели сучки.
Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов
В этом случае они не начнут «коробиться» при дальнейшем высыхании.. Сделать стропила для двухскатной крыши можно из брусьев или досок

Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Устройство каркаса

Стандартный каркас таких крыш включает мауэрлат, коньковый прогон, диагональные и рядовые стропила, нарожники и подкосы. В зависимости от способа крепления стропил и сложности, конструкция усиливается лежнем, вертикальными опорами, шпренгельными фермами, затяжками и аналогичными элементами.

Опорная балка

Функции нижней опорной балки для всех четырех скатов кровли выполняет мауэрлат, надежно привязанный к стенам из блока или кирпича, или верхний венец деревянных срубов. В домах со стенами из материалов с высокой пористостью или низкой прочностью на изгиб (газо- и пенобетон, арболит, ракушечник, теплая керамика) под мауэрлатом обязательно закладывается монолитный разгрузочный пояс, отделяемый от пиломатериалов гидроизоляционной отсечкой.

С учетом высоких ожидаемых нагрузок (опорный брус воспринимает и перераспределяет вес всего каркаса, пирога и снежного покрова) данный элемент выполняется цельным, замкнутым по периметру и максимально прочным. Минимальное сечение мауэрлата составляет 100 мм, рекомендуемый шаг крепления не превышает 80-100 см.

Накосные элементы

Формирующие скаты и наклон крыши, длинные диагональные стропила устанавливаются сдвоенными или имеют сечение от 100-150 мм. Их верхние концы упираются друг в друга при шатровом исполнении крыши или в край конькового прогона при вальмовом. Для обеспечения нужного примыкания они обрезаются под выбранным углом заранее и фиксируются гвоздями и перфорированными пластинами.

С учетом ограничения длины у стандартных пиломатериалов в 6 м и требуемого запаса в 5-10% по длине для обеспечения качественного крепления, диагональные ноги часто приходится сращивать. Сращиваемый участок размещают в верхней части, испытывающей максимальные нагрузки и дополнительно подпираемой подкосами или вертикальными стойками.

Коньковый брус

В висячих конструкциях одиночный конек не имеет дополнительной поддержки, правильно рассчитать такой каркас четырехскатной крыши могут только профессионалы.

В остальных случаях конек опирается на вертикальные стойки и лежень, привязываемый к внутренним несущим перегородкам или мауэрлату.

План обустройства несущей конструкции

Остальные элементы остова (рядовые стропила и формирующие углы скатов нарожники) выпиливаются по шаблону из досок или бруса с сечением от 50 мм (от 30 – для нарожников) и размещаются с равным интервалом друг от друга. Нижний край опирается на мауэрлат, верхние соединяются между собой, опираются на конек или диагональные стропила.

Именно рядовые стропила и нарожники удерживают утепляющую прослойку кровельного пирога и обрешетку, перераспределяя вместе с ней весовые нагрузки по всей площади скатов. Также они формируют карнизные свесы, впоследствии подшиваемые с возможностью доступа свободного воздуха для вентиляции кровли.

Усиливающие элементы

Все зависимости от типа стропильной системы диагональные ноги каркаса всегда усиливаются в зонах максимальных нагрузок. При длине стропилины в пределах 7,5 м для этих целей достаточно 1 подкоса, монтируемого под углом в пределах 45-53° с упором в верхнюю часть ноги.

При длине в пределах 7,5-9 м накосная стропилина вдобавок усиливается шпренгельной фермой, размещаемой в углу, на высоте в пределах четверти длины балки. При длине более 9 м каркас укрепляется вертикальной стойкой, подпирающей центр.

При высоких рисках распирания стен каркас стягивается затяжками – горизонтальными балками, стягивающими стропильные пары и фиксируемые на мауэрлате. Эти элементы чаще встречаются в системах с висячими стропилами. Помимо этого, для усиления конструкции часто используются деревянные бруски и доски, набиваемые на нагружаемые узлы или участки.

Примером служит прибоина или шпренгель, дополнительно соединяющие обычные стропила в верхней части каркаса с двумя коньковыми прогонами, деревянные брусочки в местах фиксации нарожников или ветровая балка.

Устройство стропил с помощью крепежных деталей

Чтобы крепление стропил двухскатной крыши было максимально надежным, элементы системы стропил должны быть корректно соединены. При этом стоит учитывать направление, а также величину статических и динамических нагрузок. Кроме того, нужно учесть возможность растрескивания древесины вследствие усушки. Это необходимо для того, чтобы все узлы деревянных конструкций кровли продолжали исправно функционировать.

Раньше при изготовлении стропил двускатной крыши использовали скрепление элементов между собой методом врубки. Такой способ считается надежным, но недостаточно экономичным. Все потому, что необходимо применять конструкции из дерева больших сечений для обеспечения безопасной врубки без ослабления деревянных элементов.

По этой причине в настоящее время элементы стропил скрепляются не методом врубки, а при помощи нагелей и болтов.

Довольно широко распространено использование перфорированных накладок из стали с покрытием против окисления. Крепят такие накладки при помощи гвоздей или пластин с зубьями, которые утапливаются в древесину.

Такой метод крепежа удобен благодаря тому, что:

  • накладки дают возможность снизить расход дерева на 1/5;
  • их можно устанавливаться даже мастерам с малым опытом;
  • высокая скорость монтажа.

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система , оснащенная висячими стропилами, представляет собой треугольную конструкцию , где стороны – стропила, а основание – затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата : доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки – доски, которые крепят к вершине конструкции с одной стороны, а к затяжке – с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

ВНИМАНИЕ!

При монтаже висячей системы обязательным условием монтажа является точность расчетов и прочность стропил и затяжки.

Наличие погрешностей приводит к смещению осей элементов системы , что обеспечивает перекос конструкции.

Установка стропил

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

  1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
  2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
  3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
  4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
  5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.
  6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
  7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

Видео по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

  • наклонные стропила;
  • висячие стропила;
  • комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

  • Уровень осадков в данном регионе;
  • Материальные возможности хозяина дома;
  • Применяемый кровельный материал (мягкая черепица или керамическая);
  • Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
  • Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов

Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.
