Устройство вальмовой крыши

К устройству крыши готовятся еще на стадии заливки армированного бетонного пояса по периметру здания.
Наличие такого пояса в несколько раз увеличивает несущую способность стен.
Так вот, поверхность такого пояса должна быть идеально ровной, и по все длине должны быть вмоноличены металлические шпильки.
Диаметр шпилек 10 мм.
Длина шпилек такова, чтобы после закрепления мауэрлата, из него выступало 30 мм шпильки.

После того, как затвердел бетон, его поверхность промазывают битумом и укладывают рубероид.
Если этого не сделать, то древесина мауэрлата может очень скоро подвергнуться гниению.
В мауэрлате изготавливают отверстия под шпильки, и закрепляют его на стене.
Затем на мауэрлат укладывают центральную балку параллельно будущему коньку.
Впоследствии на эту балку будут установлены стойки, поддерживающие конек.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы

Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
2. Углы мауэрлата усиливаются шпренгелями.
3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Монтаж

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Общие правила монтажа стропильных систем четырехскатных крыш

Так как основой стропильных систем четырехскатных крыш являются накосные (диагональные) стропила, при монтаже несущих элементов необходимо соблюдать несколько общих правил:

Накосные стропила, несущие удвоенную нагрузку должны исполняться из удвоенного строительного материала, применяемого для остальных элементов стропильной системы.

Сростка частей накосных стропил всегда расположена в местах наибольшей нагрузки (верхняя четверть стропила) и усилена вертикальными стойками или подкосами, перпендикулярными по отношению к стропилам.

Чтобы не ошибиться с размерами накосных стропил в местах формировании свеса, лучше оставить некоторый запас, который всегда можно подрезать.

Наиболее ответственные узлы крепления накосных стропил усиливают дополнительно скруткой из металлической проволоки (катанки) или элементами металлического перфорированного крепежа.

Таким образом, стропильные системы четырехскатных крыш – конструкции более сложные в сравнении с двускатными, и требуют профессиональной подготовки для их монтажа.

Мои сотрудники – хорошо подготовленные работники, имеющие богатый опыт строительства таких крыш – сделают свою работу быстро и безукоризненно. Звоните

Я, при необходимости готов лично выехать на место для проведения консультации и разрешения всех вопросов еще до начала строительства.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

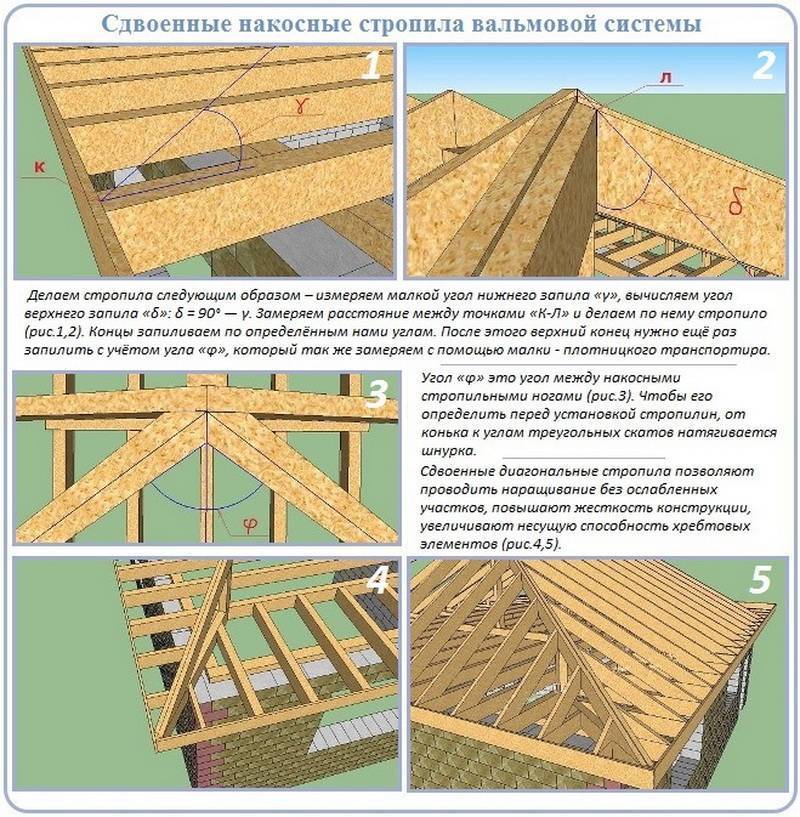

Накосные стропила

Для всех четырехскатных крыш характерно наличие в составе стропильной системы особенных – накосных стропил, которые направлены к углам здания. Их еще называют диагональными.

Как элемент, несущий гораздо большую нагрузку, чем обычное стропило, накосные стропила, как правило, монтируют из двойного бруса (доски).

Обратите внимание

Эти стропила самые длинные и часто приходится делать их из двух частей. При этом я придерживаюсь правила, что стык (место сращивания) подпирается стойкой, установленной на расстоянии, составляющем 0.15 от длины пролета. При этом стойка должна располагаться на расстоянии 1/4 длины накосного стропила от конькового узла.

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:H= d*tqα
   Где d – это ширина здания, tqα – угол ската.
• Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α — угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ▲L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Как производится расчет стропильной системы вальмовой крыши

Как выбрать угол наклона вальмовой крыши

Величина угла уклона скатов трапеций может быть от 5 до 60 градусов. На его выбор главным образом влияет ветровая и снеговая нагрузка.

Пример расчета площади и других параметров вальмовой крыши

Данный вариант предусматривает конструкцию с двумя равными трапециями и треугольниками. В первую очередь нужно определиться либо с величиной высоты будущей крыши, либо с углом наклона. От этих величин будут зависеть все последующие расчеты.

Порядок расчета:

1. Если основным показателем является угол наклона, то высоту конька вальмовой крыши можно вычислить следующим образом: тангенс угла умножается на величину расстояния между краями вальмовых скатов и делиться на два. Если же вы отталкиваетесь от высоты вашей крыши, то расчет идет в обратном порядке. Т.е. вычисляется величина тангенса будущего угла: берется значение высоты будущей кровли, умножается на два и делится на расстояние от края до края ската.
2. Длину ската определяем при помощи теоремы Пифагора, т.е. вычисляем сумму катетов (высота крыши и половина основания вальмы) прямоугольного треугольника и извлекаем квадрат.
3. Таким же способ рассчитываем величину вальмовых (накосных) стропил, разбив трапециевидный скат на прямоугольник и два треугольника.

Похожие:

Определившись с высотой, углом наклона крыши и другими величинами и составив проект, можно приступать расчету площади всей крыши.

Для того чтобы узнать общую площадь нужно вычислить площадь скатов-трапеций и вальм.

Площадь трапеции равна сумме величин ее оснований деленной на два и умноженной на высоту.

Площадь треугольника равна произведению его основания на высоту, деленному на два.

Сложив полученные величины и умножив их на два, получим площадь будущей крыши.

Теперь, когда мы знаем, как рассчитать площадь вальмовой крыши, мы без труда можем узнать количество материала для обрешетки, так и количество материала кровли.

Также с помощью этой величины можно провести расчеты утеплителя (при необходимости), материала для гидроизоляции, пароизоляции, количество крепежных изделий. Рассчитанная величина количества (площади) материала кровли всегда несколько больше площади самой крыши из-за спилов по форме конструкции и нахлестов.
