Как устроен, как возводится и сколько стоит свайно-набивной фундамент?

Отказ сваи при забивке

Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.

Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».

Расчет точки отказа можно выполнить по формуле:

Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».

Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.

Примечание. При отсутствии отказа по достижению проектной глубины сваи дозабиваются после четырехдневного перерыва. Если отказ не достигнут – следует искать причины и менять порядок проведения забивки, чтобы исключить снижение проектной несущей способности конкретной сваи.

Как залить сваи бетоном самостоятельно

Бетонный фундамент на винтовых сваях отличается долговечностью, прочностью, надежностью, стойкостью к различным воздействиям и позволяет создавать качественные фундаменты на разных типах грунта. Но до того, как приступать к выполнению работ и решить, нужно ли заливать бетон в винтовые сваи вообще, необходимо тщательно изучить все нюансы.

Общие понятия о заполняемых бетоном сваях

Бетоном заливают набивные сваи, которые бывают разными – железобетонными, бетонными, металлическими, синтетическими, асбоцементными, винтовыми и т.д. Сначала на объекте рассчитывают и размечают места расположения свай, которые могут монтироваться как по одиночке, так и кустами, полосами. Обычно основание выполняют прямоугольной формы.

Установка и заливка набивных свай

Для набивных опор сначала делают скважины – методом обычного бурения почвы, сверления с поступлением раствора глины под давлением, бурения с использованием вибромеханического оборудования, взрыва. Процесс может осуществляться вручную или с использованием специальной техники, инструмента, оборудования.

После бурения на дно скважины засыпают смесь песка и гравия в одинаковых объемах (или только песок) с обязательной трамбовкой и итоговой толщиной слоя 10-20 сантиметров. На эту подушку укладывают слой гидроизоляции.

В подготовленную скважину устанавливают каркас из стальной арматуры строго вертикально. Бетонировать нужно этапами, заливая раствор слоем толщиной 20-25 сантиметров. Далее залитая смесь уплотняется ручным вибратором.

Заливка свай с применением обсадных труб

Для грунтов с не очень большой несущей способностью набивные сваи под здания выполняют с использованием обсадных труб. До того, как будет выполнено заполнение винтовых свай бетоном, нужно все подготовить. Вначале бурят скважины, потом опускают сегменты трубы вовнутрь, если нужно, используют домкраты.

Установка собранного стального каркаса производится на засыпанную гравийно-песчаную подушку и слой гидроизоляции. Бетонирование осуществляется слоями, с уплотнением каждого вибратором в обязательном порядке. По мере того, как бетон твердеет, часть обсадной трубы разбирают.

Заливка набивных свай бетоном с помощью пневматического оборудования

Если свайный фундамент монтируется на водонасыщенной почве, основание обустраивают на набивных сваях и бетон заливают с использованием пневматического оборудования. Сначала по общему принципу засыпают подушку, потом прокладывают гидроизоляцию, а сваю формируют из бетона с подачей сжатого воздуха компрессором. Опора заполняется слоями по всему объему с применением нагнетательного оборудования.

Заливка буронабивных свай с уширенной пятой

Разбираясь с вопросом, нужно ли заполнять винтовые сваи бетоном, желательно изучить все технологии создания конструкции. Одним из вариантов является сооружение свай с расширенным основанием.

Как обустроить расширенное основание скважины:

• Заливка слоями низа скважины бетоном слоем 20-30 сантиметров и выдавливание смеси под давлением в окружающий грунт для создания расширенной основы.
• Создание пяты специальным режущим инструментом – складным элементом, который закреплен на головке бура и на нужной глубине способен раскрываться. В процессе вращения нож расширяет ширину основания до 2-3 метров в поперечнике. Нож запускает в действие гидравлический механизм, управляющийся дистанционно.
• Расширение взрывом – установка, расположенная дистанционно, заставляет взрывчатку сдетонировать, что создает сферическое углубление.

Потом полость скважины упрочняют стальным каркасом, заливают бетон.

Набивка свай смесью грунта с бетоном

Для изготовления грунтонабивной сваи используют специальные бурильные установки, которые смешивают грунт и жидкий бетон. Лопасти механизма смешивают бетонный раствор и срезанный грунт, весь объем идет под давлением в отверстие для опоры, в итоге создается свая с достаточно высокой несущей способностью. Почва из скважины, таким образом, не удаляется, так как именно за счет грунта с бетоном формируется прочное основание. Обычно такие сваи выполняют на слабых песчаных грунтах.

Заливка винтовых свай бетонным раствором

Винтовая бетонная свая заполняется раствором послойно, каждый слой должен быть примерно 20-30 сантиметров. Обязательно слои уплотняются специальным вибратором. Если строится небольшое здание, бетон можно уплотнить штыком из обычной арматуры либо чем-то подходящим.

Винтовые сваи демонстрируют прекрасную несущую способность, но обычно для здания из тяжелых материалов такие виды фундамента не используют.

Watch this video on YouTube

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Забивка свай своими руками

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той оговоркой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки нужно собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную высоту и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

1. Необходимость привлечения спецтехники.
2. Могут возникнуть сложности с оборудованием цокольного помещения.
3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Классификация свай забивного типа

По типу сечения столбы бывают:

• цельными;
• трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
• Н-образными;
• с закрытым концом.

По материалу изготовления могут быть:

• из древесины;
• из стали;
• железобетонными.

Заглубление

В строительстве свайно-ленточного фундамента применяют такие технологии:

1. С высоким ростверком, когда лента находится выше уровня участка – применяется в болотистых местах, а также на грунтах с сильной степенью пучения.
2. Незаглубленное (мелкзаглубленное) основание – строительство ленты ведется от нулевой точки. Подходит для возведения бань, гаражей, заборов и других легковесных конструкций.
3. Свайный фундамент с заглубленным ростверком – лента опускается в землю на глубину 0,4 – 0,5 м. Используется в строительстве одно- и двухэтажных жилых домов из пеноблоков, дерева и других не тяжелых конструкций.

Особенности

Свайный фундамент представляет собой систему специальных вертикальных опор (свай), связанных между собой горизонтальным элементом (ростверком). Принцип действия такой конструкции заключается в том, что высокопрочная (чаще всего металлическая или железобетонная) свая проходит насквозь нестабильные слои грунта и упирается в твердый пласт.

При этом она способна выдержать в верхней части все неблагоприятные воздействия. Это позволяет сделать надежную опору на очень пучинистых, увлажненных и болотистых почвах, торфяниках, плывунах, а также на тех участках, где грунтовые воды подходят близко к поверхности.

Рассматриваемые опоры, как правило, требуют значительного заглубления, которое очень сложно обеспечить путем рытья ямы. По этой причине невозможно смонтировать столбчатый фундамент, а ленточный и даже монолитный (плитный) тип оказываются малоэффективными и ненадежными.

Установка свай может производиться несколькими способами: бурение скважины, забивание, вдавливанием, вибропогружением или ввинчиванием сваи.

Фундаментная система содержит несколько свай, которые вверху соединяются ростверком. Этот элемент необходим для равномерного перераспределения сжимающих нагрузок на все точки опоры.

Советуем почитать: Как сделать земляной бур своими руками?

Земляные работы

Учитывайте, что при бурении, скважина выходить шире чем диаметр бура. Для определения итогового размера скважины рекомендуется пробурить тестовую скважину в таком же грунте как на площадке.

После бурения, скважина очищается от рыхлого грунта. Скорее всего очистить полностью скважину не получится. Грунт, что не получается вынуть из скважины, трамбуется.

На дно скважины укладывается подушка 30-50 см (зависит от грунта). Используйте песок крупной и средней фракций. Подушка так же трамбуется.

Если ростверк заглубленный, то под него устраивается песчано-гравийная подушка как под ленточный фундамент. Для “висячего” ростверка земляные работы не нужны.

Процесс изготовления

Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.

Сваи квадратного сечения

Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров. Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.

Сваи круглого сечения

Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах. Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:

• высокое качество;
• быстрое изготовление;
• небольшая масса;
• преимущество при транспортировании;
• при погружении имеется возможность наращивания сваи.

Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.

Свайно-монолитный фундамент

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Буронабивной фундамент с уширенной пятой

На сегодняшний день существует три способа уширения свай.

• Грунт распирается вследствие усиленного трамбования бетонной смеси, которое осуществляется в нижней части скважины. Как следствие, бетон оказывает давление на грунт, формируя подошву.
• Скважина пробуривается станком, который имеет на буровой колонке специальный раскрывающийся нож, посредством которого можно достичь уширения до 3-х метров в диаметре. Раскрытие ножа происходит при помощи гидравлического механизма, который управляется дистанционно. По завершении бурения, в скважину устанавливается арматурный каркас и осуществляется бетонирование посредством вертикально перемещающейся трубы (в трубу сначала подается бетонная смесь, а затем поднимается).
• Создание уширения с использованием взрывного метода.
• Устанавливаем в скважину обсадную трубу.
• Опускаем в скважину взрывчатый заряд расчетной массы, после чего провода выводятся к взрывной машинке, расположенной на поверхности.
• Скважина заполняется раствором, после чего обсадная труба приподнимается на полметра и производится взрыв.
• Грунт уплотняется энергией взрыва. Создается сферическая полость, заполняемая смесью, находящейся в обсадной трубе.
• Обсадная труба заполняется доверху бетонной смесью с необходимым уплотнением.

Пневмотрамбованные сваи

Пневмонабивные сваи используются для фундаментов в насыщенных водой почвах, характеризующихся большим коэффициентом фильтрации. В данном случае бетонная смесь укладывается в полость трубы. При этом поддерживается постоянное давление воздуха от 0,25 до 0,3 МПа. Воздух подается через ресивер от компрессора, что необходимо для того, чтобы сгладить колебания давления.

Подача бетонной смеси осуществляется небольшими порциями. Для этого используют специальное устройство – шлюзовая камера, которая работает по принципу пневмонагнетательных установок, которые используются для транспортировки бетонной смеси.

Грунтонабивные сваи

Для установки таких свай используется специальная бурильная установка, которая оснащается специальной буровой штангой со смесительным буром на конце, который имеет режущие и перемешивающие смесь лопасти.

После того, как пробуривается скважина, в пустотелую штангу под высоким давлением подается раствор. Начинается обратное вращение буровой штанги, вследствие чего она поднимается вверх, смешивая грунт с цементным раствором, который дополнительно уплотняется при помощи бура. Вследствие этого получается цементно-грунтовая свая, которая изготавливается прямо на месте без процедуры выемки грунта.

Такие набивные сваи устанавливаются преимущественно на песчаных и неустойчивых грунтах.

Бурозавинчивающиеся сваи

Довольно часто фундамент под новое здание приходится закладывать вблизи уже выстроенных сооружений. Забивка шпунта и свай может вызвать деформации, которые возникают вследствие динамических воздействий. При установке буронабивных свай, когда погружение трубы требует осуществления выборки грунта, возможна утечка грунтового массива из-под фундаментов близ расположенных зданий, что может вызвать перекос этих конструкций.

В таких случаях используются бурозавинчивающиеся сваи. Суть метода заключается в том, что опора не забивается в почву, а завинчивается. Для этого на трубу следует навить узкий шнек из арматуры, что можно осуществить только в заводских условиях. В зависимости от качества грунта труба также оснащается заглушкой, имеющей рыхлители (теряемые или глухие), которые при необходимости позволяют исключить попадание воды в трубу.

Если в нижней части труба является глухой, то после того, как происходит её завинчивание до проектной отметки, в неё вставляют арматурный каркас и заполняют бетоном.

Если же труба имеет теряемый наконечник, то после армирования и бетонирования такая опора вывинчивается, а в грунте остается лишь башмак, на который и будет опираться железобетонная свая.

Чем отличаются набивные и забивные сваи

Забивные сваи. Готовые свайные столбы, при помощи специальной техники, загоняются в землю на необходимую глубину.

Забивные сваи.

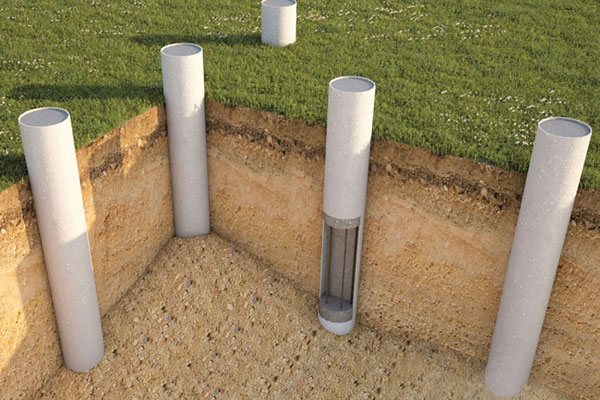

Буронабивные сваи. Изготавливаются в процессе строительства фундамента. В местах установки проводится бурение скважины на глубину погружения будущей сваи. Затем в скважину устанавливается арматура, после чего отверстие заполнятся цементным раствором. Иногда, при обустройстве фундамента на неустойчивых почвах, для дополнительной надежности в скважину помещается металлическая труба и только затем проводится бетонирование.

Буронабивные сваи.

Расчет ленточного фундамента

При расчете монолитно-ленточной части основания можно использовать СНиП 3.02.01-87 или средние данные, которые наиболее часто применяются при возведении фундамента такого типа. Высота монолитной ленты, опирающейся на сваи, составляет 40-60 см. Из них 10-20 см будет находиться ниже уровня земли. Ширина ленточного основания определяется по таблице:

Пример: для нашего коттеджа из пеноблоков высота ленточного фундамента будет составлять 50 см, из них с заглублением 10 см (т.к. почвы достаточно плотные). Ширина ленточной части, исходя из таблицы, будет составлять 60 см. Длину ленты можно вычислить, сложив длины всех стен и периметра дома.

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

В качестве примера определим, сколько свай диаметром 20 см потребуется для  фундамента под дом, вес которого составляет 60 тонн. Из таблицы видно, что одна стойка может выдержать вес не более 1884 кг. Разделив 60 000 кг на 1884 кг, получим 31,84 штук. Округляем в большую сторону до целого числа и получаем 32 сваи. Для их заливки (без осадных труб) нужно купить арматуру и бетон общей стоимостью 32х428,68 руб. = 13 717 руб.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Помогла ли вам статья?

Да1Не очень2

Устройство буронабивного фундамента своими руками

В отличие от других типов свай буронабивные опоры не регламентируются ГОСТом. Технология их установки прописана СНиП 2.05.03-84. В документе указаны следующие способы монтажа:

• бетонирование скважин с обсадной трубой или без нее;
• погружением опалубки с набивкой бетоном;
• сплошное бетонирование с камуфлетной пятой;
• погружением монолитного сердечника в скважину.

Не так давно появилась технология CFA, которая заключается в бетонировании свай при помощи полого бура с забурником, через который подается бетон. По причине отсутствия у большинства владельцев загородных участков сложных инструментов для бурения и бетонирования, мы рассмотрим самый простой способ монтажа буронабивных свай — бетонирование с обсадной колонной или без нее.

В зимний период работы по устройство буронабивного фундамента должны проводиться при температуре воздуха не ниже -10 С.

Железобетонные сваи и их характеристика.

Начало любого дома – это фундамент, все знают данную аксиому. С чего же начинается сам фундамент? Тут всё начинается с котлована, а также – со свай. Это тоже в какой-то степени аксиома. Сваи применяют разные, но сваи забивные из железобетона – именно такие сегодня выбирают для себя многие люди. Данные сваи обладают поперечным сечением, которое может составлять около 0,8 м. В соответствии с техническими условиями ГОСТа Сваи забивные железобетонные бывают разных видов.

Арматурный каркас для ЖБ свай

Вид первый – с применением напрягаемой или ненапрягаемой арматуры. Арматура в данном случае используется продольная, а армирование (то есть – крепеж) выполняется поперечным.

В основном, арматуру с поперечным сечением делают прямоугольной и квадратной формы (круглой). Если говорить о продольном сечении – то это уже цилиндр, призма, при этом бока имеют наклон в виде пирамид, ромбов и трапеций. ЖБ сваи круглого сечения обладают диаметром в интервале 40-80 см. Сваи-оболочки отличаются большим диаметром – он может составлять 3000 мм. Кроме того, применяют сегодня и сваи-колонны железобетонные сплошного и квадратного сечения, при этом тут нет поперечного армирования.

С конструктивной точки зрения данные сваи могут быть лишь двух видов – составными и цельными. Составные между собой скрепляются из отдельных частей. Главное подразделение в плане конструкции касается устройства нижнего конца: тут есть несколько видов. Чаще всего применяются конструкции с плоским или острым концом. Гораздо реже – когда конструкция имеет форму булавы.

Сваи квадратного сечения также используются очень часто – речь идёт об изделиях, имеющих заострённый конец. В основном, они имеют форму армированных стальных башмаков на обратной стороне. Максимальная длина этой сваи – до 60 м, средняя длина – тут всё зависит не только от материала, но и от того, какой способ изготовления был выбран. К примеру, с арматурой ненапряжённой этот показатель может достигать 60 м, а если имеется поперечное армирование – не более 26 м.

Сфера применения

Ленточный свайно-буронабивной фундамент применяется в следующих случаях:

1. Строительство дома в жилой зоне, когда устройство монолитного или ленточного заглубленного фундамента невозможно.
2. На поверхности участка находятся грунты со слабой несущей характеристикой. В этом случае сваи забиваются до глубинных прочных грунтов.
3. Геологическое исследование участка не было проведено. При отсутствии данных о гидрогеологических особенностях лучше перестраховаться и сделать надежный комбинированный фундамент. Правда при этом придется проводить шурфирование для определения глубины залегания свайных опор.
4. На участке сложный рельеф с перепадами. При устройстве висячего ленточного основания за счет разной высоты буронабивных свай достигается выравнивание основания дома.
5. На грунтах с высоким уровнем защелоченности, где невозможно возвести свайно-винтовое основание с монолитной лентой или плитой.

Ленточный фундамент на опорах буронабивного типа подходит для коттеджей из любых материалов. При использовании тяжелых стройматерилов, например кирпича, количество опор и их диаметр возрастает, что приводит к удорожанию всего строительства. Если дом возводится из легких пено- или газоблоков, то ленточное основание на сваях обойдется значительно дешевле.

Железобетонные сваи и их характеристика.

Начало любого дома – это фундамент, все знают данную аксиому. С чего же начинается сам фундамент? Тут всё начинается с котлована, а также – со свай. Это тоже в какой-то степени аксиома. Сваи применяют разные, но сваи забивные из железобетона – именно такие сегодня выбирают для себя многие люди. Данные сваи обладают поперечным сечением, которое может составлять около 0,8 м. В соответствии с техническими условиями ГОСТа Сваи забивные железобетонные бывают разных видов.

Арматурный каркас для ЖБ свай

Вид первый – с применением напрягаемой или ненапрягаемой арматуры. Арматура в данном случае используется продольная, а армирование (то есть – крепеж) выполняется поперечным.

В основном, арматуру с поперечным сечением делают прямоугольной и квадратной формы (круглой). Если говорить о продольном сечении – то это уже цилиндр, призма, при этом бока имеют наклон в виде пирамид, ромбов и трапеций. ЖБ сваи круглого сечения обладают диаметром в интервале 40-80 см. Сваи-оболочки отличаются большим диаметром – он может составлять 3000 мм. Кроме того, применяют сегодня и сваи-колонны железобетонные сплошного и квадратного сечения, при этом тут нет поперечного армирования.

С конструктивной точки зрения данные сваи могут быть лишь двух видов – составными и цельными. Составные между собой скрепляются из отдельных частей. Главное подразделение в плане конструкции касается устройства нижнего конца: тут есть несколько видов. Чаще всего применяются конструкции с плоским или острым концом. Гораздо реже – когда конструкция имеет форму булавы.

Сваи квадратного сечения также используются очень часто – речь идёт об изделиях, имеющих заострённый конец. В основном, они имеют форму армированных стальных башмаков на обратной стороне. Максимальная длина этой сваи – до 60 м, средняя длина – тут всё зависит не только от материала, но и от того, какой способ изготовления был выбран. К примеру, с арматурой ненапряжённой этот показатель может достигать 60 м, а если имеется поперечное армирование – не более 26 м.

Свайно-плитное основание

В подобном фундаменте скомбинированы 2 методики и схемы. На детали свайной конструкции приходится приблизительно 85% нагрузки, а на плиту — остальные 15%. С этим связана сложность самостоятельного составления проекта, так как даже специалист не всегда способен выполнить правильные расчёты.

Есть несколько вариантов свайно-плитного основания.

Свайно-плитный фундамент сочетает в себе 2 разных схемы оснований

Одной из распространенных методик является развязка ростверка с плитой. Способ позволяет уменьшить стоимость работы благодаря возможности уменьшения толщины плиты.

Технология монтажа заключается в том, что первым делом понадобится установить свайное основание, а затем — плиту, которая будет усиливать и связывать сваи. В данном случае изготавливать цельный ростверк не требуется. Это оптимальный вариант для одно- или двухэтажных строений.

Свайно-плитную основу целесообразно устанавливать в следующих случаях:

1. В регионах с высокой сейсмической опасностью.
2. На проблемных почвах. В таком случае чаще всего возводится обыкновенный свайный фундамент. Однако есть некоторые ограничения. Если дом массивный или планируется через время увеличить его этажность, то сваи рекомендуется усилить. Например, можно сделать плитное основание.
3. Фундамент подойдёт для зданий, для которых неприемлемы вибрации. К примеру, если частный дом изготавливается из пеноблоков или каркасным способом.
4. Основание рекомендуется устанавливать под пристройку к ранее изготовленному дому.
5. При отсутствии достоверных данных о территории (характеристики почвы, залегание подземных вод и т.д.). Если есть сомнения, лучше выбирать свайно-плитный фундамент.

Перед тем как перейти к изготовлению, рекомендуется изучить нюансы постройки свайных и плитных оснований по отдельности.
