Пошаговая инструкция с фото, как сделать свайный фундамент своими руками

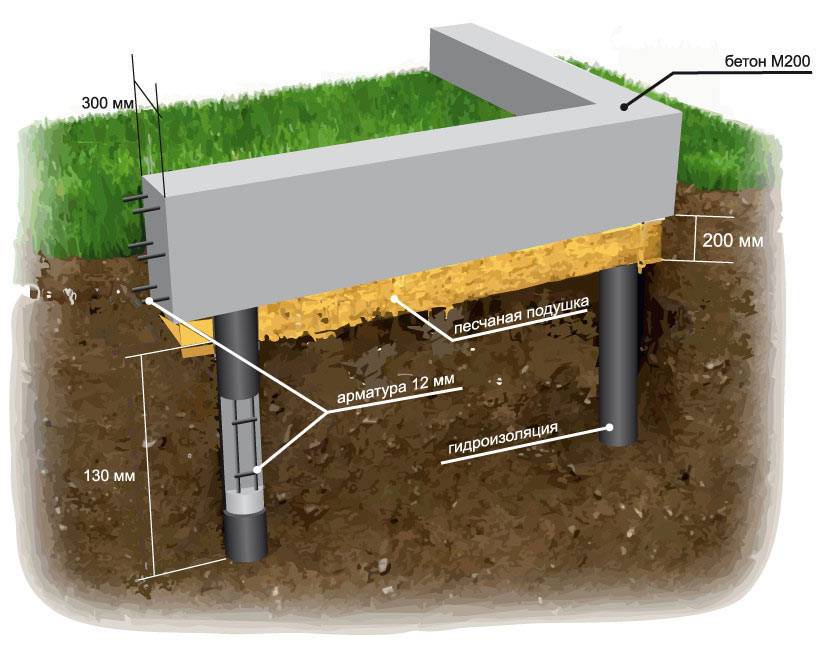

Технология устройства железобетонного монолитного ростверка

• в опалубку укладывают рулонную гидроизоляцию. На поверхность сваи гидроизоляция не укладывается;
• устанавливается опалубка в верхней части сваи. Поскольку опалубка монтируется на высоте, под нее устанавливаются U-образные несущие элементы из бруса. Элементы монтируются между сваями;
• в нижней части опалубки вырезаются посадочные гнезда под сваи. Гнезда – это отверстия, через которые пройдет часть сваи и окажется помещённой в опалубку;
• поверх гидроизоляции монтируют арматурный каркас. Нижний ряд арматуры возвышается над гидроизоляцией на высоту 40-50 мм. Арматурный пояс также не должен касаться гидроизоляции. Ведь при выходе металла за пределы бетона он будет подвержен ускоренной коррозии;

Примечание. При формировании углов ленты не допускается перекрестная стыковка.

• деревянная опалубка смачивается водой, чтобы исключить проникновения в древесину воды из раствора. Некоторые пользователи укладывают пленку на стенки опалубки.
• выполняется заливка опалубки бетоном. Бетон также заливается поэтапно. Толщина слоя 200-250 мм. Во избежание образования пустот бетон протыкается куском арматуры;

Примечание. В зимнее время в бетон следует добавить пластификатор для изменения его свойств, а опалубку утеплить, чтобы обеспечить равномерное застывание бетона.

расстояние от опалубки до почвы закрывается отсыпкой. Она позволит исключить продувание пространства ветром и попадание туда мусора.

Отметим, что период выжидания составляет 20-30 дней и зависит от толщины ростверка и температуры окружающей среды. После того, как бетон наберет окончательную прочность, можно продолжать работы по строительству дома.

Бетонирование свайного фундамента с применением глубинного вибратора

Глубинные вибраторы используют для уплотнения бетонных смесей (например, бетон марок В-25 и В-35).Переставлять вибратор с гибким валом не стоит дальше, чем в полтора раза радиуса действия, работать на одном месте в режиме вибрации рекомендуется от 20 и до 30 секунд. При этом нужно выдерживать достаточную глубину погружения в, уложенные ранее и не затвердевшие, слои бетона

Основные признаки готовности (уплотнения) бетона:

• бетонная смесь перестала оседать;
• крупный заполнитель весь покрылся раствором;
• на основной поверхности, а также в месте соединения с опалубкой появилось цементное молоко;
• воздушные пузырьки прекратились выделяться.

Через час после окончания процесса бетонирования вибратор и другие инструменты следует тщательно очистить от остатков бетона и другой грязи.

Этапы выполнения замеров.

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка. которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Начало разметки.

Как правильно разметить фундамент. От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

Шнурка для разметки фундамента.

• От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
• Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
• Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Внутренние границы.

Как правильно разметить фундамент под дом

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см

Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

Как правильно разметить фундамент своими руками.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

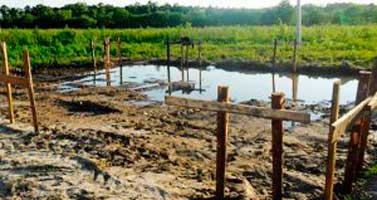

Выполнение обноски.

Как правильно разметить фундамент для дома. После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Алгоритм действий по установке свай

В первую очередь требуется произвести инженерно-геологические исследования, учет параметров, правил и нюансов, только потом следует приступать к заложению свайного фундамента. Для этого, можно, к примеру, в домашних условиях выкопать или пробурить дырку в грунте на глубину не меньше 2,5 метров. Это необходимо, чтобы произвести исследование почвы, на котором планируется возводить сооружение. Рекомендуется проводить такую работу весной, поскольку в этот период можно выяснить о наличии грунтовых вод, так как их уровень поднимается после зимы.

Затем, в зависимости от полученных результатов исследований можно определить, какой вид свай использовать для свайного фундамента. Если же на выбранном участке присутствует повышенный уровень грунтовых вод, то следует произвести дополнительную обработку свай, во избежание коррозийных процессов.

В завершение следует отметить, что перед тем, как применять для строительства свайный фундамент необходимо определится с его целесообразностью. Ведь сваи можно применять не на всех грунтах, а если возникла такая необходимость, то нужно произвести соответствующие исследования, чтобы определиться, какие сваи допускается применять на том или ином участке. В данном случае рекомендуется обратиться к сотрудникам специализированных организаций, которые не только произведут надлежащее исследование участка для строительства, но и предоставят информацию, а также рекомендации по проектированию свайных фундаментов.

Советы профессионалов

Несмотря на то, что буронабивной фундамент можно сделать самостоятельно, при возведении существует много моментов, известных только опытным строителям, которые делятся своим опытом

Чтобы избежать ошибок при строительстве, обратите внимание на такие моменты:

• тщательно изучите тип грунта, для чего лучше выполнить геодезическую разведку, учитывая полученную информацию при подборе диаметра и глубины установки свай;
• для частного строительства не применяйте опоры диаметром более 200 мм, поскольку для их монтажа потребуется спецтехника, что сделает фундамент дороже;
• при заливке обсадных труб, часть арматуры должна выступать на высоту будущего ростверка для придания ему дополнительной прочности;
• заливку ростверка можно производить только после полного схватывания раствора в буронабивных сваях;
• расстояние между нижней частью ростверка и поверхностью грунта не должно быть меньше 150 мм, чтобы он не деформировался при вспучивании.

Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

• Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
• Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
• Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
• Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Почему выгодно возводить пристройку на винтовых сваях

Пристройка на винтовых опорах возводится быстро и просто

К примеру, нужно поставить пристройку к дому размером 6х6 метров. На свайное основание будет достаточно установить 10-12 винтовых опор. Обычно на такую работу уходит не больше 2-3 дней. Столько же времени уйдёт на устройство ростверка.

При устройстве ленточного и столбчатого фундаментов нужно затратить 1,5-2 месяца. Следует учитывать стоимость материалов и трудозатраты на земляные работы, устройство опалубки, изготовление каркасов из арматуры, заливку опалубки бетоном.

Выдерживают бетон в течение 4-х недель. В зимний период потребуется обогрев фундамента. Всё это говорит в пользу устройства фундамента для пристройки на винтовых сваях.

Назначение и виды

Свайный тип фундамента используется при строительстве жилых и промышленных зданий, применим иногда даже при возведении многоэтажек. Основание дает возможность и сэкономить, например, на подвалах.

Основными факторами, при которых принимается решение о строительстве свайного фундамента, считаются:

• Слабый поверхностный грунт, содержащий перегной, торф, песок.
• Большой объем воды в грунте или, простыми словами, «плывун».
• Высокая плотность почвы. В случае со сваями уменьшаются земляные работы, не нужно копать большой котлован, нанимать транспорт и т. д.

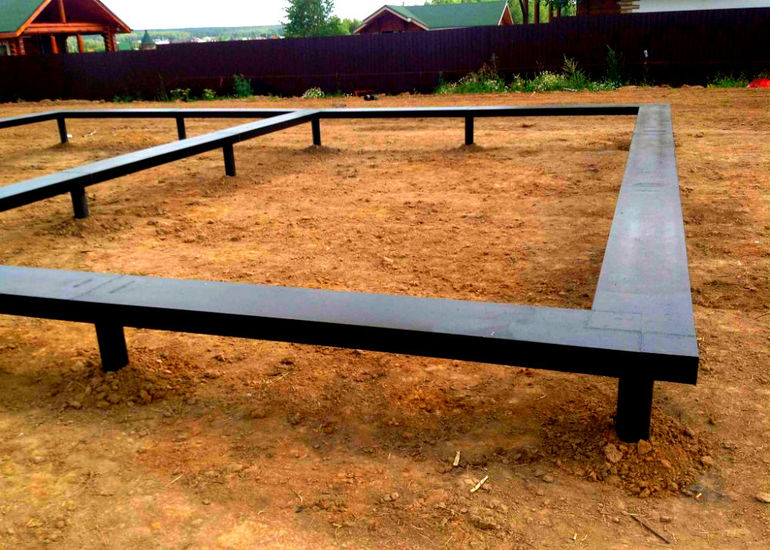

Свайно-ростверковый вариант

Является распространенным типом и при этом относительно недорогим вариантом при монтаже. Преимущества следующие:

• возведение практически на любом грунте;
• повышенная устойчивость и несущие способности;
• экономия средств (нет нужды применять готовый раствор, можно сделать его самостоятельно);
• равномерная усадка, благодаря монолитности основания;
• отсутствие необходимости в предварительных работах по подготовке участка, например, разравнивании и других;
• естественная вентиляция нижней части здания, что уменьшает влажность, убирает лишний конденсат и в итоге препятствует распространению грибка и плесени;
• безопасность (например, риск затопления при паводках намного ниже);
• быстрый монтаж.

Кроме того, из недостатков выделяют:

• отсутствие возможности построить такое основание, если грунт каменистый;
• сложность строительства при горизонтальном смещении почвы;
• стоимость превышает другие разновидности свайного фундамента;
• обустроить подвал не получится.

Винтовой фундамент

Подобная конструкция используется достаточно давно. Поэтому положительные и отрицательные стороны устройства такой основы изучены досконально. Из плюсов:

• низкая стоимость, по сравнению с монолитным и плиточным вариантом;
• быстрота строительства (не нужно копать траншею);
• при возведении отсутствует вибрация, что позволяет строить возле памятников, вековых деревьев);
• можно возвести постройку даже на болотистой местности;
• независимость от погоды;
• минимальные затраты.

Однако такая конструкция не лишена и минусов. Их немного, но они все есть:

• подверженность коррозии, в связи с чем и срок эксплуатации небольшой;
• нельзя построить подвал либо цокольный этаж.

Свайно-ленточный тип

Довольно популярный тип фундамента. У него тоже есть свои положительные и отрицательные моменты. Из преимуществ:

• экономичность;
• способность выдержать небольшие сдвиги почвы;
• возможность самостоятельного изготовления опоры, то есть сделать сваи для фундамента своими руками труда не составит;
• быстрота строительства.

Несмотря на преимущества, есть и свои недостатки. Именно они отталкивают многих от выбора такой конструкции. Например:

• нужно проводить подробные геодезические исследования;
• расчет каждой опоры (длины, глубины и т. д. ) производится в индивидуальном порядке;
• тоже нет возможности сделать цокольное помещение;
• требуются работы по утеплению пространства под полом;
• здание может иметь до 3 этажей, выше не рекомендуется.

Плюсы и минусы свайного фундамента

Каждый из типов фундамента будет иметь свои преимущества и недостатки. Свайный тип не является исключением. Среди плюсов можно отметить:

• низкая стоимость (выгода будет определяться в зависимости от технологии устройства опор);
• высокая скорость монтажа;
• простота монтажа;
• можно использовать в участках, где другие типы фундамента не подойдут из-за особенностей грунта и климата;
• практически отсутствуют земельные работы.

Минусы:

• сложность расчетов;
• обязательная процедура утепления пола;
• отсутствие подвала;
• на основании могут строиться только легкие здания.

В целях увеличения срока эксплуатации конструкции проектировка должна проводиться специалистами. Причина заключается в сложности проектировки, где любая ошибка может привести к получению неверных расчетов. А такая оплошность приводит к тому, что ростверк и стены будет вести при наличии нагрузки. Это повлечет разрушения всего здания.

Второй фактор, о котором необходимо помнить при строительстве домов – ограничение по используемому весу. Следует отказаться от тяжелых полов их керамического кирпича или бетона

Лучше всего обратить внимание на каркасные или пенобетонные варианты, при помощи которых можно соорудить легкие стены. Поэтому перед выбором свайного фундамента необходимо определиться с желаемыми материалами в доме, если они будут тяжеловесными, то лучше их заменить на легкие аналоги или отказаться от опор в пользу другого типа опоры

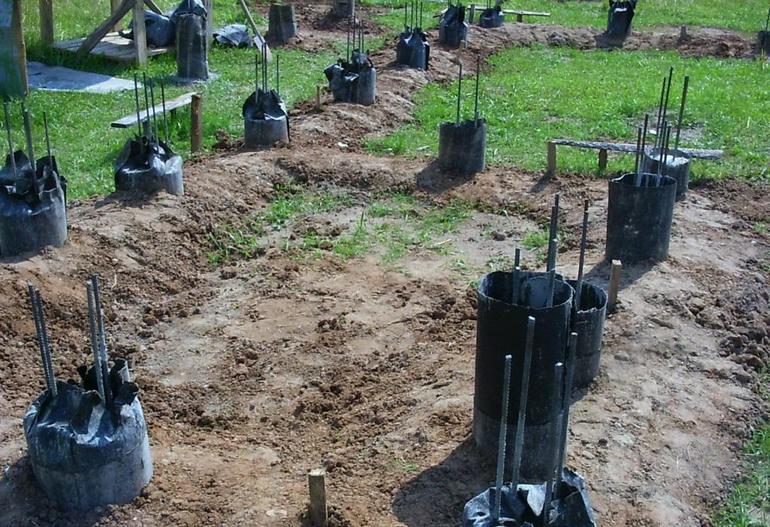

Монтаж и устройство опалубки свайного фундамента

Конечно, всем хочется выполнить работу качественно, да при этом еще и сэкономить бюджет затеянного строительства. При устройстве опалубки для свайного фундамента в самом обыкновенном грунте очень часто осуществляют бурение скважин под сваи небольшим диаметром (от 20 и до 25 см) и глубиной от 70 и до 90 см.

После чего в пробуренную скважину вставляется опалубка для свайного фундамента из асбоцементной трубы (диаметр 20 см). На третью часть высоты опалубку фундамента заполняют специально приготовленной бетонной смесью, а затем эту трубу опалубки немного приподнимают, чтобы под ней образовалось монолитное бетонное основание для свай фундамента. После этого можно заполнять трубу опалубки для свайного фундамента почти до самого верха.

Для уплотнения бетона до уровня, который должен быть на 10 см ниже верхнего края трубы опалубки, часто используют металлический стержень. Вот и все, что необходимо для изготовления сваи такого фундамента.

Далее ждем два или три дня и потом для образования рамы пола на верхнюю часть сваи укладываем деревянные бруски. Затем выравниваем продольные балки фундамента и привинчиваем анкерные металлические элементы, а нижнюю часть их бетонируем в трубах опалубки. Опалубка для свайного фундамента готова.

Такой простой и дешевый способ установки свайного фундамента можно использовать для строительства деревянных небольших садовых домиков. Если устанавливается свайный фундамент под кирпичный дом, тогда применяют более прочные каркасы, т.е. более сильное заглубление свай.

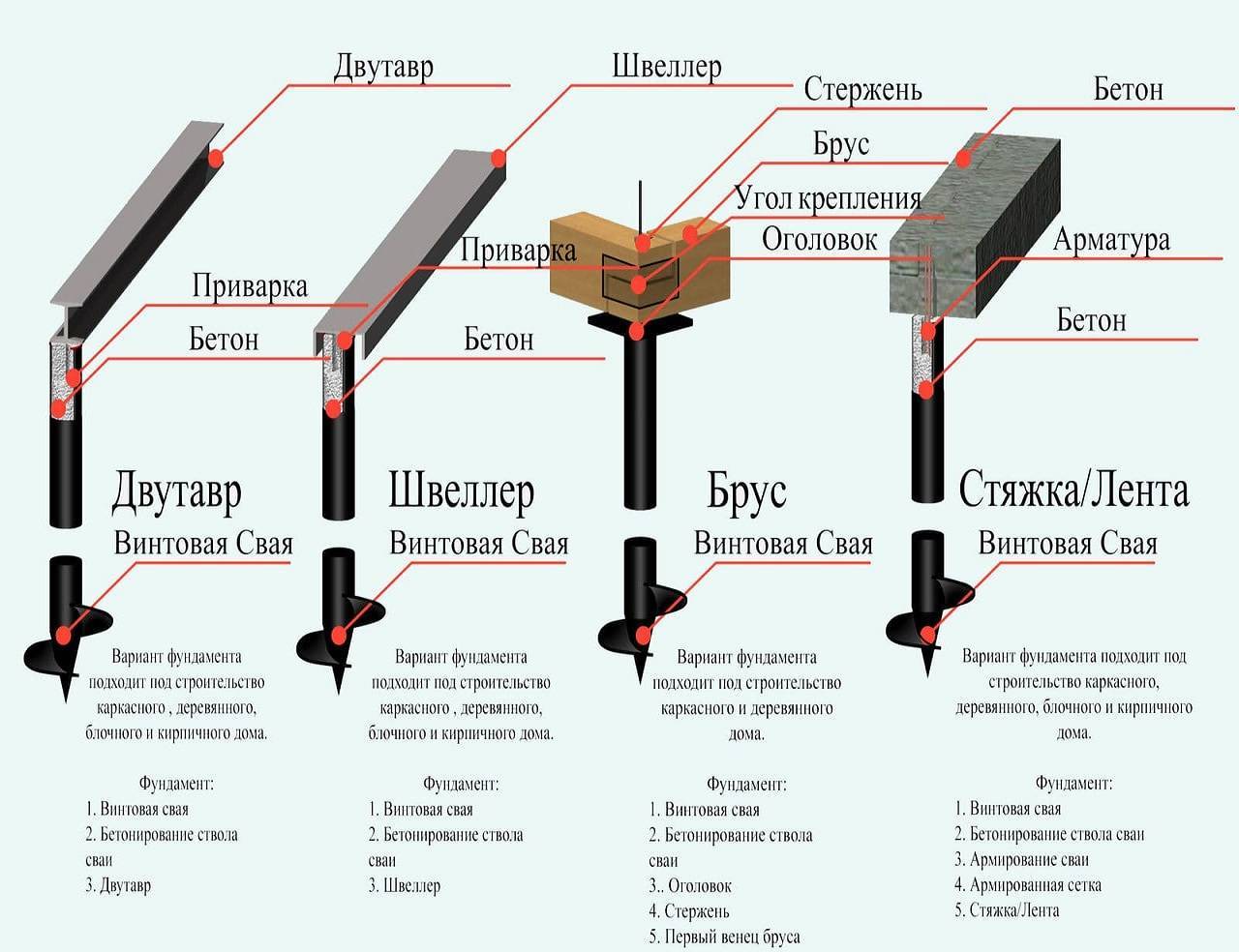

Виды винтовых свай

Сваи могут быть:

• Висящими. На них нагрузка распределяется по принципу трения о грунт.
• Стойками, передающими нагрузку на плотные слои почвы, на которые они установлены.

В зависимости от наконечника, сваи могут быть литыми или сварными. Сварные являют собой трубу с концом в виде заостренного конуса, на который наварены прошедшие антикоррозийную обработку лопасти. Для производства таких свай используется плазменная резка, обеспечивающая точность и качество изделия. Такие сваи отдельно производятся для каменистых грунтов, для малоэтажного строительства с наконечниками закрытого или открытого типа.

Литые сваи — трубы с наконечниками, изготовленные в процессе литься по моделям. Это обычно трубы стандартного диаметра 108 мм. Такие изделия отличаются высокими показателями долговечности и прочности. Стоимость литых свай выше, чем сварных. Литые сваи в зависимости от назначения:

• со средними размерами лопасти, предназначенные для талых грунтов;
• с лопастями больших диаметров для грунтов в условиях вечной мерзлоты;
• стандартные сваи с крупными лопастями для малоэтажного строительства на обычных грунтах.

Типы свай в зависимости от условий использования и назначения:

• Сваи с винтовой лопастью. Рекомендуются на грунтах с минимальной несущей способностью.
• В условиях вечной мерзлоты используются изделия с имитацией резьбы почти на всю длину.
• Чем больше нагрузка на фундамент (вес здания), тем больше диаметр свай. Но с его увеличением увеличивается и сложность работы, если диаметр составляет от 108 мм — вручную закрутить такие элементы в грунт уже не получится.
• Для непрочных грунтов в местах с повышенной влажностью используются сваи с большим диаметром лопасти.

Подробный обзор технологии свайно-винтового фундамента Вы найдете в данной статье. Крайне рекомендуем к прочтению!

Определение параметров фундамента

Фундамент из 4-х свайных опор

1

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

2

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

• для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
• на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
• в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
• районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

3

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

Действие №1 Подготовка опалубки для приготовления свай

Разметка трубы

1

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

• глубины промерзания для данной местности
• минимальной высоты фундамента над землей
• дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
• высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

2

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Действие №2 Бурение скважин под сваи

Специальный инструмент для копания скважин

1

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

2

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

3

Толщина слоя подушки в общем случае зависит от диаметра свай.

Действие №3 Установка опалубки

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Действие №4 Заливка бетона в опалубку

Приготовление бетона для заливки фундамента

1

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

• цемент – 1
• песок – 3.5
• наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

2

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

3

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Действие №5 Установка крепежа в фундамент

Выравнивание бетона мастерком

1

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

2

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

3

Работы по установке строения на полученный фундамент можно будет начинать через неделю после его изготовления.

How to Build Deck Footings with QUIKRETE

Как залить свайный фундамент своими руками: пошаговая инструкция

9.5 Общий балл

Свайный фундамент своими руками

Раскрытие темы

9

Рейтинг пользователей: 5 (1 Голос)

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Советуем почитать: Для чего нужен нивелир на строительной площадке?

Какие бывают свайные фундаменты

Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:

• тип свай – винтовые, буровые;
• вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
• уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).

Фундамент на винтовых сваях

Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.

Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.

Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.

Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:

• в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
• утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
• грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.

Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.

Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:

• засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
• устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.

В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.

Что такое свайный фундамент

Под свайным фундаментом подразумеваются опоры, изготовленная из железобетона, кирпича, древесины или других материалов, которые погружаются в грунт. Для придания жесткости конструкции опоры связываются ростверком или монолитной плитой. Сваи могут вбиваться или вкручиваться в почву или помещаться в заранее приготовленные ямы, которые засыпаются гравием или заливаются бетоном.

Много общего имеют железобетонный ростверковый фундамент с ленточным. Разве что в первом случае используется лента меньших размеров, а лежит на сваях, а не на почве. Это позволяет защитить ростверк от воздействия влаги. Важным параметром при создании фундамента из свай является глубина залегания, которая определяется в зависимости от уровня промерзания почвы. Если размещать опоры ниже этого уровня, то на железобетон не будут воздействовать сезонные расширения и сжатия почвы.

Этапы установки буронабивного фундамента

1 Этап. Рассчет фундамента под сваи

1. Первым делом стоит рассчитать участок застройки. Не волнуйтесь, для каркасного дома, не нужен мощный нулевой уровень. В каркасных домах стены легкие, но если вы строите массивный дом, то сваи придется делать толще на 30-40 мм, чтобы нагрузка на фундамент была соразмерна. Таблица рассчета поможет вам.

2 Этап. Размечаем участок

Выбрать расположения свай можно по разному, обычно это делают под основными несущими стенами дома, но также вы можете расположить буронабивные сваи в шахматном порядке.

3 Этап. Бурим скважины под фундамент дома

Разметить участок застройки, выкопать траншею, определить места расположения столбов и выровнять линию фундамента при помощи лески и уровня.

Материал изготовления свай

Дерево. Самые первые сваи представляют собой целое бревно, хорошо зарекомендовали себя, но уступают другим в долговечности. Тем не менее древесина хорошо поддаётся обработке, а также во многих районах является самым доступным материалом.

Металл. Представляют собой цельнотянутую трубу (8-12 мм толщиной стенки), бывают квадратной и круглой формы. Чаще металлические сваи идут в форме винта (винтовые). Полые конструкции для большей прочности заливают бетоном, после установки.

Бетон (железобетон). Самые популярные и надежные сваи. Бетон заливают в армированный каркас. Глубина таких свай колеблется от 3‐х до 12 метров.

Алгоритм действий по установке свай

В первую очередь требуется произвести инженерно-геологические исследования, учет параметров, правил и нюансов, только потом следует приступать к заложению свайного фундамента. Для этого, можно, к примеру, в домашних условиях выкопать или пробурить дырку в грунте на глубину не меньше 2,5 метров. Это необходимо, чтобы произвести исследование почвы, на котором планируется возводить сооружение. Рекомендуется проводить такую работу весной, поскольку в этот период можно выяснить о наличии грунтовых вод, так как их уровень поднимается после зимы.

Затем, в зависимости от полученных результатов исследований можно определить, какой вид свай использовать для свайного фундамента. Если же на выбранном участке присутствует повышенный уровень грунтовых вод, то следует произвести дополнительную обработку свай, во избежание коррозийных процессов.

В завершение следует отметить, что перед тем, как применять для строительства свайный фундамент необходимо определится с его целесообразностью. Ведь сваи можно применять не на всех грунтах, а если возникла такая необходимость, то нужно произвести соответствующие исследования, чтобы определиться, какие сваи допускается применять на том или ином участке. В данном случае рекомендуется обратиться к сотрудникам специализированных организаций, которые не только произведут надлежащее исследование участка для строительства, но и предоставят информацию, а также рекомендации по проектированию свайных фундаментов.
