Выбор светильника для гипсокартонного потолка

Особенности установки точечных светильников на гипсокартоне

Современное освещение позволяет использовать широкие возможности в плане света. Можно сделать свет ярче, светлее, мягче, темнее или вообще изменить оттенок. Даже монотонный одноуровневый потолок можно сделать так, чтобы на него было приятно смотреть, если грамотно подойти к установке устройств. Итак, какие светильники для гипсокартона бывают? Как правильно их установить?

Что касается установки потолочных устройств, нужно задавать этот вопрос еще на этапе монтирования гипсокартонного потолка: над каркасом устанавливается электропроводка, подводится к зоне дислокации каждого осветительного устройства; делаются дырки в гипсокартонных пластах, чтобы установить светильники. Очень кропотливый процесс, который требует мельчайшей внимательности и аккуратности. Такой способ монтажа установки освещения в принципе хорош, но главным недостатком считается нехватка места к проводке. Это затрудняет ее ремонт и переделывание системы освещения без снятия гипсокартона. То есть, если лампочка перегорит, вам придется сначала снять потолок, подобраться к проводке и уже потом что-то там чинить.

Поэтому если вы устанавливаете светильники в гипсокартонный потолок, заранее нужно подумать о виде освещения.

Если вы сомневаетесь в своем выборе, всегда можно обратиться за помощью к дизайнерам. Они точно подскажут вам правильные пути установки светильников в потолке и как сделать проводку. В качестве установки некоторых типов освещения – монтаж светодиодных лент – у гипсокартона должна быть многоуровневая конструкция с открытой частью между уровнями.

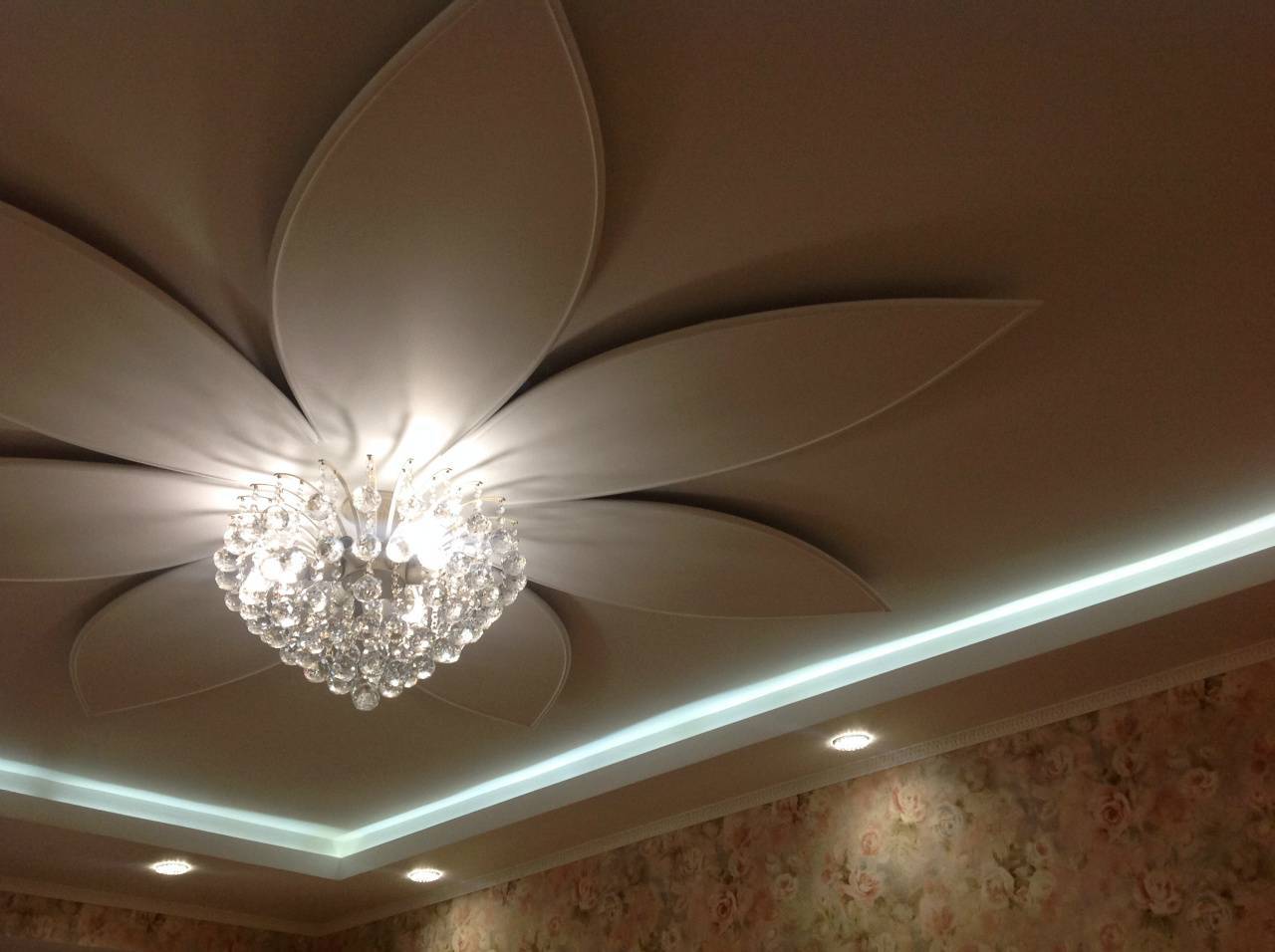

Варианты осветительных устройств для подвесных конструкций: люстры и как правильно их устанавливать?

Базовый метод, который раньше позволял делать комнаты светлыми и просторными, считается потолочным освещением. Оно делалось при помощи потолочных изделий. Выбрать правильную люстру, которая устанавливается в середине потолка, часто говорит о способе ее монтажа: аккуратные люстры крепятся через гипсокартон к особым профилям. Крепеж именно к гипсокартону лучше предотвратить, потому что даже среднего объема может не выдержать и в один прекрасный день свалиться прямо на вас.

Если все-таки нужно сделать такой крепеж, тогда лучше покупать люстру наименьшего размера и веса, а крепеж осуществлять дюбелем-бабочкой, который распределяет тяжесть от прибора по некоторой площади конструкции.

Если в помещении довольно много места, тогда подойдет монтаж объемной люстры. Закреплять ее нужно к бетонному основанию. Гипсокартонная обшивка просверливается, в ней делают глухую дырку. Дальше внедряется анкер и закрепляет длинную шпильку, и только потом крепится люстра при помощи этой шпильки.

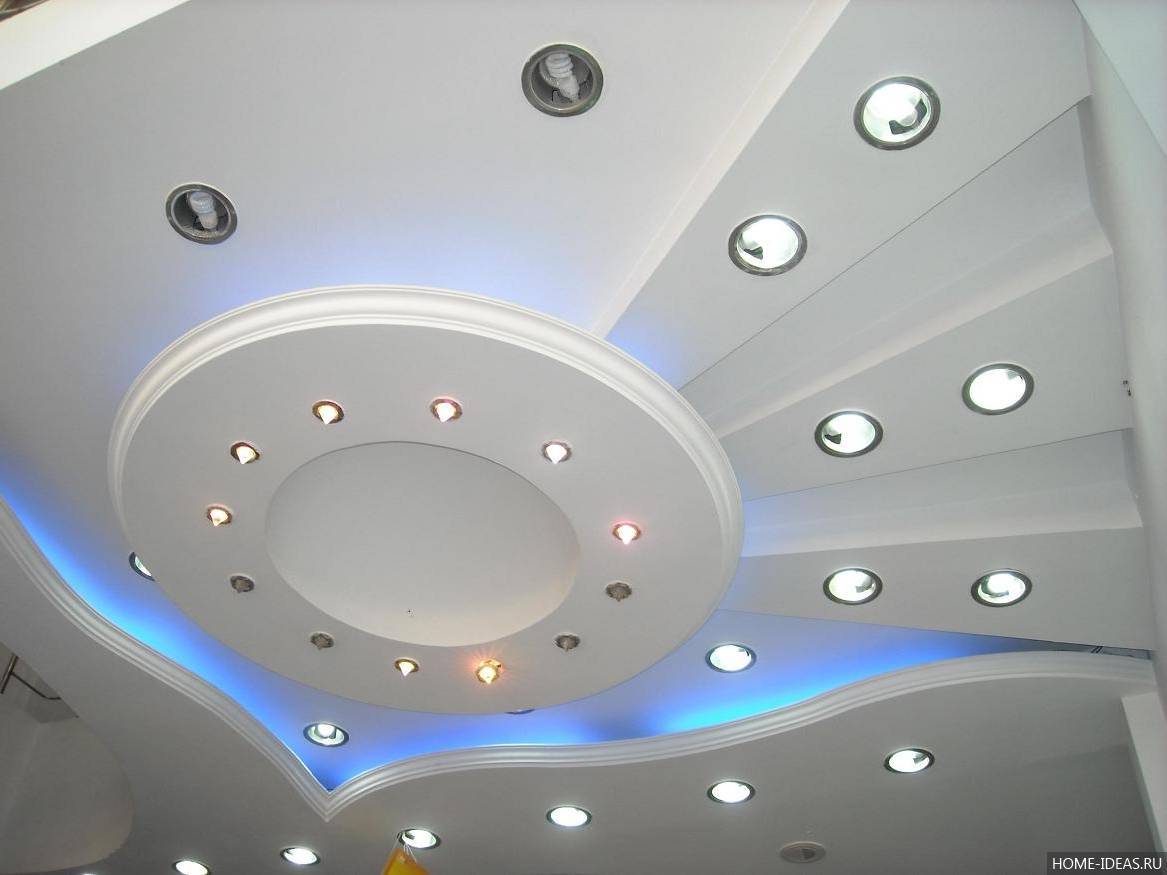

Точечные приборы: как их встроить в гипсокартон?

Точечные приборы для гипсокартона настолько прижились в каждом доме и полюбились пользователями, что они готовы устанавливать подвесные потолки. На основании такого метода освещения, источники света располагаются на потолке в разных направлениях. Тут уже зависит от самой задумки дизайнера. При помощи таких приборов можно визуально поделить зону на функциональные места — одни сделать светлыми, другие — затемнить. Большое число устройств на конструкции делает освещение гибким. Точечные светильники можно поделить на следующие группы:

  1. Поворотные. Отличительная особенность такого типа заключается в возможности своими руками менять степень направления света, освещая только те зоны, которые в этом нуждаются.
  2. Неповоротные. Такие приборы крепятся очень прочно. Поворачивать их нельзя.

Выбирая лампочки для точечного освещения, лучше использовать лампы накаливания, светодиодные, галогенные, люминесцентные.

Процесс установки точечных светильников в гипсокартон

ФотоОписание действий и рекомендации
Помимо самих светильников, надо подготовить распределительные коробки, защитные автоматы, выключатели, другие компоненты электрической сети. Кабель выбирают с учетом суммарной нагрузки. Для их укладки удобно использовать гофру. Такая оболочка обеспечивает дополнительную защиту от влаги, механических повреждений. Если в светильниках нет встроенных источников питания, приобретают соответствующие блоки, выпрямляющие и снижающие напряжения до необходимого уровня.
Точный список необходимых инструментов можно составить после подробного изучения технологии.
Для сверления отверстий понадобится коронка с диаметром, соответствующим габаритам светильника.
По этой схеме устанавливают встраиваемые точечные светодиодные светильники для потолков из гипсокартона. Чтобы не усложнять монтажные операции, к определенным планом местам заранее прокладывают линии 220V. Оставляют свободные отрезки кабеля 60-80 см. После закрепления листов гипсокартона (при отключенном напряжении) сверлят отверстия. К извлеченному кабелю подсоединяют драйвер, либо непосредственно сам прибор. Далее фиксируют светильник с помощью штатного крепежа.
Накладные точечные светильники на потолок устанавливают по инструкции производителя.  При большом весе определенной модели устанавливают специальное жесткое основание. Его подсоединяют к силовому каркасу обрешетки.

После завершения всех операций выполняют пробное включение.

Следующие советы упростят выполнения отдельных операций:

  • Диаметры отверстий в гипсокартоне под точечный светильник создают больше размеров самих приборов на несколько миллиметров. Делают соответствующие коррекции, если имеются выступающие за основные габариты крепежные или иные части конструкций.
  • Если спрятанный в конструкции кабель извлечь сложно, применяют подходящий отрезок проволоки. Она не должна быть слишком жесткой. Оконечную часть изгибают, чтобы исключить случайное повреждение изоляционных оболочек.
  • При монтаже электрической схемы надо соблюдать установленные подключения нулевых, фазных и заземляющих проводников. Используйте стандартную цветовую маркировку, чтобы исключить ошибки.
  • Для соединений проводов не используйте «скрутки». Следует приобрести заранее с небольшим запасом подходящие универсальные клеммы.
  • Между ободом правильно установленного светильника и гипсокартоном не остаются щели.

Watch this video on YouTube

Статья по теме:

Выбираем светильники в гипсокартон

Обычно для такого устройства, как точечные потолочные светильники, люди решаются на установку потолков из гипсокартона. При этом конструкция дает возможность установить точечные осветительные приборы там, где это необходимо. Как правило, все освещение разбивают на конкретные зоны. А на сегодняшний день это высоко ценится при создании интерьеров. В результате одна зона получается притененной, а другая – довольно яркой.

Все точечные светодиодные светильники, которые устанавливаются под потолочный гипсокартон, могут управляться одной системой. Но только от ваших пожеланий и особенностей помещения будет зависеть выбор лампы. Это могут быть галогенные, люминесцентные и лампы накаливания. Часто используют и светодиодную ленту.

Подвесной точечный светильник

Монтаж точечных светильников: подготовка

Сам процесс установки системы освещения состоит из трех этапов:

  • монтаж электропроводки;
  • вырезание отверстий в гипсокартоне;
  • монтаж и подключение светильников.

Каждый из них будет представлен в виде пошаговой инструкции, но для начала рассмотрим, какие инструменты и материалы необходимы для этого дела.

Во-первых, очевидно, что понадобятся сами светильники. Во-вторых, нужны соединительные провода, причем желательно взять кабели с разными цветами изоляции для фазового провода, нулевого и заземления. Соединять их между собой можно как с помощью клеммных колодок, так и с помощью простой скрутки, спайки и обжима. Для обеспечения пожарной безопасности вам понадобится гофрированный кожух из негорючего материала, в который будет укладываться проводка.

Разумеется, для монтажа системы точечных светильников понадобятся выключатели и, если это необходимо, регуляторы мощности. Для галогенных ламп также понадобится понижающий трансформатор, а для светодиодов – драйвер тока. Трансформатор должен иметь допустимую мощность выше на 20-25% мощности осветительной сети, таким образом, вы будете иметь резерв на случай внештатных ситуаций или добавления светильников к уже имеющимся.

Драйвер тока для светодиодов

К инструментам, необходимым для монтажа точечных светильником, относятся:

  • плоскогубцы, кусачки и обжимные клещи;
  • линейка, рулетка, карандаш или маркер;
  • нож с коротким лезвием для зачистки кабеля;
  • индикатор фазы напряжения;
  • дрель (или шуруповерт) и коронка, с помощью которой будут вырезаться отверстия в гипсокартоне под светильники;
  • лестница-стремянка;
  • набор отверток.

Советы по выбору ламп

Светодиодные источники света отличаются от аналогов тем, что их качество излучения зависит от типа кристаллов, используемых в конструкции. Плохое качество излучателей приведет к существенному сокращению срока службы.

Определить, действительно ли источник света достоин выбора пользователя, можно, обратив свое внимание на марку изделия. Обычно точечные диодные светильники поставляются вместе с лампами

Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность

Обычно точечные диодные светильники поставляются вместе с лампами. Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность.

Материалы и оборудование для обустройства точечного освещения

Для монтажа схемы освещения понадобятся следующие основные материалы:

  • провод электрический сечением не менее 1,5 мм2, предпочтительно многожильный медный;
  • колодки клеммные – применяются в местах соединения отрезков провода;
  • гильзы омедненные для выполнения опрессовки скруток, там, где они необходимы;
  • трансформатор понижающий – если применяются галогенные светильники, напряжение на выходе 12 В. Нужно учитывать, что показатели мощности трансформатора должны быть выше суммарной мощность световых излучателей минимум на 20 %;
  • драйверы тока – для случаев использования полупроводниковых светильников. При использовании последовательной схемы подключения он должен иметь запас по силе тока, что обеспечивает корректную работу световых излучателей.

При параллельном подключении драйвер придется устанавливать на каждый источник света. Значительное число производителей полупроводниковых ламп выпускают их с уже установленными драйверами, что гарантирует их беспрепятственное применение по параллельной схеме и полное соответствие устройства характеристикам излучателя света.

Понадобятся также инструменты в таком примерном наборе:

  • металлическая рулетка (длинная линейка);
  • индикатор тока;
  • пассатижи или обжимающие клещи для установки гильз на скрутках;
  • электродрель;
  • сверло корончатое для изготовления отверстий в гипсокартоне, соответствующее диаметру посадочного места светильников, обычно они составляют 61 – 76 мм;
  • изолента;
  • приспособление для зачистки проводов от изоляции. Чаще всего применяется нож, при этом необходимо строго контролировать процесс, чтобы не подрезать сами проводники.

Установка точечных светильников в гипсокартонный потолок

Для начала нужно разметить на потолке, где будут находиться светильники.

  • Подбирается коронка для сверления отверстия исходя из размера вашего светильника. Коронка – специальная насадка на дрель или шуруповерт.
  • Небольшими оборотами высверливается нужное по размеру отверстие.
  • В комплекте с led лампами есть специальные соединительные устройства.
  • Зачищаем контакты и производим скрутку с проводкой. Обматываем контакты изолентой или термоусадкой.
  • Сгибаем специальные пружины на светильнике и вставляем его в отверстие. При этом нужно снять специальное стопорное кольцо для лампочки.
  • Подсоединяем лампочку и сверху ставим стопорное кольцо для ее фиксации.

Конструкция осветительного механизма

Каждый потребитель имеет индивидуальный вкус, поэтому ему решать, где и как разместить накладной светодиодный светильник

Какие бы предпочтения не были, важно соблюдать определенные рекомендации:

  • Оптимальную освещенность способен создать светильник мощностью светодиода от двух до четырех Вольт на один квадратный метр.
  • Если комната, где планируется монтаж – спальная, здесь применяются устройства с небольшим рассеиванием света и яркостью.
  • Для гостиных используются сборки ламп, где есть осветительная основа и дополнительная – для подсветки отдельных зон и предметов интерьера.
  • В кухонных и столовых комнатах освещаются области работы и питания.
  • Если речь идет о прихожих и гостиных, в них обычно монтируется группа осветительных приборов.

Светодиодные ленты

Светодиодные светильники под гипсокартон представлены в виде лент. Это очень оригинальное решение, при помощи такого освещения можно добиться весьма интересных эффектов.

Светодиодные ленты обладают большим ресурсом работы и бесчисленным разнообразием цветодинамических эффектов. Такие светильники для гипсокартона могут создать простую однотонную плавно меняющую цвета подсветку, или цветомузыку и бегущие волны. С подобными лентами потолок станет выглядеть потрясающе. Одноцветные потолочные светильники излучают только один цвет, но при этом интенсивность освещения можно регулировать. Чем плотнее располагаются светодиоды на ленте, тем более ярким будет свет, но и выше стоимость. Для того, чтобы подключить ленту, понадобится трансформатор.

Весьма необычное освещение дают многоцветные RGB ленты. С помощью контроллера управления можно создавать самые разные световые эффекты. В этот прибор лишь необходимо ввести программу, чтобы лента «заиграла».Светодиодные светильники смотрятся невероятно красиво, но ленты трудно изогнуть, поэтому потолок для них должен быть простой геометрической формы.

Кроме светодиодной подсветки, специалисты рекомендуют осуществить монтаж светильников в гипсокартон, например, точечных – дело в том, что светодиоды даже в большом количестве не могут дать много света. Светодиоды можно использовать в качестве ночника и для создания особенной атмосферы в помещении, но в качестве основного источника света они служить не в состоянии. Это больше декоративная подсветка, чем практическое освещение.

Не нужно забывать, что подготовка к установке светильников начинается еще на этапе монтажа системы из гипсокартона. Если неправильно рассчитать выводы проводов, придется разбирать потолок и собирать заново, поэтому все должно быть тщательно продумано. Кроме того, при создании конструкции стоит предусмотреть в щитке отдельный автомат.

Установка светильников в гипсокартон – работа несложная, но важно все сделать правильно (см. Как сделать потолок из гипсокартона, как обшить правильно )

В противном случае установка не только не принесет желаемого результата, но еще и будет представлять опасность. Если есть сомнения в собственных силах – лучше обратиться к специалисту.

Какими бывают светильники для гипсокартона?

Как было сказано выше, с выбором осветительных приборов тянуть нельзя, поэтому нужно как можно раньше определить тип освещения, который будет максимально подходить для определенного помещения, так какие же существуют потолочные светильники?

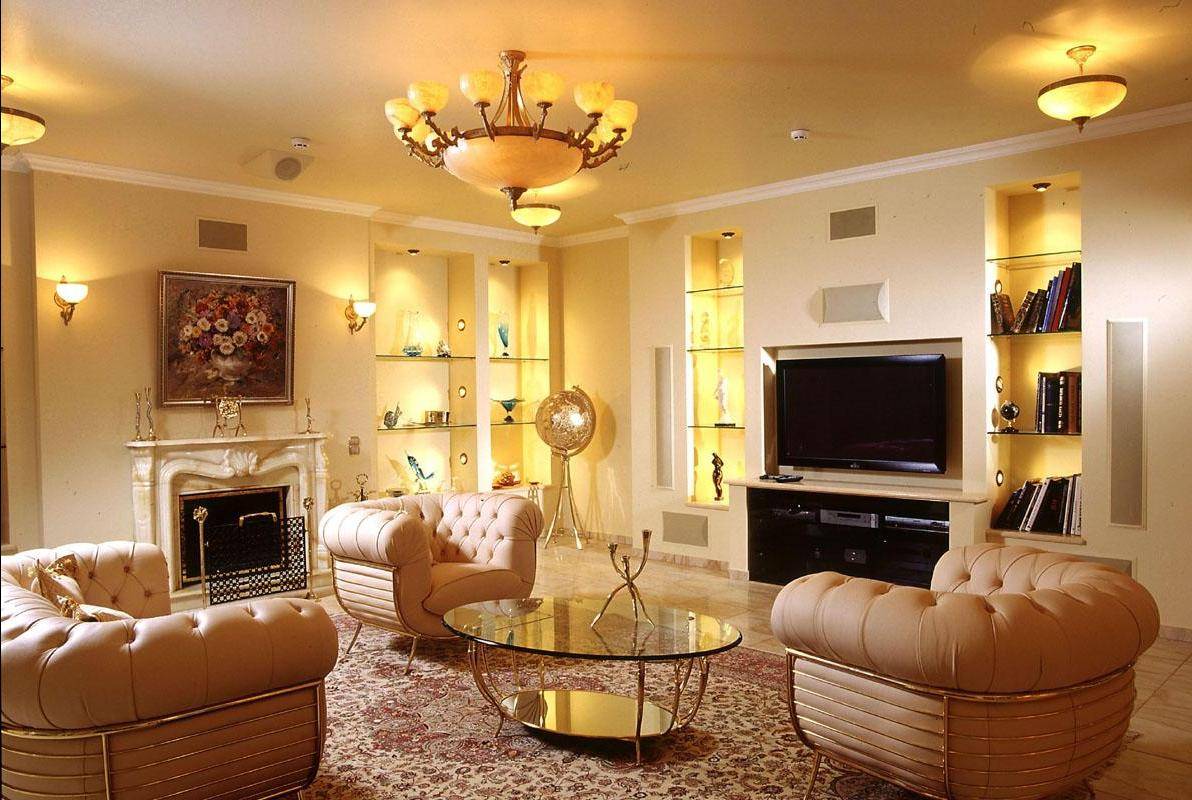

Подвесные люстры

Это традиционный вид освещения, который крепится посередине комнаты или же в местах, где требуется повышенное освещение, например, над рабочим столом. Их достоинством является то, что они очень многообразны, отличаются большим количеством размеров и цветовых решений, каждый сможет выбрать вариант, подходящий под любой интерьер

При этом можно самостоятельно выбрать степень освещения, обратив свое внимание на вид и количество лампочек в модели

Накладные светильники

Это вид освещения, который не требует создания отверстий в потолке для их крепления, в отличие от люстр. Сам прибор небольшого размера, его можно сразу крепить к поверхности, используя специальные дюбели. Он прост в установке, поэтому можно справиться самостоятельно, не прибегая к помощи специалистов. Отличительной характеристикой такой конструкции является то, что она не занимает много места, визуально не уменьшая комнату.

Люминесцентные лампы или лампы дневного света

Это светильники, которые экономят электричество и слабо нагреваются, что способствует сохранности поверхности потолка, при этом они просты в установке. Их недостатком является то, что лампы подобного типа подвержены скачкообразному напряжению, которое может повлиять на их преждевременный износ. Люминесцентные лампы обычно используют в каких-либо учреждениях, для домашнего же использования лучше подойдут точечные светильники для гипсокартонных потолков.

Светодиодные ленты

Светодиодные ленты – этот вариант является уникальным, потому что с его помощью можно создать самые сложные осветительные конструкции, которые смогут отразить неповторимый дизайн комнаты, например, линии или волны с переходами от одного цвета к другому. Эти ленты крайне популярны в соцетании с гипсокартоном, они позволяют создать например известный парящий потолок, а также разноцетную подсветку многоуровневого потолка.

Встроенные точечные светильники

Встроенные точечные светильники (поворотные и неповоротные) – это самый распространенный вид освещения, применяемый для гипсокартонных потолков. Они являются очень удобными в использовании, а также просты в установке.
Точечные светильники для гипсокартонных потолков используют, чтобы создать общий фон или же специальную ночную подсветку и аварийное освещение. Особую популярность данный вид освещения получил благодаря отличной работе на индивидуальных рабочих местах. Поворотные модели обладают рамой, способной поворачиваться, что создает очень интересный эффект в помещении.

Комбинированное освещение

Комбинированное освещение – это вид, который позволяет соединить несколько моделей светильников и создать при этом многоуровневую подсветку. Он не только создает неповторимый эффект освещения, но и позволяет экономить на электроэнергии. Здесь сразу стоит отметить, что установка такой системы довольно сложна и кропотлива, в отличие от предыдущих вариантов, поэтому лучше доверить это дело профессионалам.

Точечные светильники для гипсокартонных потолков: разновидности и их особенности

Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.

Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.

  1. Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.

  2. Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
  3. Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
  4. Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.
  5. Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.

Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.

Подбираем светильник для гипсокартонного потолка

Существуют поворотные и неповоротные типы таких светильников. Неповоротные – имеют более упрощенную конструкцию. Свет от лампы в них светит только в одном направлении. В поворотных же лампу можно двигать в любую сторону. Это позволяет создать комфортное направленное освещение. На процесс монтажа тип светильника не влияет, потому это вопрос личного выбора.

Кроме точечных потолочных светильников для гипсокартона, светодиодное освещение может быть выполнено в виде подвесных люстр, накладных светильников, светодиодных лент и т.д.

Чтобы правильно подобрать лампу, обратите внимание на такой показатель как IP. Рядом с ним пишутся две цифры, первая означает степень пылезащиты, вторая – степень влагозащиты

Исходя из того в какую комнату вам нужно освещение — подбирается и лампочка. Например для второго обозначения 0 – означает отсутствие защиты, 1-защита от вертикальных капель, 5-от струй, 7-от короткого погружения и т.д.

Подбор кабеля для проводки

Как выбрать сечение кабеля? С этой задачей справится даже новичок. Необходимая мощность провода вычисляется по следующей формуле:

Pобщ = (P1 + P2 + P3 … + Pn) * 0,8 где

  • P1 … Pn – мощность каждого прибора в кВт;
  • 0,8 – поправочный коэффициент.

Полученную мощность провода ищем в таблице:

Находим наиболее близкое значение и выбираем соответственно сечение провода. Как правило, хватает 1,5 мм медной жилы. Лучше использовать провода марок ВВГнг 3х1,5, ПВС, РКГМ.

Как рассчитать трансформатор

Трансформатор – устройство которое трансформирует напряжение 220В на напряжение 12В. Если вы будете использовать 12 вольтовые лампочки, не забудьте установить понижающий трансформатор.

Выбираем его по мощности. Для расчета мощность устанавливаемых лампочек умножаем на их количество и прибавляем 20% — запас мощности.

Различают индукционные и электронные трансформаторы. Индукционные — более дешевый вариант, хотя более надежный. Электронные более дорогие, но зато они легче по весу. Провод, ведущий до трансформатора должен быть менее двух метров, чтобы избежать потери мощности.

Сколько ламп подбирать на комнату? Рассчитываем исходя из того, что на один квадратный метр нужна освещенность не менее чем в 20 ватт.

Монтаж точечных светильников: проводка

Этот этап – наиболее важный и трудоемкий, потому отнестись к нему следует с большой ответственностью. И желательно, чтобы проводка была проведена до монтажа потолка из гипсокартона.

Шаг 1. Определите места, где в будущем будут находиться точечные светильники. Не лишним будет создание чертежа – так вы значительно упростите себе работу в будущем.

Шаг 2. Смонтируйте распределительную коробку, куда подключается провод от электросети и откуда идут кабели ко всем светильников. Если у вас галогенные лампы, то не забудьте расположить под потолком и подключить трансформатор.

Шаг 3. Произведите разводку проводов от источника питания. Желательно использовать параллельную разводку – так при выходе из строя одной лампы остальные продолжат свою работу. Провод, идущий от источника энергии к месту будущего нахождения лампы, должен быть на 30-40 сантиметров больше этого расстояния – так при монтаже со светильником работать будет легче.

Шаг 4. Если монтаж проводки происходит при уже имеющемся подвесном потолке, то тяните провода следует с помощью крючка.

Шаг 5. К фазовому проводу подключите выключатель, также подключите регулятор мощности. При необходимости можно сделать несколько выключателей, отвечающих за ту или иную группу светильников.

Установка точечного осветительного прибора в гипсокартонный потолок

Первым делом нужно набросать чертеж, следуя которому будет производиться установка. Схема должна сдержать план местоположения профилей и светильников. Этот этап важный. Если сделать все правильно, то можно избежать не состыковок мест для светильников с профильными участками.

Алгоритм действий с готовой схемой таков:

Производим монтаж скелета, состоящего из направляющих багет по периметру подвесного потолка, а именно по его уровню

Важно следить за расстоянием до потолка – оно должно быть достаточным для расположения монтируемого точечного прибора.
Закрепляем осветительный короб. Для удобства обслуживания его устанавливаем в беспрепятственной области.
Делаем проводку, помещая ее в негорючую, гофрированную оснастку

Проводку тянем от осветительного короба.
Далее производит установку переключателя. Важно знать, что он размыкает только провод фазы.
Готовую проводку закрепляем на потолке крепежом так, чтобы провода в случае повреждения изоляционного покрытия не контачили с токопроводящими профилями. Если есть скрутки, их изолируем в медной гильзе.
Следуя сделанной ранее схеме, размечаем места, где будут выводиться провода под световые «глазки». После разметки выводим разводку на каждое распределение. Чтобы клеммы первого светильника не перенапряглись, подключение нужно делать непоследовательное.
Производим монтаж гипсокартонного корпуса. Там, где должны расположиться лампочки, высверливаем отверстия по диаметру равные размеру тела осветительного «глазка».
Подводим провода в каждое отверстие и питаем их к прибору, избегая перегибов. В этих целях используем или крепеж, или клеммную колодку.
Закрепляем гипсокартонный каркас в соответствии с отверстиями.
Вклиниваем первый светильник и, если это требуется обеспечиваем предохранение каркаса.
Таким образом подключаем все приборы в непоследовательном течении.

Если в основе светильника галогеновый источник освещения, нужно подключить трансформатор понижения энергии. Алгоритм ниже.

Провода оснащаем изоляционным покрытием, толщина которого должна быть не менее пол сантиметра. После соединяем изолированные концы с клеммами трансформатора и светильника. Места стыков крепко фиксируем и совершаем дополнительную изоляцию кончиков каждого провода. Систему подсоединяем к клеммнику на 220 В.

Точечные светильники для гипсокартонных потолков монтируются с использованием особого драйвера, перестраивающего напряженность проводки до 3 В.

Особенности выбора светильников

Чтобы система освещения удовлетворяла всем требованиям владельца, необходимо учитывать совокупность ключевых параметров осветительных приборов, а также соотносить их с особенностями помещения, где обустраивается подсветка:

  1. Тип светильника (поворотный, стационарный, с вынесенным рассеивателем и пр.). Поворотные исполнения предлагаются по очень доступной цене, так как являются менее функциональными.
  2. Способ крепления: встраиваемые, накладные. Первый вариант предполагает необходимость врезки в гипсокартон, для чего в материале делается отверстие нужного диаметра. Соответственно, для натяжных и гипсокартонных подвесных конструкций играют роль габариты светильника. Чтобы натяжное полотно не деформировалось, точечные осветительные приборы 220 вольт для потолков должны быть оснащены двумя кольцами (протекторное, термоизолирующее).
  3. Степень защиты. Для установки дома в гостиной, кабинете, прихожей, на кухне и в детской достаточно исполнения IP20, IP23. В ванной, бассейне задействуют светильники IP57 и выше. Считается, что для таких помещений не подходят приборы, которые подключаются к сети 220 вольт, потому как безопаснее применять низковольтные светильники.
  4. Дизайн, тип используемых материалов: пластик, хромированный металл, стекло, хрусталь. Первый из названных вариантов предлагается по наиболее привлекательной цене. Однако для дома чаще выбирают хромированные, стеклянные и хрустальные исполнения.

Встраиваемые модели для подвесных потолков оснащены системой крепления, которая называется “пружины”, что позволяет без лишних затруднений устанавливать и при необходимости извлекать точечные осветительные приборы из подвесной конструкции.

Разметка потолка

Вне зависимости от того, подбираются светильники для натяжных или подвесных потолков из гипсокартона, необходимо разметить бетонное перекрытие под установку профилей, а также источников света.

Таблица рассчета освещения в помещении

Делается это заранее по двум причинам: чтобы направляющие и несущие элементы конструкции не перекрыли участок, где будет располагаться источник света; с целью предусмотреть разводку проводов сети питания 220 вольт, которая скрывается за поверхностью натяжных и гипсокартонных потолков.

Сечение кабеля должно находиться в пределах от 0,75 до 1,5 мм, а крепиться проводка будет к профильной конструкции. На участках, где планируется устанавливать встраиваемые или накладные светильники 220 вольт, оставляется запас провода примерно 15 см.

Монтаж

Встраиваемые осветительные элементы 220 вольт для подвесных конструкций устанавливаются после того, как в гипсокартоне были высверлены отверстия подходящего размера: чуть больше, чем диаметр внутренней части корпуса, немного меньше размера наружного выступающего кольца.

Очень удобно использовать коронку для дерева, она позволяет быстро получить нужные отверстия. Следующий шаг – подключение прибора к сети 220 вольт. Для этого достается петля кабеля, оставленная про запас и выполняется соединение питающего провода.

Все виды точечных встраиваемых светильников (тонкие, поворотные, стационарные и пр.) оснащены специальным креплением. С его помощью очень просто установить прибор в предварительно высверленное отверстие, нужно лишь удерживать зажимы, пока светильник не встанет на свое место. Если пружины отпустить, можно услышать щелчок, что означает надежное крепление источника света.

Таким образом, для натяжных потолков, а также конструкций из гипсокартона создана группа осветительных приборов, которые отличаются малым весом, легко монтируются. Если конструкцией предусмотрена светодиодная лампа, то светильник будет функционировать длительный отрезок времени, намного дольше, чем все существующие аналоги.

Перед монтажом таких приборов следует выполнить разметку на бетонном перекрытии, чтобы избежать наложения профилей гипсокартонной конструкции и участков расположения светильников. Проводка 220 вольт крепится к направляющим и несущим элементам каркаса подвесных потолков.
