Теплый пол под плитку: какой лучше использовать, сравнения, преимущества и недостатки

Базовые принципы устройства теплого пола под плитку

При монтаже теплых полов нужно придерживаться нескольких базовых правил, которые позволяют получить эффективную систему обогрева.

Под теплый пол не нужна стяжка по основанию. Систему можно монтировать непосредственно на перекрытие. Это позволит выиграть несколько сантиметров высоты помещения. Перекрытие в обязательном порядке гидроизолируется. Для проведения работ можно использовать жидкое стекло или битум

Особое внимание уделяется ванным комнатам, где гидроизоляционную пленку укладывают дополнительно и поверх отопительной системы. На гидроизоляцию укладывается фольгированный утеплитель

Его толщина зависит от уровня полов в разных комнатах и высоты потолков. При этом следует учитывать, что чем тоньше утеплитель, тем больше тепла уходит. Стяжку над обогревательными системами желательно армировать. Для окончательного выравнивания стяжки, при перепадах уровня по высоте до 1 см, можно использовать плиточный клей. При превышении приведенной цифры — применять самовыравнивающиеся смеси (наливной пол).

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

  • не требуются дорогие и громоздкие узлы и агрегаты;
  • автоматическое управление;
  • исключается перегрев, в связи с чем можно монтировать под мебелью;
  • подходят под все имеющиеся виды пола;
  • быстрый выход на заданные параметры обогрева;
  • безопасная эксплуатация — нет вредных излучений;
  • экономное потребление электрической энергии;
  • быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

Схема укладки стандартная:

  1. бетонное основание или стяжка;
  2. гидроизоляция;
  3. фольгированный утеплитель;
  4. трубки отопительной системы;
  5. стяжка;
  6. клей;
  7. плитка.

Стержневые маты

Этот вид теплых полов относится к группе инфракрасных нагревательных решений. В конструктивном плане он представляет собой маты в виде решетки из карбоновых стержней, которая и обеспечивает основное излучение в ИК спектре. В линейке Unimat присутствуют два вида стержневых теплых полов:

  • комплект Rail (стержни коричневого цвета) потребляет 130 Вт на единицу площади, что гарантирует нормальную работу системы в помещениях со стандартными условиями;
  • Boost (стержни темно-серого цвета) потребляет 160 Вт на единицу площади, что обеспечивает качественный обогрев холодных помещений, например, веранды, лоджии, кухни на первом этаже и пр.

Стержневые системы отличаются повышенной экономичностью и эффектом саморегуляции, потребляя в 1,5-1,8 раза меньше электроэнергии в сравнении с кабельными аналогами.

Виды

На первом этапе обсудим, какие бывают виды теплых полов и каков принцип их действия. Давайте проанализируем, какой лучше выбрать теплый пол для укладки под кафельную/керамическую плитку и керамогранит: электрический или водяной.

Сейчас компании, производящие эти системы, предлагают три варианта электрических полов.

Пленочный

Это одна из новых систем, но уже успевшая стать популярной. Тонкая полимерная пленка полосами покрыта карбоновой пастой. Всем известно, что некоторые полимеры хорошо проводят ток. Пропустив его, пленка начинает нагреваться там, где покрыта пастой.

Полосы сделаны преднамеренно: каждая подключена отдельно к пульту, и если которая-то выходит из строя, то вся остальная система продолжает работать в нормальном режиме.

Популярность пол заработал из-за простоты монтажа: пленку достаточно просто развернуть в нужном месте и подключить. При желании её так же легко можно свернуть. При этом еще учитывают и тот факт, что в каждой комнате возможно установить свою температуру, подключив отдельно каждый кусок. Это удобно: по логике, в прихожей температура должна быть ниже, чем, скажем, в детской.

Но как бы ни нравилось такое покрытие, от него придется отказаться, если запланировано сверху уложить плитку. Плиточный клей не совместим с такой пленкой, он её просто разъедает.

Кабельный

Уже из названия понятно, что главная деталь здесь кабель. Он легко нагревается при прохождении электрического тока. Кабель укладывают двумя способами: напрямую или сначала заделывают в трубы, а уж потом устанавливают. Подключают его к сети через датчики, на которых регулируется нужная температура нагрева и термостат.

Стержневой

В чем-то он похож на пленочный, потому что тоже устилает всю основу. Это специальный довольно эластичный мат, в который вставлены стержни, потому он так и называется. Стержни нагреваются, когда через шины, тоже находящиеся в мате, пропускается электричество.

У него только один минус: его нельзя уложить там, где есть сантехника.

Водяные

Принцип работы состоит в следующем: на «черный пол» укладываются трубы, которые подключаются к отопительному котлу и насосу. Он прокачивает воду в трубах, и она остается постоянно горячей, отдавая тепло помещению.

Отдельный насос можно и не устанавливать, а сделать наклон пола, помогающий циркуляции, тогда для нагрева будет достаточно насоса отопительного котла.

Советуем изучить — Как установить забор из профнастила?

Такая система имеет целый ряд плюсов:

  • на нее практически не тратится электричества, оно требуется только для насоса;
  • если котел работает на дровах или угле, то это очень экономично;
  • нет никакого лишнего магнитного излучения.

Минусы тоже есть:

  • может протечь, что не особенно приятно, если есть соседи внизу или дом деревянный, дерево легко впитывает воду, стены и пол могут заплесневеть;
  • нельзя устанавливать в городских квартирах;
  • подходит не для всех частных домов, поскольку может хорошо обогреть только основательно утепленные дома, на жилище с большой теплопотерей у него может не хватить мощности.

Водяной пол нельзя устанавливать в многоквартирных домах. Там его можно подключить только к общему стояку, в котором может упасть давление. При любой аварии вода протечет к жильцам снизу.

И для установки такого вида обогрева необходимо получить специальное разрешение, его выдает Государственная архитектурная инспекция. А точнее, практически никогда не соглашается на установку по понятным причинам.

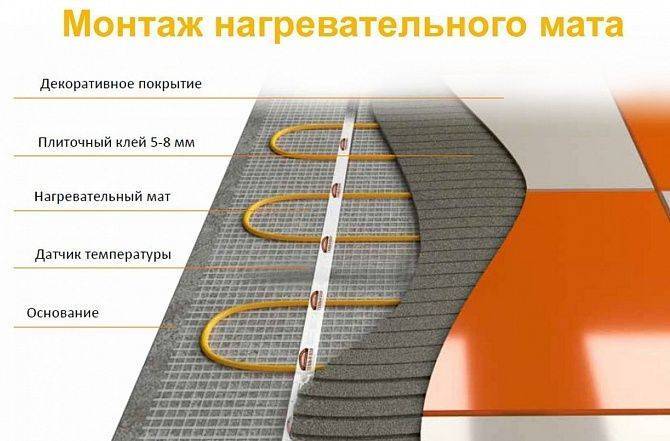

Технология укладки электрических полов

Проще всего использовать технологию укладки без стяжки, при которой применяют готовые маты с кабелем. Следует убедиться, что проводка выдержит нагрузку или специально подвести линию, подключив ее в щитке приборов через УЗО. Далее следует работать по инструкции:

Выровнять поверхность пола, если на ней есть значительные неровности или выступающие элементы, которые могут повредить кабель.
Определить расстановку мебели, так как система не должна располагаться под ней

Важно заранее спланировать размещение матов, отступ от стен 5-10 см, от мебели и бытовой техники – 10 см. Проще всего нарисовать примерный план.
Разложить маты так, как они будут располагаться, при необходимости основу можно резать и разворачивать, а вот кабель повреждать нельзя

Определить место размещения датчика температуры, обычно его ставят между витками кабеля на расстоянии не менее 30 см от стены.
Убрать маты, сделать штробу в полу под гофрированный рукав, в который будет помещаться датчик, он обычно выходит на стену к терморегулятору, туда подводится питающий кабель.
Разместить рукав, заделать щели и загрунтовать поверхность. Затем уложить маты на место и приступать к укладке керамической плитки. Можно предварительно залить тонкий слой самонивелира, чтобы закрыть элементы и защитить их от деформации. Но допускается наносить клей прямо по ним.
После укладки плитки не включать обогрев до полного высыхания клея, обычно это занимает от 2 до 4 недель. На упаковке с составом должны быть четкие указания на этот счет.

Электрический теплый пол – отличное решение, которое хорошо подходит для керамической плитки и обеспечивает эффективный обогрев. Главное – подобрать надежный вариант, так как любой ремонт сопряжен с повреждением пола. Чтобы разобраться, как укладывать теплые полы, стоит посмотреть видео инструкции, там процесс показан наглядно.

Рейтинг 2021 лучших электрических теплых полов под плитку

Есть несколько хороших вариантов, которые пользуются спросом и рекомендованы специалистами. Все они прошли проверку в реальных условиях и доказали свою эффективность:

Теплолюкс PROFIMAT – это нагревающие маты, представляющие собой двужильный экранированный кабель на полимерной сетке. За счет терморегулятора можно настраивать систему по своему усмотрению. Благодаря многопроволочной конструкции риск излома сведен к минимуму. Электромагнитное излучение практически отсутствует, так как используется оболочка из алюмолавсановой ленты. Эффективность высокая благодаря двужильному кабелю, при этом энергопотребление умеренное. Нужно отметить и то, что если приобретать готовый комплект для помещения площадью не более 15 квадратов, то изготовитель дает на него пожизненную гарантию.
Devi – нагревательный кабель, который производят в Дании. Он может иметь поливинилхлоридную или тефлоновую оболочку, есть как одножильные, так и двужильные варианты. В зависимости от нужной мощности подбирают оптимальный шаг укладки. За счет хороших обогревающих показателей кабель может быть использован и в качестве основного отопления. Он начинает обогревать помещение уже через 15 минут после включения. Для обеспечения максимальной эффективности обязательно использование термостата, он приобретается отдельно.
Wirt – нагревательные маты, которые производят в Беларуси по немецким технологиям. Свидетельством высокого качества является гарантия производителя сроком на 15 лет. Основным элементом является двужильный кабель, закрепленный на стекловолоконном основании прошивным способом

В комплекте идет терморегулятор, что также немаловажно.
LAVITA – термопленка, производимая в Южной Корее, которая может иметь ширину 50 или 100 см. Полосы карбона заламинированы техническим полиэстером с обеих сторон

Элементы соединены медными шинами с контактами из серебряной пасты, подобная конструкция обеспечивает полную водронепроницаемость. Такие инфракрасные полы имеют срок службы до 50 лет и хорошо противостоят нагрузкам. Расход электроэнергии также небольшой, что важно при частом использовании системы обогрева.
Warmstad – нагревательные маты, состоящие из двужильного кабеля диаметром 4 мм и прочной полимерной основы. Два проводника с разнонаправленными токами практически полностью гасят электромагнитное излучение. Площадь матов варьируется от 0,65 до 14 квадратов, что позволяет подобрать оптимальный вариант для любой комнаты. Класть модули можно в плиточный клей, при доступной цене они имеют гарантию 15 лет, поэтому надежны и долговечны.
Кабель нагревательный Теплолюкс TROPIX имеет две жилы и разное сечение в зависимости от требуемой мощности. Электромагнитное излучение гасится алюмолавсановой лентой. После заливки в стяжку система работает как минимум 50 лет, поэтому можно не беспокоиться за ее надежность. Термостат приобретают отдельно, подойдет любой тип устройства.

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.
Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования

При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Плюсы и минусы керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы данного материала:

  • большой срок годности — по сравнению с керамической плиткой или ламинатом;
  • высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
  • экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
  • не требует особого ухода — протирка мокрой тряпкой;
  • возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
  • устойчив к влажности и изменениям температуры;
  • много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме того, материал не сложен в укладке, хорошо прогревается и легко распространяет полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Какой тип обогрева лучше выбрать

Чтобы определиться, какой из вариантов электрического теплого пола стоит использовать, нужно помнить несколько простых рекомендаций:

Кабель больше всего подойдет в качестве основного отопления, если подготовительные работы еще не завершены и будут заливать стяжку или самонивелирующийся состав. Это надежное и долговечное решение, подходящее для любых помещений. Впоследствии можно перекладывать плитку или использовать другое напольное покрытие. Кабель хорош еще и тем, что несложно обходить любые препятствия, определять шаг укладки в зависимости от необходимой мощности.
Нагревающие маты с кабелем хороши тем, что это уже готовые модули, которые просто расстилаются и не требуют заливки стяжки. Они хорошо подойдут как в качестве основного, так и дополнительного источника тепла

Если важно не поднимать уровень пола очень сильно, это решение будет оптимальным, ведь можно наносить клей для плитки прямо на маты или заливать тонкий слой самонивелира (не более 1 см). Система проста в монтаже, изготовитель всегда дает подробную инструкцию, что также немаловажно.
Инфракрасные модули не очень хорошо подходят для укладки под керамику, так как поверх них нужно делать влагонепроницаемый слой, который повышает себестоимость и усложняет работу

К тому же, пленка не подходит для влажных помещений, так как не имеет заземления и при возникновении любых проблем велик риск возгорания.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Водяной или электрический?

Для начала стоит определиться с тем, водяной или электрический теплый пол вы будете рассматривать. Водяной — это большие денежные затраты на стадии установки, минимальная толщина — 5,5-6 см, сложный монтаж и почти месяц после заливки стяжки ждать до начала эксплуатации. Плитку правда можно уложить уже недели через две. А включать теплый пол — точно не раньше месяца. Зато в отопительный сезон затраты на отопление будут если и больше, то незначительно.

Виды теплых полов под плитку, их достоинства и недостатки

Электрические нагреватели под плитку монтируются быстрее и проще. Стоимость монтажа электрического обогревателя под плитку невысокая. Нужен будет специальный плиточный клей (для теплого пола), нагреватель и система контроля и регулировки температуры. Весь монтаж и подключение электрического теплого пола для одной комнаты может занять один день. Вместе с укладкой плитки возможно больше. Зависит от опыта и площади.

Есть вариант теплого электрического пола под плитку, с которым высота пола увеличивается ненамного. На сантиметр, может чуть больше или меньше. Срок ввода в эксплуатацию — пару дней. Пока не высохнет клей. Это если укладывать под плитку кабельные маты. Сантиметра три или больше поднимется уровень пола, если делать подогрев из греющего кабеля. Но в этом случае стяжка должна «зреть» тоже месяц. Зато затрат на оборудование для подогрева пола меньше.

Все способы подогрева пола

Вроде электрический теплый пол выглядит более привлекательно. Но надо учесть, что подогрев пола электричеством более дорогой. То есть, расходы на отопление увеличатся. На сколько сказать сложно. Зависит от качества теплоизоляции пола и помещения в целом.

По сути, предстоит выбрать — вложить много средств при монтаже или платить понемногу каждый месяц отопления. Ну, и надо учитывать сложность и длительность монтажа и сроки ввода в эксплуатацию.

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Необходимые материалы и инструменты

Для устройства теплого кафельного пола необходимо купить комплект нагревательных матов, а также вспомогательных материалов и собрать (купить, взять в аренду у соседей, друзей) набор инструментов:

  • комплект матов с одно- или двужильным кабелем, в котором должны быть: сами маты; холодные концы; гофрированная трубка; датчик температуры с проводами; терморегулятор;
  • гидроизоляционная мастика;

фольгированный утеплитель;

  • коробка под терморегулятор;
  • плиточный клей;
  • кафель.

Если в комплекте нет чего-либо из приведенного списка, то такой элемент системы покупается отдельно.

Кроме этого, потребуются:

  • клеммы в виде гильзы (одна на каждое соединение) с термоусадочной изоляцией;
  • термоусадочная трубка;
  • силиконовый клей.

Из инструментов под руками должны быть:

  • перфоратор;
  • болгарка;
  • нож или специальное приспособление для снятия изоляции с проводов;
  • крестообразная отвертка;
  • тестер;
  • строительный фен или зажигалка;
  • ножницы.

Особенности применения

При укладке теплого электрического или водного пола достаточно часто новички совершают определенные ошибки:

Неправильная укладка в местах демпферных швов (здесь в большинстве случаев отрывается плитка). Надо сверху нанести клей, а снизу – эластичный герметик.
Использование универсального клея для любых поверхностей. Лучше отдать предпочтение узкоспециализированному варианту, его адгезия существенно выше, чем у универсальных средств.
Перед покупкой плитки для теплого пола убедитесь в отсутствии дефектов. Если они обнаружены после покупки, учтите это при выборе схемы размещения. Также недостатки можно скомпенсировать увеличенной толщиной слоя плиточного клея.
Монтаж плитки на немного подсохший клей. В подобном случае керамическая плитка оторвется достаточно быстро, лучше обновить клеевой слой.
Хождение по плитке, пока не прошел указанный срок до полного затвердевания

Если человек случайно наступил на напольное покрытие, требуется осторожно извлечь съехавшую плитку, заменить ее и слой клея.

Выбор плиточного клея для теплых полов непременно должен учитывать многие факторы, в особенности тип имеющегося основания пола, вид плитки и разновидность системы подогрева.

Также обязательно стоит ориентироваться на соответствующий опыт мастера, если процедура производится самостоятельно. Если опыта нет, лучше выбрать средства с длительным временем корректировки и жизнеспособности.

Видео материалы

Смотреть видео

Одна из причин почему плитка отходит от теплого пола

Watch this video on YouTube

Какой плиточный клей лучше. Что значит- Плохой плиточный клей. Личный опыт.

Watch this video on YouTube

Отзыв/Обзор Ceresit СМ-16. Армированный волокнами Клей для плитки. Огонь!! Сравнение с СМ-11

Watch this video on YouTube

Электрический кабель

Рассматривая отзывы об использовании теплого пола, который монтируется под плитку, следует отметить одним из приемлемых вариантов систему электрического кабеля. Он состоит из жилы, по которой подается ток. Он нагревает материал (чаще всего это сплав нихрома). Вокруг жилы предусмотрено наличие нескольких различных защитных оболочек. Они защищают внутреннюю жилу от неблагоприятных воздействий.

Кабель имеет толщину около 7 мм в поперечном сечении. Он может быть двужильным или одножильным. В первом случае нагревательный кабель с одной стороны имеет концевую муфту, а с другой – провод для подключения. Это наиболее совершенная система. Ныне она практически полностью вытеснила одножильный провод. Представленную систему проще монтировать, эксплуатировать.

Одножильный провод не имеет концевой муфты. С обеих сторон у него есть провод для подключения. Это несколько усложняет монтаж.

Представленная разновидность системы обязательно монтируется в стяжку толщиной не менее 3 см. На основание пола монтируется слой утеплителя. На него раскладывают армированную металлическую сетку. На нее раскладывается провод. Стяжка в обязательном порядке включает в свой состав пластификатор.

Выводы

Каждый вид теплого пола хорош для своих задач. Если дом построен на УШП, то теплый пол может быть единственным способом обогрева, и очень эффективным. Для этого выбирают водяной теплый пол, а если дом не подключен к газу, и есть проблемы с твердым топливом – кабельный электрический. Пленочный пол выбирают для подогрева каких-то зон комфорта, лестниц, проходов.

На FORUMHOUSE вы найдете статью с рекомендациями по выбору теплого пола и подробнейшую статью о том, как устроен водяной теплый пол; любую информацию про электрический теплый пол и все тонкости самостоятельной укладки теплого пола. Исчерпывающая информация представлена в разделе FORUMHOUSE системы «Теплый пол».

Посмотрите видео, которое рассказывает о нюансах монтажа теплого пола.

Что, по-вашему, лучше, теплый пол или радиаторы?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
