Какой детектор купить, чтобы найти скрытую проводку: ТОП-13 лучших детекторов

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Критерии выбора

Выбрать лучший детектор скрытой проводки 2023 года не просто, потому что учитывать нужно наличие определённых способностей и функций, а для этого нужно знать, какие из них должны присутствовать в качественном приборе этой промышленной линейки. Профессиональный электрик может обойтись минимальным набором или выбрать детектор максимальной оснащенности. Человек, для которого работа с детектором носит разовый или эпизодический характер, может и вовсе не знать, на что ориентироваться. Экспертное сообщество и продвинутые пользователи уверены, что в выборе нужно учитывать следующие критерии:

• информативность, эстетичный внешний вид и удобство в применении – прочный красивый корпус, дисплей с визуализацией данных, комфортность нахождения прибора в руке при проведении длительных работ;
• глубина обнаружения электропроводов особенно важна в старых зданиях, где они могут быть скрыты под основательной толщиной стен при постройке или толстым слоем штукатурки при проведении многочисленных ремонтов;
• максимальный показатель для разных строительных материалов – учитывается и дерево, черные, цветные металлы;
• точность выявления дислокации составляет в профессиональных устройствах не более 0,5 см, для бытового, не часто применяемого, может достигать 1 см, но чем точнее работа детектора, тем меньше повреждения стен и потолка;
• цвето и звукоиндикация, которая позволяет мастеру определить тип обнаруженного скрытого объекта – отличить арматуру от проводки, работающий провод под напряжением от отключенного (она должна быть четко обозначена в прилагаемой инструкции к применению;
• автокалибровка, для экономии времени, чтобы пользователь не занимался ручным введением направления поиска – материала основания и типа объекта, который нужно обнаружить;
• наличие автовыключения, при отсутствии активности в определенный отрезок времени, поможет сэкономить энергозапас прибора, большинство из которых сделаны энергонезависимыми по вполне понятным причинам;
• подсветка необходима не только для работы в вечернее и ночное время, но и если приходится заниматься заменой в условиях недостаточной освещенности.

Детектор скрытой проводки от хорошего производителя, в котором заложены функции обнаружения и дифференциации по материалу, поможет в выполнении ремонта не только электросети, хотя это – самое важное из его назначений

DYI, duwi для металла и проводки

Без этого прибора сложно представить себе любые ремонтные работы – детектор быстро и точно укажет на расположение скрытых конструкций и проводки. Применяя этот прибор, можно быть уверенным, что при бурении, сверлении и прочих работах, не будут повреждены никакие коммуникации.

Прибор небольшой по размерам и удобно располагается в руке. Звуковая и цветовая индикации дополняют удобство его использования. Принцип работы – прибор создает собственное магнитное поле, которое реагирует на скрытые коммуникации – трубы, арматура, каркасы, в том числе, и проводку, не зависимо от того, под напряжением она в данный момент или нет.

Отличительные особенности этой модели:

• глубина обнаружения металла – 24мм;
• глубина обнаружения напряжения – 30мм;
• питание – батарейки типа «Крона»;

Преимущества и недостатки

удобно располагается в руке;
масса – 0,2кг;
экономичность – длительный срок работы от одной батарейки;
простой в эксплуатации;
относительно низкая стоимость.

ограниченная площадь поиска;
при наличии штукатурки на стене, возможна некорректная работа.

Condtrol Scan для обнаружения металла, дерева, электропроводки, электропроводки

Сondtrol Scan – определяет участки скрытой проводки, пластиковые и деревянные конструкции в стенах помещения. Удобная кнопочная система управления, монохромный дисплей, на который выводится вся необходимая информация. С помощью настроек (функция ZOOM) имеется возможность увеличения чувствительности. В момент обнаружения срабатывает красный светодиод, есть возможность добавления звукового сигнала.

Характеристики:

• черные металлы – глубина обнаружения – 100мм;
• цветные металлы – глубина обнаружения – 80мм;
• электропроводка – глубина обнаружения – 50мм;
• дерево – глубина обнаружения – 20мм;
• звуковое, цветовое оповещение об обнаружении, информация на дисплее;
• питание — элементы 9В 6LR61.

Преимущества и недостатки

легкость использования;
высокая чувствительность;
простое управление;
доступная цена.

в зависимости от уровня заряда батареек, точность обнаружения может изменяться;
нестабильная работа;
необходимость калибровать прибор после длительного перерыва в использовании;
отсутствует отверстие по центру сенсора.

Детекторы из средней ценовой категории

В эту группу собраны детекторы проводки, находящиеся в ценовом диапазоне от 4 до 10 тысяч. Все они снабжены жидкокристаллическим экраном, на котором отображаются результаты проводящегося поиска и подсказки системы. Режим работы приборов происходит в 4 режимах:

• Поиск фазового провода.
• Поиск металла и стали (арматура, стержни металлокаркаса стен).
• Поиск цветных металлов (медного и алюминиевого провода, находящихся в обесточенном состоянии).
• Поиск дерева (бруса обрешетки стен и перегородок).

Bosch GMS 120 Professional, 6 990 – 7 500 руб

Универсальный аппарат, предназначенный для обнаружения цветных и черных металлов. В режиме поиска обесточенного провода прибор работает на глубину залегания до 80 мм. Кабель под напряжением находит на расстоянии до 50 мм, чермет – 120, дерево – 38 мм.

Оповещение осуществляется посредством изменяющего цвет ободком светодиода и выводом сигнала на одноцветный ЖК-дисплей. Интересной особенностью модели является дополнительный режим «Гипсокартон». Работая в нём детектор способен отображать даже скрытые ПНД-трубы водопровода.

Цена «зелёного» так называемого «любительского» детектора практически не отличается от «профессионального» синего собрата. При этом технические и эксплуатационные характеристики, заявленные производителем, у них отличаются:

• Электропроводку под напряжением они находят на одинаковом расстоянии.
• Вероятность обнаружения обесточенных цветных металлов у «любительского» даже больше на 20 мм, чем у профессионального.
• Древесину зелёный находит лишь на глубине 25 мм.
• Черные металлы – всего на 100 мм.

Отсутствие разницы в стоимости объясняется наличием цветного экрана с «живой», анимированной инструкцией по эксплуатации.

ADA instruments Wall Scanner 120 PROF, 4 990 – 5 200 руб

Технические характеристики ставят модель детектора на один уровень с «Бошевскими», но отличаются более «приятным» ценником. Имеет оптимальную эргономику и развесовку корпуса, удобно и надёжно ложится в руку. Вероятность случайного выпадения исключена благодаря прорезиненным вставкам черного цвета. Следует подчеркнуть, что мягкие резиновые вкладыши присутствуют даже в отсеке для батарейки, что не допускает малейшего люфта АКБ.

Индикация звуковая и графическая, отображаемая на черно-белом дисплее устройства. По соотношению технических параметров и цены, ADA instruments Wall Scanner 120 PROF, легко мог бы оказаться выше детекторов от компании Bosch. Однако из-за того, что по какой-то причине производитель заткнул центральное отверстие для разметки, а оно не всегда легко вынимается, помещаем прибор ниже своих прямых конкурентов.

Elitech Д 100, 4 500 – 4 700 руб

Модель предназначена для поиска цветных металлов, стали и дерева в стенах и перекрытиях. Кроме стандартных опций в нём имеется электронный уровень 100 мм. Корпус выполнен из красного ударопрочного пластика с обрезиненной черной рукояткой.

Прибор не плохо определяет расположение электрического кабеля в толще стены, прост в работе. Оповещение осуществляется звуковым сигналом, который дублируется на цветном дисплее. Работает от одной батарейки «Крона».

По техническим параметрам уступает расположенным выше конкурентам, потому и располагается ниже них. Брус деревянной обрешетки находит на глубине 20 мм, фазовый провод – на 50 мм, сталь – 100 мм, алюминий или медь – 80 мм.

Универсальное устройство, которое замыкает наш рейтинг лучших детекторов проводки из среднего ценового сегмента. Принцип работы идентичен ранее описанным моделям, после предварительной автоматической настройки обнаруживает цветные металлы, дерево, провода под напряжением, металл в стенах и перегородках.

Оповещение об обнаружении искомого объекта, осуществляется звуком и выводом картинки на жидкокристаллический экран. Причём по глубинным параметрам уступает заслуженно уступает тем, которые заняли лучшие места. Кроме того, сравнивая стоимость аппарата, легко обнаружить, что по этому критерию он дороже Элитеха и Ады (при лучших заявленных технических характеристиках последних).

Обзор топа самых хороших приборов для определения скрытой проводки

Топ-10 самых качественных приборов выглядит следующим образом. В таблице, помимо наименований товаров, представлены их отличительные характеристики.

Категория	Место	Наименование	Рейтинг	Характеристика	Ссылка
Детекторы для домашнего использования	1		9.8 / 10	Отличные показатели глубины обнаружения
2		9.3 / 10	Детекторы для домашнего использования
3		8.9 / 10	Широкий диапазон рабочих температур
4		8.3 / 10	Функция визуализации
5		7.9 / 10	Удобное управление
Профессиональные модели	1		9.9 / 10	Фиксация показателей
2		9.4 / 10	Хорошая функциональность
3		8.8 / 10	Бесконтактное обнаружение напряжения
4		8.2 / 10	Цифровая индикация свойств найденного материала
5		7.8 / 10	Малый вес

А что из этого предпочтете Вы?

Моделей в списке получилось довольно много, и теперь нам нужно подробно разобрать каждую из них. Также мы выясним преимущества и недостатки устройств.

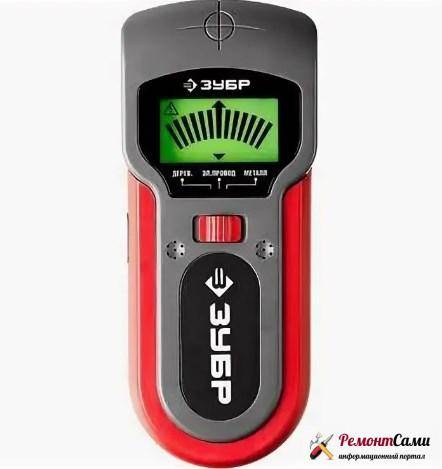

«ЗУБР» с ЖК-дисплеем

Основное отличие этого прибора – возможность поиска и определения местоположения не только элементов электропроводки, но и других металлоконструкций, деревянных каркасов. Встроенный эхолот быстро, качественно обнаруживает, при минимальной погрешности. Детектор проводки выявляет объекты (проводку) на глубине расположения до 50мм, арматурные каркасы – до 38мм, дерево – до 19мм. Используя этот прибор, можно быть уверенным, что во время работ не будут повреждены коммуникации, расположенные в стенах помещения.

Преимущества и недостатки

цветовая индикация соответствует обнаруженному материалу;
встроенная функция автокалибровки;
удобная для эксплуатации форма;
является инструментом профессионального уровня;
интенсивность сигнала об обнаружении зависит от напряжения, в обнаруженном проводе.

слишком громкий звук сигнала;
минимальный угол обзора монохромного дисплея.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Статья продолжится после рекламы

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

• Медь и алюминий – 60 мм.
• Черный металл – 80 мм.
• Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

• Черные металлы – 100 мм.
• Цветные металлы – 80 мм.
• Медный кабель под напряжением (220V) – 50 мм.
• Древесина – 20 мм.

Интерскол ЭД-0,2, 600 – 900 руб

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

Как выбрать детектор скрытой проводки

Прежде чем покупать и пополнять свой инструментарий, стоит подробнее рассмотреть критерии выбора хорошего краулера.

Тип устройства. В целом, все типы детекторов можно разделить на две основные группы: детекторы и штыревые детекторы. Первые используются только для обнаружения линий электропередач и черных металлов. Последние обладают большими возможностями и, помимо распознавания черных/цветных типов металла, отлично подходят для обнаружения деревянных и пластиковых элементов, скрытых под бетоном, кирпичом и плиткой.
Глубина сканирования. Количество зависит от категории и типа устройства. Тестер редко «попадает» дальше 3-4 см, а пинпоинтер способен на большее: он определяет проводку на глубине до 10 см и точно указывает расстояние до нее.
Диапазон обнаружения. Выбор зависит от задачи, стоящей перед пользователем. В зависимости от модели, сканер ищет сетевые кабели, черные и цветные металлы и деревянные конструкции.
Точность

Точность присуща многим вариантам, но при выполнении точных задач, особенно в отношении труб и электропроводки, важно безошибочно определить точное положение необходимых компонентов.
Функциональный и полезный. Полезно, если прибор оснащен дополнительными функциями и на экране отображается максимум данных (глубина, расстояние до искомого предмета, тип).
