Термовоздушные паяльные станции
Контактные паяльные станции – это не самые современные агрегаты. Обычно в комплекте к такой паяльной станции идет одно коническое медное жало, однако большинство моделей позволяют расширить комплект и докупить необходимые жала. В итоге паять таким паяльником можно практически что угодно, кроме плат памяти в сложной электронике
При выборе следует обратить внимание на возможность расширения комплекта, если вы хотите получить действительно универсальное устройство
Контактные паяльные станции могут иметь два типа управления:
- аналоговое — в этом случае паяльник будет иметь только два положения регуляции – включено и выключено, то есть жало нагревается до нужной температуры и отключается, а после остывания снова начинает нагреваться
- цифровое — в данном случае устройство сможет поддерживать постоянную температуру, то есть, нагрев и пайка будут более равномерными
Предпочтительный вариант – оловянно-свинцовый припой. Он плавится при меньшей температуре, потому работать с таким паяльником можно быстрее. Бессвинцовый припой имеет более высокую температуру плавления, потому, если вы хотите купить такую паяльную станцию, то следует убедиться, что она имеет достаточно мощный нагреватель.
Контактные станции первыми пришли на замену «архаичному» паяльнику. Именно они, благодаря доступной цене, широкому модельному ряду и привычному для многих методу пайки, получили наибольшее распространение в качестве домашних приспособлений.
По принципу поддержания постоянной температуры жала самого паяльника эти изделия подразделяют на:
- аналоговые (напряжение питания нагревательного элемента периодически отключается с помощью электромагнитного реле);
- цифровые (постоянная температура жала поддерживается с помощью специального электронного регулятора).
Нагреватели у контактных станций бывают:
- нихромовые (самые дешевые, однако из-за непродолжительного срока службы и большой инерционности в современных моделях практически не используются);
- керамические;
- индукционные (разогрев жала осуществляют с помощью токов высокой частоты).
Компактная контактная паяльная станция Rexant ZD-99 с аналоговым регулятором температуры (в диапазоне от 100 до 450 градусов), 48-ми ваттным паяльником (с керамическим нагревательным элементом), удобным держателем (с губкой для очистки жала) на сегодняшний день стоит 1700-1800 рублей.

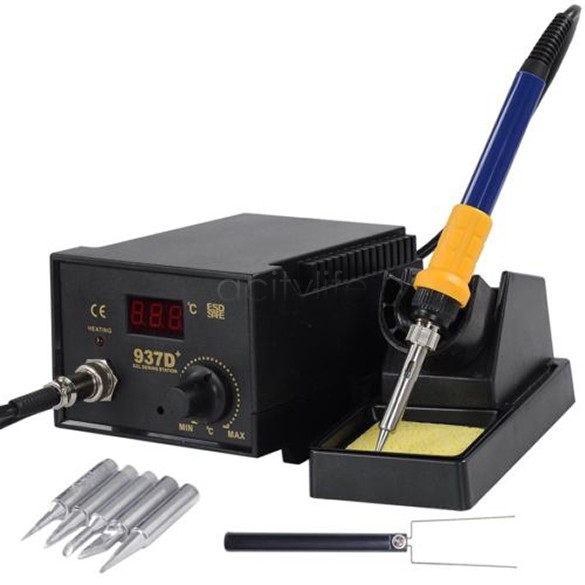

Стоимость цифровой контактной станции 937D составляет около 3000 рублей. На российском рынке она известна под различными брендами: Kendal, Element, WEP, Zeny. Из особенностей стоит отметить светодиодный индикатор рабочей температуры и набор из шести сменных жал (входящих в комплект поставки). Мощность – 50 Вт, рабочая температура – 200-480 °С.
Индукционная станция Quick 202D обеспечивает сверхбыстрый разогрев жала токами высокой частоты (400 кГц). Мощный паяльник (90 Вт) и широкий диапазон регулировки температуры (от 80 до 480 °C) позволяют применять это приспособление для пайки самых различных элементов и деталей (в том числе и бессвинцовыми припоями).
Термодатчик, вмонтированный в кончик жала, обеспечивает точное (±2 °С) поддержание заданной температуры на протяжении всего процесса пайки. Регулируемый режим автоотключения (в диапазоне от 1 до 99 мин.), жидкокристаллический дисплей и звуковая сигнализация (при отклонении температуры от заданных значений) дополняют удобство при использовании. Стоимость такого устройства составляет 9500-9700 рублей.
Как работает термовоздушная паяльная станция и какую выбрать? В таких приспособлениях место пайки разогревают до необходимой температуры с помощью потока горячего воздуха. Конструктивно такая станция состоит из:
- приспособления для подачи горячего воздуха (фена);
- нагревательного элемента;
- нагнетательного насоса (турбины или компрессора);
- блока управления.
Различают две разновидности таких станций:
- компрессорные (нагревательный элемент и насос установлены в блоке управления, а горячий воздух подается к фену через шланг);
- турбинные (нагревательный элемент и насос смонтированы в самом фене, который соединен с блоком управления с помощью электрического кабеля).
Какую паяльную станцию с феном выбрать для дома: компрессорную или турбинную? Первые оснащают более долговечными нагревательными элементами и насосами, однако при их использовании необходимо не допускать перегибов (или зажимов) воздушного шланга
Вторые более удобны в эксплуатации, и что немаловажно дешевле
Как сделать своими руками?
Самодельная ПС – это настоящий вызов для радиолюбителя. Поскольку оригинальный продукт обойдется недешево (от 60 тысяч рублей), у мастеров часто возникает идея взять схемы и чертежи и соорудить такой прибор своими руками. Например, из прикуривателя.
Для этого понадобятся:
- автомобильный прикуриватель (у многих лежит без дела);
- провод;
- пара болтов, шайб, гаек МЗ;
- медный лист 0,5 мм толщиной.
А также следующие инструменты:
- лабораторный блок питания;
- стамеска;
- ножницы;
- тепловизионная ручная камера;
- отвертка;
- сверла и шуруповерт.
Процесс сборки схематично выглядит следующим образом.
- Сначала нужно разобрать прикуриватель. Из него следует изъять нагреватель и керамический изолятор.
- На медном листе надо начертить контур нагревателя и вырезать детали.
- Первой заготовкой будет контактная минусовая шайба. Центральное отверстие пробивается либо сверлом, либо стамеской.
- С плюсовым элементом проще – отверстие легко просверливается шуруповертом.
- Из получившихся деталей будет собираться паяльник. Нужно наживить болтик, установить минусовую контактную площадку, надеть керамический изолятор.
- Затем положительную контактную площадку следует надеть на центральный винт, накрутить гайку и хорошенько зажать изделие.
- Далее нужно накрутить ручку, подключить провода питания, зажать их винтами. «Крокодилами» прибор подключается к блоку питания, обязательно выставляется ограничение по току (3,85 Ампер). Напряжение регулирует мощность.
- В завершении следует проверить, какую температуру выдаст собранный прибор. С этим справится тепловизионная камера.
Можно тестировать! Есть, конечно, и более сложные схемы, со специальными термопрофилями, элементами из стекла, галогеновым обогревателем, паяльным феном. Но такие пробы подойдут тем, кто уже имеет некоторый опыт в сборке. Инфракрасные паяльные станции считаются одними из лучших приборов своего ряда.
О том, как смастерить инфракрасную паяльную станцию из автомобильного прикуривателя, смотрите в следующем видео.
Лучшие паяльные фен станции
Термовоздушные аппараты для демонтажа микросхем и SMD компонентов. Полностью вытеснили промышленный фен и газовую горелку, используемые для этих целей раньше. Оснащаются станции с феном цифровыми контроллерами и регуляторами потока воздуха.
LUKEY 702 5434
Цифровой паяльник принципиально новой конструкции, с интеллектуальной системой автоматического отключения. Предназначен для работы с мелкими резисторами, платами и конденсаторами.
Нагревательный элемент керамический, с нихромовой спиралью и термодатчиком. Фен представляет собой компактный турбинный нагреватель воздуха, встроенный в ручку. Это избавляет от необходимости устанавливать неудобный и жёсткий воздушный шланг. Имеется производительный встроенный микропроцессор, контролирующий информацию от термодатчиков.
Технические характеристики:
- Мощность аппарата — 750 Вт.
- Напряжение — 220 вольт.
- Уровень шума — 45 дБ.
- Время разогрева — 7 сек.
- Температура воздушного потока в состоянии резервной готовности — 50°C.
- Диапазон температур нагрева — 100-480°C.
- Тип воздушного потока — круговая крыльчатка.
- Комплектация — инструкция, насадки, зажим, держатель.
Плюсы станции:
- Нагреватель воздуха встроен прямо в рукоятку.
- Микрочип с мгновенным реагированием на внешние факторы.
- Умная система автоматического отключения, значительно повышающая эксплуатационный ресурс.
- Термодатчик.
- Доступность и дешевизна комплектующих.
- Качественный металлический держатель паяльника с ванночкой для чистящего полотна.
Минусы станции:
- Нет оловоотсоса.
- Массовый брак.
- Гнездо на паяльный провод PS/2.
- Некачественное изготовление корпуса фена — не хватает отверстий.
ELEMENT 878
Паяльная станция с плавной регулировкой мощности. Питается от бытовой электросети 220 вольт. Отличный инструмент для проведения пайки самых различных предметов и микросхем. Сочетает компактные габариты и широкий функционал.
Управление осуществляется посредством микроконтроллера, позволяющего устанавливать и отслеживать температуру воздуха и жала. Это обеспечивает высокую точность настройки системы в соответствие с проводимыми работами. Производитель предусмотрел функцию неактивного состояния аппарата, дающую возможность существенно сократить расходы электричества.
Технические характеристики:
- Мощность аппарата — 700 Вт.
- Напряжение — 220 вольт.
- Мощность фена — 600 Вт.
- Мощность паяльника — 60 Вт.
- Материал жала — металл.
- Материал ручки — пластик.
- Диапазон температур нагрева — 200-480°C.
- Комплектация — насадки, губка, подставка.
Плюсы станции:
- Опция резервного состояния — автоматически включается при нахождении паяльника на подставке.
- Регулятор температурного режима.
- Низкая стоимость.
- Управление на резисторах без дополнительной электроники.
- Быстрый нагрев.
- Удобная подставка.
- Бесшумный трансформатор.
- Богатая комплектация — много присадок, два варианта нагрева для плат.
Минусы станции:
- Китайская дешёвая схема.
- Плохое качество клемм и вспомогательных частей аппарата.
- Нет кейса под сопла.
LUKEY 852D+
Цифровая паяльная станция, оборудованная 4 сменными насадками для фена. Электронный контроль фактической температуры потоков воздуха обеспечивает точность в работе. Жало легко меняется в случае необходимости.
Технические характеристики:
- Мощность аппарата — 350 Вт.
- Напряжение — 220 вольт.
- Мощность паяльника — 50 Вт.
- Тип нагревателя — керамический.
- Материал ручки — пластик.
- Диапазон температур нагрева — 200-480°C.
- Комплектация — 4 насадки, губка, подставка.
Плюсы станции:
- Универсальность — 4 сменные насадки для фена различного диаметра.
- Функциональный индикатор состояния нагревательного элемента — 3 режима.
- Защита от поражения электронных компонентов напряжением за счёт применения керамического нагревателя.
Минусы станции:
- Компрессор нуждается в переделке, если нужно проводить более тонкие работы.
Виды
Если рассматривать наиболее распространённые паяльные станции, предусмотрены такие виды:
- Контактные (делают с электронными блоками, активно применяются для припоя без свинца).
- Бесконтактные (производятся инфракрасные, термовоздушные, варианты остаются, они востребованы для замены элементов в микросхеме).
- Комбинированные (это многофункциональные установки, отличающиеся по комплектации. Можно подобрать модели с паяльником и феном. Также встречаются инфракрасные устройства с кварцевым излучателем).
Паяльная станция
Контактные
Установки этого типа являются традиционными, поставляются с электронными блоками. У них предусмотрен терморегулирующий элемент, поэтому, активно используются радиолюбителями. Контактные станции применимы для монтажных работ, выпускаются профессиональные модели.
Контактные станции
Подгруппы:
- соловянно-свинцовым припоем;
- для работы без припоя.
У последнего типа используются мощные нагревательные элементы. У них высокая температура плавления и можно обойтись без припоя. Если рассматривать профессиональные станции, у них используется регулятор мощности.
Интересно! В магазинах представлен широкий выбор воздушных модификаций.
Востребованными остаются модели с антистатической защитой. Компрессорные станции считаются подходящими для монтажной, демонтажной работы. Если рассматривать модификации Lukey, они зачастую продаются с феном. Пользователей ожидает широкий ассортимент моделей высокой мощности.
Если говорить о параметрах, потребляемое напряжение 220 вольт. В качестве нагревательного элемента может использоваться металлическая спираль. Еще одним крупным производителем является компания Accta. Она специализируется на выпуске моделей с индикацией.
У них предусмотрено управление температурными параметрами, поскольку используются аналоговые потенциометры. В 2021 году востребованными остаются модели с системой автоматического отключения фена.
Важно! Управление осуществляется за счёт работы микропроцессора
Бесконтактные
Это современные станции, которые называется термовоздушными. Они поставляются с отдельными электронными блоками. Отмечаются более сложные конструкции. Встречаются модификации с механическими, цифровыми индикаторами. Для возможности настройки воздушного потока используются регуляторы.
Бесконтактные станции
Распространенными считаются модификации со светодиодом CAL, так пользователь способен следить за показателем температуры. Модели функционируют с вентилятором, который выполняет функцию фена. Механизмы устанавливаются непосредственно на ручку и не занимают много места. Чтобы идти в ногу со временем, подбираются установки производителей Zhongdi, BAKKU, HandsKit.
Показатель мощности у них стартует от 10 Вт, самыми мощными считаются станции на 800 Вт. Если рассматривать недорогие установки, у них максимальная температура 400 градусов, напряжение фена колеблется от 24 до 100 Вт. Производители предлагают рассмотреть модели с керамическими нагревателями. Касательно фена предлагаются различные варианты на любой вкус.
Продукция компаний Solder, Yihua подходит для профессионалов. Помимо широкого диапазона температуры нагрева, стоит отметить наличие антистатической защиты. Установки не бояться разрядов, хорошо справляются с перегрузками. Модели используются с различными видами припоя, можно не волноваться за шов.
Вам это будет интересно Проверка емкости конденсатора тестерами
В отдельную категорию выделены мощные нагреватели, которые демонстрируют высокую точность работы. Приобретая бесконтактную станцию, лучше учитывать скорость потока воздуха, проверять трубку.
Комбинированные
Первоначально непонятно, чем отличается паяльник от паяльной станции комбинированного типа. На самом деле речь идет о многофункциональной модели, которая позволит выполнять сложные операции по отпаиванию микросхемы. На рынки поставляются установки с дисплеями, многофункциональными блоками. Они работают на пару с предохранителями, учитываются характеристики:
- выходное напряжение;
- питание;
- размеры, вес;
- температурный диапазон;
- точность настройки.
Распространенными считаются модели с компрессорами, мощным блоком управления. Есть модификации с диафрагменным насосом, а также трансформатором.
Важно! Если рассматривать трёхканальные, профессиональные модели, они заменят качественный термофен и несколько паяльников. Комбинированные станции
Комбинированные станции
Паяльная станция и ее основные виды
Прежде чем выбирать паяльники для дальнейшего использования, надо ознакомиться с основными разновидностями таких инструментов.
Контактные паяльные станции
Контактные модели — идеально подойдут для новичков
Довольно часто для ремонта электроники пользуются контактными моделями. Большинство из них используют свинцово-оловянный припой. Однако некоторые паяльники могут работать и без свинца. Выделяют два основных вида контактных устройств:
- Аналоговые. Оснащается специальным электромагнитным реле и температурным датчиком, которые отвечают за автоматические включение и отключение паяльника.
- Цифровые. В них встроен запрограммированный микроконтроллер, с помощью которого регулируется температура нагрева.
Бесконтактные паяльные станции
В таких устройствах пайка осуществляется при помощи теплового излучения или разогретого воздуха. Бесконтактные модели можно разделить на две категории:
- Термовоздушные. Оснащены турбинным феном, который подает горячий воздух на поверхность.
- Инфракрасные. В них установлен инфракрасный излучатель, с помощью которого осуществляются паяльные работы.
В редких случаях встречаются комбинированные устройства, оснащенные как феном, так и излучателем.
Типы нагревательных элементов паяльников
Электронная техника постоянно совершенствуется и в одной микросхеме можно насчитать миллионы деталей, например, транзисторов. Совершенствование этих элементов приводит к тому, что использовать традиционные схемы монтажа становится невозможно, причиной тому стало и то, что детали расположены на плате очень плотно.
Нагревательные элементы паяльников
Именно поэтому широкое распространение получили паяльные станции, которые более приспособлены для работы с платами.
Термофен паяльной станции
Как уже отмечалось, большинство станций предназначены для сборки плат, то есть припаять с их помощью можно любую деталь, а вот отпаять – это уже довольно сложно.
Для решения этой задачи применяют прибор под названием термофен. Он позволяет выполнять работы с применением горячего воздуха.
Инфракрасный нагреватель
Их применяют в большом количестве устройств начиная от простых обогревателей, до различного технологического оборудования, которое используют местный нагрев.
В частности, нагреватели этого типа нашли свое применение в работе паяльных устройств для работы с печатными платами.
Принцип работы индукционной паяльной станции
Чтобы понять конструктивные особенности ИПС, нужно рассмотреть принцип работы нагревательного элемента.
Схема нагревательного элемента ИПС: A – экран; B – проводка подачи напряжения на индуктор; C – держатель паяльника; D – наконечник; E – индукционная катушка; F – ферромагнитная оболочка
Оперативным элементом индукционного паяльника является наконечник. Жало имеет основу из меди, покрытую ферромагнитным сплавом F. Индукционная катушка E инициирует появление переменного магнитного поля. Под его воздействием ферромагнетик начинает активно нагреваться и передавать тепловую энергию медному сердечнику. Медь сама по себе «равнодушна» к магнитному полю, поэтому для этого нужна ферромагнитная оболочка жала паяльника.
Достигнув определённой температуры (точки Кюри), оболочка наконечника D теряет способность воспринимать переменное магнитное поле. Во время пайки происходит активная потеря тепла ферромагнитным покрытием за счёт передачи тепловой энергии меди. Остывая, оболочка жала восстанавливает свои свойства. Процесс нагрева возобновляется. В этом заключается принцип индукционного метода нагрева паяльного устройства. Отсюда и слово в названии метода «импульс».
В результате оптимального режима потребления тепловой энергии не происходит перегрева или преждевременного остывания жала. Это значительно экономит потребление электроэнергии, увеличивает срок службы наконечников и повышает качество пайки. На таком принципе работают все индукционные паяльные станции. Разработчиком таких станций является американская компания Metcal. Она же на сегодня есть основной производитель и поставщик на рынок индукционных паяльных станций.
Основная рабочая частота электрического тока станций – 450 КГц. В последнее время появились новые дорогостоящие модели с рабочей частотой, достигающей величины 13 МГц. Это относится к профессиональным аппаратам.
KVT XZ-1
Газовый паяльник рекомендован для использования в труднодоступных местах, из-за своей мобильности и компактности. В комплекте к девайсу идет:
- защитный колпачок;
- рефлектор;
- 4 насадки для пайки;
- пластиковый кейс;
- губка для снятия припоя.
Аппарат имеет пьезоэлектрическую систему зажигания. Работает на высокоочищенном бутане (как для зажигалок). Используется в трех режимах:
- паяльник;
- фен для термоусадки;
- газовая горелка.
Максимальная температура в первом случае – 580 градусов. В режиме горелки, пламя нагревается до 1300 °С.
В режиме фена – 550 градусов. Агрегат имеет кнопку защиты от ненамеренного включения. Работает на полном баллоне – 120 минут. Вес – 120 грамм.
Удобно сделана возможность просмотра остатка газа. По сравнению с огромными конкурентами, очень удобный и практичный. Радует комплектация. Имеет складную ножку, из-за чего не нужно переживать, куда деть горячий девайс.
С другой стороны, включается паяльник долго и хитро-мудро. Не хватает флюса в комплекте. Неудобная блокировка запуска. В режиме фена работает не очень: долго греется и не справляется с функциями.
Паяльник для полипропиленовых труб: рейтинг лучших профессиональных
Wester DWM 1500
Мощный двухтэновый аппарат для пайки полипропилена от Wester подойдет для регулярного профессионального использования. За счет запуска одновременно двух нагревательных тэнов, нужная температура достигается быстрее. При этом ее можно плавно регулировать в диапазоне от 50 до 300°. Соединять он может трубы диаметром 20, 25, 32, 40, 50 и 63 мм. Под каждый из диаметров в комплекте есть своя насадка с тефлоновым покрытием. По отзывам купивших, аппарат надежен в работе, быстро греет и плавит ПВХ.
Паяльник оснащен струбциной, которая может неподвижно крепиться к столу. Благодаря этому пользоваться устройством удобнее — не двигается во время насаживания на него полипропиленовых деталей. Производитель положил в комплект перчатки, рулетку, ключ и труборез. Весь комплект легко укладывается в металлический кейс. Его стоимость около 2500 рублей, что довольно немного за профессиональный инструмент немецкого производства.
Valtec ER-04
Valtec, как и Candan, родом из Турции, и производит качественное сантехническое оборудование, чему модель Valtec ER-04 яркое подтверждение. Этот прибор предназначен для серийной сборки водопровода из полипропилена и полиэтилена. Она рассчитан на трубы диаметром 20, 25, 32 и 40 мм. На первый взгляд может показаться мало, как для профессионального инструмента, однако на практике, редко, в каком доме нужно монтировать изделие большего диаметра. Все эти насадки производитель положил в комплект.
Струбцина позволяет неподвижно закрепить устройство на столе или верстаке для более удобной работы. Труборез не нужно покупать отдельно, так как здесь он идет в комплекте. Также набор включает в себя 2-метровую рулетку, шестигранник для замены насадок, уровень и пробки для монтажа водорозеток. Все это удобно складывается в металлический ящик.
Rotorica CT-32GF Medium
Это профессиональный инструмент для пайки полипропиленовых труб со сверхчувствительной регулировкой температуры. За регулировку температуры отвечает не термостат, а микропроцессор, который позволяет настраивать температуру с точностью до градуса. Рабочий диапазон температур составляет 50 — 270°. При этом точность температуры вы можете видеть на дисплее, расположенном у основания прибора. Мощность прибора составляет 800 Вт. Паять он может изделия диаметром 16, 20, 25 и 32 мм.
В комплекте идет отдельно подставка и отдельно струбцина. В зависимости от того, как вам нужно расположить устройство, вы надеваете либо подставку, либо струбцину. Также в наборе идут ключи к насадкам и отвертка. Прибор недешевый, но долговечный и способен много часов на протяжении дня работать беспрерывно.
Что еще можно купить для дома:
Какой робот-пылесос выбрать: рейтинг лучших 2020
Для чего нужна паяльная станция
Для решения данных вопросов разработаны электрические паяльники с температурной стабилизацией нагрева рабочего элемента. Жало современных паяльников имеет встроенный температурный датчик. Контроль и регулировка температуры производится при помощи контролирующих устройств, которые входят в состав паяльника или выполнены в виде выносных блоков. Демонтаж и пайку многовыводных радиоэлементов удобнее, а иногда и единственно возможно осуществлять только при стабильной температуре нагрева всех выводов одновременно, чего нельзя достигнуть обыкновенным паяльником.
Паяльная станция позволяет контролировать зону нагрева и точно поддерживать заданную температуру даже при наличии теплоотвода в месте пайки. Выбор паяльной станции зависит от области ее применения и опыта работы с оборудованием.
