Какое выбрать реле напряжения для защиты бытовых приборов

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

  1. Количество фаз.
  2. Место монтажа.
  3. Скорость реагирования устройства.
  4. Наличие дополнительных функций.
  5. Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги

К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.

REXANT 10-6045

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

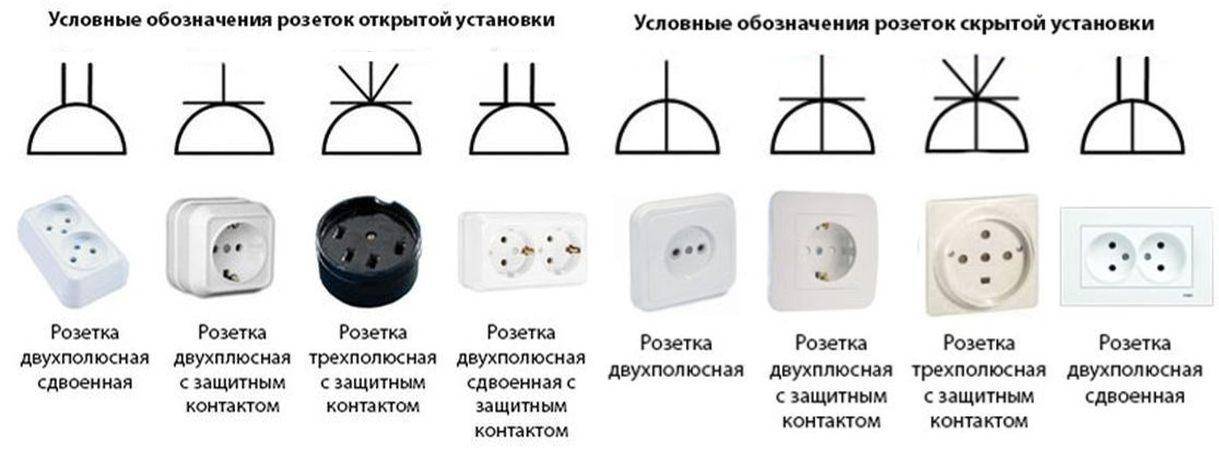

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Установка в щиток РН 220 В для дома 2 способам

Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.

При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.

Устанавливается это устройство после вводного автомата.

Подключение РН до счётчика

3 причины установить РН 220 В на din-рейку

Есть два способа установить РН 220В — на din-рейку и в розетку.

Установка на рейку более удобна по нескольким причинам:

  • РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
  • приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
  • Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как выполнить монтаж

Итак, мы рассмотрели предназначение и преимущества данного вида защитной автоматики. Теперь поговорим о том, как правильно подключить реле контроля напряжения к однофазной сети и установить на дин рейку своими руками! Чтобы инструкция была для Вас более удобной и понятной, предоставим ее пошагово с фото примерами правильного монтажа:

  1. Отключите электроэнергию на вводном щитке.
  2. Выполните установку реле нового образца на DIN рейку, чтобы корпус был размещен как можно ближе к вводному автоматическому выключателю после счетчика.
  3. Определите, где на автомате фаза, а где ноль с помощью индикаторной отвертки.
  4. Фазный провод, идущий от автомата в квартиру (либо дом) самостоятельно разрежьте посередине таким образом, чтобы обе части провода можно было подключить к реле контроля напряжения.
  5. Тот провод, который идет от автомата, обрезанными концом подключите к клемме с надписью «IN».
  6. Оставшийся обрезанный проводник закрепите в клемме «OUT». Таким образом, должно получиться протекание тока с ввода на этаже к квартирной электропроводке не напрямую, а через защитное реле.
  7. С помощью небольшого отрезка электрического провода подходящего сечения подключите оставшуюся клемму «N» к нулевой шине в распределительном щитке. В конечном итоге схема подключения в однофазной сети 220 Вольт должна выглядеть следующим образом:
  8. Проверьте качество всех точек подключения и если жилы надежно закреплены в разъемах, включите питание на вводном автомате.

Особенности электромонтажа

Второй вариант подключения устройства к домашней сети

Вот и вся технология подключения реле напряжения к автоматическому выключателю своими руками

Как Вы видите, ничего сложного нет и подключить устройство сможет даже чайник в электрике! Обращаем Ваше внимание на то, что существуют и другие типы защитных реле нового образца, которые могут быть представлены изделием, с виду напоминающим тройник с цифровым дисплеем. Такой вариант конструкции позволяет защитить один отдельный электроприбор в квартире от перенапряжения. Установка и подключение такого варианта защиты не представляет ничего сложного, поэтому на данной инструкции мы останавливаться не будем!

Установка и подключение такого варианта защиты не представляет ничего сложного, поэтому на данной инструкции мы останавливаться не будем!

Также следует отметить, что если у Вас дома трехфазная сеть 380 Вольт и при этом нет трехфазных потребителей: мощной холодильной установки либо станка то лучше подключить на каждую фазу по отдельном однофазному реле контроля напряжения. Если же необходимо питание от 380В, тогда обязательно выполните подключение трехфазного защитного реле через магнитный пускатель.Также читают:

Обзор продукции ZUBR

Особенности электромонтажа

Правильное подключение устройства к домашней сети

Реле напряжения – что это такое и для чего нужно

Номинальное напряжение питания техники равно 220 В. Но обеспечить идеальные условия передачи электроэнергии невозможно, поэтому потребители постоянно наблюдают скачки в сети. Особенно часто с проблемой сталкиваются жители квартир в старых многоэтажных домах и частный сектор.

Реле контроля напряжения (РКН) — техническое устройство, предназначенное для непрерывного контроля параметров сети и автоматического выключения питания при резких скачках напряжения. Прибор срабатывает в том случае, если показатели вышли за установленные значения.

Другими словами, устройство защищает электроприборы от перепадов напряжения в сети, которые могли возникнуть из-за замыкания одной из фаз, обрыва нуля, перекоса фаз и т.п. Стоит отметить, что на технику негативно влияет как чрезмерное, так и недостаточное напряжение питания.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

  • однофазное РН;
  • трехфазное;
  • схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

  1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
  2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
  3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Как выбрать защитное реле с учетом характеристик модели

Чтобы РКН прослужило дольше и выполняло свои функции без перебоев, нужно обратить внимание на:

  • мощность устройства в зависимости от вида;
  • наличие специального дисплея. Его задача – упростить процесс отслеживания колебаний напряжения в сети;
  • материал, из которого изготовлен корпус прибора. Преимущества у поликарбоната. Такой материал исключит вероятность возгорания;
  • наличие функции защиты от перегрева.

Стоимость каждой модели реле определяется страной-производителем, дополнительными функциями, особенностями дизайна корпуса. Отечественные РКН дешевле, так как свободны от наценок за транспортировку. Цена также меняется в зависимости от места установки. К числу недорогих относятся реле, которые подключаются к розеткам (переходник/адаптер) или встраиваются в удлинитель. Реечные приборы контроля принадлежат к ценовому ВИП сегменту.

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение. Как установить реле контроля напряжения в щиток квартиры самостоятельно

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Какой тип предпочтительней

Например, если пользователь беспокоится о безопасности дорогой модели холодильника, а все остальные приборы уже защищены стабилизаторами, удобнее приобрести образец типа «розетка».

В этом случае нет необходимости в установке типового автоматического устройства, так как это повлечет за собой лишние расходы. Этот вариант подходит для тех, кто живет в городских квартирах и не хочет нести расходы на установку RCS на панели (для этого необходимо пригласить электрика).

Следует отметить, что независимо от среды, в которой используется AVR, установка нескольких устройств на одной розетке обходится дороже, чем установка одного устройства на одной панели.

Если в доме нет стабилизаторов, а владелец хочет обеспечить защиту кухонного или комнатного оборудования, разумно выбрать устройство, устанавливаемое на DIN-рейку. Установка нескольких реле (по одному на каждую защищаемую линию) полностью исключает возможность повреждения дорогостоящего оборудования. Они идеально подходят для частных домов, где также можно контролировать трехфазную сеть.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения
(отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве — показывает значение
напряжения в реальном времени. Это достаточно удобно и необходимо для оценки
ситуации с напряжением в сети. Погрешность показаний низкая, разница
относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25,
32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение
10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с
шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600
сек., с шагом 3 секунды.

Я выставляю на реле напряжения Zubr, максимальное (верхнее)
значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.

У приборов с индексом t
в названии, например Zubr D63t,
есть термозащита от внутреннего перегрева.  Т.е. при увеличении
температуры самого прибора до 80 градусов (например из-за нагрева
контактов) — он отключается.

Реле напряжения
Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только
однофазными.

В паспорте и приведенных схемах подключения реле напряжения Зубр,
не сказано про ограничения по току, но в старой документации, ранее
указывалось, что не более 0,75 от номинального.

Схема подключения реле напряжения Zubr

В настоящее время, производители уверяют, что реле  можно
подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата,
тогда нужно применять в схеме подключения реле напряжения — контактор.

Гарантию на реле напряжения
Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег — форумчан. И также, как у Меандра на форуме МастерСити есть
представитель Zubra, который не боится общаться публично. И кстати,
показательно на примере УЗМ и Зубра, что представители производителей
качественной продукции не боятся общаться на форумах.

1 RUCELF SDWII-12000-L

RUCELF SDWII-12000-L является одним из самых лучших стабилизаторов в своём классе, что закономерно подтверждается лидирующей позицией в нашем рейтинге. По словам пользователей, граница применимости этого аппарата – загородные или дачные домики, в которых напряжение часто подвергается значительным перепадам. Стабилизатор располагает отличными эксплуатационными характеристиками: активная мощность в 10 кВт и малая погрешность стабилизации (всего 3,5%) позволяют подключить к прибору значительное количество электроники, не боясь при этом за её сохранность. Немаловажен и тот факт, что коэффициент полезного действия модели составляет блестящие 98% – иными словами, аппарат работает практически без мощностных потерь.

В RUCELF SDWII-12000-L присутствует четыре уровня активной защиты: от короткого замыкания, от перегрева, от повышения напряжения и от помех. В случае обнаружения какой-либо неисправности стабилизатор можно перевести в режим Bypass, представляющий, по сути, режим транзита, при котором устройство превратится в пассивный элемент сети. Благо, что такие ситуации случаются крайне редко.

Стабилизатор напряжения для дома – какой выбрать?

Параметры напряжения

Стабилизатор напряжения подбирают под тип сети. Перед покупкой следует провести замер напряжения мультиметром. Если напряжение в сети чаще пониженное (90 – 140 В), следует выбирать устройства, работающие в нижних пределах, от 90 В. И, наоборот, при частых перегрузках покупают стабилизаторы с высоким максимальным входным значением, вплоть до 270 В. Это относится к однофазным стабилизаторам, которые стабилизируют напряжение до 220В.

Мощность устройства

Важное правило покупки стабилизатора – показатель его полной и активной мощности должен быть больше, чем мощность всех потребителей сети (при условии их одновременного включения). Требуемую активную мощность стабилизатора определяют так: суммируют мощность приборов сети (компьютеры, утюги, телевизоры, мультиварки, холодильники) и прибавляют к полученному значению 20%. Для устройств с реактивными нагрузками, которые в момент включения имеют мощность в несколько раз превышающую номинальную (например, пылесос, электропила) следует ориентироваться на показатель полной мощности стабилизатора

Для устройств с реактивными нагрузками, которые в момент включения имеют мощность в несколько раз превышающую номинальную (например, пылесос, электропила) следует ориентироваться на показатель полной мощности стабилизатора.

Для стабилизации напряжения одной комнаты с телевизором и парой компьютером достаточно стабилизатора мощностью 500 – 1000 В.

КПД

Коэффициент полезного действия говорит об эффективности работы устройства. Чем выше КПД, тем лучше. Ориентироваться следует на покупку стабилизаторов с КПД не менее 90%. Подобные устройства способны потреблять немного электроэнергии при наибольшей нагрузке.

Точность стабилизации

Точность стабилизации или погрешность показывает отклонение выходного значения напряжения, которое показывает стабилизатор. Измеряется в процентах. Чем ниже данный показатель – тем лучше.

Не стоит покупать устройства с показателем погрешности более 8%. Большинство бюджетных моделей располагают точностью в 5-8%. Этого достаточно для обеспечения надежной работы электросети дома или дачи.

Если задачей стоит обеспечить стабильность сети, в которой подключены требовательные к качеству напряжения приборы, вроде насосов, холодильного оборудования, плит и чайников, то ориентируются на показатель погрешности стабилизации не более 5%.

Обновлено: 28-05-2019

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Сравнение 2 защитных устройств — РН 106 или УЗМ 51М

При выборе защиты иногда встает вопрос — что лучше, УЗМ 51 или РН 106. Попробуем разобраться.

Реле напряжения РН-106 защищает от перенапряжения электроприборы мощностью до 14кВт. При выходе значений напряжения сети за установленные пределы оно мгновенно отключает потребителей. Включение происходит через заранее установленный промежуток времени после нормализации показателей.

В УЗМ 51, кроме обычной защиты от перенапряжения, есть варисторная защита и некоторые другие особенности:

  • Два временных интервала, необходимых для отключения — при перенапряжении > 242…286 В /( 0,2 с) > 300В /( 20 мс), а при пониженном напряжении < 154…198/ (10 с ) < 130В /(100 мс)от 0,2с при 286В до 20мс при 300В верхнего предела защиты и от 10с при 198В до < 130В /(100 мс). Это помогает избежать ложных срабатываний защиты.
  • Варисторная защита предохраняет электрооборудование от высоковольтных импульсов и грозовых разрядов. Это не отменяет необходимости установки громоотвода и является дополнительной защитой.
  • Включение питания происходит во время перехода напряжения через «0» синусоиды. Это позволяет избежать переходных процессов.

Поэтому УЗМ 51 удобнее в эксплуатации. Оно надёжнее защищает электроприборы, чем РН 106

Подключение УЗМ 51М изображено на следующей фотографии.

Схема подключения УЗМ 51М

Реле напряжения. Защита от перепадов (скачков) напряжения

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
