Угловой камин своими руками — изготавливаем из кирпича по схеме

Заготовка материалов

Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:

• керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
• кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
• задвижка дымоходной трубы 13 х 25 см;
• уголок металлический равнополочный 50 х 5 мм длиной 60 см;
• то же, 80 см в длину;
• сталь листовая толщиной 3 мм, размер – 40 х 60 см;
• асбест, базальтовый картон.

Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

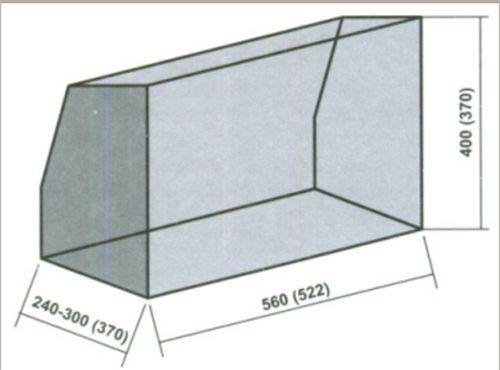

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

1. Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
2. Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
3. На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
4. Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
5. На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
6. После полного высыхания фундамента демонтируйте опалубку.
7. Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
8. Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
9. При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
10. Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
11. Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
12. Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
13. Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
14. Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
15. Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.

Советы перед укладкой

Не зависимо от формы углового камина рекомендуется предусмотреть его наличие в проекте дома. Работу относят к грязным, так как пыли и мусора будет очень много. Также предстоит решать такие задачи, как демонтаж имеющейся половой поверхности, привязка к стропилам и балкам.

Только после застывания усиленного фундамента можно будет начинать кладку – это 3-4 недели. Каждый ряд выполняет определенную роль, поэтому к его укладке относятся рассудительно и с максимальной ответственностью.

Возводя угловой камин в доме из дерева, необходимо оббить поверхности негорючим утеплителем. Зазор между задней стенкой и непосредственно стеной должен быть не менее 1.5-2 см, чтобы не допустить возгорания. Увеличив пространство до 4-5 мм, можно не прибегать к теплоизоляции, но пренебрегать ей не рекомендуется.

Проект и расчет камина из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Совет профессионала

Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.

Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.

Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.

Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.

Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Внимание! При выборе режима длительного горения крайне не рекомендуется открывать дверцу печки до полного сгорания дров одной загрузки!!! Вы впускаете лишний кислород, который в значительной мере понижает КПД и нивелирует эту опцию!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Кладка углового камина

Перед возведением отопительной конструкции, на фундамент нужно уложить два слоя рубероида.

Следующим действием, нужно на рубероиде начертить контур основания камина, чтобы первый ряд выложить по линиям.

Перед тем как укладывать кирпич на раствор, вначале его желательно выложить на сухую, без раствора. Такое действие позволит вам увидеть конструкцию в объёме и понять, сколько потребуется целых, половинок и четвертинок кирпича.

Далее нужно приготовить проволоку диаметром 3 мм. Её укладывают через каждые три ряда, таким действием вы создадите устойчивую и крепкую конструкцию.

Каждый ряд укладывают на раствор и следят за качеством ровности швов, между кирпичами кладки. Желательно выдерживать толщину швов между ними не более 5 – 10 мм.

Необходимо периодически:

• сверяться с чертежом, следя за порядовками кирпичей;
• строительным уровнем проверять горизонтальность и вертикальность плоскости.

*Смотрите внимательно на фото возведение углового камина и выполняйте каждый ряд в соответствии с данной схемой.

такой же, как и у обычной печи.

Со второго ряда выкладывают боковые стенки, формируя подкаминную нишу, в ней складываются и сушатся дрова.

Надёжной опорой для кирпичей верхнего ряда служат уголки из металла. В кирпичах, лежащих к внешнему краю, пропиливаются специальные углубления, под тот металлический уголок, который вы самостоятельно выберете. Длину уголка выбираете в соответствии с указанными в чертеже параметрами ширины камина.

Кладка третьего ряда похожа на предыдущий ряд, только имеется небольшое различие: на уголок из стали кладут лист из металла, толщиной от трёх до шести миллиметров, или же можно самостоятельно сварить 4 металлических угла = 90 и шириной 60 мм.

Камера для дров перекрывается кирпичами четвёртого ряда.

Пятым рядом выкладывают дно топки. В этом пространстве образуются, благодаря огню, высокие температуры. Поэтому оно создаётся из огнеупорного кирпича.

Мастер, перед возведением 6,7,8 и 9 рядов приостанавливает порядовую кладку кирпича и переключает своё внимание на чертёж. На нём указано, сколько входит в футеровку шамотного кирпича

Возводят стенки кирпичом, так называемого «колодца», располагая его, не как обычно, а горизонтально – на ребро.

Стенка задняя укладывается, как обычная кладка, только сдвигается на ¼ часть вперед, таким образом, она получается наклонённая. Благодаря этому наклону в помещении сохранится больше тепла. Выполняя эти ряды, создают, основание для «каминного зуба».

Проектируя камин нужно предусмотреть, сужение в верхней части топливника, после которого следует резкое расширение с плавным переходом в дымовое пространство.

Десятый и одиннадцатый ряды выкладывают, как указано на чертеже, продолжают возводить основу каминной печи.

Ниша топки перекрывается 12 рядом. Чтобы выложить по внешнему краю кирпичи требуется поместить уголок 90 длиной 60 см, ориентируя его полками внутрь.

Выкладывают топочное окно в 13 и 14 рядах. Для этого кирпичи красный и огнеупорный попарно укладывают ребром, не соединяя друг с другом, и не перевязывая их. В зоне высокой температуры находится шамотный кирпич.

Наклонную стенку и «зуб дымовой» выкладывать, заканчивая пятнадцатым рядом

Ряды 16 и 17 выдвигают наружу, создавая полку камина («зуб каминный»).

Выкладывают 18 ряд и завершают внутреннюю каминную нишу.

19 рядом сужают кладку кирпича и уменьшают сечение газохода, выстраивая дымосборник.

С 21-го по 24-й ряд выкладывают дымовой канал.

Переходный участок газоотвода наращивают, укладывая 25-й ряд, эта часть именуется «шейкой». Скоро нужно будет устанавливать печную задвижку. Её монтируют после 27 ряда.

Далее следует «выдра» и строение трубы заканчивается оголовком.

Таким образом, осуществляется кладка, с учётом рекомендаций и тонкостей печного искусства.

Установив угловой камин в своём доме или на даче, ваше помещение преобразится. И наполнит огонь своим сиянием всё пространство вокруг, пробуждая в вас радость и умиротворение.

Ваши физические и финансовые вложения оправдаются в первый же вечер после окончания строительства. Вы сможете попивать горячий чай, слушая потрескивающие в огне дровишки и наслаждаясь теплом у своего очага.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Какие выбрать материалы для имитации камина?

В принципе, сделать фальш-камин своими руками можно из каких угодно строительных материалов: подойдут даже необычные, такие как, например, корпус от ненужного телевизора.

Однако, самые популярные материалы для фальш-каминов это:

1. Дерево (брус, доски, бревна оцилиндрованные) – фальш-камины из древесных материалов без дополнительной отделки сами по себе выглядят очень оригинально и хорошо сочетаются почти с любым стилем интерьерного дизайна.

1. Гипсокартон также очень популярен в изготовлении фальшивых каминов. Его крепят на металлопрофильный каркас. Недостаток такой конструкции в том, что необходимо тратить средства и силы на финишную качественную отделку, так как если этого не сделать, то имитация камина из гипсокартона будет смотреться очень просто и не красиво.

1. Листы металла. Фальшивый камин из этого материала подойдет по стилю не к каждому помещению, так как он смотрится слегка грубовато, но и одновременно, солидно. Такой камин нуждается в качественной отделке.

1. МДФ, ламинированные древесно-стружечные плиты и другие подобные материалы. Фальш-камин из них будет смотреться аккуратно и привлекательно, а обойдется он хозяевам жилища не слишком дорого. Чтобы имитация камина получилась идеальной, нужно заранее оформить ее чертеж с указанием всех размеров, а также заказать согласно эскизу в магазине или специализированном мебельном цехе ЛДСП-распил.

1. Стекло. Из этого материала производят необычные и стильные имитации очагов. Стекло используется очень надежное и высокопрочное – каленое. Правда, такие фальш-камины не претендуют на сходство с настоящими очагами, а используются в интерьере только в качестве декорации.

1. Кирпич также является подходящим материалом для строительства фальш-каминов. Именно из этого материала чаще всего имитируют настоящие очаги. Кирпичная кладка фальшивого очага, гармонично сочетающаяся с интерьером помещения, покрывается матовым лаком или просто красится для защиты.

1. Полиуретан. Как правило, этот материал используют только для декорирования при создании полноценной имитации истинного очага, полуколонн и молдингов для каминов из кирпича и гипсокартона. Если достаточно только условного сходства, то можно портал из полиуретана прикрепить непосредственно на стену.

1. Пенопласт и картон – эти материалы являются очень дешевыми и легкими, правда, они совсем не имеют сходства с настоящим камином. Также их легко можно повредить, поэтому они не долговечны.

1. Пластик. Панели из пластика применяются для имитации настоящего очага. Пластик – недорогой и удобный легкий в обработке материал. Пластиковые панели можно успешно замаскировать под настоящее дерево или камень.

1. Гипс. Из него отливают порталы для фальшивых очагов, как правило, в стиле барокко или классическом. Как правило, такие заготовки изготавливаются на заводе, но есть возможность отлить готовое изделие по заказу согласно индивидуальному эскизу с собственными размерами. В наше время гипсовые фальш-камины делают реже, чем камины из полиуретана, так как они уступают полиуретановым очагам в легкости и прочности.

1. Фанера. Для создания фанерного фальш-камина только понадобится дощатый каркас, для изготовления которого потребуется доска, гвозди, молоток, столярный клей и краска для декора конструкции. Чтобы создать коробку фальш-камина, можно использовать обычную фанеру, а для отделки ее краев понадобится гибкая фанера.

1. Пеноблоки. Строительство фальш-камина из пеноблоков проходит по схожей с кирпичным камином схеме, правда, такой «очаг» нуждается в дополнительной отделке (декоре). Во всем остальном такой фальшивый очаг получается очень надежным и легким.

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Фундамент. Чертеж, этапы строительства

• Делаем разметку на полу, строго проверяя точность углов и линий, удаляем участок пола по намеченному контуру (роем котлован) глубиной от полуметра до полутора (в зависимости от конструкции будущего сооружения и его веса). Длину и ширину котлована делаем на 30-35 сантиметров больше, чем габариты кирпичной кладки камина.
• На дно вырытой ямы укладываем ряд песка, мелкого гравия или их смесь. Производим утрамбовку и выравнивание.
• Опускаем на утрамбованный слой песка (гравия) опалубку, дополнительно обмазанную снаружи гидроизоляционным материалом (битумом и подобными). Высота опалубки не менее 15 см. Периметр опалубки = периметр камина + 15-20 см с каждой стороны. На дно опалубки стелим арматурные прутья, закрепляя их между собой при помощи сварочного аппарата (крест-накрест).
• Заливаем опалубку смесью гравия, песка и цемента (бут), а зазор между стенками опалубки и стенками котлована заполняем чистым просеянным песком.
• Расстояние между уровнем пола и верхним слоем утрамбованной и выровненной смеси цемента, песка и гравия должно составить около 5-7 см.
• На фундамент укладывают гидроизоляционный материал (рубероид), желательно в два слоя.
• После заливки фундамента выжидают 1 неделю для его усадки и полного застывания.

Правильность заливки фундамента для камина проверяют уровнем на каждом этапе.

• 1 Ряд.Сплошная кирпичная кладка (основание камина). Кирпичи разрезаются под различными углами, согласно чертежу.
• Во втором ряду оставляют пространство для монтажа металлического зольного ящика.
• 3 Ряд.Частично закладывают кирпичами зольник.
• 4 ряд.Желтым отмечено, где использовать шамотный кирпич. В этом ряду производят монтаж колосниковой решетки и начинают выкладывать топку.
• 5 ряд.Строительство портала и стенок. Если необходимо выделить портал, кирпичную кладку сдвигают вперед на несколько миллиметров.

6 – 9. В этих рядах выкладывают топливник, согласно проекту, тщательно проверяя уровнем горизонтальность строения.

10. Формирование портала с использованием кружала или временных перемычек.

11-12. Кладка стен и строительство портала. Кирпичи режут на месте, чтобы обеспечить их плотное прилегание. При резке необходимо использовать средства защиты органов зрения и дыхания от попадания строительной пыли (очки и марлевая повязка).

13-14

В этих рядах кирпич ставят наклонно, формируя стенки под углом 45-60 градусов.Важно! Нумеровать каждый ряд кирпичной кладки мелом, чтобы не ошибиться при строительстве. 15

Доведение кладки до высоты наклонных стенок (зеркала)

15. Доведение кладки до высоты наклонных стенок (зеркала).

16-18

Снова выкладывают наклонные стенки.

19. Топку сужают, сдвигая кирпичи на несколько миллиметров.

20. Дымоход сужают во фронтальной части.

21. Производят выравнивание кладки над порталом и стенками камина.

22-23. Из кирпича строят выступ, предупреждающий: проникновение в топку сажи и холодного воздуха – печной зуб.

24. Кирпич кладут ровным рядом, на фасадной части формируют каминную полку.

25. Двадцать пятый ряд перевязывают с предшествующим. В месте, где планируется установка задвижки, с кирпича стачивают ¼ толщины.

26. Начинают кладку дымохода, устанавливают задвижку, каминную полку приводят в надлежащий вид, декорируя ее.

27. Внутри дымохода закрепляют мастикой трубу из нержавеющей стали.

28-… Строительство дымохода камина.

Важно! В том месте, где дымоход соприкасается с потолком, его обшивают фольгой или листами железа. .

Последний пункт – установка металлических компонентов и отделка.

Перед началом кладки

Есть несколько секретов удачной кладки:

• Хорошо продумаете месторасположения конструкции в уже готовом доме, чтобы он не упёрся в балки перекрытия, например.
• Освободите комнату от мебели и прочего, в которой будут вестись строительные работы, чтобы всё не запачкать.
• Не торопитесь с началом кладки. Дайте фундаменту хорошо застыть.
• Если кладка планируется на глиняный раствор, вымочите в течение 1–2 дней кирпичи в воде. Влага в них не даст им впитывать её из раствора, и он не будет трескаться.
• Потренируйтесь в складывании порядовки без применения раствора, чтобы разобраться со всеми нюансами кладки.

После того как вы основательно подготовились и чувствуете, что всё пройдёт на «Ура!», можете приступать к возведению камина. Рассмотрим два варианта порядовки.
