3 Общие положения
3.1 Проектируемые здания, сооружения, сети инженерно-технического обеспечения, транспортные устройства, элементы озеленения и благоустройства (далее – элементы генеральных планов и сооружений транспорта) изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом. Существующие элементы генеральных планов и сооружений транспорта, а также используемые на чертежах условные сокращенные наименования материала покрытий дорог, отмосток, тротуаров и т.п. выполняют в соответствии с .
3.2 Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта выполняют линиями по ГОСТ 2.303 с учетом дополнительных требований таблицы 1.
Таблица 1
Наименование линии | Обозначение | Толщина линии по отношению к толщине основной линии | Рекомендуемая толщина линии, мм, для чертежей, выполняемых в масштабе | ||||
1:5000, 1:2000 | 1:1000 | 1:500 | 1:200 и крупнее | ||||
1 Сплошная толстая основная | s | (0,35) | 0,5 | 0,7 | 1,0 | 1,4 | |
2 Сплошная тонкая | s/3 | (0,13) | 0,18 | 0,25 | 0,35 | 0,5 | |
3 Сплошная тонкая утолщенная | 2/3 s | (0,25) | 0,35 | 0,5 | 0,7 | 1,0 | |
4 Штриховая тонкая | s/2 | (0,18) | 0,25 | 0,35 | 0,5 | 0,7 | |
5 Штрихпунктирная тонкая | s/3 | (0,13) | 0,18 | 0,25 | 0,35 | 0,7 | |
6 Штрихпунктирная утолщенная | 2/3 s | (0,25) | 0,35 | 0,5 | 0,7 | 1,0 | |
7 Штриховая толстая | s | (0,35) | 0,5 | 0,7 | 1,0 | 1,4 | |
Примечание – В скобках приведена допускаемая толщина линий для планов, выполняемых в масштабе 1:5000. |
3.3 Изображения проектируемых наземных и надземных зданий, сооружений, сетей инженерно-технического обеспечения и транспортных устройств выполняют сплошной толстой основной линией, подземных – штриховой толстой линией толщиной s, иных – сплошной тонкой линией толщиной s/3.
3.4 Элементы генеральных планов и сооружений транспорта, подлежащие сносу, изображают в соответствии с рисунком 1.
|
Рисунок 1
Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 2.
Рисунок 2
3.5 Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.
3.6 Условные графические обозначения проектируемых устройств железнодорожной сигнализации, централизации и блокировки принимают по ГОСТ 2.749.
3.7 Условные графические обозначения и изображения, примененные на чертежах и не вошедшие в настоящий стандарт, следует пояснять на чертежах.
3.8 Условные обозначения следует выполнять в основном черным цветом. Некоторые условные обозначения или их отдельные элементы допускается выполнять другими цветами цветовой палитры.
Водную поверхность допускается дополнительно выделять заливкой голубым цветом.
Цвета других условных обозначений приведены в 5.5, таблицах 2, 4, 7 и 10.
Все надписи выполняют черным цветом.
В подлинниках, предназначенных для изготовления черно-белых копий, цветные условные обозначения и их элементы следует выполнять черным цветом.
Допустимые условности на карте
Иногда топографическая карта содержит изображение отдельных объектов в условном виде. Например, наносятся внешние границы конкретного населённого пункта. При этом обозначаются главные магистрали и перекрёстки. Если изображены некоторые строения, они характеризуют плотность застройки, но не точное их количество.
Чтобы показать густое расположение однородных предметов (домов, курганов, колодцев и т. п.), изображаются только объекты, стоящие на границах данной площади, в соответствии с их точным нахождением.
Условные символы промышленных предприятий (фабрик, заводов) ставятся в местах, где расположено главное здание или самая высокая заводская труба.
Обозначение стадиона на плане местности
Любительский, профессиональный спортивный объект, ипподром и каменный форум. Все это подпадает под определение стадиона (рисунок 5).
Рисунок 5. Стадионы обычно отмечают только на специфических планах
Обозначение стадиона на плане местности:
- Если это спортивная футбольная арена, то внешний круг рисуется как здание, а внутренняя часть насаждения – зеленым.
- Любительское футбольное поле или поле для тренировок закрашивается сплошным зеленым, с опциональной обрисовкой контуров разметки на поле.
- На карте среднего масштаба допускается изображение стадиона в качестве миниатюры с сохранением пропорций.
- К любому знаку добавляется название.
Разработка
съемкаполевые геодезические работы
Они оформляются в электронном виде и на бумажном носителе. В последнее время все чаще предоставляется 3D-визуализация.
Топографический план выполняется в заданном масштабе с указанием всех значимых объектов в условных обозначениях.
При развитом навыке это позволяет легко разобраться, где проходят границы участка и места прохождения коммуникаций. Можно отобразить вид грунта и определить, какой фундамент предпочесть для постройки.
На карте сложно отобразить конкретные коммуникации и деревья. План позволяет выполнить детализацию с включением уровней масштаба, расположением подземных и наземных коммуникаций, точных границ конкретного участка независимо от его размера.
Используются следующие обязательные обозначения.
Основные:
- Рельефы местности;
- Состояние и особенности грунта, включая растительность с детальным изображением;
- Гидрография, которая представляет собой водные объекты;
- Дороги разного уровня;
- Инженерные сети;
- Здания с подписями, характеризующими их – указание используемого материала, количества этажей и принадлежность к типу (жилой дом, административное здание, школа);
- Границы населенных пунктов и определенных участков.
Вспомогательные:
- Основа математическая, которая включает кресты с обозначением координат и местности;
- Условные символы, которые не соответствуют обычно используемым значениям;
- Штамп чертежа – включает сведения о масштабе, дате изготовления и исполнителе.
Возможные масштабы
В зависимости от требуемой задачи используются различные масштабы территории. Они позволяют определить соотношение к размеру на земли и кратность уменьшения изображения по сравнению с исходными параметрами.
Обычно используются масштабы следующих типов:
- 1:1 000 000;
- 1:500 000;
- 1:200 000;
- 1:100 000;
- 1:50 000;
- 1:25 000;
- 1:10 000.
Разграфика и номенклатура
Разграфка представляет собой систему разделения поверхности на параллели и меридианы. Каждый используемый лист ограничивается рамкой.
Может использоваться один из следующих видов разграфики:
- Прямоугольная. Карту делят на листы квадратной или прямоугольной формы, имеющие одинаковые размеры.
- Трапециевидная. В качестве границ используются меридианы и параллели.
В России в качестве исходного используют масштаб 1:1 000 000. Он позволяет установить номенклатуру для крупных масштабов. Понятие номенклатуры в топографии не является тем же, что и в обычном понимании. Это система обозначения листов, которые выполняются в разных масштабах.
Например, номенклатура листов с масштабами 1:500 и 1:1000 складывается из номенклатуры 1:2000. Для обозначения масштаба 1:500 используют соответствующую арабскую цифру, а для 1:1000 – римскую.
Условные обозначения на топографической карте
Для начала рассмотрим, что такое крупномасштабный топографический план местности (Рисунок 1).
Рисунок 1. Пример топографического плана
По умолчанию это универсальная схема, которая предоставляет максимально возможное количество информации об определенном участке и знакомит пользователя со всеми важными деталями ландшафта: от классификации растений и видов почв до автозаправок и железнодорожных переездов. Универсальность заключается в том, что использовать такой план могут в абсолютно разных целях путешественники, автомобилисты, геодезисты, военные, инженеры, агенты строительных компаний, лесники, охотники, рыбаки и многие другие без ограничений.
Определенные запреты накладываются исключительно на объекты военного значения.
Создаются схемы таким же способом, что и онлайн приложения: путем использования снимков, сделанных при помощи летательных аппаратов (в последнее время популярны фотографии, заснятые космическими орбитальными спутниками), после чего переводятся в плоскость и упрощаются. Это позволяет создать максимально точный уменьшенный в масштабе ландшафтный план, на который в дальнейшем наносятся обозначения важнейших объектов. Существует два основных критерия, по которым должна создаваться топография карты, условные знаки.
Критерии создания карты:
- Наглядность. Поскольку топографический план передает все детали местности визуально, он должен быть максимально понятным для восприятия. Наглядно отображаются особенности рельефа, наличие флоры (реже фауны), железнодорожные и транспортные развязки, водоемы, крупные сооружения, населенные пункты;
- Измеримость. Поскольку любая схема местности имеет масштаб, все обозначения можно замерить линейкой и произвести простой математический расчет, по которому вычисляется протяженность, например, здания или лесополосы.
Рисунок 2. Пример генерализации
Каким образом отбираются условные знаки топографических карт? Данный процесс называют генерализацией, в него входит выборочное размещение значков, которые несут для читателя максимальную важность (Рисунок 2). Маловажные постройки никак не отображаются для экономии свободного пространства
Алгоритм, как научиться быстро читать и переводить условные знаки географических карт, будет приведен далее.
Значения условных знаков
Схемы местности достигли пика популярности в СССР, почти у каждого жителя страны были карты того или иного района. Но и по сегодняшний день, огромным спросом пользуется книга условных знаков топографических карт. Это связано с тем, что существует более семи основных групп обозначений, в каждую из которых входят десятки и даже сотни разных значков. Все они считаются так называемой легендой (Рисунок 3) любой карты (от схемы в вагоне метро до узкоспециализированных военных или инженерных экземпляров). Подробное разъяснение каждого символа размещено в отдельных полях, что значительно упрощает процесс чтения. В картографии нет стандартов относительно прорисовки значков, поэтому в каждом экземпляре их дизайн может различаться при сохранении общего сходства и обязательного объяснения на полях.
Рисунок 3. Пример легенды разных карт
Что это такое и для чего составляется
Грамотно составленный топографический план — это неотъемлемый атрибут строительства, он необходим на многих этапах проектирования:
- На основе топографического плана создается проект благоустройства территории;
- Выполняются работы по ландшафтному проектированию;
- Утверждается генеральный план участка;
- Рассчитываются объемы земляных работ;
- Создается предварительная схема прокладки коммуникаций на основе уже существующих сетей;
- Без топоплана нельзя получить разрешение на строительство или реконструкцию здания, на перепланировку коммунальных сетей;
- Топоплан участка позволяет установить границы земли, принадлежащей разным собственникам и навсегда прекратить земельные споры между соседями;
- Продумывается схемы расположения специальной техники и складских помещений на различных этапах строительства.
Условное обозначение дома на плане местности
Склад, торговый центр, администрация, многоэтажка, частный дом и даже сарай – все здания изображаются как отделенный от остального фона цветом и контурами участок. Палитра – от легкого оранжевого, до серого, в зависимости от назначения здания. Новостройки, к примеру, закрашиваются светло-рыжим (рисунок 8).
Рисунок 8. Знаки для обозначения домов и других построек на плане
Условное обозначение дома на плане местности:
- Символьное. Миниатюра похожая на здание или дом, с предметной точкой.
- В советских чертежах для жилого дома использовался светло-красный прямоугольник.
- Сейчас изображается как серый или желтый прямоугольник с названием примечательного объекта и его адресом.
Обозначение колодца на плане местности
Колодцы бывают по типу глубинные, природные, технические и засоренные. Содержание плана местности, знаков обозначения объектов и их трактовки включает источники питьевой воды. Каждый из них снабжается пометкой о функциональности, глубине залегания жидкости (рисунок 6).
Рисунок 6. Условные знаки для обозначения колодцев и других водных объектов
Обозначение колодца на плане местности:
- На крупномасштабных картах – круг с точкой посредине и буквой «К» рядом. Точка определяет точное расположение.
- На более мелких – миниатюра, похожая на реальный колодец.
- Если колодец снабжен ветряным двигателем, от круга восходит палочка, на конце которой распложён звездообразный символ.
- Обстроенные бетоном, и снабженные двигателем для подъёма отмечаются как круг внутри квадрата.
Какие еще правила должны соблюдаться при составлении схем
Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:
- основные линии задают толщиной 0.8 мм;
- надписи над обозначениями вычерчивают шрифтом №7;
- для пояснения к условным обозначениям применяют шрифт №5.
Определить характеристики двери – сторону открывания полотна, наличие порожка, тип конструкции – можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.
Ознакомление с картой (оценка карты), уяснение масштаба, высоты сечения, года съемки и рекогносцировки, года издания, поправки направления, оцифровки координатной сетки
Оценка карты (ознакомление с картой), Выбрав необходимый для рабочей карты масштаб, командир приступает к всесторонней оценке выбранной карты. Оценка карты заключается в изучении каждого листа карты. При этом уточнятся масштаб и год съемки или рекогносцировки, год издания, система координатной сетки и поправка направления. Кроме того, изучаются чисто топографические характеристики листов карты: высота сечения, предельная крутизна оката, заложение и поправка направления.
Изучение выбранного масштаба карты имеет целью выработать у командира определенное чувство масштабности, которое необходимо в практической работе при нанесении обстановки на карту, так как боевая, обстановка, наносимая с помощью условных знаков на карту, должна соответствовать действительному расположении войск на местности. Изучая масштаб карты, командир мысленно откладывает отрезки величиной 0,5, 1, 2 см и т. д. Это помогает быстро и точно наносить на карту положение различных тактических элементов. Сказанное совсем не означает, что при нанесении того или иного тактического знака нужно до миллиметра измерять его величину, такие элементы наносятся на карту внемасштабными условными знаками.
Уяснив год съемки и год издания, командир определяет свое отношение к точности и полноте нанесенной на нее топографической основы. Карта более поздней съемки новейшего издания точнее и вернее представляет местность, на которой предстоит действовать подразделению. Однако часто приходится пользоваться картой относительно старого издания
В этом случае необходимо обращать внимание на данные, свидетельствующие о времени рекогносцировки (изменения) карты. Это означает, что карта в значительной степени дополнена более новыми данными по сравнению с теми, какие имелись в год ее издания. Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах)
Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах).
Оценка чисто топографических характеристик карты (сетки координат, высот сечения, крутизны скатов, заложения, поправки направления) необходима командиру для правильного движения подразделений по местности, целеуказания, ориентирования, решения огневых задач, определения условий наблюдения, проходимости местности в целях осуществления маневра силами и средствами в бою.
Предисловие
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации,
экономике и автоматизации проектирования (ЦНИИпроект), проектным институтом №2(ПИ-2), проектным и научно-исследовательским институтом промышленного
транспорта (АО “ПромтрансНИИпроект”), государственным институтом проектирования городов Российской Федерации (Гипрогор)
ВНЕСЕН Госстроем России
ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993г.
ВЗАМЕН ГОСТ 21.108-78
Наружные конструкции
В предыдущей главе мы говорили о внутренних деревянных дверях. Наружные типовые двери изготавливаются по другому стандарту, за номером 24698-81. Он не распространяется на двери для зданий культурного назначения, торговых и спортивных центров, вокзалов, а также на конструкции, площадь которых превышает 9м2.
Итак:
В этом документе регламентируется изготовление дверей трёх типов: под литерой «Н» — тамбурные и входные, под «С» — служебные. Третий тип обозначается буквой «Л». Это даже не дверь, как таковая, а люк (лаз) – например, для выхода из подъезда на чердак. Здесь всё аналогично: так же, с учётом назначения, изложены требования к конструкциям дверей, их типоразмеры и маркировки.
Деревянная дверь на входе – отличный вариант для частного дома
Как правильно читать условные знаки на топографической съемке
Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.
Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.
В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.
Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.
На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.
Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).
Опишем пространство между дорогой и забором участка:
- По нему проходит горизонталь. Рельеф понижается в сторону участка.
- В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
- Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
- Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
- Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)
Переходим к самому участку.
Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.
Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).
На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.
Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.
Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.
На участке расположенном южнее виден жилой одноэтажный деревянный дом.
Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.
И напоследок вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

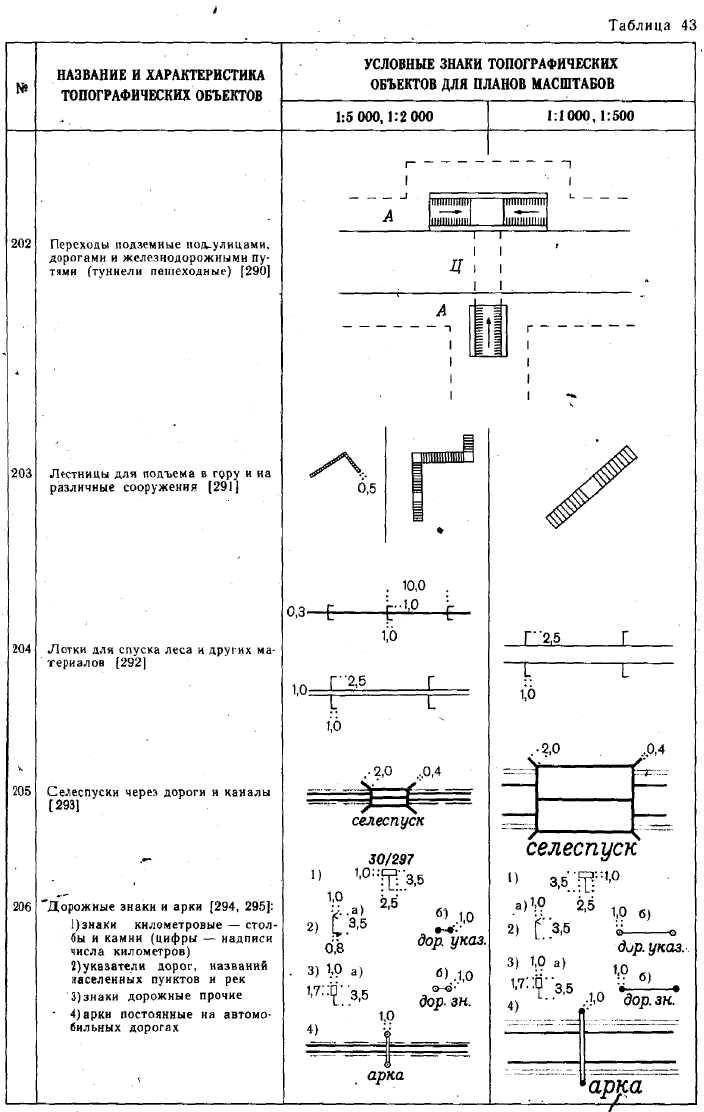

Какие условные знаки бывают на плане местности
Применяются несколько типов базовых пометок, которые стандартны для всех типов карт. Это облегчает создание чертежа в рамках уже общепринятых стандартов. Их чтение не составит труда, т.к. все они разрабатывались с расчётом на легкую узнаваемость. В некоторых типах карт условные обозначения плана местности на рисунках могут иметь другой цвет или контурную обводку (рисунок 2).
Рядом с пометками могут быть расположены следующие качества – высота, глубина (для расщелин и водоемов), ширина. В случае с водоемами указывается отдельно, пересыхают ли они, какая рыба в них водится. Для лесных массивов могут быть указаны опасные звери или же распространенный тип дичи.
Географические обозначения на плане местности населенных пунктов заносятся вместе с количеством жителей в них, и размер названия напрямую соотносится с населением. Однако стоит учитывать, что данные относительно сел и количества их жителей быстро устаревают. Обозначения на плане местности географической карты имеет особое требование к указателям. При составлении макета с большими масштабами, в центре рисунка (символа или круга) применяется масштабная точка. Её назначение – указание точного расположения определенного объекта.
Рисунок 2. Основные условные знаки
Понимание условных обозначений плана местности окружающий мир делают проще, и понятнее. Применяются как обобщающие маркеры для указания общности предметов (лес, чаща, насыпь) так и одиночные (будка, фабрика, заправка). Ниже представлены детали плана местности – знаки, обозначения объектов и их последующая трактовка.
7 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ИНЖЕНЕРНЫХ СЕТЕЙ
7.1 Условные графические обозначения инженерных сетей выполняют в соответствии с таблицей 5, в которой буквенно-цифровые обозначения приведены в качестве примера и на чертежах должны соответствовать проектным.
7.2 Трубопроводную, кабельную или воздушную сеть наносят одной линией, соответствующей оси (трассе) сети, и сопровождают установленными буквенно-цифровыми обозначениями.Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более 100 мм, а также вблизи характерных точек (поворотов, пересечений, вводов в здания и сооружения и т.д.).
7.3 Сети, прокладываемые в одной траншее или на одной линии опор, допускается изображать одной линией, указывая виды сетей на полке линии-выноски.
7.4 Сети, прокладываемые в коммуникационных сооружениях, в пределах этих сооружений графически не указывают. Для указания вида и количества сетей приводят буквенно-цифровые обозначения на полке линии-выноски, проведенной от сети сооружения.
7.5 В случаях, когда в проекте все внеплощадочные сети проложены под землей, допускается условно изображать их сплошной линией с соответствующим пояснением.
7.6 Трассу высоковольтной линии электропередачи (ВЛ), резервную или перспективную, изображают тонкой штриховой линией. Границу коридора ВЛ изображают сплошной тонкой линией.Таблица 5
Наименование | Обозначение | Размер, мм |
1 Инженерная сеть, прокладываемая в коммуникационных сооружениях: | ||
а) на эстакаде | ||
То же | ||
б) в галерее | ||
То же | ||
в) в тоннеле, проходном канале | ||
г) в непроходном канале | ||
д) в кабельном канале | ||
2 Инженерная сеть, прокладываемая в траншее | ||
3 Инженерная сеть надземная: | ||
а) на высоких опорах | ||
б) на низких опорах | ||
в) на опорах по покрытию здания (сооружения) | ||
г) на опорах по стене здания (сооружения) |
Способы картографирования
Кроме картографических значков, линейных и масштабных знаков, изолиний, на картах узкоспециального назначения применяют другие способы.
Локализованные диаграммы
Отражают явления, имеющие сплошной характер, например, температура воздуха.
Каждая диаграмма изменения среднемесячных температур привязана к конкретному наблюдательному пункту.
Точечный способ
Используется для массовых явлений, которые нельзя считать сплошными. Вспашку земли показывают контурным знаком с точками внутри. Каждая точка имеет «вес», ей соответствует, например, 500 га пахоты. Этот способ применяют для отражения плотности населения, количества скота, и других показателей.
Иногда нагляднее применение процентно-точечного способа. Тогда «вес» точки выражает не абсолютную величину, а некоторую долю от общего количества (процент).
Знаки движения
Географические карты не всегда статичны. Условные знаки могут показывать динамику явления.
- Векторы движения (стрелки) чаще означают направление воздушных и водных потоков.
- Полосы (ленты) движения нужны для подробного описания потока (миграция населения, грузоперевозки). Например, структура железнодорожных грузов может изображаться различными штриховками, а мощность – шириной ленты движения.

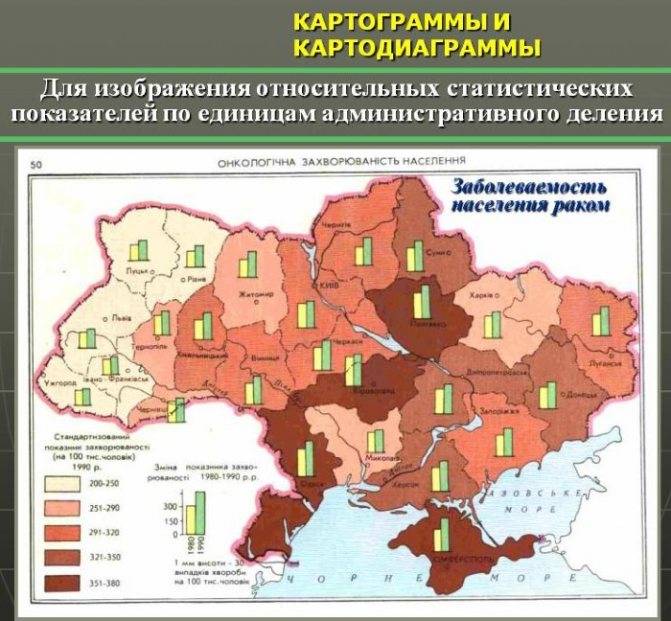

Картодиаграммы
Применяют для нанесения абсолютных значений какого-либо показателя.
Внутри каждой административно-территориальной единицы наносится диаграммный знак, размер которого соответствует, например, энергопотреблению или количеству сельскохозяйственной продукции в данном районе.
Картограммы
Для относительных показателей (например, детская смертность на 1 000 населения) участки в сетке административного деления заполняются различными штриховками или определённым оттенком в соответствии с интервальной шкалой.
Уточнённая картограмма (дозиметрический способ) помещает штриховку только в месте действительного распространения явления. Например, на карте плотности населения исключаются заболоченные и высокогорные районы. Таким способом получают карту количественных ареалов.
Шкала условных знаков
Однотипные объекты обозначаются одинаковыми знаками разного размера. Например, кружок, обозначающий город с населением 100 000 чел. в 2 раза больше, чем кружок, обозначающий пункт с населением 1 000 чел. Такие знаки образуют последовательность, шкалу.
Шкала знака бывает:
- абсолютной (размер знака меняется пропорционально величине) или условной;
- непрерывной (размер знака увеличивается постепенно) или ступенчатой (интервальной). Последняя может быть равно-интервальной или неравномерной.
В приведённом примере используется условно-ступенчатая неравномерная шкала знаков.
Это означает:
- размер кружка увеличивается медленнее, чем число жителей;
- каждому размеру соответствует некоторый интервал;
- эти интервалы различаются между собой.
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом “Центр технического и сметного нормирования в строительстве” (АО “ЦНС”)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 марта 2020 г. N 128-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Армения | АМ | Минэкономики Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2020 г. N 500-ст межгосударственный стандарт ГОСТ 21.204-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2021 г.
5 ВЗАМЕН ГОСТ 21.204-93
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге “Межгосударственные стандарты”
Смешанный лес обозначение. Смешанный лес
Все местные предметы на топографических картах изображаются специальными условными топографическими знаками. Эти знаки похожи на сами местные предметы. Так, лес на топографических картах изображается зеленым цветом; дома и другие строения – прямоугольниками; реки, ручьи, озера – голубым цветом.
Топографические знаки, размеры которых соответствуют масштабу карты, называют масштабными Но не всегда каждый местный предмет на карте можно изобразить точно по форме, цвету и размеру. Например, шоссейная дорога шириной 20 м на карте масштаба 1:200 000 должна быть обозначена линией толщиной 0,1 мм. Еще более мелкие — узенькие ручейки, тропинки или родничок вообще было бы невозможно разглядеть на карте
Поэтому такие мелкие или узкие предметы на карте, но имеющие стратегическую важность, обозначают особыми топографическими знаками, которые называют внемасштабными. То есть реальный размер этих предметов не соответствует масштабу карты. В зависимости от типа и формы объекта все топографические знаки делят на четыре вида:
В зависимости от типа и формы объекта все топографические знаки делят на четыре вида:
1) линейные изображают те местные предметы, которые имеют форму линии (дороги, линии электропередачи, ручьи, реки и т.п.); 2) площадные изображают предметы, имеющие площадь, такой знак состоит из двух элементов: контура и знака, заполняющего контур (лес, болото, луг, населенные пункты в зависимости от масштабов карты); 3) фигурные изображают отдельно стоящие объекты, имеющие важное значение (мост, колодец, паром, отдельные строения и т.п.); 4) пояснительные дают характеристику конкретного объекта, располагаются с другими топографическими знаками. Например, надпись «сосн.» рядом с топографическим знаком хвойного леса означает, что данный хвойный лес сосновый; возле топографического знака моста могут быть написаны пояснительные знаки, несущие информацию о его ширине, длине, грузоподъемности. Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов
Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов.
Для того чтобы было легче запоминать топографические знаки и ориентироваться в них, их объединяют в группы по типу местных предметов:
- дороги и дорожные сооружения;
- населенные пункты, отдельные строения;
- гидрография (те. вода на земле);
- растительность;
- рельеф;
- пояснительные и специальные туристские знаки.
Заказ работы и стоимость
геодезические компании, имеющие необходимое оборудование и специалистов высокого уровня
Готовая документация предоставляется как на бумажном носителе, так и в электронном формате.
Срок работы не может быть одинаковым для разных объектов.
Профессиональное оборудование обеспечивает точность и высокую скорость выполнения работ.
В зависимости от условий съемки могут использоваться следующие устройства:
| Электронные тахеометры | Если используются только эти приборы, координаты государственной геодезической сети устанавливаются предварительно это позволяет их использовать для процесса будущего проектирования в качестве отправной точки. |
| ГЛОНАСС GPS приемники | Они определяют координаты точек в режиме реального времени. Но их лучше не использовать на территориях с затрудненным доступом прохождения спутникового сигнала. Чаще всего, это места многоэтажной застройки или густых лесов. |
| Трассоискатели | Они используются для выявления максимально точного расположения подземных коммуникаций. |
Стоимость работы складывается из следующих факторов:
Площадь территории. На больших участках расчеты выполняются за 1 гектар.
Застройка местности. Если территория практически не застроена и не имеет капитальных объектов, стоимость буде ниже, так как работы гораздо проще.
Сезонность. В теплое время года услуга обходится дешевле.
Рельеф. На равнинной местности, такой как поля, снимать гораздо проще. Это связано с тем, что нет крутых обрывов, оврагов и возвышений, которые могут усложнять работы.
Заселенность. Самым дорогим видом услуг является съемка на участке с большим количеством деревьев
Это связано с тем, что важно учесть каждое дерево с его характеристиками. Стоимость зависит от региона, объема и сложности работ, а также квалификации специалистов
Стоимость зависит от региона, объема и сложности работ, а также квалификации специалистов.
В результате заказчик получает топографический план в заданном масштабе и технический отчет с описанием выполненных работ. Если требуется, предоставляются рекомендации специалиста по проектированию.
