Установка дымохода сэндвич своими руками: инструкция и правила монтажа

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

• мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Отступка ↑

Не все, во-первых, знают, что это такое. А между тем, собранному сэндвич дымоходу, который вы своими руками смонтировали, впрочем, как и всякому другому, отступка необходима.

Так называют пространство между дымовым каналом и стенкой. Величину же его следует выбирать в соответствии с данной таблицей.

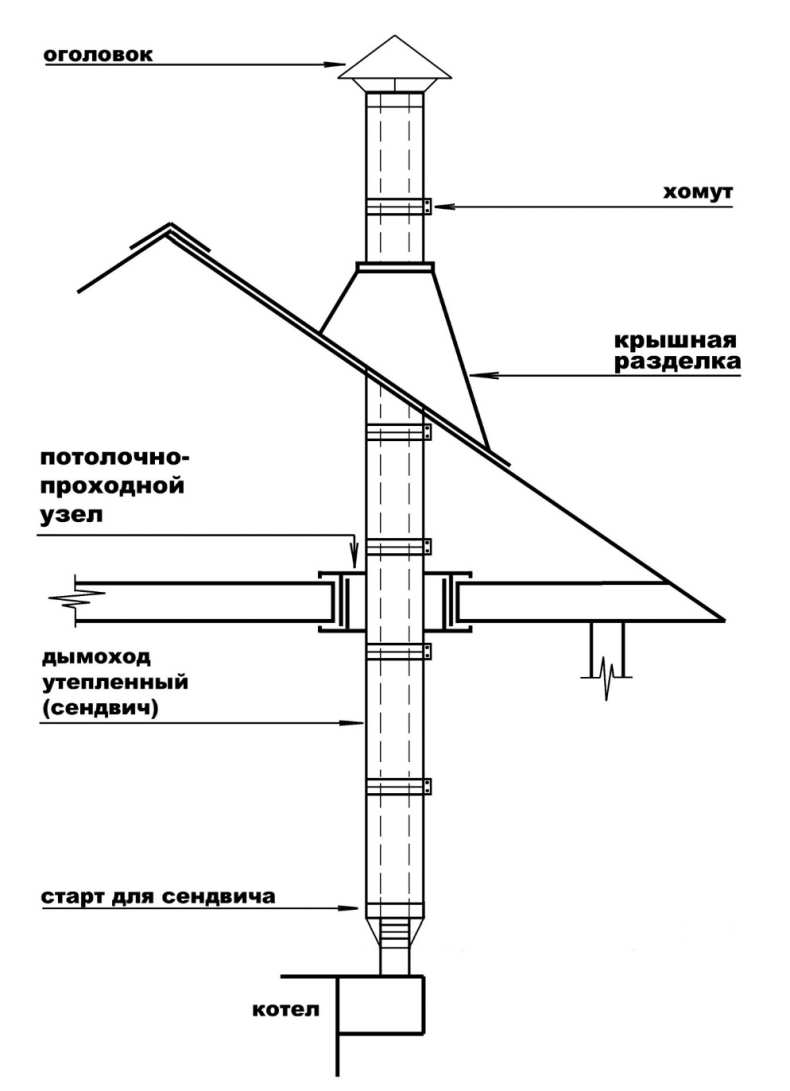

Схема дымохода Сэндвич. Отступка

Если отступка получается в стенах, которые ее закрывают, следует устроить пару решетчатых отверстий разными уровняминад печкою. Каждое из отверстие должно быть с площадью сечения как минимум 150 кв. см. В отступке закрытой пол должен быть выполнен только из негорючих материалов, а располагаться ему необходимо выше не менее чем на 7 см относительно пола помещения.

Дымоход в месте соприкосновения с домом

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

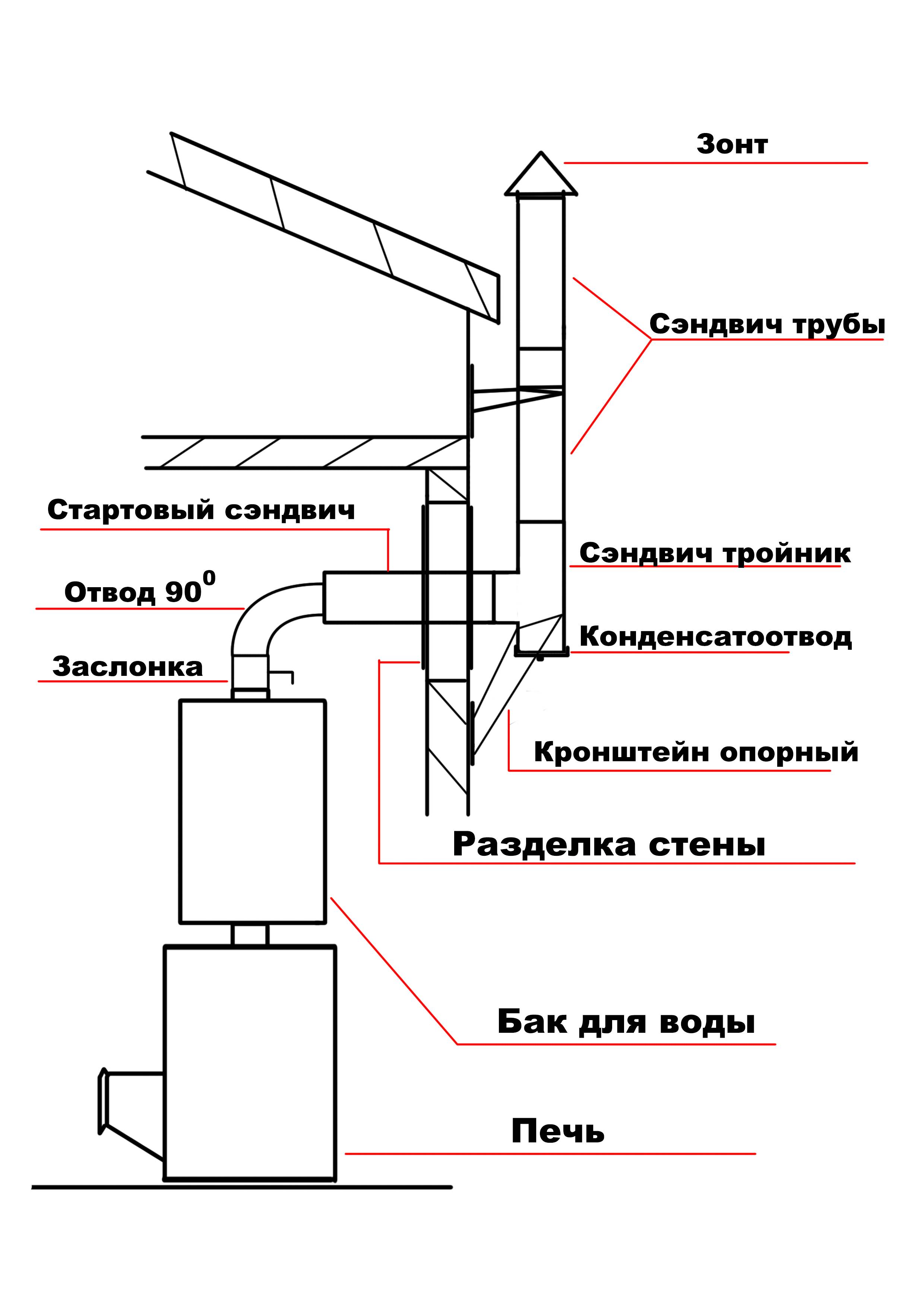

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Крепление

Максимальная длина дымохода, начиная от колосника и заканчивая дефлектором, может достигать 5-6 метров. В местах соединения труб необходимо применить герметизирующий материал с жаростойкими свойствами, выдерживающий температуру до 1000 °C. По завершении установки с конструкции обязательно нужно снять защитную пленку.

Для дальнейшей очистки дымохода от сажи в теле трубы предусмотрена ревизия – тройник, имеющий сбоку дверцу. Этот элемент врезается непосредственно в канал.

Для надежной опоры дымохода можно собственноручно изготовить кронштейн из стальных уголков размером 30х50 мм. Для этого понадобятся дрель, болгарка и болты М10. Наличие последнего элемента необязательно, поскольку раму кронштейна можно скрепить с помощью электросварки.

Что представляют собой сэндвич трубы?

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Монтаж сэндвич дымохода своими руками

Сам монтаж сэндвич нержавеющего дымохода никаких сложностей не вызовет

Проводя монтаж дымохода своими руками, запомните важное правило, делать это нужно только снизу вверх. То есть, сначала работаем с котлом, постепенно продвигаясь к крыше, таким образом, мы, как бы надеваем верхнюю трубу на нижнею

Проводя установку дымохода, сэндвич панелей своими руками, помните, что один из краев будет – зауженный. Как раз этот край и нужно вставлять в верхнюю трубу, чтобы шов получился сверху вниз, но не наоборот. Кстати, можно использовать при монтаже и тройник, он избавит от скапливающейся сажи и позволит конденсату стекать в специальный приемник.

В местах прохода через стены и перекрытия, места под кронштейны для дымохода из сэндвич труб нужно обязательно укреплять. Чтобы место перехода надежно держалось, и было не проницаемым, можно вырезать большего размера отверстие, перекрыв его плитой фанеры, сверху прикрутить асбестовый лист, а поверх него «оцинковку». После этого, прорезаем нужного диаметра отверстие и проводим монтаж.

Самый ответственный момент монтажа дымохода – это проход через крышу. Для этого потребуется изнутри приложить оцинкованный лист, через который провести трубу. Когда она полностью выведена, прикручиваем «оцинковку». Можно завести края под кровлю, дополнительно отделав её.

Не забываем, если кровля воспламеняемая, нужно установить дополнительный дефлектор, чтобы обезопасить от попадания искр на кровлю.

Когда полностью вывели трубу, можно проводить работы по укреплению стыков. Делать это разрешается с помощью обычных хомутов. Пример скрепления стыков: соединения между собой проводим обжимным хомутом с одной стороны, а стыки с другими элементами, будто тройники или переходники, с двух сторон теми же хомутами.

Финальным этапом, уже после того, как весь монтаж закончен, нужно обязательно снять защитную пленку (в местах прохода через перекрытия заранее). После рекомендуется провести герметизацию швов с помощью герметика, учитывайте при покупке жароустойчивость (не менее 1000).

Есть также особые правила нанесения герметика:

• Для внутренних каналов – на внешнюю сторону верхней внутренней части.
• Для внешних каналов – по наружности.
• В переходах – по наружности.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

• Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
• Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
• Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.
