Как подключить накопительный водонагреватель (бойлер) к водопроводу и электросети своими руками

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из

Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.

Порядок действий выглядит следующим образом:

  1. Написать заявление в газораспределительную фирму.
  2. Получить план из БТИ или Росреестра.
  3. Предоставить выписку из Росреестра, подтверждающую право собственности.
  4. Обратиться в профильную организацию для составления проекта.
  5. Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

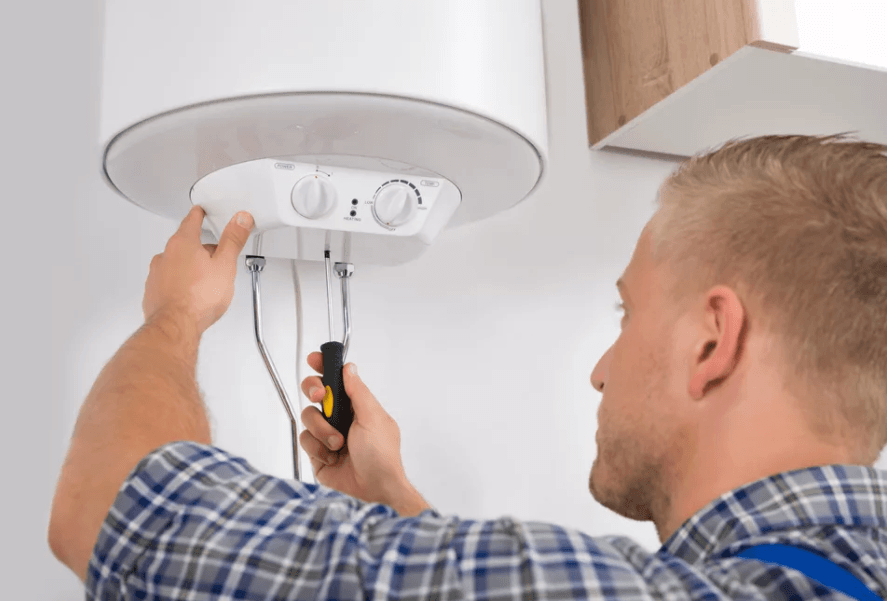

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

  • Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
  • Дальше остается повесть бойлер на кронштейны.
  • Врезаться в водопроводную систему.
  • Установить запорный кран шарового типа.
  • Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к
сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение
к имеющейся розетке для стиральной машины – через вилку (конечно, при условии,
что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего
будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки.
Причин тому несколько.

Первое, работа с электропроводкой требует определенных
навыков и знаний и в случае несоблюдения определенных моментов при монтаже,
грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу.
Конечно, если вы заключили договор с подрядной организацией.

Ну и наконец, не будет проблем с тем, какой провод выбрать,
какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии
электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Запуск воды и тестирование

Когда подключение бойлера к водопроводу окончено, нужно заполнить его водой, параллельно проверяя герметичность всех соединений.

  1. Открыть кран выдачи горячей воды для вывода воздуха из резервуара бойлера.
  2. Открыть запорный кран на холодной «ветке».
  3. Когда началась подача холодной воды, нужно внимательно осмотреть все стыки на предмет протекания. Если протечки обнаружены, их устраняют до наполнения бойлера водой.
  4. Если из «горячего» крана потекла вода, значит, бойлер наполнен, и кран горячей воды можно закрыть.

Схема работы бойлера

После наполнения бойлера водой его можно подключать к электросети и наслаждаться наличием горячей воды.

Установить бойлер своими руками совсем несложно. Главное, соблюсти все правила безопасности при его подключении к коммуникациям, чтобы дальнейшая эксплуатация его была без неприятных «сюрпризов».

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

  • измерительными приборами в виде линейки или строительной рулетки;
  • труборезом ручного или электрического типа;
  • паяльником;
  • ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
  • крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
  • монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
  • тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
  • запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
  • материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
  • гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Не забываем о безопасности

Бойлер – мощный электрический прибор. Поэтому при работе с ним ни в коем случае нельзя забывать о безопасности. Лучше всего сделать это, подключив бойлер через УЗО – устройство защитного отключения.

Главным его достоинством является простота. Благодаря этому УЗО не только стоит совсем недорого, но и обеспечивает высокую надежность и долговечность. Внешне он выглядит как небольшой автоматический выключатель, через который подключается кабель в электрическом щитке. Его выбирать нужно исходя из того, какую мощность имеет ваш водонагреватель.

Принцип работы прост. Пропуская через себя ток, УЗО замеряет его и сравнивает с исходящим. Если обнаруживается утечка, то цепь автоматически разрывается. Произойти такая утечка может по разным причинам, но наиболее вероятная – удар током человека. Именно УЗО своевременно отключит подачу электричества, спасая жизнь человека.

В зависимости от модели УЗО может реагировать на разные утечки – от 10 до 30 мА. Лучше выбирать модель у которой этот показатель 10 мА. Да, он может ложно срабатывать, особенно если бойлер служит не первый год. Зато он предотвратит получение серьезных ран и ожогов при ударе током. Для наглядности приведем таблицу, показывающую, как удар током действует на человека:

  • 5 мА – легкое покалывание.
  • 10 мА – мышечные сокращения, судороги.
  • 30 мА – ожоги, затруднение дыхания.
  • 80 мА – тяжелые ожоги.

Схемы подключения водонагревателя к УЗО довольно просты – привычные ноль, фаза и заземление

Здесь проблем обычно не возникает, особенно если обратить внимание на маркировку цветов на кабеле

Схема подключения бойлера к УЗО

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Подключение водонагревателя к водопроводу – схема врезки бойлера

Первым делом перекрывается подача воды в квартиру или в дом. От впускного и выпускного штуцеров к горизонтальным водопроводным трубам холодного и горячего водоснабжения соответственно при помощи строительного отвеса отмечаются кратчайшие отрезки.

Обе водопроводные трубы разрезаются электроболгаркой или специальным труборезом, всё зависит от материала, из которого выполнен трубопровод. Но перед этим, под место разреза желательно подставить удобную ёмкость, в которую стекут остатки воды скопившейся в трубах.

На следующем этапе выполняется подготовка места среза. В случае с полимерными трубами они торцуются на концах. Если это металлическая труба, то с помощью плашки нарезается резьба.

Следующим шагом является установка тройников. В случае с металлическим водопроводом используют резьбовой фитинг, если это полимерная труба, то используется сварной или обжимной аналог

При этом в процессе установки фитинга важно чтобы свободный конец тройника был направлен в сторону бойлера

Затем к впускному штуцеру прикручивается обратный клапан, после которого устанавливают запорный вентиль. При этом обратный клапан предотвратит отток воды в случае перебоев водоснабжения, а вентиль позволит выполнить ремонт бойлера, не перекрывая крана на центральной магистрали водопровода.

Ну и в завершение выполняется подсоединение свободного конца запорного вентиля с фитингом на холодном водопроводе. В свою очередь, выходной штуцер бойлера подключается прямым отрезком трубы к горячему водопроводу.

Когда все работы по подключению бойлера завершены можно возобновить подачу воды в доме или квартире и наслаждаться результатом проделанной работы.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Watch this video on YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Watch this video on YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Watch this video on YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

  • выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
  • подбор автоматического выключателя для сети питания водонагревателя;
  • подбор розетки, если она используется.
  • заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

  • для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
  • для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
  • для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Watch this video on YouTube

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

  • Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».
  • Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это – схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты–«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.
