Монтаж ревизионного люка в конструкцию из гипсокартона

Потолочные люки в гипсокартонных потолочных конструкциях

Так называемый евроремонт в настоящее время не может обойтись без использования технологии сухого ремонта, то есть без применения гипсокартонных конструкций.

После установки, люки визуально практически не заметны.

Все чаще гипсокартон применяется не только в частных домах и квартирах, но и в различных государственных учреждения и зданиях общественного назначения.

Применение гипсокартонных конструкций предоставляет возможность скрывать под облицовкой и в межпотолочном пространстве необходимые коммуникации (это может быть вентиляция, электрическая проводка, сантехническая арматура).

Конечно, всем этим инженерным коммуникация требуется периодический контроль и техническое обслуживание, значит, необходим удобный и быстрый доступ. Чтобы не нарушать стиль и дизайн потолка, не портить внешний вид помещения, устанавливают специальные потолочные (ревизионные) люки. Но люк люку рознь. И в этом можно без труда убедиться.

Многие учреждения и административные здания с гипсокартонными конструкциями на потолке оборудованы некачественными люками, которые портят внешний вид отделки и смотрятся довольно нелепо.

Вмонтированные в люк светильники, будут отличным дизайнерским решением.

А вот конструкция потайных (ревизионных) люков очень удобна и разработана специально для устройства «невидимых» вариантов люка. Представляет собой такая конструкция раму из алюминия, вставленную и прикрученную к гипсокартону изнутри с помощью шурупов, а также дверцу, собранную из алюминиевого профиля. Крепление дверцы к раме осуществляется при помощи мини-петель, которые настолько малы, что остаются невидимыми. Такие петли дают возможность дверце полноценно открываться на 90 градусов.

Основа дверцы — обычный гипсокартон. Значит, так же как и поверхность, на которой размещается люк для гипсокартона, его можно красить, клеить на него обои и подвергать другой отделке. Именно за счет этого свойства люки на потолке сливаются с общей поверхностью потолка и остаются невидимыми.

Определить месторасположение люка можно по наличию тонкой щели (1-2 мм) на потолке. Такой люк потолочный в гипсокартоне не оснащается ни рамками, ни замками, ни другими запирающими элементами, которые портят внешний вид поверхности, на которой он расположен.

Люки на защелке удобны в использовании и надежно фиксируются в закрытом положении.

Чтобы открыть такой люк нужно лишь слегка нажать на него, точнее на его дверцу. Закрытие люка производится аналогично открытию, легким нажатием. Секрет запирания люка состоит в специальном устройстве (замочке), невидимом глазу, который обеспечивает надежную фиксацию двери в положении «закрыто».

Ревизионный люк для гипсокартона монтируется достаточно легко. Люк стандартного типа можно устанавливать даже в уже готовый потолок.

Выпускаются потайные люки двух основных моделей. Первый вариант — это «Стандарт», подходит для осуществления монтажа в гипсокартонные конструкции. Второй вариант — «Короб», его назначение — монтаж в стену, выполненную из различных кладочных материалов.

Это интересно: Интерьер комнаты для девочки подростка — передаем суть

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

  • Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
  • В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
  • Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Установка ревизионного люка-невидимки и пример самодельной скрытой дверцы

В хорошем ремонте вы уже не встретите белых пластиковых люков, профессиональные мастера всегда делают потайные люки под плитку. Они не портят внешний вид отделки, но в то же время позволяют получить удобный доступ к счётчикам, кранам или трубам. Из этого урока вы узнаете, как устанавливать ревизионные люки невидимки под плитку своими руками.

Сразу стоит упомянуть и об их минусах: сложность установки для новичков и высокую цену. К примеру, люк размером 30х60 см от хорошего производителя будет стоить около 3500 рублей. Можно найти и более дешёвые варианты, они будут стоить около 2000 рублей.

Самые дешевые варианты съемных невидимок можно найти из пластика (1300—2000 рублей). Они состоят из двух частей: основания, которое приклеивается на плитку и защёлок, которые прикручиваются в проём (см. фото ниже).

Быстрая навигация по статье

Виды сантехнических лючков

Скрытый ревизионный люк под плитку – подробная статья >>

Второй вариант – пластиковый ревизионный люк. Его стоимость всего 150-300 рублей. Такие лючки обычно ставятся в сантехнические короба или на стены, если при этом есть желание сэкономить. Также, такой люк будет гармонично смотреться если ванная отделана пластиковыми панелями.

Основные размеры пластиковых лючков: 150*150 мм и 400*600 мм.

12 приемов для маленьких квартир – расширяем пространство!

Крупногабаритные дверцы с замками обычно выбирают под вентиляционные коммуникации. Стандартный заводской материал – ударопрочный огнеупорный пластик. Пластиковые изделия не поражают ассортиментом цветов: они бывают стандартного белого цвета, а также розового, голубого или кремового оттенков.

Самодельные люки для ванной

Сделать люк можно своими руками с помощью магнитов и плиточного клея.

Люк на магнитах

Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.

Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.

  • примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
  • закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
  • приложите металлические пластины к магнитам;
  • нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
  • установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
  • закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
  • после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
  • оформите швы затиркой или силиконом.

При наличии доступа с обратной стороны во время монтажа люка:

  • просто приклейте к дверце пластины, зафиксируйте на них магниты;
  • установите плитку в проем, отметьте расположение и привинтите магниты к рамке.

Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.

ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)

Люк на клею

Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):

  • примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
  • обрежьте ламель при необходимости;
  • нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
  • зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
  • произведите затирку швов.

При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.

ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить

Какие бывают люки

Вообще внутренние люки бывают 3 видов: потолочные, стеновые и напольные, но коль на пол у нас гипсокартон не кладется, значит, нас интересуют только потолочные и стеновые люки под гипсокартон.

Круглые люки для гипсокартона могут быть не только практичными, но и красивыми.

Из каких материалов изготавливают люки

  • Пластиковый люк в потолке из гипсокартона можно ставить только в подсобных помещениях. Все дело в том, что пластик не прочный, плюс он со временем желтеет. Хотя цена на пластиковые изделия самая низкая, а еще они легкие и ставятся быстро;
  • Стальной люк под гипсокартон это воплощение относительно приемлемой цены и прочности. Такие изделия хороши если собираетесь обкладывать короб чем-нибудь тяжелым, к примеру, кафелем или природным камнем;

Пластиковые лючки потолочные для гипсокартона желательно ставить только в подсобных помещениях.

Что касается размеров, то здесь минимум составляет 100×100 мм. Самые большие люки под гипсокартон, которые мне приходилось видеть это метр на полтора.

Хороший производитель выпускает люки под гипсокартон с полным модельным рядом.

Какие они бывают

Все подобные изделия различаются по своему назначению и размерам. Назначение может быть двух видов: ревизионное использование, для осуществления манипуляций со скрытыми за створкой коммуникациями или для запирания межэтажного проема. Последний вариант используется обычно, для скрытия прохода на чердак или в мансардный этаж.

Соответственно, будут меняться и размеры используемого устройства. Для изделий такого плана наиболее популярными стали размерности от 200Х200 миллиметров, до 400Х400. Если нужно закрыть больший по размерам проем, можно использовать другие модели, размеры которых достигают 600Х1200 миллиметров. Изготавливаются подобные устройства, как правило, в тонкой металлической рамке и предназначены для монтажа в гипсокартонные конструкции.

Проемы в перекрытии нуждаются в более сложной конструкции и модели здесь подбираются, исходя из того, как будет использоваться данное устройство. Если на дверце не будет располагаться лестница и соответственно, нагрузка на нее будет незначительной, изделие может быть очень схожим с теми, что предназначены для гипсокартона.

В тех случаях, когда потолочный люк невидимка используется как основание для выдвижной лестницы, он должен выдерживать более серьёзные нагрузки и все его части изготавливаются из более толстых и крепких металлических деталей. Однако, в большинстве случаев, сами выдвижные лестницы по желанию покупателя комплектуются незаметными снаружи дверцами.

После того, как скрытая конструкция будет установлена на свое место, ее внешняя сторона нуждается в дополнительном оформлении. Как правило, все ревизионные дверцы подготовлены для монтажа на их лицевую сторону детали из гипсокартона, который, в свою очередь, будет служить основой для последующей финишной отделки – покраски или оклеивании обоями.

Общее описание

Для начала необходимо сказать несколько слов о самом предмете рассмотрения. Смотровые или ревизионные люки предназначены для обеспечения возможности доступа к местам узлового соединения линий коммуникации, счетчикам, рубильникам и прочим важным элементам систем жизнеобеспечения помещения. Как правило, под словом люк подразумевается расположенный в горизонтальной плоскости лаз, однако в контексте рассмотрения вопроса в рамках этого материала, сюда же стоит отнести и миниатюрные дверцы в стенах.

Установка люка из гипсокартона позволяет в будущем иметь доступ к расположенным за гипсокартоном вещами, например трубы или электропроводка.

Новичку важно понимать, что сама специфика монтажа гипсокартона в качестве облицовочного материала подразумевает наличие некоторого расстояния между внешним слоем и самой стеной, которое как минимум обусловлено толщиной металлопрофильных реек, используемых для монтажа каркаса или крепежной обрешетки. Эта технологическая особенность используется, когда есть необходимость скрыть какие-то трубы, провода и тому подобное

Устанавливаем ревизионный люк под плитку в сантехнический шкаф

Шаг № 1

Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.

Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново

Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:

Шаг № 2

Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя. Чтобы правильно разместить люк, предлагаем следующий алгоритм:

Частые ошибки

Шаг № 3

После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.

Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости. Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка. Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.

Самодельный скрытый люк

Хоть готовые решения стоят относительно недорого, они походят не всегда. Например, мне однажды пришлось делать люк невидимку своими руками для каминной ревизии. Доступ туда нужен был нечастый, но обычный люк портил бы общую картину всей облицовки стены, поэтому нужно было сделать именно скрытое крепление. Все варианты, которые я смог найти в продаже не подходили по глубине, или рамка мешала снимать крышку.

Каминная ревизия до облицовки

Сам процесс монтажа довольно прост: болты прикручиваются к фанере и в нужных местах в стене делаются отверстия под втулки. Забиваются втулки и вставляется фанера с болтами.

Самодельная дверца со скрытым креплением на шпильках

Бурим отверстия в стене для шпилек

Также сделанный люк невидимка под плитку своими руками может держаться не на болтах, а на неодимовых магнитах, которые можно купить или достать из старого винчестера.

Получилось быстро, просто и недорого.

  1. Скрытые люки под плитку: устанавливаем своими руками
  2. Варианты раскладки плитки в ванной: популярные способы укладки на пол и стены
  3. Пластиковый бордюр для ванной комнаты и кухни: установка своими руками

Виды и преимущества люков

Говоря о том, как вмонтировать люки в гипсокартон, стоит несколько слов сказать о том, какими они могут быть. Основные отличия здесь будут заключаться в типе запирания дверцы внутри рамки. Так можно выделить:

  • Нажимные люки. Такая конструкция предусматривает установку специальной системы запирания, которая включает в себя двухпозиционный замок, работающий посредством нажима.
  • Откидные люки. Фиксация дверцы в закрытом положении здесь будет обеспечиваться посредством трения подвижных элементов или через установленные магнитные держатели.
  • Распашные люки. При таком варианте сборки конструкции люк открывается аналогично привычным для всех дверям или створкам окон.

Люки из гипсокартона можно сделать самостоятельно или купить готовый, как и любое изделие из гипсокартона его финишная отделка может быть любой: обои, краска, декоративная штукатурка.

Важно понимать, что вне зависимости от типа конструкции люка необходимо будет установить специальный несущий каркас, обеспечивающий возможность крепления петель, а также системы запирания. Рамочную конструкцию можно изготовить своими руками или приобрести готовый вариант

Здесь необходимо ориентироваться, исходя из конкретной ситуации. Самостоятельное выполнение работ позволит проявить себя и сэкономить средства, а покупной люк сократит время работ и позволит рассчитывать на качество в случае недостатка собственной квалификации.

В любом случае люк в гипсокартоне обладает рядом преимуществ:

  • В случае необходимости можно изготовить люк необходимых для конкретной ситуации габаритов, что позволяет говорить об универсальности этого типа конструкций.
  • Благодаря хорошим эксплуатационным характеристикам гипсокартона и сравнительно простой технологии его монтажа время и трудозатраты на проведение работ будут сравнительно небольшими.
  • При аккуратном и правильном выполнении работ ревизионный люк будет размещен практически незаметно. Основной особенностью здесь будет то, что крышка люка будет изготовлена из того же материала, что и основная поверхность стены или потолка, а значит ее отделка может быть проведена аналогичным образом.

Гипсокартонные полки в ванной комнате

Вариант отделки при этом ничем не ограничен, то есть при желании можно выбрать обои, декоративную штукатурку или даже керамическую плитку.

Межплиточные швы

Для того чтобы сделать ревизионный лючок под плитку максимально незаметным, необходимо обратить внимание на этот нюанс. После того, как монтаж конструкции в поверхность завершен, плитка на крышку люка приклеена и обработана, люк закрывается

Затем швы, которые располагаются между ним и другими плитками, необходимо залить силиконом. Это делается для придания максимальной незаметности. Перед нанесением сначала необходимо обклеить по контуру соседние плитки малярным скотчем, после чего только заливать силиконом швы. После того как он застынет, нужно аккуратно острым предметом провести по контуру скотча, а затем отклеить его. Получится аккуратный внутренний шов.

Для обеспечения доступа, делается следующее. Канцелярским ножом под углом прорезается силикон на протяжении всех сторон конструкции

Обратите внимание, что резку нужно проводить максимально аккуратно, так как велик риск испортить шов и поцарапать плитку

Облицовка люка

  • Стены и дверца люка грунтуются.
  • На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.


Облицовка дверцы делается под нагрузкой

Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.


Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу

Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.


Облицовка дверки

Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

  1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
  2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
  3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.
  4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.
  5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.
  1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

  1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
  2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
  3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
  4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
  5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Установка потайного люка

Чаще всего установка скрытого люка под плитку делается на металлический каркас, так как трубы закрывают коробом из гипсокартона. Но также можно установить его и в проем из кирпичей или блоков. В этом случае крепление делается на дюбели, а щель между рамой и кладкой заполняется монтажной пеной.

При установке в кирпичные и блочные проемы рамка прикручивается на дюбели, а щель заполняется пеной

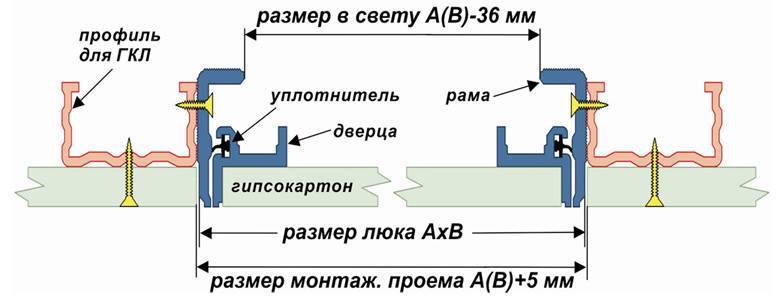

Схема крепления (вид сверху)

Прикручиваем раму к профилю

Положение дверцы регулируется за счет специальных узлов сверху и снизу на петлях. Для регулировки понадобится шестигранный ключ.

Красным и синим цветом показаны регулировочные болты

Сторона открывания

Важная деталь – в какую сторону будет открываться люк-невидимка

Во время открывания он не должен задевать плитку на соседней стене, иначе при одном неосторожном движении на плитке появятся сколы. Также люк не должен примыкать к углу

Положение люка должно позволять получить свободный доступ к счетчикам и вентилям на случай ремонта.

Чаще всего люк устанавливается стандартно: влево или вправо. Но иногда может потребоваться перевернуть его и сделать открытие вверх или вниз. Например, если вы делаете облицовку в узком туалете и используете крупноформатную плитку, чтобы не создавать лишних надрезов. Но такие случаи редки, и требуют идеальной подготовки стен, так как щели вдоль траектории открытия дверцы будут минимальны.

При покупке легко перепутать, и взять люк с вертикальным открыванием вместо горизонтального.

Алгоритм установки: как сделать, что необходимо учесть

В первую очередь, следует предварительно подготовить проем, куда будет монтироваться ревизионный люк. Для этого нужно приложить компонент к гипсокартону и сделать разметку по периметру, а затем вырезать проем, подровнять его под размеры люка.

Далее, нужно проделать следующие манипуляции:

Этот процесс осуществляется на гипсокартонный лист в вырезанный проем. Для крепления компонента следует использовать саморезы, которые нужно вкручивать вручную.

Неиспользование шуруповерта сохранит первоначальную конструкцию люка, лишая ее деформационного воздействия от оснащения. Вкручивать шурупы необходимо по бокам с шагом до 15 см.

Проводить монтаж можно в вертикальном и горизонтальном направлении. Выбор зависит от индивидуальных предпочтений и пожеланий.

После завершения монтажных работ проем следует обработать шпаклевкой. Это улучшит герметичность и внешний вид проема. Первичный слой – черновой, далее, он подчищается шпателем или наждачкой.

После чернового наносится вторичный слой, он же финишный – подготовит гипсокартон к дальнейшей отделке.

Какие есть разновидности люков

Наиболее широкая классификация изделий заключается в разнообразии размеров компонентов. Существуют маленькие (20х20), средние, большие (1000х1500). Последние, как правило, используются для обустройства электрических щитков.

При выборе ревизионного люка стоит учитывать специфику использования. Если необходимо скрыть габаритный трубопровод, тогда не стоит отдавать предпочтение маленьким люкам. Аналогично не нужно использовать большой компонент для скрытия измерительного прибора – счетчика.

Каждый люк предназначен под отделку конкретным материалом. Изделия под керамику производятся с усиленной дверцей, которая гарантировано выдержит вес отделочной плитки. Также можно выбирать люк с различным видом дверцы: открывающиеся или статической

Если необходим постоянный доступ к инженерным коммуникациям, то стоит установить первый тип люка.

Важно: Для потолочного перекрытия отлично подходит люк с пластиковой панелью. Она не создает нагрузки

В напольном же необходимо применять материал покрепче, например, сталь так, как на такой люк будет колоссальное воздействие.

Монтаж люка под плитку в гипсокартон: нюансы установки

Чтобы процесс прошел максимально безболезненно, нужно заранее провести точные замеры диаметра необходимого разъема. За счет этого конструкция будет точно и правильно установлена в гипсокартон.

Перед монтажом следует вкрутить саморезы или шурупы. При этом средства должны иметь меньший диаметр, чем основные крепежи, использующиеся для установки ревизионного люка. Это действие надежно зафиксирует конструкцию в гипсокартонном листе и исключит появление деформационного воздействия в процессе использования.

Такие люки имеют ограниченную специфику использования. Их нельзя монтировать снаружи сооружения. Ограничение обусловлено отсутствием устойчивости у листа гипсокартона к резким скачкам температурного режима. Такая же проблема и у основного каркаса самого люка.

При отделке ревизионного люка отдавать предпочтение стоит легким материалам так, как тяжелые изделия спровоцируют деформационные процессы конструкции. Это нарушит функциональность дверцы люка.

Типы люков

Во-первых, люки делятся по размерам. Самый маленький из них обладает размером всего 20х20 см, а самый большой может превышать 1000х1500 см. При установке подобной конструкции следует учесть назначение люка. Ведь для полного доступа к трубам нельзя ставить маленький люк, а для снятия показаний такой будет в самый раз. Точно так же нельзя ставить большой люк для регулярного снятия показаний со счетчиков, т. к. это будет слишком дорого и глупо, ведь за этим можно наблюдать и из маленького люка.

Во-вторых, каждый вид люка имеет свои конструктивные особенности, предназначенные для своего материала. Например, люк для керамической плитки изготавливается с укрепленной дверцей, чтобы выдерживать вес любой плиты. Кроме того, можно выбрать какой тип дверцы установить, съемную или открывающуюся, ведь в зависимости от условий требуется просто открыть дверцу или снять ее полностью. Например, при монтаже такого элемента в потолок нужно будет сделать дверцу съемной, чтобы она не висела и не мешала.

Люк под плитку

Пластиковый люк

Кроме гипсокартонных стен люки могут устанавливаться на потолке или на полу, в зависимости от того, где проложены трубы или другие скрытые объекты. Для потолочного люка больше подойдет пластиковая панель для дверцы, которая полностью сольется с цветом белого потолка, при условии, что пластиковая панель и потолок будут белыми. А для напольного люка лучше использовать материал покрепче, чем пластик, ведь такой хрупкий материал не может выдержать вес человеческого тела. На пол люки устанавливаются редко, в основном в ванной комнате или туалете, в местах пролегают канализационные и водопроводные трубы в горизонтальном положении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
