Описание технологии строительства
Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:
- определение места постройки, выполнение проектных расчетов и разработка графической части;
- разметка котлована;
- полное удаление плодородного слоя;
- разработка траншеи под мелкозаглубленный ленточный фундамент;
- устройство дренажного слоя из щебня;
- укладка гидроизоляционного слоя;
- монтаж армируемой опорной подушки МЗЛФ;
- кладка фундаментной ленты из строительных блоков;
- внутреннее утепление ленточного фундамента пенополистирольными плитами;
- засыпка внутренней части котлована мелкофракционным щебнем и песком;
- укладка плит утеплителя пола и армирующей сетки;
- монтаж труб теплого пола;
- заливка бетона для устройства плиты;
- укладка утеплителя отмостки по периметру здания.
На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.
Разметка и земляные работы
Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.
После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.
Дренаж, подстилающий слой и монтаж фундаментной ленты
В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.
Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.
Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.
Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.
Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).
Гидроизоляция.
Засыпка подстилающих слоев и укладка утеплителя
Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.
На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.
На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.
Армирование, монтаж труб и заливка бетона
На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).
Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.
Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.
Армирование.
Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.
Заливка бетона.
Устройство теплой отмостки
Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.
Утепления отмостки.
Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.
Затирка бетона;
Можно конечно и не затирать бетон, но тогда придется потратится на наливной пол больше чем хотелось. Но даже если плита затерта лучше всего налить сверху 10 мм наливного пола. Будет удобнее стелить напольное покрытие.
Заливаем, ровняем, воздух выгоняем (без фанатизма). Когда бетон схватится до состояния можно наступить в «бетоноступах». Пора затирать. Иначе будет поздно.
Затерли можно и по сто грамм))). Дальше больше.
И да — необходимо следить и «ухаживать» за только что залитым бетоном. Нельзя допускать, чтобы он замерз или пересох. Два – три дня бдим пока не созреет.
Конструкция утепленной шведской плиты готова.
Осталось немного: отмостка, стройка, отделка, благоустройство и новоселье!
Стоимость материалов для дома 10х13 м. Удаленность от города 30 км.
| Щебень (из расчета 0,1 м толщина отсыпки) | 32 | т | 1900 | 60800 |
| Песок (из расчета 0,3 м толщина подушки) | 312 | т | 200 | 62400 |
| Геотекстиль | 271 | м2 | 70 | 18970 |
| Гидроизоляция | 169 | м2 | 35 | 5915 |
| Утеплитель 100 мм Технониколь | 390 | м2 | 470 | 183300 |
| Угловой крепеж XPS ТЕХНОНИКОЛЬ | 184 | шт | 65 | 11960 |
| Доска 30х150 для опалубки | 1.1 | м3 | 10000 | 11040 |
| Арматура ф 10 (сетка для армирования 15 м.п. на 1 м2) | 1755 | м.п. | 24 | 42120 |
| Арматура ф 12 (арматурный каркас 3/3) | 476 | м.п. | 32 | 15232 |
| Арматура ф 8 (арматурный каркас сечением 230х330 L=1,2 м) | 317 | м.п. | 17 | 5389 |
| Проволока вязвльная | 25 | кг | 40 | 1019.2 |
| Фиксатор арматуры | 1300 | шт. | 1.2 | 1560 |
| Труба канализационная | 23 | м | 350 | 8050 |
| ПНД ф 32 | 69 | м | 50 | 3450 |
| Труба для ТП | 528 | м | 65 | 34320 |
| Труба для водопровода | 46 | м | 75 | 3450 |
| Утеплитель для труб | 46 | м | 18 | 828 |
| Коллектор ТП | 11 | шт | 1500 | 16500 |
| Коллектор ХВС | 1 | шт | 1500 | 1500 |
| Коллектор ГВС | 1 | шт | 1500 | 1500 |
| Бетон М 300 | 21 | м3 | 4100 | 88027 |
| Укрывной материал | 169 | м2 | 7 | 1183 |
| Метизы, расходники | 8190 | р | 8190 | |
| Пена Клей Технониколь | 33 | шт | 365 | 12045 |
| Доставка материалов (песок, бетон, утеплитель, арматура) | 28 | шт. | 90650 | |
| Дренажная труба | 58 | м | 65 | 3770 |
| Дренажный колодец | 2 | шт | 980 | 1960 |
| Итого материалы | 695128.2 |
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)
Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.
В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.
Технология «шведская плита»
Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.
Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».
Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
Принципиальная схема устройства утепленной шведской плиты
- Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
- Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
- Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
- Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
- Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
Особенности монтажа
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения).
Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным).
Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.
Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.
- Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
- Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
- Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
- Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
- Шаг 5. Монтаж арматурного каркаса на подставках;
- Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
- Шаг 7. Заливка монолитной плиты бетонной смесью.
Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.
В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).
В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.
Технология «шведская плита»
22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.
Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».
Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
Принципиальная схема устройства утепленной шведской плиты
Особенности монтажа
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.
Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.
Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.
При укладке греющих труб руководствуются следующими правилами:
- Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
- Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
- Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
- Отступ греющих труб от наружных стен должен составлять не менее 15 см.
- Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
- Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.
Новая волна интереса к технологии УШП в мире связана с развитием идей энергоэффективного строительства?
Во многом это так. Не удивительно, что именно в Европе технология приобрела столь широкое применение, ведь там энергоэффективность рассматривается как составляющая экономической безопасности. Ожидается, что уже через 4 года импортирующие большую часть энергоресурсов страны Евросоюза перейдут на стандарты «пассивного» дома. Россия также держит курс на ресурсосбережение. Согласно Указу Президента, энергоемкость экономики страны с 2008 по 2020 годы должна сократиться на 40%. Для владельца частного дома энергоэффективность – это, прежде всего, сокращение размеров платежей ЖКХ и повышенный комфорт жизни.
Комплексная теплоизоляция – одно из базовых условий достижения ресурсосбережения. Ведь сейчас в большинстве домов значительные объемы тепловой энергии расходуются впустую – на «отопление улицы» через ограждающие конструкции. Задумываясь об эффективности использования энергии, люди чаще всего утепляют стены и кровлю, недооценивая роль фундамента. Между тем, на него приходится в среднем 15-20% всех потерь домом тепловой энергии (а в случае, если кровля и стены хорошо утеплены – все 50%).
«Утепленная шведская плита» – один из лучших вариантов для фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт. Кроме того, УШП имеет высокие теплоаккумулирующие свойства. То есть бетон накапливает поступающее тепло, а с понижением температуры, вновь отдает его в помещение
Это свойство особенно важно для каркасных, деревянных и домов из SIP-панелей, оно позволяет сохранять в них стабильно комфортную температуру
Строительство фундамента «Утепленная шведская плита»
Именно такой тип фундамента наша Корпорация выбрала для проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология возведения частных домов индивидуальной планировки на деревянном каркасе «под ключ». Дома, построенные по уникальным стандартам, разработанным нами при участии Института пассивного дома, во всех регионах соответствуют наивысшим классам энергоэффективности А+ или А++ (в зависимости от типа вентиляции). При это рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.
Если говорить о свободе выбора участка, то выгоды технологии УШП еще более очевидны. Ведь она может применяться практически на любых грунтах, в том числе с высокой вероятностью морозного пучения или слабой несущей способностью. При этом желательно, чтобы глубина котлована была не выше глубины промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно сопротивляется нагрузкам, а теплоизоляция исключает риски деформаций, вызванных процессами морозного пучения. Давление плоской бетонной плиты распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.
Строительство фундамента «Утепленная шведская плита»
Развитие технологии: методики, материалы, комплектующие
На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».
За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.
Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.
К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры
Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения
Опалубка для УШП
Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.
устройство УШП с ипользованием плит ПЕНОПЛЭКС
Этапы устройства УШП фундамента
Котлован под УШП
Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.
Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.
Геотермальный контур
Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.
Изоляция котлована
Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.
Песчаная подушка
Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор
Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную
Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.
Расход песка. На дом 9×15 уходит 160-165 кубов песка.
Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.
Каналы под коммуникации
Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.
Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

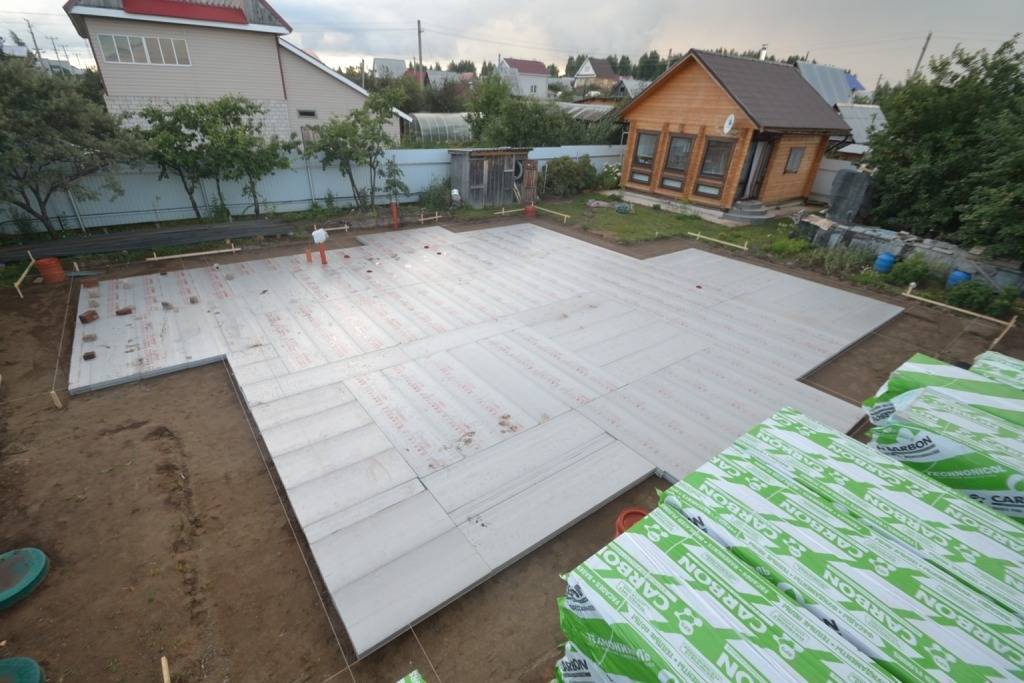

Укладка утеплителя

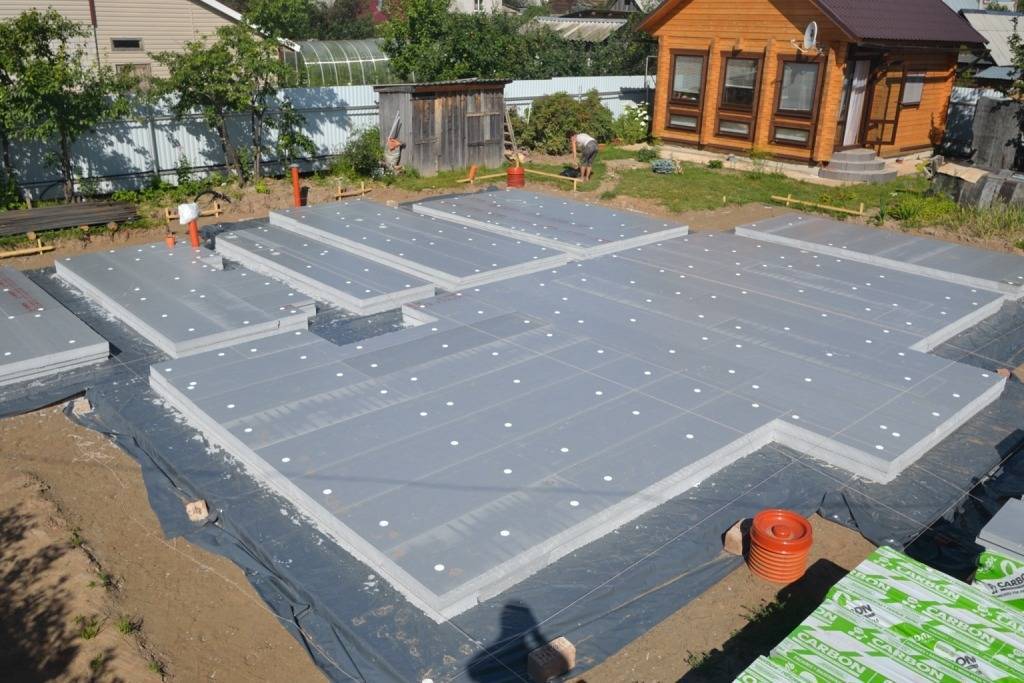

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.
По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.
По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.
Армирование плиты
Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.
После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.
Монтаж коллектора водяного теплого пола
Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.
Прокладка скрытых коммуникаций
Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.
Заливка плиты фундамента
Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.
Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.
До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.
Domity.ru
фото s-stroit.ru
Другие статьи раздела: Фундамент
- Фундамент ребристая плавающая плита (РПП)
- Выбираем фундамент деревянного дома
- Мелкозаглубленный фундамент
- Фундамент на винтовых сваях
- Строительство бутобетонного фундамента
- Фундамент глубокого заложения
- Столбчатый фундамент своими руками
- Монтаж ленточного фундамента своими руками
- Что такое ленточный фундамент
- Фундамент УШП — утепленная шведская плита
Поделись ссылкой на статью:
Новые статьи
- Монтаж ленточного фундамента своими руками
- Что такое ленточный фундамент
- Столбчатый фундамент своими руками
- Фундамент глубокого заложения
- Мелкозаглубленный фундамент
Плюсы и минусы
Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).
Достоинства
Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:
- при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
- в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
- монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
- еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
- такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.
Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.
Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.
Недостатки
Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:
- невозможность обустройства подвального помещения;
- слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
- сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).
Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.
