Особенности конструкции

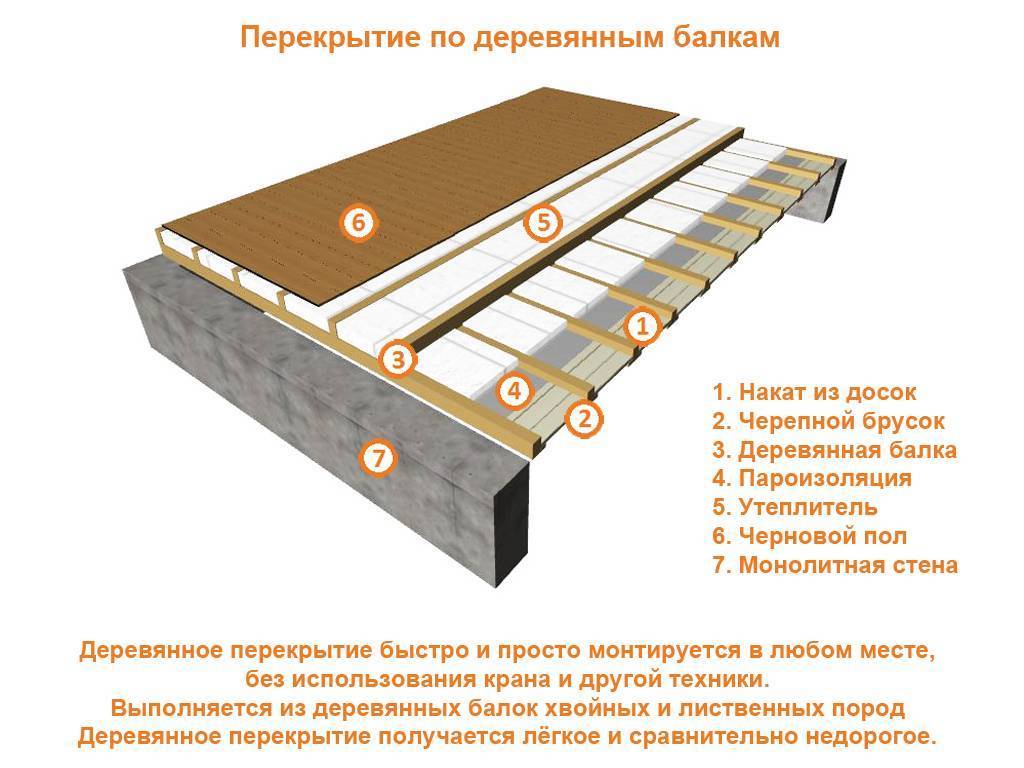

Перекрытие по деревянным балкам – это несколько брусов, уложенных с определенным шагом, определяющим прочность и надежность общей конструкции, которые с одной или двух сторон обшиваются плоскими материалами: листовыми, панельными или реечными. По сути, в сооруженной таким способом конструкции образуются пустоты между балками, которые и заполняются утеплителем.
Вторая особенность – деревянные балки. Это пиломатериал, к которому крепить дополнительные элементы можно самым простым способом: гвоздями или саморезами. Никаких сложных методов врезки или приклеивания. Что в значительной степени упрощает процесс сооружения перекрытия и его утепление.
Балки перекрытия
Утепление межэтажных перекрытий пенопластом
Выполняется в следующей последовательности:
вымеряется расстояние между балками;
вырезается утеплитель по размеру за минусом 1 см (для дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист с помощью дюбелей-зонтиков, клея или специальной клеевой пены;
утеплитель фиксируется колышками. Для этого деревянный колышек забивают между балкой и пенопластом;
места стыков и соединения с балкой перекрытия задувают монтажной пеной;
после высыхания лишняя пена обрезается;
крепится полимерная пленка. В том случае, если планируется шпатлевка потолка.

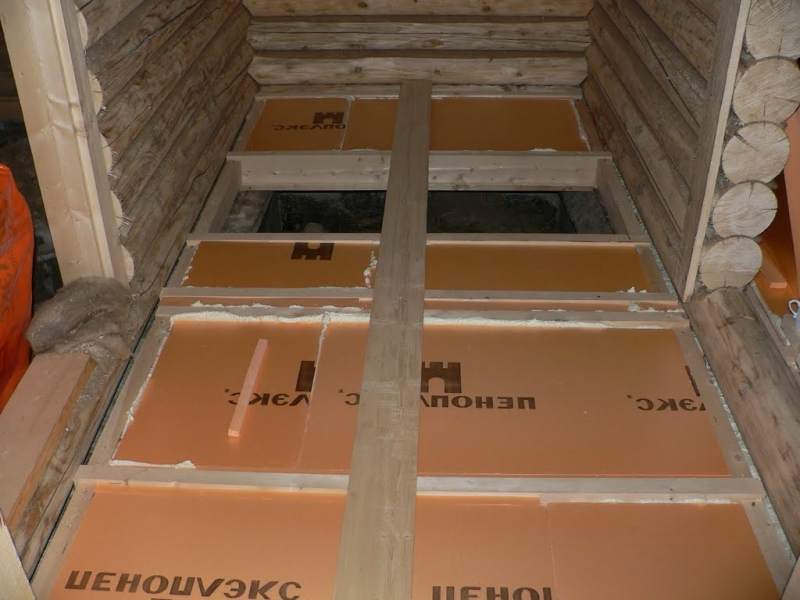

Процесс монтажа пенопласта на потолок показан на фото
Стекловата
Является одной из разновидности минеральной ваты, в качестве основы используется стекло и небольшое количество песка. Волокна имеют больший диаметр и толщину, что повышает их механическую прочность. Главный недостаток стелковаты — это высокая ломкость волокон, попадая на кожу и в дыхательные пути вызывают длительный зуд и раздражение.
Особенности применения:
- Обязательная изоляция ваты во избежание попадания стеклянной пыли в жилые помещения;
- Небольшой срок эксплуатации. Обусловлен ломкостью материала;
- Во время монтажа нужно использовать средства индивидуальной защиты — рабочие очки, респиратор.
Преимуществом стеклянной ваты является более низкая стоимость по сравнению с базальтовым аналогом.
Общие понятия
Имея лишь практическое руководство, невозможно правильно реализовать данную технологию. Поэтому,чтобы не совершать типичных ошибок, вам потребуется небольшой теоретический урок.
В строительстве (и не только в строительстве) есть такое понятие, как “точка росы”. Формально так называется температура, при которой из воздуха начинает конденсироваться водяной пар. Она в большой степени определяется влажностью атмосферного воздуха и его температурой.
Однако в рамках устоявшейся в строительстве терминологии под точкой росы подразумевают и точку в толще утепленной стены, в которой может начаться конденсация воды. Избыточная по сравнению с улицей влажность в жилом помещении неизбежна – просто потому, что людям свойственно дышать, готовить пищу и принимать душ. В нормальных условиях водяной пар покидает дом через толщу стен.
При этом в нормальных условиях паропроницаемость стен и вообще оградительных конструкций должна увеличиваться изнутри наружу. В этом случае материал не будет насыщаться влагой.
Если утепление перекрытий и стен выполнено снаружи, точка конденсации водяного пара окажется за пределами капитальной стены. Потолок и стены будут сухими изнутри; кроме того, утеплением мы защитим стеновые и чердачные перекрытия и стены от разрушения кристаллизующейся водой в сильные морозы.
Точка выпадения росы смещается в зависимости от того, как выполнено утепление.
Разумеется, для утеплителя в конденсации влаги тоже мало хорошего.
Проблема, однако, успешно решается одним из двух способов:
- Использованием негигроскопичных утеплителей – пенопласта, пенополистирола или пенополиуретана.
- Обеспечением вентиляции теплоизолирующего слоя. Для стен сооружаются вентилируемые фасады; утепление потолочного перекрытия со стороны чердака тоже подразумевает свободную вентиляцию чердачного помещения.
А вот при утеплении изнутри картина иная: точка выпадения росы окажется близко к поверхности капитальной стены или перекрытия.
В этом случае нас ждет ряд неизбежных и неприятных последствий:
- Ускоренное разрушение материала перекрытий;
- Снижение теплоизолирующих качеств материала утеплителя;
- Появление грибка;
- Постоянные лужи конденсата на полу.
Проблема решается сравнительно просто:
- Обеспечением нормальной вентиляции помещения (все рекомендации можно найти в СНиП 41-01-2003). В этом случае мы избавимся от избыточной влажности.
- Созданием с внутренней стороны утепляющего слоя паробарьера. Если сделать утепление бетонного перекрытия непроницаемым для влаги, конденсироваться будет просто-напросто нечему.
Балки в деревянном доме
Балки выполняют в производственных условиях из бруса: массивного или клеёного, преимущественно из деревьев хвойных пород. До применения в строительстве их высушивают не менее года. Он должен быть своими руками очищен от сучков и трещин. Брус берут с прямоугольным сечением, при этом учитывают, что способность выдерживать большие нагрузки зависит от высоты деревянного бруса, а не от его ширины. Идеальное соотношение сторон 7/5. Одни и те же детали в зависимости от укладки меняют способность выдерживать нагрузки, так, если они уложены рядом, то выносят меньшую нагрузку, чем уложенные в высоту, одна на другую.

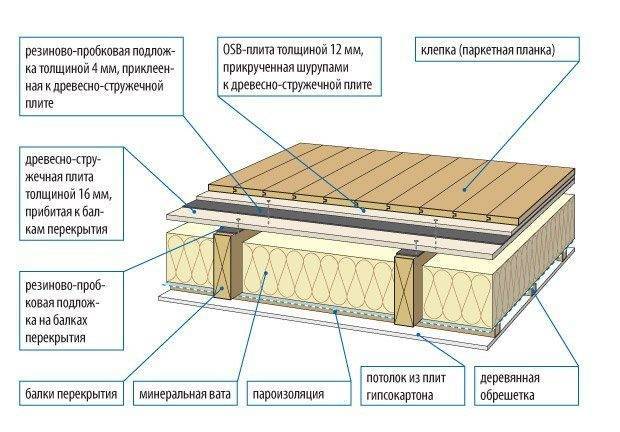

Конструкция деревянного междуэтажного перекрытия
Скрепляют их своими руками зубчатыми пластинами из металла, средние части укладывают в частном доме на внутренние стены, а концы балок на внешние по направлению от внешних сторон к центру. Шаг рассчитывают предварительно, сейчас для расчётов разработаны специальные компьютерные программы.
Обычно основная нагрузка составляет 200-230 кг/м2 ,переменная – 200 кг/м2 . Дополнительных подпорок не нужно, если длина балки не больше 6 м. Идеальное расстояние между стенами от 2,5 до 4 метров.
Устройство крайних деревянных балок своими руками можно сделать с помощью выравнивания по рейке или нити, и постоянно проверяют нивелиром или уровнем.
Возможные сложности и ошибки в процессе
Современные проектные фирмы для таких расчетов используют сложные программные комплексы, но и результат получают очень точным.
Технологически процесс установки «многослойного пирога» не является сложным, важно выдержать расчетную технологию и рекомендации завода-изготовителя защитных мембран. Тем не менее часто застройщики при монтаже пленочной изоляции допускают такие ошибки:
- Паро- и гидрозащитную пленку уложили неправильной стороной.
- Выбран некачественные мембраны.
- Парозащитную мембрану перепутали местами с гидрозащитной.
- Неплотное соединение пленки, отсутствует нахлест 10 см, который не уплотнен строительным скотчем.
- Неправильно выбран тонкий теплозащитный слой, «точка росы» расположилась в утеплителе с образованием конденсата.
- Не выполнен вентиляционный зазор.
- Мембрану очень сильно натянули, а в процессе эксплуатации она лопнула от перегрузки.
Балки в кирпичном доме
В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят. В пространство между концом балки и кирпичом прокладывают утеплителем, чаще – минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.
Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.
Расчет сечений балок междуэтажных перекрытий
Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.
При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м
Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.
Способ крепления деревянных балок в пазах стен

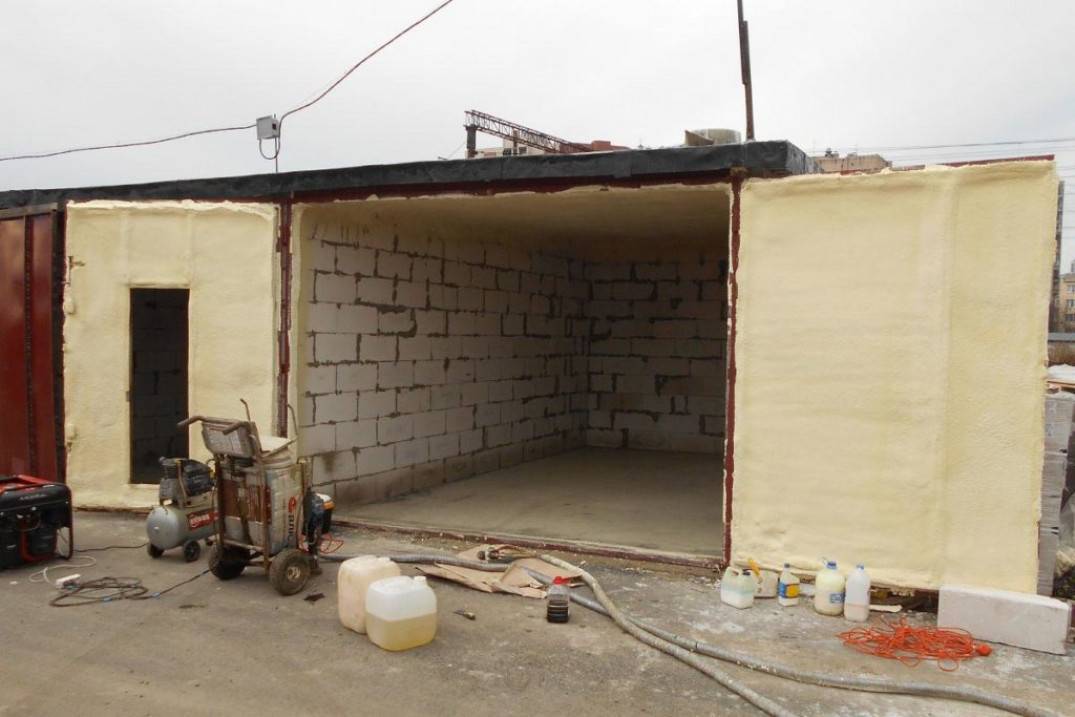

Где лучше утеплять гараж – снаружи или внутри
Внутреннее утепление гаража – бесспорно, более выигрышный вариант в сравнении с внешним
Многие хозяева гаражей утверждают, что лучше делать теплоизоляцию снаружи гаража, истолковывая это экономией внутреннего пространства. Но не стоит забывать, что некоторые утеплители выделяют в воздух вещества, способные повредить здоровью. Внутри помещений их использовать не стоит, а вот для наружной теплоизоляции они подойдут отлично.
Ещё один плюс в пользу внутреннего утепления – на используемые материалы меньше воздействует окружающая среда. Ведь какой толк от утеплителя, если он намокнет? При внутренней теплоизоляции такое развитие событий исключено.
Утепление плит перекрытия между этажами
Перекрытие из монолитной железобетонной плиты утепляется всегда.
Технология утепления плиты перекрытия по полу
плита выравнивается. Для этого используется цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно сделать воронки или V-образные канавки. Так раствор полнее заполнит пустоты. Затем нанести смесь и разровнять. По полу это делать проще.
укладывается пленка пароизоляции. Лицевая часть пленки направлена в более теплую комнату. Стелить пленку нужно внахлест. Если температура комнат одинаковая, пленку можно не применять.
укладывается теплоизоляционный материал. Вот здесь и кроется подвох. Утеплитель должен быть выбран такой, который сможет выдержать точечные и постоянные нагрузки и при этом сохранить свою первоначальную геометрию. Поэтому, в таком случае можно выполнить утепление перекрытия керамзитом, опилками, пенополистиролом или базальтовой ватой высокой плотности. Как вариант, можно установить деревянные лаги, и уложить утеплитель между ними. На лаги же, набивается черновой пол.
Утепление плит перекрытия между этажами
поверх утеплителя расстелить пленку гидроизоляции. Также внахлест.
уложить черновой пол. В качестве такового подойдет бетонная стяжка или настил фанеры.
настил чистового напольного покрытия.
Технология утепления плиты перекрытия по потолку
- выравнивание плиты;
- паробарьер;
- утеплитель – пенопласт или пенополистирол. В данном случае нет ограничений по жесткости материала, но мягкий или сыпучий для утепления потолка по плите просто не пригоден;
- сетка (армирующая, полимерная или стеклотканевая) + шпатлевка;
- гипсокартон или деревянная вагонка.
Стоит отметить, что из-за сложности работы такой способ утепления применяется очень редко.

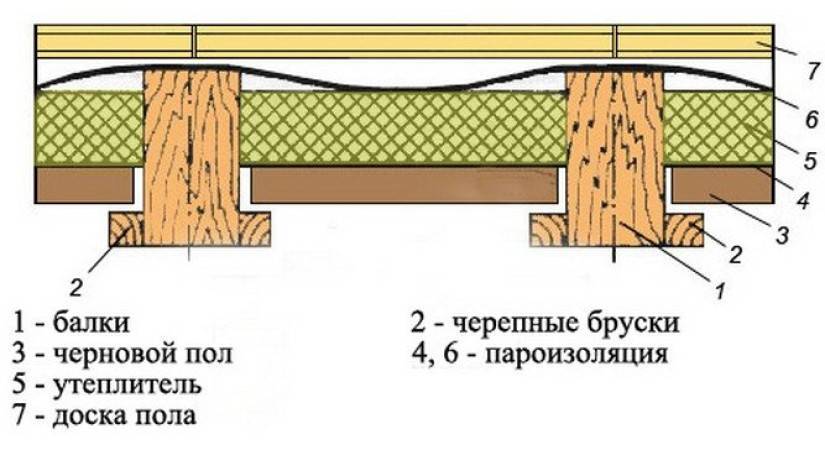

Правильная конструкция перекрытия
Межэтажные перекрытия из дерева устраиваются по балкам. В качестве их обычно используют брус. Размер сечения зависит от величины пролета, который необходимо перекрыть, а также от величины предполагаемой нагрузки на перекрытие и используемых пород древесины. Чаще всего применяется брус с шириной сечения 100 мм и высотой сечения 150-200 мм.
Далее само перекрытие образуется путем монтажа досок пола верхнего этажа и подшива материалов потолка нижнего этажа. Часто можно видеть, что доски пола укладываются прямо на балки, но правильнее сначала смонтировать по балкам лаги, а уже по ним делать настил из досок. Второй вариант наиболее предпочтителен, так как позволит произвести правильное межэтажное утепление по деревянным балкам.
Дело в том, что в пироге, на который так похожа начинка межэтажного перекрытия, обязательно должны присутствовать слои пароизоляции.
Они выполняются из специальной мембраны с определенным коэффициентом паропроницаемости, а верхний слой мембраны пропускает пар только в одном направлении – из утеплителя в воздух. Поэтому между мембраной и дощатым щитом пола необходима воздушная прослойка, которая будет отводить пар из-под досок. Иначе последние просто начнут гнить.
Мембрана в этом случае укладывается на балки межэтажного перекрытия, а воздушный зазор образуется за счет толщины лаг, уложенных перпендикулярно балкам.
Пар отводится из-под досок через специально прорезанные в полу отверстия или щелевые плинтусы, используемые для окантовки периметра помещения.
Это необходимо, чтобы влага из нижних помещений не просачивалась наверх через межэтажные перекрытия, а также не задерживалась в слоях утеплителя. Весь воздух из этажа должен отводиться в атмосферу только через вентиляционные каналы или окна для проветривания.
Виды материалов
Каркасный деревянный дом считается утепленным, если горизонтальная защита дает ощутимые результаты. Имеет значение выбор материалов для устройства теплоизоляции, т.к. каждый вид отличается свойствами и техническими показателями.
Критерии, по которым судят о качестве теплоизоляции:
- в помещении нет скачков температуры;
- усредненное значение показателей тепла приближается к аналогичным индексам других внутренних помещений;
- чердак ограждает от летней жары и зимнего холода, зимой внутри нет конденсата;
- снижаются затраты топлива и стоимость кондиционирования комнат.
Пеноизол
Утепление чердачного пола пеноизолом
Материал представляет вид пенопласта, но производится на строительной площадке и застывает непосредственно в проектном положении
Работы проводятся только в теплый сезон, уделяется внимание качеству сырья. В структуре пеноизола содержатся открытые ячейки, поэтому материал относится к паропроницаемым видам и применяется для утепления деревянного перекрытия между этажами
К положительным качествам относятся следующие свойства:
- эффективно выводит конденсат;
- прочно приклеивается к поверхности;
- не гниет, не повреждается грибками и грызунами;
- стоит недорого;
- имеет высокий предел прочности на разрыв;
- противостоит перепадам температур;
- не поддерживает процесс горения.
Пенопласт
Пенопласт — один из самых бюджетных материалов
Материал представляет собой вспененную полимерную массу, в которой почти весь объем занимает воздух или газ. Небольшая плотность обеспечивает качественную теплоизоляцию.
В зависимости от типа сырья различают виды:
- поливинилхлоридные пенопласты;
- полиуретановые;
- полистирольные;
- карбамидно-фармальдегидные;
- фенол-фармальдегидные.
В строительстве разрешается применение первых трех видов, они нетоксичные и безопасные. Материал легкий, без проблем монтируется в перекрытие. Вес конструкции после укладки почти не увеличивается, не требуется усиление основания или устройство дополнительного фундамента.
К недостаткам относится разрушаемость пенопласта при действии технических веществ, например, ацетона, бензола или их паров. Контакт может возникнуть при использовании некоторых видов лаков и красок. Пенопласт режется пилой или горячей проволокой, но люди должны работать в проветриваемом помещении. При нагревании или горении почти все виды выделяют вредные вещества.
Минеральная вата
Утепление межэтажного перекрытия по деревянным балкам минватой
Изоляция относится к группе материалов волокнистой структуры, которые эффективно работают в качестве утепления перекрытия между первым и вторым этажом по деревянным балкам.
В зависимости от начального сырья различают виды минваты:
- стекловата – производится из расплавленного стекла;
- каменная вата – получается расплавлением горных пород;
- шлаковата – производится из отходов доменной печи (шлака).
Материал плохо проводит тепло и звук, экологически безопасный. При пожаре все виды минеральной ваты не воспламеняются и препятствуют распространению огня. Долговечный материал отличается химической и биологической инертностью, защищает помещение от негативного воздействия.
Другие утеплители
Чтобы избежать усадки, засыпают керамзит разной фракции

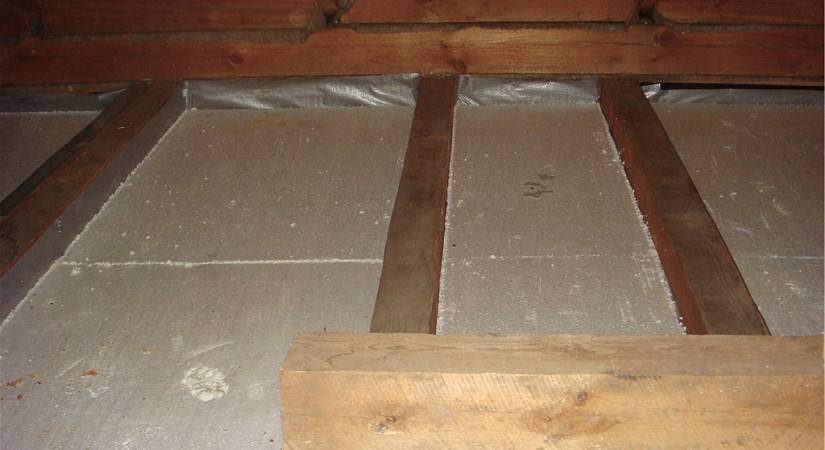

Газонаполненный пенополистирол ставится в перекрытие между деревянными балками для предупреждения потерь тепла. Материал затухает при возгорании, не намокает и препятствует развитию колоний микроорганизмов. Недостаток пеноплекса в том, что при нагревании выделяются вредные вещества.
Керамзит производится обжигом глинистых сланцев или непосредственно глины. Различают керамзитовый гравий, щебень и песок в зависимости от крупности гранул и их формы. Для утепления используется средняя и крупная модификация. Экологически безопасный пористый материал подходит для утепления домов из древесины, т. к. относится к категории паропроницаемых материалов.
Эковата представляет собой натуральный утеплитель, изготавливаемый из целлюлозы. В производстве используются пропитки, чтобы повысить огнестойкость. Материал засыпается в пространство между деревянными прогонами перекрытия, требует устройства гидроизоляционного и пароизоляционного слоя.

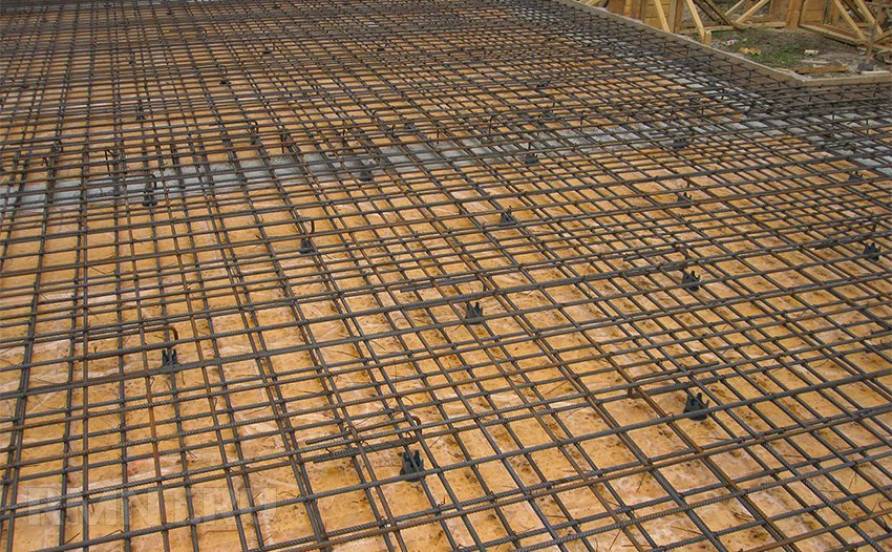

Армирование и обвязка
После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.
После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.
Выбор утеплителя
Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту.
Существует множество вариантов утепления конструкции, самыми распространенными из них стали:
- утепление минватой;
- укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
- засыпка керамзитом;
- утепление опилками;
- заполнение пространства потолка пеной.
Каждый из этих вариантов имеет свои особенности и достоинства.
Минераловатный утеплитель
Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:
Пенопласт
Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:
- высокая степень защиты;
- устойчивость к гниению и возникновению плесени и грибка;
- низкая степень водопоглощения;
- удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
- небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.
Экструдированный пенополистирол
Монтаж своими руками осуществить достаточно просто. Подробно этот вопрос рассмотрен в статье . В тексте рассмотрены варианты использования как пеноплекса, так и пенопласта для разных типов конструкции перекрытия.
Для людей, которые решились возвести собственный деревянный дом, обычно важной является натуральность материалов. Здесь пеноплекс, как и пенопласт, проигрывает другим видам утеплителя из-за искусственного происхождения
Керамзит или опилки
Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя.
Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.
Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.

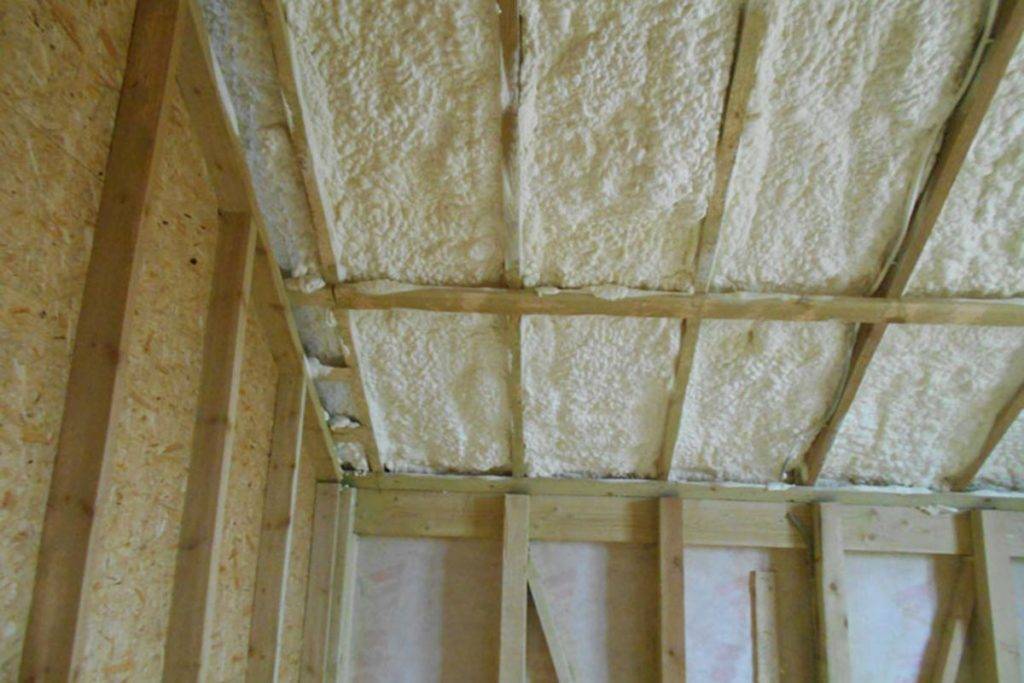

Пена для теплозащиты
Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье .
Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.
Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки. Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ. Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ
Утепляете дом к зиме и не знаете, как утеплить чердачное перекрытие по деревянным несущим балкам? Набравшись опыта в этом деле, я точно передам технические моменты теплоизоляции, а также пошагово опишу порядок проведения работ.
Устройство балок
Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.
Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:
- Выбирается брус с сечением 150х150 мм или 200х200 мм.
- Балки располагаются на расстоянии 0,6 м друг от друга.
Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.
Этот процесс требует особого подхода, который может опираться на определенные правила:
- Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
- Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
- Первый брус должен быть установлен на расстоянии 5 см от стены и не более.
Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.
Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.
Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.
Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.
Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.
В качестве утеплителя можно использовать:
- обычный шлак, который засыпается в промежутки между балками;
- минеральную вату;
- пенопласт;
- керамзит или опилки.
В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.
В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.
Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.
Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.
После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.
Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.
Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.
Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.
Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.
