Как утеплить наружный водопровод для водоснабжения частного дома зимой

Требования к утеплительным материалам

Чтобы утеплить водопроводную трубу в земле, расположенную на небольшой глубине, чаще всего используют строительные утеплители, которые обязаны соответствовать следующим критериям:

  • Низкая тепловая проводимость. Это главное условие, чем больше материал препятствует теплопередаче между трубной оболочкой и грунтом, тем эффективнее его использование и соответственно экономия финансовых средств.
  • Высокая химическая устойчивость. Почва содержит большое количество минералов, которые оказывает негативное воздействие на структуру помещенного в землю материала, поэтому утеплитель не должен поддаваться быстрому разложению при помещении в землю.
  • Водостойкость. В грунте всегда есть влага, поэтому материал не должен пропускать воду или напитывать ее своей оболочкой — это резко снижает его теплоизоляционные свойства.
  • Температурная стойкость. Теплоизоляционный материал при подземном расположении обязан выдерживать низкие температуры окружающей среды в холодное время года и высокие в летний период, а также их значительные перепады.


Примеры теплоизоляции труб в кессонной яме

  • Биостойкость. В земле находится большое количество органики из микробов, бактерий, плесени, материал не должен разрушаться под их воздействием, также его не должны поглощать подземные живые организмы.
  • Жесткость. Опущенный под слой земли материал испытывает значительные нагрузки верхнего слоя грунта, поэтому к нему предъявляют повышенные требования по прочности и жесткости. Из-за этих качеств большое количество строительных трубных утеплителей не подходит для подземной укладки.
  • Высокий эксплуатационный срок. Желательно, чтобы опущенный в землю материал приходилось менять как можно реже — это позволит сэкономить финансовые ресурсы и сберечь личное время.

Утепление водопроводной трубы на улице своими руками

Утепление водопроводной трубы на улице является очень важным и ответственным процессом. Специалисты утверждают, что если труба установлена над землей, то ее обязательно надо утеплить. Утепление трубы необходимо особенно в зимний период, когда могут лютовать сильные морозы. Вот тут и возникает вопрос о том, чем же провести утепление водопроводной трубы. Люди, которые ни разу не сталкивались с такой проблемой, начинаю бегать в поисках универсального долговечного утеплителя, который можно легко смонтировать. В специализированных строительных магазинах приставлено довольно много утеплителей, которые отличаются друг от друга. Поэтому, при выборе утеплителя необходимо учитывать его характеристики.

Итак, на первом месте находиться стекловолоконный утеплитель. По-народному такой материал называют стекловатой. Им утепляют трубы ПВХ для наружной канализации.  На сегодняшний день производством таких утеплителей занимаются несколько известных строительных фирм, что гарантирует качество продукта. При помощи стекловолоконного материала можно утеплить как металлическую, так и металлопластиковую трубу. Основным недостатком утеплителя является его низкая плотность. А это значит, что при утеплении стекловатой необходимо использовать еще дополнительные материалы, такие как рубероид и стеклоткань. На такое комплексное утепление, понятное дело, пойдет больше денег, чем ожидалось. Но если вы все-таки выбрали стекловату, то на утеплении лучше не экономить. Утепление водопроводной трубы на улице при помощи стекловолоконного материала хорошо тем, что утеплитель обладает хорошей гибкостью, которая позволяет использовать его на изогнутых трубах.

После стекловолоконного материала идет базальтовый утеплитель, в состав которого входит базальтовое волокно. Материал имеет цилиндрическую форму. Основным достоинством материала является то, что его очень легко монтировать. Для того чтобы провести монтаж быстро и легко необходимо подобрать правильный диаметр цилиндра утеплителя. При использовании данного утеплителя нет потребности в каких-либо подготовительных работах, что очень облегчает процесс утепления. Основным и, наверное, единственным недостатком базальтового цилиндра является его высокая стоимость. Но большинство людей считают, что высокая цена вполне справедливо установлена, так как материал является очень эффективным утеплителем. На сегодняшний день базальтовый утеплитель производят с защитным слоем. В качестве защитного материала используется рубероид, фольга, пергамин. Монтировать такой материал очень просто, что позволяет проводить работы даже неопытным людям.

Утепление водопроводной трубы на улице также проводят при помощи скорлупы, которая состоит из пенопласта. Скорлупа производиться как с защитным слоем, так и без него. Достоинствами данного утеплителя является низкая цена материала и простота его монтажа. На самом деле, пенопластовая скорлупа является одним из самых дешевых утеплительных материалов. Также данный материал можно легко снять и монтировать обратно. Данная возможность считается большим достоинством, так как иногда возникает потребность в ремонте водопроводной трубы, а покупать каждый раз новый утеплитель очень чревато. Учитывая такое разнообразие утеплителей, основным этапом проведения теплоизоляции является выбор материала.

Конструкция и сфера применения


Документация к греющему кабелю Греющий кабель для обогрева труб устанавливается только в зонах, подверженных воздействию низких температур. Владелец здания может поместить обмотку на всем участке трубопровода или закрыть участки длиной по 200-300 мм. От протяженности кабеля для обогрева водопроводной трубы зависит энергопотребление системы.

Разогревающий кабель для трубы состоит из элементов:

  1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
  2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
  3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.


Устройство греющих кабелей

Утепление под полом

Иногда трубная разводки холодной воды, расположенная под полом частного дома, требует обязательного утепления. Зимой температура в подполе опускается до минусовых значений. В неотапливаемых помещениях практически сравнивается с температурой наружного воздуха.

Расчет трубы для теплого пола: калькулятор, как рассчитать расход и длину
Теплый водяной пол – это удобная альтернатива классическому отоплению радиаторами и батареями. Причины – равномерное распределение тепла, оптимизация пространства в комнате (радиаторы не занимают…

Чтобы в зимнее время вода в трубах не замерзала, лучше всего обработать водопровод термоизоляционной краской или смесью типа «керамоизол».

Способы утепления наружного водоснабжения

Для теплоизоляции водопроводных труб, расположенных на улице, используются:

  • укладка материалов естественного происхождения;
  • нанесение рулонного покрытия;
  • напыление жидкого материала на предварительно подготовленную поверхность трубы.

Применение простых методик

Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.

Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.

Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.

Виды и формы материалов

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.

Теплоизоляционная краска и напыление пенополиуретаном

Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.

Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.

В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.

Готовые комплексные решения

Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.

Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.

Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.

Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

Как утеплить трубу водопровода на входе в дом

Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.

Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.

Альтернативные способы защиты водопровода от замерзания

Защитить водопровод в частном доме можно не только с помощью тепловой изоляции, но и другими способами. К ним относят:

  • подогрев трубы с помощью электрического греющего кабеля;
  • создание избыточного давления;
  • с помощью воздушной оболочки.

Эти три технологии защиты достаточно широко используются на практике и поэтому заслуживают более подробного рассмотрения.

Использование греющего кабеля

Этот способ предусматривает прямой подогрев трубопровода с помощью специального электрического кабеля. Он может находиться на поверхности трубы или внутри нее. Средняя потребляемая мощность нагрева составляет 20 Вт на погонный метр водопровода, но точная величина определяется способом расположения провода и диаметром трубопровода.

Применение технологии внешнего подогрева позволяет прокладывать водопроводные трубы на глубине менее 1 метр, а также раз и навсегда решить вопрос, чем утеплить трубу водопровода на улице. Однако дополнительный расход электроэнергии в холодное время года заставляет задуматься о целесообразности такого метода.

Хорошим вариантом может быть совместное использование греющего кабеля и тепловой изоляции. В этом случае его располагают под теплоизоляционным слоем вдоль труб по поверхности. Потери тепла будут минимальны и расход электроэнергии значительно уменьшится.

Воздушное утепление

Эта технология защиты от замерзания применяется только при подземной прокладке водопроводов. Суть метода заключается в наличии воздушной прослойки между поверхностью трубопровода и грунтом. Ее создают с помощью надетой сверху пластиковой гофрированной трубы, диаметр которой на 20-25 мм больше диаметра водопровода.

В итоге получается система «труба в трубе» с воздушной прослойкой достаточного размера. Водопроводная вода, имея плюсовую температуру, нагревает воздух и сама себе обеспечивает защиту от замерзания. Однако подобная система требует наличия водоразбора, и если в доме водой не пользуются 3-4 дня, то воздух остынет и изоляционный эффект пропадет. Поэтому для дачи эта технология не подходит.

Создание высокого давления

Данный способ основан на физическом свойстве воды к понижению температуры точки замерзания при повышенном давлении, аналогично свойству закипать при температуре менее 100°C в высокогорье.

Избыточное давление создается при помощи насоса и ресивера. Однако здесь возникают технические затруднения. Дело в том, что водоразборная арматура в доме не рассчитана на работу при высоком давлении воды. Так, например, стандартным давлением для душевого смесителя является величина 0,1 МПа. Поэтому приходится создавать довольно сложную инженерную систему:

  • в приямке на устье скважины устанавливается ресивер, в котором с помощью мощного глубинного насоса с обратным клапаном создается высокое давление в водопроводе;
  • применяемый материал труб должен выдерживать создаваемую нагрузку;
  • внутри здания в теплом помещении устанавливается регулятор давления воды, который обеспечит работу внутренней системы в нормальных условиях эксплуатации;
  • после регулятора давления необходима установка предохранительного клапана со сбросом воды в сливной трубопровод в случае поломки клапана.

В результате система получается довольно сложной, а значит уровень ее надежности и безопасной эксплуатации снижается.

Автоматизация контроля работы водопроводов

Сегодня в продаже можно найти разнообразные датчики температур погружного и накладного типа. Установив такие приборы на подземной части водопровода, можно получать своевременную информацию о приближении времени возможной аварийной ситуации. После этого открыть водоразборные краны и прогреть водопровод, поскольку поступающая из скважины вода всегда имеет положительную температуру.

Сигналы от датчиков могут поступать через микропроцессор на звуковой оповещатель, а в более сложных системах присылать сообщения на телефон или электронную почту. При наличии кабеля подогрева можно автоматизировать его включение при достижении критической температуры.

Виды теплоизоляционных материалов для труб

Утепление труб водоснабжения в частном доме можно производить и без использования описанных выше методов, а просто надев на них «шубу» из теплоизоляционных материалов.

Основные требования к ним:

  • Долговечность;
  • Низкая теплопроводность;
  • Устойчивость к влаге, а также к химическим и биологическим воздействиям.

Также важными в каждом конкретном случае могут оказаться и такие параметры, как пожарная безопасность, простота монтажа и стоимость.

Теперь можно посмотреть, насколько та или иная теплоизоляция для труб холодного водоснабжения соответствует заявленным требованиям. Подобных материалов очень много, перечислим основные и самые востребованные.

Обмоточная теплоизоляция

К этому типу можно отнести все виды минеральной ваты и стекловолокна. Подобные материалы хорошо сохраняют тепло, но обладают такими недостатками, как способность впитывать влагу и низкая плотность.

  • Поглощая влагу, утеплитель теряет свои свойства и перестает работать на сохранение тепла. Поэтому поверх него обязательно устраивают слой гидроизоляции из рубероида или металлизированной фольги.
  • При подземной прокладке рыхлый материал сжимается под весом грунта, уменьшается его толщина и количество воздуха, находящегося между волокон. Это также приводит к потере теплоизоляционных свойств. Поэтому в данном случае утепленные трубы водоснабжение необходимо заключать ещё и в твердый кожух.

Необходимость дополнительной гидроизоляции и создания кожуха приводят к увеличению финансовых и трудозатрат. По этой причине подобные материалы используются преимущественно для утепления труб в неотапливаемых помещениях, а не проходящих под землей или открытым небом.

Такая теплоизоляция выпускается и в виде труб, что облегчает монтаж, если трубы ещё не спаяны. Но она предназначена только для прямых участков, повороты, разветвления и фитинги нуждаются дополнительном утеплении.

Теплоизоляционные трубы из стекловолокна

Теплоизоляционные кожухи

Намного удобнее в монтаже цилиндрические разъемные кожухи. Они изготавливаются из базальтового волокна или пенополистирола и могут быть покрыты снаружи защитным слоем фольгоизола, пергамина или другого гидроизоляционного материала.

На фото базальтовый утеплитель

Их преимущество заключается в том, что они не требуют устройства лотков при подземной укладке и могут использоваться многократно. А для изоляции различных узлов выпускаются специальные фасонные элементы.

Такие материалы часто называют скорлупами за их жесткость. Их монтаж довольно прост: половинки надеваются на трубу со смещением по длине на 10-15 см, а все стыки проклеиваются скотчем, чтобы не допустить проникновения влаги к трубам.

Теплоизоляционные рукава

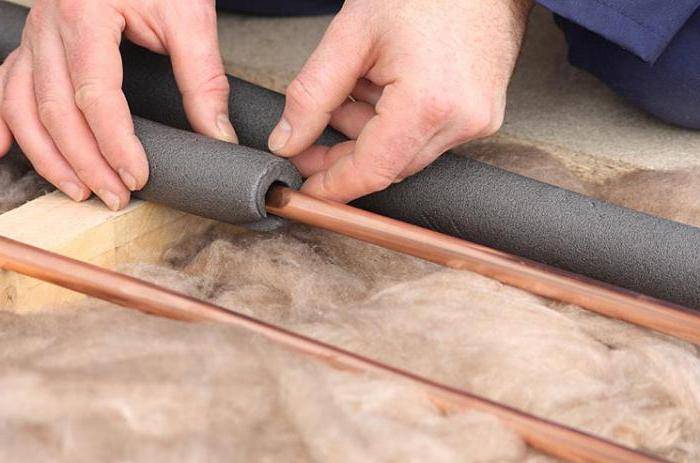

К ним можно отнести мягкие цилиндры из вспененного полиэтилена и каучука.

Трубки из вспененного полиэтилена могут быть разной толщины и диаметра. Они имеют продольный разрез для монтажа. Материал экологически безопасный, устойчивый к влаге, плесени и химическим веществам. Но его теплопроводность оставляет желать лучшего.

Теплоизоляция из вспененного полиэтилена

Вспененный каучук также бывает в виде цилиндров, но выпускается и в форме пластин, которыми трубы оборачиваются с закреплением стыков скотчем. Может иметь внешний фольгированный слой. Он не впитывает влагу, эффективнее сохраняет тепло по сравнению с полиэтиленом, но и стоит дороже.

Вспененный каучук

Жидкие теплоизоляторы

Жидкими их можно назвать весьма условно и то только по способу нанесения на поверхность труб.

Пенополиуретан – полимер, напыляемый на поверхность специальным оборудованием и образующий после застывания плотное теплоизоляционное покрытие, не нуждающееся в гидроизоляции и устройстве лотков. Материал не самый дешевый, да и способ монтажа требует использования сложного оборудования, поэтому в частном домостроении используется редко.

Теплоизоляционная краска Теплобарьер

Способы утепления водопровода на улице (в земле)

  1. повышение давления в системе водоснабжения;
  2. кабель для обогрева водопроводной трубы;
  3. теплоизоляция для труб водоснабжения.

Создание высокого давления в системе водоснабжения

Водопроводная труба не замерзнет, поскольку вода будет двигаться с высокой скоростью. Для реализации этого способа используется насос повышающий давление в водопроводе или ресивер, который врезается в трубу непосредственно возле насоса.

Подогревающий кабель для водопровода

Мощность кабеля 10-15 Вт (средняя цена – 15 у.е./м.п.). Отлично подходит для обогрева труб в земле при малой глубине их размещения. Согласно правилам, любые коммуникации нецелесообразно располагать в почве ниже уровня промерзания грунта. Случаются ситуации, в которых данное требование игнорируется. В этом случае, простое утепление труб не даст желаемого результата, т.к. трубопровод по факту будет находиться в воде (во влажной среде, которая зимой промерзает). Большинство из утеплителей не пригодны для такого режима эксплуатации и не обеспечивают должной теплоизоляции.

Использование кабеля для подогрева водопровода предоставляет возможность прокладки труб на глубине до 500 мм.


Кабель для обогрева водопроводной трубы

Обогревающий кабель для утепления водопроводных труб наматывается вдоль трубы или вокруг нее с заданным шагом. Шаг определяется мощностью кабеля. Чем ниже мощность, тем меньше шаг. Способы укладки греющего кабеля показаны на схеме.


Монтажная схема установки кабеля для обогрева водопроводной трубы

Мастера и пользователи отмечают, что утепление водопровода способом подогрева трубы кабелем – это самый надежный метод для защиты труб, проложенных в зоне промерзания грунта.

Кабельный обогрев дает возможность избежать замерзания воды в трубе, и что не менее важно, быстро разморозить замерзшие трубы. Такая необходимость может возникнуть на даче, если она предназначена для сезонного проживания

В этом случае можно быстро подготовить трубопровод к эксплуатации, ведь в естественных условиях ждать полного размораживания можно до мая (при прокладке труб на уровне промерзания грунта). Располагается кабель как внутри, так и снаружи трубы водоснабжения.

Примечание. Установка датчиков температуры по трассе кабеля даст возможность контролировать температуру кабеля и регулировать ее вручную или автоматически.

Применение теплоизоляционных материалов для труб

Это наиболее бюджетный и простой с точки зрения самостоятельной реализации способ утепления. На нем остановимся подробнее. Начнем с того, чем лучше утеплить водопровод, какие материалы можно и лучше использовать в зависимости от конкретных условий.

Применяемые теплоизоляционные материалы

Решая вопрос, чем утеплить водопроводную трубу в земле и внутри дома, необходимо обеспечить выполнение следующих требований к тепловой изоляции:

  • минимальный коэффициент теплопроводности материала;
  • устойчивое сохранение формы при механическом воздействии;
  • неспособность впитывать влагу или наличие защиты от нее;
  • простое выполнение монтажных работ.

Специально для утепления трубопроводов производители строительных материалов изготавливают сборочные теплоизоляционные элементы в виде трубчатых оболочек, полуцилиндров и сегментов. Традиционным материалом по-прежнему считаются листовые утеплители, которыми трубы просто обворачивают.

Стекловата

Тепловая изоляция из стекловолокна применяется для утепления водопроводов только в сухих помещения. Долговечность этого материала, хорошие теплоизоляционные свойства и невысокая стоимость теряют свою значимость из-за способности стекловаты активно впитывать влагу. Поэтому утепление водопровода в частном доме требует обязательного наличия гидроизоляционного слоя, что увеличивает стоимость утепления и усложняет монтаж.

Базальтовые утеплители

Изготавливаются в виде плоских матов, полуцилиндров и сегментов. Способность впитывать влагу присутствует, но она значительно ниже, чем у стекловаты. Рекомендуются для утепления труб в сухих помещениях. Для утепления подземных трубопроводных линий базальтовые утеплители не применяются.

Для изоляции трубопроводов производители изготавливают изделия с уже наклеенным защитным слоем из фольгоизола или пергамина. Сложная технология изготовления материала повышает его стоимость. В результате утепление труб малого диаметра часто становится экономически невыгодным.

Подбор диаметра теплоизоляции для труб.

Пенополистирол

Плотный, прочный и долговечный материал, обладающий отличными теплоизоляционными свойствами, наилучшим образом подходит под утепление трубы водопровода в земле. Выпускается в виде разрезных трубок и полуцилиндров. Возможно наличие поверхностного защитного покрытия из полимерных материалов или фольги.

Пенополиуретан

Этот вид утеплителя используют для изготовления предизолированных труб ППУ в заводских условиях. Такие системы считаются наилучшей зашитой от тепловых потерь и всех видов внешних воздействий. Но главный недостаток для частных застройщиков заключается в необходимости привлечения специалистов для проведения монтажных работ.

Вспененный полиэтилен и искусственный каучук

Специально для теплоизоляции трубопроводов, из этих материалов изготавливают трубчатые кожухи различных диаметров. Их одевают на трубу во время ведения монтажных работ или на уже смонтированные трубопроводы. Для этого по длине кожуха предусмотрен продольный надрез, который позволяет раскрыть оболочку и одеть ее на трубу, выполняя монтаж своими руками.

Трубчатая изоляция из вспененного полиэтилена и искусственного каучука:

  • обладает хорошими теплоизоляционными свойствами;
  • не пропускает и не впитывает влагу;
  • легко монтируется;
  • долговечна и доступна по стоимости.

Однако малая механическая прочность данных материалов не позволяет использовать их при подземной прокладке. Вес и давление грунта приведут к уплотнению слоя и потере теплоизоляционных свойств. Поэтому использование допускается только при открытой прокладке труб.

Теплопроводность материалов.

Теплоизоляционная краска

Этот инновационный материал представляет собой густой пастообразный состав, который наносят на поверхность трубопровода. Слой краски толщиной 4 мм по своим свойствам соответствует 8-ми миллиметровой минераловатной изоляции.

Покрытие отличается высокой прочностью, износостойкостью и высоким сопротивлением воздействию влаги. Основной недостаток заключается в высокой стоимости – более $150 за ведро 10 литров.

Как сделать утепление водопроводных труб своими руками?

На форумах в Сети часто можно встретить вопросы вроде: «Что делать, если замерзла водопроводная труба?» Скорее всего, без замены трубы в таком случае не обойтись.

А можно ли как-то предотвратить замерзание труб водопровода? Можно, если своевременно произвести их утепление. Учитывая то, что в Вашем доме не километры труб, промышленные масштабы работ не потребуются. А значит, утепление водопроводных труб вполне можно выполнить своими руками!

Как известно, глубина пролегания труб должна быть не меньше полметра. Разумеется, что чем она больше, тем меньше вероятность того, что Вы останетесь без воды. Но даже в этом случае трубы лучше всего дополнительно утеплить. Больше всего внимания необходимо уделить утеплению водопроводных труб в неотапливаемом помещении и на улице, ведь эти места наиболее уязвимы для замерзания. Если в помещении выполнить утепление водопроводных труб не так уж и сложно, то трубам, которые расположены на улице, особенно в тех местах, где они выходят к насосам, счетчикам, в распределительных колодцах и пр

нужно уделить особое внимание

Правила строительства подземного водопровода

Основные документы, используемые при разработке схемы подземного водопровода на даче или в жилом доме:

  • СП 31.13330.2012;
  • СП 22.13330.2011;
  • СП 25.13330.2012.

Основные положения нормативных документов

Основные положения нормативной документации:

  1. При прокладке труб необходимо учитывать глубину промерзания почвы, нормативы СП 31.13330.2012 рекомендуют укладывать трубу в грунте на 500 мм ниже, чем находится точка с температурой 0°С. Глубина определяется опытным путем или по собранной статистике, допускается расчетное определение параметра.
  2. При расчете глубины промерзания учитываются требования СП 22.13330.2011, оговаривающие корректировочные коэффициенты для различных типов грунта.
  3. В горных районах или при получении расчетного значения глубины промерзания более 2,5 м проводятся дополнительные вычисления в соответствии с приложением Г к нормативам СП 25.13330.2012.
  4. В зонах со среднегодовой устойчивой положительной температурой допускается введение корректирующего коэффициента 1,1, уменьшающего глубину прокладки магистралей.

Защита от воздействия низких температур

Для уменьшения глубины траншеи и снижения стоимости работ вводится теплоизоляция труб или устанавливаются устройства обогрева от внешнего источника тепла. Выбор теплоизоляции на трубы водоснабжения или способа обогрева зависит от характеристик перекачиваемой жидкости и климатических условий.

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:

  1. Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
  2. Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб, такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

  • при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
  • сложность поиска поврежденного участка трубопровода;
  • вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

  • жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
  • мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции

Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Монтаж утеплителей

На самом деле, абсолютно нет ничего сложного в монтаже теплоизоляции водопровода, для этого не нужно знать высшую математику или владеть особенными способностями, если у вас есть желание, этот процесс покажется очень простым и несложным.

Половинки скорлуп надеваются на трубу, смещаются относительно друг другу на расстоянии примерно около 150 миллиметров, их предварительно скрепляют скотчем, а смещение необходимо для перехлеста. При этом диаметр скорлуп должен соответствовать внешнему диаметру трубы.

Далее, если предусматривается использование поверхностного защитного материала, происходит его установка. В тех местах, где происходят примыкания скорлуп, рекомендуется воспользоваться скотчем, для лучшей надежности конструкции.

Демонтаж утеплителей выполняется в обратном порядке, и зачастую материал можно применять повторно.

Монтаж теплоизоляционного материала на трубу холодного водоснабжения

Требования к материалам для утепления водопроводных труб

В настоящее время выбор утеплителей достаточно велик

Как правильно выбрать утеплитель и на что в первую очередь нужно обратить внимание? Выбирать материал для утепления водопроводных труб лучше всего исходя из удобства его монтажа и основных характеристик. Особое внимание обратите на водоотталкивающие свойства, соответствие его требованиям противопожарной безопасности, долговечность

Выбирая утеплитель, обратите внимание на его технико-эксплуатационные характеристики. Так, материал утеплителя должен:. — иметь низкую теплопроводность и обладать высокими теплосберегающими свойствами;

— иметь низкую теплопроводность и обладать высокими теплосберегающими свойствами;

— быть устойчивым к химико-биологическим воздействиям окружающей среды;

— иметь как можно меньший коэффициент водопоглощения (увлажнение материала значительно увеличивает его теплопроводность);

— работать при высоких температурах без потери своих физических свойств и структуры.

Зная основные свойства материала утеплителя, а также особенности размещения водопроводных труб на своем участке, можно сделать оптимальный выбор.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
