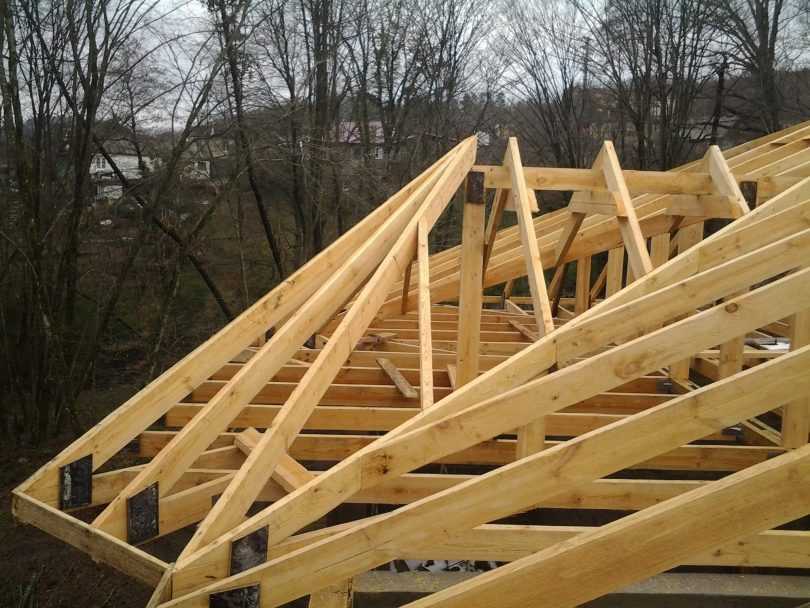

Вальмовая крыша своими руками – устройство стропильной системы

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

  • длину до мм;
  • вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
  • горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Характерное строение

Крыши отличает от других конструкций отсутствие подкровельных вертикальных плоскостей – фронтонов. Их место занимают треугольные скаты кровли – вальмы.

За счёт наклонных плоскостей ощутимо сокращается объём крыши, а площадь кровли значительно увеличивается. Это способствует равномерному прогреву чердачного пространства и мансардных помещений.

Вальмовая стропильная система имеет ряд особенностей:

  • накосные стропилины;
  • опоры для диагональных стропильных ног;
  • нюансы опирания накосных стропил;
  • особенности нарожников.

Накосные стропильные ноги

Накосные элементы вместе с мауэрлатом образуют два противоположных треугольника. Эти две геометрические фигуры, заполненные кровельным пирогом, называют вальмами. Отсюда и происходит название всей крыши.

Накосные стропилины вместе с мауэрлатом образуют раму (вальму), заполненную нарожниками. Вальма принимает на себя довольно большую часть общей нагрузки от кровли крышу. Это самые мощные балки стропильной системы. Если элементы каркаса крыши изготавливают из пиломатериалов в большинстве случаев одинакового сечения, то сечение накосных стропил будет больше почти в 2 раза.

Например, рядовые стропила делают из досок 50 х 120 мм, то накосные ноги будут состоять из двух досок или бруса 100 х 100 мм или 100 х 150 мм.

Типы опор

Кроме основных точек опоры накосных стропил устанавливают дополнительные опорные элементы, принимающие нагрузку на себя, и передающие её затем на стены дома. К ним относятся следующие конструктивы:

  • Стойки. Их устанавливают на несущих балках или железобетонных плитах перекрытия. Стойками разгружают накосную балку, устанавливая её где-то посередине пролёта стропила. Вертикальные опоры изготавливают из того же пиломатериала, что и рядовые стропильные ноги.
  • Подкосы. Как правило, это опорные элементы, связывающие диагональные стропила с лежнями. Лежни – это тот же мауэрлат, только уложенный на поверхности внутренних стен дома. С помощью подкосов удаётся передать существенную часть нагрузки от крыши на внутренние конструкции здания.
  • Шпренгели. В угловых опорных узлах соединений накосных стропил с мауэрлатом происходит критическое нарастание силового напряжения. Чтобы снять перегруз, смежные стороны мауэрлата соединяют доской или брусом (шпренгелем). Шпренгель становится своеобразной площадкой, на которую устанавливают стойку для диагональной стропилины.

Устройство шпренгеля:

Если нужно максимально разгрузить участок стропильной системы, то дополнительные опорные элементы составляют из сдвоенных профилей пиломатериалов.

Нюансы опирания

Диагональные стропилины опирают на коньковый прогон разными способами. Один из них – это когда на концах стропил делают запилы, с помощью которых обеспечивается плотное прилегание к коньковому прогону. В другом случае доборными деталями наращивают консоль конька для опирания накосных балок.

При наличии центрального нижнего прогона шпренгели опирают на него и на мауэрлатные балки. В верхней части каркаса применяют деревянные коротыши, которыми соединят между собой рядовые стропила. Коротыши представляют короткие доски. В качестве крепежа для всех деревянных элементов каркаса крыши применяют саморезы, шпильки, скобы, металлические перфорированные уголки, пластины и болты.

Особенности нарожников

Особенностью этих стропил является то, что они все разной длины. Размер изменяется вместе с изменением расстояния от мауэрлата до диагональной стропильной ноги. По обе стороны от осевого нарожника расходятся балки попарно одинаковой длины. Параллельные балки вверху крепят гвоздями к накосному стропилу. Гвозди вбивают сквозь балку в торцы нарожников.

Нижние концы опирают на мауэрлат или на врезную балку, предварительно сделав в них запилы. Прочность узлов опирания усиливают подшивкой черепных брусков (см. нижний рисунок).

Плюсы и минусы вальмовых крыш

Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:

  • высокая прочность и жесткость;
  • устойчивость к ветровым нагрузкам за счет обтекаемой формы;
  • вес от кровли передается равномерно на все стены;
  • не нужно строить фронтоны, их функцию выполняют вальмы;
  • совместимость с различными кровельными материалами;
  • возможность использовать в разных архитектурных стилях.

К недостаткам относятся:

  • технически сложное строительство;
  • большой расход кровельных материалов;
  • приземистость, которую придают скошенные скаты;
  • малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.

Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.

Внешний вид и особенности конструкции

Стропильная вальмовая крыша обладает четырьмя скатами, из которых торцевые всегда имеют форму треугольника. Эти скаты именуют вальмами. Два других ската в зависимости от площади и архитектурных особенностей строения могут быть в виде треугольна либо трапеции.

Конструкция лишена фронтонов, а потому не может иметь вертикальных слуховых окон. Классическая конструкция отличается высоким углом наклона, хотя современные строительные материалы и технологии позволяют отойти от этого правила, сделав почти плоскую конструкцию.

Крыша выглядит стильно, делая строение по-европейски основательным, но неуместна в многоэтажном домостроении из-за большой высоты.

К самым распространенным вариантам «европейской» кровли относят:

  • классический вариант с четырьмя скатами;
  • ломаные вальмовые конструкции;
  • шатровые крыши на квадратных строениях;
  • голландские полувальмовые крыши с укороченными противоположными скатами;
  • датские полувальмовые конструкции с вертикальными фронтонами.

Каждый конструктивный тип обладает своими особенностями и преимуществами. Обустройство такого варианта кровли потребует грамотного проектирования с учетом различных нюансов вплоть до внутреннего наполнения чердачного помещения.

Независимо от выбранного проекта конструкция отличается высокой степенью сложности.

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Особенности и конструкция вальмовой крыши разновидности вальмовых крыш

Вальмовая крыша, чаще всего, состоит из четырех скатов. Они выстраиваются под наклоном по внешним стенам строения. Две части – боковые, как у стандартных крыш, и оставшиеся две устанавливаются между ними. В такой конструкции две вершины (вместо стандартной одной), которые соединяет конек.

Вертикальные скаты, по форме – треугольники, и называются вальмами. Другие два фронтона, установленные по более длинным сторонам объекта, трапециевидной формы.

Вальмовая кровля имеет характерные особенности:

  • высоки показатели прочности;
  • долговечность;
  • благодаря оригинальной и обтекаемой форме, получается защита от ветров.

Такая крыша идеальна для организации жилого пространства в чердачной части дома. Сделать мансардные окна на ней проще.


Вальмовые крыши это не один шаблон для всех – для каждого дома подбирается индивидуальный проект Источник krovlyakryshi.ru

Голландская вальмовая крыша

Когда длина вальмы менее других боковых скатов, такую модель называют голландская (или полувальма). Эта форма выдерживает сильные порывы ветра и не накапливает снеговые осадки.


Голандская вальмовая крыша подойдет для местности с суровым климатом Источник roomester.ru

Датская кровля

Отличается тем, что здесь полувальма – это нижняя часть треугольника полноценной вальмы, а верхнюю часть треугольника используют под стекло.

В верхней части вальмы оставляют небольшой зазор для окошка Источник klub-masterov.ru

Шатровая вальмовая крыша

Такая модель имеет одну вершину, которая соединяет четыре равные части крыши. Внешне по своей форме шатровый вариант схож с пирамидой.


В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины Источник klub-masterov.ru

Ломаные крыши

Такие эффектные и сложные по созданию крыши самому рассчитывать и устанавливать (без проф. подготовки) не рекомендуется. Они состоят из большого числа скатов, которые размещаются под различными углами наклона.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

  • Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
  • При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

  • Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
  • Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
  • Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
  • Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

  • Минеральная вата подразумевает расстояние в 58 см;
  • Пенополистирол требует шага в 60 см;
  • Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

  • Длина стропильной ноги менее 3 м – сечение 50*150 мм;
  • Менее 4 м – 50*200 мм;
  • Менее 5 м – 75*175 мм;
  • Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.


Опора скользящая для стропил (закрытое скользящее крепление)

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

  3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
  4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.

  5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
  6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.

  7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
  8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
  9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

  • В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Заключение

В заключение стоит отметить, что приведенные алгоритмы будут актуальны лишь при стандартных габаритах и конфигурации вальмовой кровли.

При необходимости усложнения каркаса (сокращении длины вальмы, вставок небольших вертикальных фронтонов, проектировании систем с двумя коньковыми прогонами, планировании использования внутреннего пространства в качестве жилого) расчет стропил должны выполнять специалисты.

Это же относится к каркасам с висячим способом крепления стропил, не имеющих центральных вертикальных подпорок и оказывающих сильные распорные воздействия на стены.
