Как правильно сделать вентиляцию в подвале
Чтобы своими руками правильно сделать вентиляцию в погребе, нужно обратить внимание на следующие моменты:
- Если система устанавливается в уже готовом доме, в потолке необходимо сделать специальное отверстие;
- Через него в подвал опускается труба и крепится к потолку Она в последствии и будет вытягивать воздух.
- Ее часть, которая находится с внешней стороны погреба поднимается на уровнем земли (или крыши) минимум на 1500 мм.
- Приточный канал устанавливается с противоположной стороны. Для нее так же проделывают отверстие в крыше, а в подвале ее конец располагают на расстоянии 25 см от пола.
- На поверхности приточный канал не должен выступать больше, чем на 25 см от крыши или земли.
- Ее необходимо закрыть дефлектором.
- При наличии в доме печи или камина, вытяжная труба должна находиться рядом с дымоходом.
Закладка труб в процессе возведения погреба
Самый лучший вариант, это когда вентиляция для погреба устанавливалась во время строительства под домом. Принцип в целом не отличается от установки вентиляции в готовом помещении, но труба получается скрытой.
- Во время строительства воздуховод прокладывают вдоль угла. Нижний ее край находится в 150 см от пола.
- Весь воздуховод проходит сквозь дом, через чердак и выходит на крышу. Он должен быть на 50 см выше конька.
- Приточный канал, как и в других случаях, находится в противоположном углу. Чтобы понять какой должна быть длина этой трубы, отталкивайтесь от того, что приточная труба минимум на 1 м ниже вытяжной. Она выходит на улицу из фундамента и должна быть на 80 см выше уровня земли.
Монтаж воздуховодов и оборудования в готовом погребе для сложных систем
Устройство принудительной вентиляции в погребе устанавливается в тех случаях, когда более простой системы недостаточно. Такое случается, например, если помещение слишком большое. Приточная система вентиляции делится на два вида: автоматическая и механическая.
Основной элемент этой конструкции — канальный вентилятор большой мощности. Срок службы вентилятора для вентиляции подвала зависит от технических характеристик, мощности устройства и направления воздуха.
Вывод приточной и вытяжной трубы для простых систем
Вентиляцию погреба можно устанавливать и в уже готовом погребе. Она бывает нескольких вариантов, и монтаж каждого из них мы рассмотрим отдельно.
Система с одним каналом воздуховода, это самый простой вариант. В этом случае не предусмотрена установка приточной трубы. Хоть многие и критикую этот метод, он имеет как свои достоинства, так и недостатки. Простота установки и низкая стоимость, очевидные преимущества вентиляции с одной трубой. Но в то же время, свежий воздух в подвал практически не поступает, и с полноценной системой вентиляции этот вариант не сравнить.
Именно поэтому все профессионалы рекомендуют устанавливать систему с двумя каналами воздуховодов. Как вентиляция с двумя трубами устанавливается в погребе:
- Вытяжная вентиляция. Воздуховод должен находиться в углу помещения. С помощью перфоратора делаем в стене отверстие нужного размера и горизонтально вставляем в нее трубу.
- Далее с наружной стороны прикрепляем к ней уголок и вставляем вертикально вторую трубу. Она должна быть выше уровня земли минимум на 50 см.
- Пространство между горизонтально установленной трубой и стеной нужно закрыть с помощью монтажной пены.
- Чтобы влага не попадала в воздуховод, на нее нужно установить защитный зонтик.
- Приступаем к внутренней части приточной трубы. Так же устанавливаем уголок и горизонтально прикрепляем трубу. Она должна находиться от пода на 20-30 см. Прикрепить ее к стене нужно с помощью кронштейнов с зажимами.
- Теперь приступает к установке приточной трубы. Принцип работы примерно тот же.
- С противоположной стороны подвального помещения делаем еще одно отверстие, вставляем в него горизонтальную трубу и делаем вертикаль с наружной стороны здания. Как правило, она должна быть выше уровня крыши на 50 см.
- Эту трубу нужно обязательно утеплить перед установкой.
- Зажимными кронштейнами крепим ее к стене. На верх тоже нужно установить защитный зонтик, чтобы избежать попадания влаги.
Как правильно сделать вентиляцию в погребе
Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.
Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.
Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:
- Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
- Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.
Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.
Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.
Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

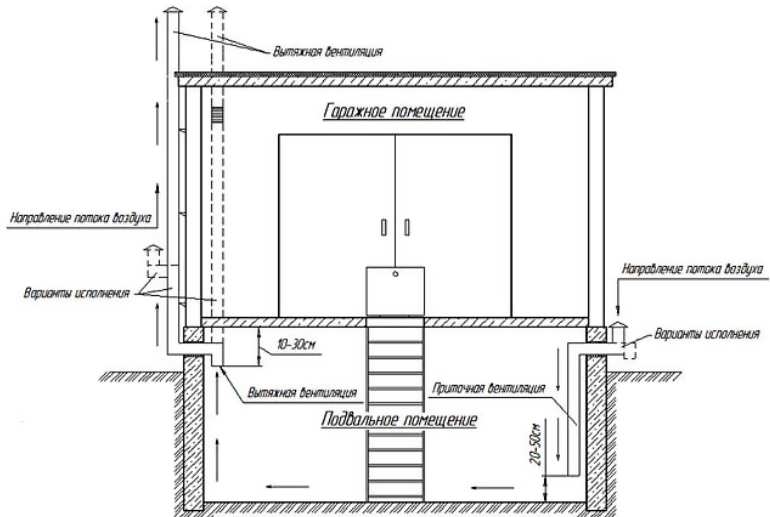

Схема правильной вентиляции погреба в гараже
Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:
В процессе работы стоит соблюдать некоторые правила и советы:
- вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
- нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
- закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
- вся длина трубы должна иметь равный диаметр.
Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража
Важно, чтобы трубы находились в противоположных углах помещения
Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.
Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.
Пошаговая монтажная инструкция
Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.
Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду
Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.
Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.
Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.
Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)
Обустройство вентиляции в подвале гаража проводим в два этапа.
Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.
Этап #1 — сверление отверстий
Придерживаемся следующей последовательности действий:
- Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
- Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
- На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
- Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
- На крыше гаража повторяем операции пункта 3.
- Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.
На этом наиболее трудоемкая часть работы завершена.
Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор
Этап #2 — монтаж труб и вентилятора
Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:
- Закрепляем вентилятор внутри одного из съемных отрезков трубы.
- Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
- Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
- Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
- Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
- Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.
Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.
Особенности построения вентиляционных систем
Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.
Вариант #1 — естественная вентиляция
Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени .
Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль
Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.
Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.
Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный — более теплый и легкий, насыщенный водяными парами и другими газами.
Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем
По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.
Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие
Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:
- для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
- диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала — от 100 мм и более;
- необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
- для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.
К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.
Вариант #2 — принудительная вентиляция погреба
Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.
Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.
В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения
Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.
Особенности эксплуатации
В домах и квартирах пользователи активно загрязняют воздух. При дыхании увеличивается процент углекислого газа, снижается содержание кислорода. При нагреве воздух насыщается влагой. В него примешиваются запахи кухни, санузла, прочих помещений.
Еще с советских времен в строительные нормы многоквартирных домов была заложена естественная система вентиляции. Энергонезависимый и недорогой способ организации воздухообмена, кратность которого приводится в таблицах СП 60.13330.
Раньше для притока в деревянных окнах специально создавался неплотный притвор фрамуг. В современных оконных блоках ПВХ щелей нет, геометрия близка к идеальной. Поэтому необходима установка приточных клапанов.
Удаление загрязненного воздуха из квартиры осуществляется посредством вытяжных вентиляционных каналов. Схема предельно простая – воздух заходит через приточные клапаны в зале, спальне, на кухне, удаляется в каналы на кухне, в совмещенном или раздельном санузле.
В подземном овощехранилище нет окон. То есть, для организации притока, уже необходим специальный канал. Для сохранения микроклимата, в котором овощи, фрукты могут храниться длительное время, крышка погреба всегда остается закрытой. Соответственно, вытяжной вентиляционный канал так же нужно прокладывать под землю на этапе строительства ямы.
Дышать корнеплоды, хранящиеся под землей, не умеют. Но, в них содержится много влаги, которая интенсивно выделяется. Особенно, на этапе закладки в овощехранилище, осенью. Поэтому вентиляция жизненно необходима.
Вопрос, как сделать вентиляцию в погребе для обеспечения нормального микроклимата, актуален в частном доме, гараже, отдельно стоящей погребице. Самым дешевым вариантом является вентиляция естественного типа. Основными условиями воздухообмена являются:
· наличие тяги;
· обеспечение проектной кратности обмена;
· наличие двух каналов – приточного и вытяжного.
Перед тем, как сделать вентиляцию в погребе своими руками, необходимо четко представлять ее принцип действия. Тяга возникает только за счет разницы давления снаружи и внутри подземного помещения.
Давление можно изменить несколькими способами – нагревом либо увеличением высоты вытяжного канала. Это следует из формулы для расчета гравитационного напора, то есть тяги:
Р = H*g*Δρ
В этой формуле g – величина постоянная, ускорение свободного падения, 9,8 м/с2. Н – высота трубы или встроенного вентиляционного канала. Δρ– разница плотности уличного воздуха и нутрии помещения. И эта плотность, как раз, изменяется в зависимости от температуры окружающей среды.
В погребе это +4 … + 7 градусов стабильно. А на улице от -30 градусов зимой до +40 градусов летом. По законам физики холодный воздух всегда опускается вниз, теплый поднимается вверх.
Соответственно, естественным способом, без вентилятора, подать свежий воздух с улицы в подземную яму можно только в том случае, когда его температура ниже +4 … +7 градусов Цельсия.
С момента весеннего потепления, летом и до осеннего похолодания теплый воздух с улицы через трубу приточки вниз е пойдет, ни при каких условиях. Если, только, не применить вентилятор.
Но, есть еще теплообмен между физическими телами. И, если крышку погреба летом открыть, постепенно нагреется верхняя часть его стен, затем весь объем помещения целиком. Температура в яме поднимется выше нужного уровня.
Другими словами, естественный воздухообмен в погребе возможет только с осени до весны. Но, зимой возникает другая проблема – холодным воздухом можно заморозить хранящиеся корнеплоды и овощи. Поэтому на зиму закрывается, и приточный, и вытяжной канал.
И весь период вентиляции сводится к двум коротким промежуткам времени весной и осенью. Если только не использовать подогрев в приточном канале.
Этот вариант, как сделать вентиляцию в погребе гаража с рекуператором, пригоден исключительно для частного дома.
Заключительная часть
Какой должна быть вентиляция в погребе? Для начала следует разобраться с целью использования помещения, то есть что в нем будет храниться.
Для погреба, как и для других помещений, существует целый ряд требований, предъявляемых к качеству воздуха. При наличии сделанной правильно системы вентилирования, можно сохранить урожай, а так же переоборудовать хранилище в развлекательный комплекс.
Выбор системы вентилирования будет зависеть от места локации погреба: если помещение маленькое, и хранение продукции будет проходить в условиях дачи, то устанавливать мощную систему вентилирования нет смысла, а вот для большой площади необходимо оборудовать принудительную конструкцию, которая выполняет свою работу в автоматическом режиме.
Когда габариты подвала больше целесообразно использовать приточно-вытяжную систему. Любые системы проветривания подвалов отличаются простотой монтажа. Естественная система вентилирования обладает одним существенным минусом: работает в зависимости от погодных условий.
Вентиляторы после монтажа, регулируются двумя методами автоматическим и ручным. В первом случае вентиляциями управляют при помощи электричества, а во втором — самостоятельно включают и выключают вентиляторы.
Проверить, что вентиляция был установлена и сконструирована правильно, можно при помощи горящей спички. Этот же метод, помогает определить с какой именно трубой проблемы. Каждому погребу требуется определенное количество воздуха для поддержания оптимального температурного режима: в винном, температура должна составлять 10-14 градусов
Вентиляция погреба своими руками — посильная каждому задача,важно лишь соблюдать все нормы и стандарты
Просушка подполья
Просушка является одним из мероприятий по повышению качества вентиляционной системы подполья. Есть несколько способов, каждый из которых достаточно эффективен и применяется перед закладкой продукции, а также в летнее время.
При отсыревании подземного пространства, из него выносят все ящики и емкости, всю продукцию. Стеллажи просушивают под солнцем, его ультрафиолет дополнительно обеззараживает плесень и грибок. Все люки и заслонки открывают настежь, при желании можно включить вентилятор, проветривание длитя 5 дней.
Ящики с гигроскопичным веществом
Внутрь заносят ящик, который заполняется солью или негашеной известью. Эти ингредиенты недорогие, могут впитывать большое количество влаги из воздуха. Кроме того, происходит дезинфекция поверхностей.
Свечка
Популярный метод просушки с использованием свечи у вытяжки. Если её установить, то можно обеспечить интенсивность тяги, за счет чего воздухообмен будет происходить в более активном режиме.
С той же целью ставят спиртовые лампы на сухом топливе. Такая просушка длится несколько дней, свечу и спиртовки регулярно заменяют.
Металлическая жаровня
Надежным, хотя и более хлопотным, является способ с жаровней, которую делают из старого металлического ведра. В нем делаются отверстия для тяги, а потом загружают березовые дрова, которые обеззараживают помещение при горении. Можно сделать и решетку, установленную на кирпичи, поверх которой ставят ведро без дна, в котором поджигают дрова.
Решетка раскаляется, пока дрова прогорают и тлеют, и довольно долго остывает, что также способствует осушению погреба и характеризуется лучшим воздухообменом.
Огонь должен гореть 12-14 часов. Жаровня ставится на пол и огораживается решетками, чтобы не допустить пожара от искр и отскочивших углей.
Электронагреватель
Можно поставить для осушения электронагреватель, из всех моделей наилучший — конвекторный или выдуваемый воздух. Его ставят в центр помещения, чтобы тепло распространялось равномерно. Это довольно затратный способ, но очень популярный за счет своей эффективности даже если подвал затоплен.
Излучение тепла и поток от вентилятора позволяют осушить помещение довольно быстро. Работа происходит от электричества. Это самый быстрый из способов осушения погребов, как и применение тепловой пушки на пропане.
Домашний вентилятор
Почти в любом доме есть вентилятор, который можно также применить для просушивания помещения хранилища. Это занимает около 5 дней, при этом устройство ставят в центр и открывают настежь все люки и двери.
Переносная печь
Печки – буржуйки применимы для осушения подпольев при условии, что дымоотвод будет выведен к вытяжке. Работа печи должна быть не менее 5 дней, после чего влажность будет снижена до оптимального уровня. Если в помещении нет вытяжки, то способ не применим, поскольку будет слишком много дыма, а просушка будет недостаточно сделанной.
