Вентилируемый фасад из керамогранита – устройство и монтаж навесной системы

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

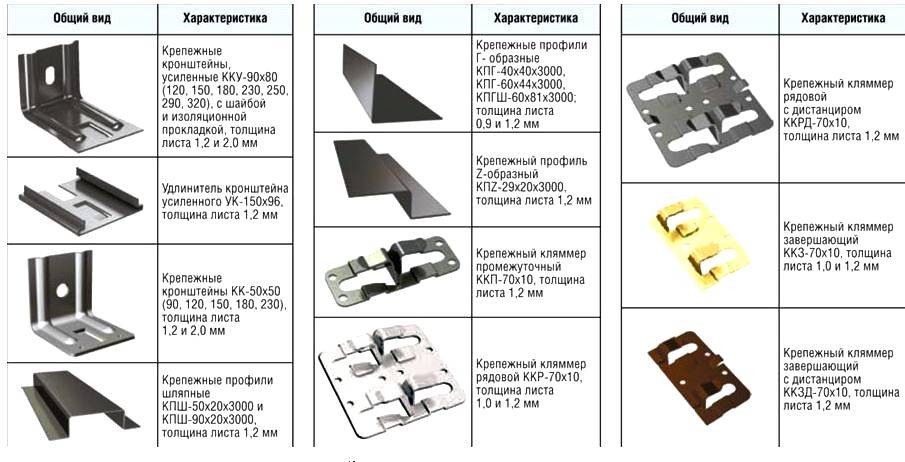

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

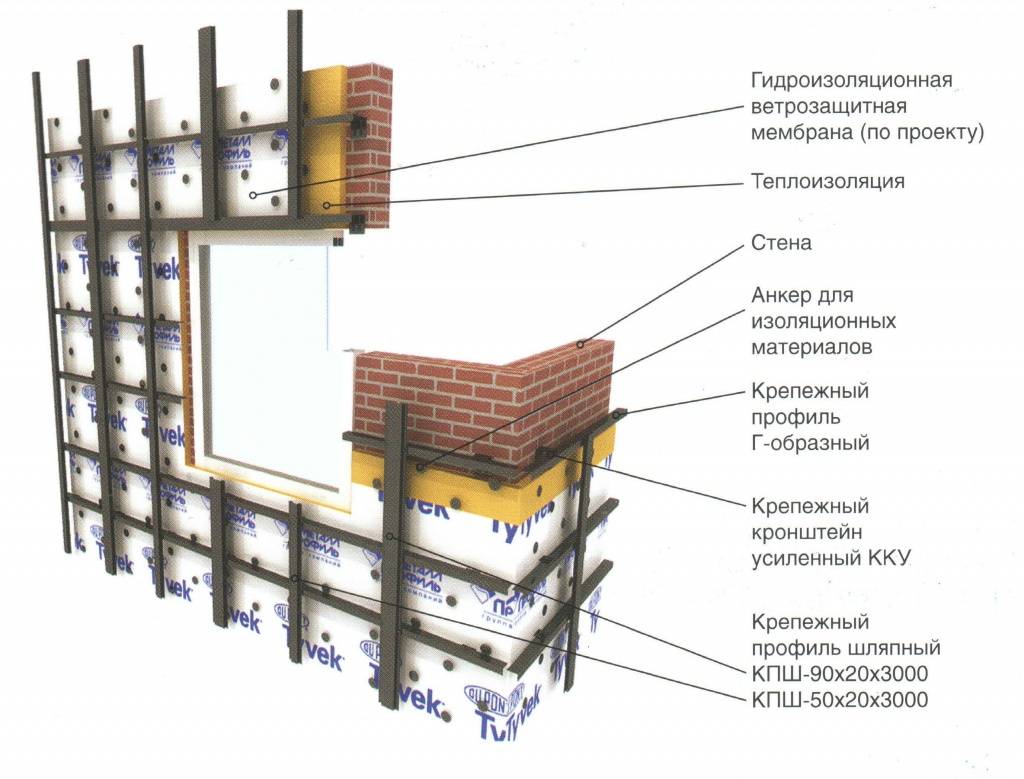

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

  • несущее основание;
  • подконструкция;
  • слой звукоизоляции;
  • слой теплоизоляции;
  • паропроницаемая мембрана;
  • вентилируемый зазор;
  • декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Вентилируемый фасад из керамогранита – плюсы и минусы

Преимущества отделки фасада керамогратином:

  • эстетичный внешний вид. Фасад из керамогранита придает зданию солидный и стильный облик;
  • разнообразие декора. Широкая цветовая гамма, возможность комбинирования цветов, разный размер фасадной плитки из керамогранита – все это позволяет реализовать авторский проект и сделать дом уникальным;
  • возможность замены. Простота монтажа дает возможность заменить часть плиток или весь облицовочный материал при смене дизайна, стиля, моды, и др. факторов;
  • устойчивость к воздействию факторов внешнего окружения;
  • звукоизоляционные свойства;
  • пожарная безопасность;
  • экологичность;
  • устойчивость к динамическим и статическим нагрузкам;
  • простота в эксплуатации и уходе;
  • высокая ремонтопригодность;
  • длительный срок службы.

Кроме этого, керамогранит дает возможность облицовывать фасад в любое время года с высокой скоростью выполнения работ. Также фасадный керамогранит отличает сравнительно невысокая стоимость. Цена керамогранита сегодня ниже цены на фиброцемент или композитные материалы.

К числу недостатков вентфасада из керамогранита относят:

  • значительный вес, что влечет за собой установку мощной подсистемы (каркаса);
  • высокие совокупные расходы на обустройство вентфасада (из-за высокого веса)

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита. Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Керамогранит для фасада

Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».

Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.

Керамогранит для фасада – технические характеристики

Анализ параметров фасадного керамогранита

ХарактеристикиЗначение (параметры)Примечание
Размеры (длина х ширина)300х300, 600х300, 600х600, 1200х295 и 1200х600Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм.
КалибрФактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм.Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера.
ТолщинаМинимальная – 5 мм Максимальная – 12 мм
Поглощение влагине > 3,5%
Предел прочности на изгиб> 28 МПа
Морозостойкость> 25 циклов
Износостойкость покрытияклассы: PEI I, ІІ, ІІІ, IV, VКласс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице
Удельный вес2400 кг/м.куб.Дает возможность рассчитать вес одной плитки
Текстура– неполированнаяРезультат естественного обжига глины. Отличительная характеристика: дешевизна
– полированнаяОбработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность.
– лощенная (матовая)Дополнительная обработка. Главное качество: простота в уходе
– рельефнаяПередача текстуры материала (камня, дерева) Параметр: противоскользящие свойства.
ПроизводителиИталия, Россия, Китай
Цена4000-1500 руб. за м2

Размеры плитки фасадного керамогранита

Какой фасадный керамогранита лучше использовать

Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:

кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;

размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);

калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;

цвет, фактура, текстура

Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;

  • эксплуатационные параметры (износоустойчивость, морозостойкость);
  • стоимость.

Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п

При проектировании запас должен составлять 7-10%.

Палитра цветов плитки фасадного керамогранита

Производители и продукция

Лучший фасадный керамогранит для дома можно купить у отечественных, китайских и итальянских производителей. При этом стоимость китайских и российских изделий в разы дешевле не в ущерб качеству.

Уральский гранит (Россия)

Продукция данной компании отличается широким ассортиментом и высоким качеством. Потребителю представлены несколько линеек изделий разных форматов: 600×300, 600×600, 1200×600.

Смотрим видеопрезентация о продукции завода:

https://youtube.com/watch?v=iulRdcfKIqA

Цветовая гамма содержит 27 моноколоров разной текстуры: полированные, матовые и структурированные поверхности

Привлекает внимание плитка, имитирующая природные материалы

Foshan Ceramics (Китай)

Китайская компания «Фошан» предлагает фасадный керамогранит по оптимальной стоимости и качеству. Данная продукция выполнена в разнообразной цветовой тематике и структурной композиции: полированные и неполированные плиты (648 — 810 руб/м2), в полоску и монолитные стандартных размеров.

Acif (Италия)

Данная компания держит лидерство на мировом рынке фасадных керамогранитных плиток, благодаря высочайшему качеству и прочности продукции. Основная задача производителя — создание устойчивого к влаге и износу экологически чистого материала. Товары отличаются высочайшими техническими и декоративными показателями. Однако ценовая категория тоже отличается высокими параметрами.

Porcelanosa

Данная компания составляет конкуренцию итальянской фирме Acif. Неглазурованная плитка фасадного керамогранита линейки Urbatek впечатляет своими декоративными качествами. Изделия выполнены методом структурирования и имитируют природный камень.

Линейка One порадует покупателя изысканным глянцем и натуральной матовостью текстуры. Glasgow являет собой имитацию металлических листов.

Аспекты правильного выбора

Если вам необходима декоративная отделка крупного строительного объекта фасадными керамогранитными панелями, следует выбирать изделия 600×600, которые создадут визуальную монолитность облицовки.

Для создания составных частей декоративных узоров применяют материал мелкого формата 300×300, толщиной до 3 см.

При покупке нужно учитывать не только размеры фасадного керамогранита, но и плотность. Плотность и толщина плит обеспечивают надежную защиту строениям, однако оказывают повышенную нагрузку на фасад.

Смотриим видео, советы по выбору:

Для холодных регионов необходимо обратить внимание на значок «снежинка», который указывает на дополнительную защиту материала от воздействия низких температур. Также немаловажен высокий показатель химической устойчивости фасадного керамогранита: выбирайте категорию «В». Показатель износостойкости для фасадов может быть ниже отметки «5»

Показатель износостойкости для фасадов может быть ниже отметки «5»

Также немаловажен высокий показатель химической устойчивости фасадного керамогранита: выбирайте категорию «В». Показатель износостойкости для фасадов может быть ниже отметки «5».

Полированный фасадный керамогранит придаст зданию нарядный и величественный вид, визуально расширив масштабы.

Советы по монтажу

Укладка фасадного керамогранита — цена работы мастеров складывается из многих составляющих. Если добавить стоимость расходных материалов, получается значительная сумма. Если вы решили самостоятельно облицевать фасад плиткой, учтите следующие советы:

  • Для монтажа фасадного керамогранита необходимо установить каркас из металлических держателей, к которым крепится материал.
  • После установки каркаса следует уложить утепляющий материал с помощью шурупов с широкой шляпкой и дюбелей из пластика.
  • Далее укладывается мембрана для защиты от потоков воздуха и установления дозированной циркуляции воздушных масс в зазорах между плиткой и самим фасадом.
  • Далее крепится керамогранит для фасада с помощью кляммеров.

Если вы решили нанять бригаду для облицовочных работ, стоимость будет рассчитываться индивидуально.

Смотрим видео, этапы монтажа:

Оплата зависит от климата региона, общего объема работы и дополнительных особенностей. Как правило, начальная цена за монтаж навесного фасада из керамогранита составляет 1000 руб/м2.

Итог

Для экономичной облицовки строений лучше воспользоваться продукцией отечественного или китайского производства. Западноевропейские фирмы предлагают высококачественные изделия по дорогой цене, которые подходят для элитных особняков.

Плюсы композитных кассет:

  • Доступная стоимость
  • Быстрый монтаж
  • Простое проектирование под размер
  • Поддаются перфорации

В комплектации:

  • Воссоздание геометрических фигур
  • Изготовление декоров
  • Подшивка потолков (проёмов, откосов, козырьков)
  • Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

  • Является слабогорючим материалом
  • Не однородный материал
  • Требует профессиональной фрезеровки
  • Средняя стоимость по отношению к другим кассетам
  • Стоимость подсистемы крепления
  • Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Теплоизоляция

Установка дополнительного слоя изоляции способствует сохранению в здании тепла и защите от внешних шумов. В качестве прокладки используют пенополистирол или пенопласт и влагостойкую мембрану.

Как происходит монтаж утеплителя?

  1. Перед установкой в плите теплоизоляции делают вертикальные прорези под дюбеля кронштейнов. Далее плиту навешивают снизу вверх.
  2. Снаружи внахлест (не менее 10 см) раскатывают мембрану и временно закрепляют.
  3. Дрелью высверливают отверстия в стене через слои утеплителя и закрепляют тарельчатыми дюбелями. Для одной плиты необходимо 5 креплений, расположенных не ближе 5 см от краев.
  4. Плиты навешивают в шахматном порядке так, чтобы между ними не было зазоров более чем на 2 мм.
  5. Если необходимо подрезать плиту, используют специальный нож. Ломать не стоит из-за особенностей структуры пенопласта и полистирола.
  6. Установка уплотнителя должна проходить параллельно с креплением декоративных керамогранитных плит, чтобы порывом ветра легкий изоляционный материал не сорвало со стены.

Если планируется установить 2 слоя утеплителя, первый крепится по правилам с помощью 3 тарельчатых дюбелей, второй — 5 по инструкции монтажа вентилируемого фасада из керамогранита. Слои кладутся так, чтобы швы первого были закрыты цельным листом второго.

Комплект вентфасада состоит из металлического каркаса, утеплителя и декоративных плит. Монтаж осуществляется таким образом, чтобы в свободных зазорах между стеной и изоляцией, изоляцией и облицовкой циркулировал воздух.

Правильно смонтированный вентфасад прослужит не один десяток лет без необходимости ремонта.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

  • Для закрепления кронштейна на несущей стене используется анкерный дюбель.
  • При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

  • Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
  • В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
  • Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

  • Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
  • Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
  • Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

  • Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
  • Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
  • Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
