Виды и типы розеток: от классических образцов до современных многофункциональных моделей

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

  1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
  2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

Какие бывают розетки

  • Телекоммуникационная (для интернета, для телефона), сюда же подключается роутер, соответственно, открывается выход в интернет для смартфона, планшета;
  • Электрическая (выпускается в каждой стране согласно стандартам, например, британский, австралийский и т.п.). Сюда же относятся и выключатели, например, нажимная кнопка, поворотная, роторная, поворотно-нажимная и т.п.;
  • Телевизионная имеет специальный выход для подключения TV-кабеля;
  • Розетка под датчик движения;
  • Комбинированные розетки, на панели имеется несколько различных выходов. Если сомневаетесь, какой лучше купить тип, тогда выбирайте с функцией комбинирования.

Компьютерные розетки отличаются скоростью передачи данных. Существует три категории: Cat.5 (скорость до 100 Мбит/с); Cat.5е (в пределах 100– 1000 Мбит/с); Cat.6 (наиболее продвинутый тип, способный передавать информацию до 1000 Мбит/секунду).

Другая градация может быть сделана, основываясь на типе монтажа: внешние КРЗ размещают на поверхности, а также внутренние, они устанавливаются в коробке, которую помещают вглубь стены. Модели, в которые входит контактная плата и разъёмы, снабжённые экранированием, называются встроенными.

Другие устройства имеют отдельно лицевую панель и внутренний модуль, что даёт возможность делать любые комбинации «UTP» и «FTP».

На что обратить внимание при выборе устройства, это наличие дополнительных портов. Чем больше выходов, тем больше единиц техники можно будет подключить

Различные посты по категории и типу экранирования расширяют варианты подключаемых устройств.

Нельзя упускать из внимания наличие сертификации изделий, это не ограничит возможность совмещения с любым типом техники, а также обезопасит работу устройств.

Правила присоединения вилки С1-b

Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.

Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.

Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.

Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.

Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. При этом мало кто посмотрит в сторону бюджетного варианта, так как от столь «высококачественной» продукции зависит безопасность людей. Основные параметры, которые нельзя упускать из вида:

  1. Материал изготовления. Изделия не должны источать неприятный запах. В противном случае это негативно скажется на состоянии здоровья жильцов. Желательно отдать предпочтение керамике, так как она рассчитана на существенные нагрузки. Материал должен быть прочным и износостойким. Мягкое основание быстро деформируется и утрачивает первоначальные качества. Стоит внимательно ознакомиться с прилагаемой инструкцией. Там в обязательном порядке должно находиться описание химического состава товара.
  2. Тип проводки. Если в помещении уже проведена скрытая проводка, то стоит выбирать изделия со скрытым типом крепления. Они монтируются в коробочки и утапливаются в стены. Снаружи остается только декоративная рамка.
  3. Уровень безопасности. Ни в коем случае нельзя допустить, чтобы кого-то ударило током. Особенно это касается детей, любознательность которых может выходить за грани понимания. Для этого производитель оснащает некоторые модели защитными крышками или шторками. Если установка будет осуществляться в деревянные конструкции, то задняя стенка корпуса должна быть изготовлена из тугоплавкой пластмассы, керамики или металла. Легкоплавкие устройства устанавливать в дерево категорически запрещено, так как подобное решение может стать причиной возгорание.

Идеальная модель должна соответствовать таким критериям:

  1. Полное соответствие диаметру сечения и нагрузке проводов.
  2. Иметь качественную изоляцию.
  3. Соответствовать условиям окружающей среды.
  4. Осилить суммарную потребляемую мощность одновременно включенной электротехники.
  5. Выпускаться с учетом требований пожарной безопасности.

Какие розетки (типы вилок) бывают в разных странах

Разные страны, отличаются не только площадь занимаемого пространства на земле или количеством населения. Различий между ними очень много. Данный аспект относиться и к штепсельным розеткам, которые используются только для определенной страны.

Основные типы розеток:

  • Европейская (евророзетка);
  • Английская
  • Американская (США);
  • Французская;

Во многих странах Европы, для подключения электроприборов используются вилки с круглыми штырьками. Данные розетки бывают двух видов. Обычная – (розетка без заземления), оснащена двумя штырьками, расположенными от центра на расстояние 19 мм. И с заземлением – расположенными горизонтально штырьками и вертикально расположенными заземляющими контактами.

Английская розетка, представлена в виде трех прямоугольных штырьков, два их которых расположены горизонтально в нижней части розетки, и один расположен вертикальной в верхней части.

Американская розетка, выполнена в виде двух расположенных параллельно плоских контактов, один из которых немного меньше по ширине. Существуют такие розетки и с заземлением, которое подключается посредством третьего заземляющего контакта полукруглой формы. Данные виды розеток, широко применяются в Японии.

Бытовая техника во Франции, подключается вилкой, которая состоит из двух расположенных параллельно круглых штырька и одного отверстия для заземления. Розетка выполнена с двумя отверстиями и одним штырьком.

В других странах существуют различные виды розеток с вилками, которые оснащены тремя штырьками и отверстиями. Единственное отличие, это в форме и расположении данных штекеров.

Таблица брендов из нашего рейтинга

Название бренда
Отличительная особенность
Цена розеток
Страна
Merten
Известный бренд, страна сборки Германия
От 250 руб.
Германия
Gira
Лидер европейского рынка
От 350 руб.
Германия
Jung
Доступные премиум модели
От 100 руб.
Германия
Berker
Страна сборки, большой выбор, доступная цена
От 120 руб.
Германия
Fede
Классический дизайн
От 600 руб.
Испания
Fontini
Самые дорогие розетки, ретро стиль
От 1000 руб.
Испания
Schneider-Electric
Высокое качество и уникальный дизайн
От 50 руб.
Германия
Legrand
Сочетание качества, дизайна и приемлемой цены
От 100 руб.
Франция
Bticino
Большое внимание дизайну
От 500 руб.
Италия
ABB
Самые популярные в России
От 150 руб.
Швейцарско-шведская
DKC
Стильный небольшой ассортимент, дорого
От 200 руб.
Россия
Anam
Лидер бюджетного ценового сегмента
От 50 руб.
Южная Корея
Wessen
Немецкое качество по доступной цене
От 100 руб.
Германия
Makel
Простые и прочносные изделия
От 80 руб.
Турция
Lezard
Легкий монтаж, недорого и качественно
От 100 руб.
Россия
GUSI
Стильный дизайн, много цветов и форм
От 70 руб.
Россия
Белоруссия
Самый бюджетный вариант
От 30 руб.
Белоруссия

Какая вилка лучше?

Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.

Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.

Единственное слабое место у подобного изделия – это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.

Тип В

Данный тип также как и предыдущий, используется в Канаде и США, а также в Японии. Именно эти розетки и вилки применяются для подключения мощных бытовых приборов, с потреблением тока до 15 А. Данный тип, помимо обозначения В, в некоторых каталогах также обозначают Class I или по международному коду NEMA 5-15. Можно сказать, что в Канаде и США тип В пришел на смену типу А. В старых домах, конечно по прежнему распространен старый тип А, без контакта «заземления» по середине, а в новостройках вы вряд ли встретите что-то кроме типа В. Промышленностью давно уже выпускаются электроприборы только с современной вилкой типа В, поэтому не редкость увидеть в старом доме современный электроприбор, но со спиленным третьим выводом, чтобы можно было подключить его к старой электрической розетке.

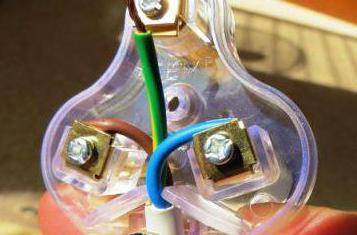

Присоединение провода к вилке С5 и С6

Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. – до 20 мм. Это связано с технологией подсоединения.

Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.

Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.

Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.

Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации

Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора

Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.

Когда мы рассказывали о том, то вкратце остановились на обзоре разновидностей устройств. Существует широкий ассортимент типов и видов электрических розеток, однако в бытовых условиях чаще всего используют штепсельные модели. Далее мы расскажем, какие бывают разновидности изделий в России и других странах мира.

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

  1. На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
  2. В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.
  3. Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов – четыре. Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
  4. Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
  5. Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности – IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

  1. Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
  2. Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
  3. Большое значение имеет наличие или отсутствие заземляющего контура.
  4. Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
  5. Материал, из которого изготовлена розетка, должен быть негорючим.

Какие розетки (типы вилок) бывают в разных странах

Разные страны, отличаются не только площадь занимаемого пространства на земле или количеством населения. Различий между ними очень много. Данный аспект относиться и к штепсельным розеткам, которые используются только для определенной страны.

Основные типы розеток:

  • Европейская (евророзетка);
  • Английская
  • Американская (США);
  • Французская;

Во многих странах Европы, для подключения электроприборов используются вилки с круглыми штырьками. Данные розетки бывают двух видов. Обычная – (розетка без заземления), оснащена двумя штырьками, расположенными от центра на расстояние 19 мм. И с заземлением – расположенными горизонтально штырьками и вертикально расположенными заземляющими контактами.

Английская розетка, представлена в виде трех прямоугольных штырьков, два их которых расположены горизонтально в нижней части розетки, и один расположен вертикальной в верхней части.

Американская розетка, выполнена в виде двух расположенных параллельно плоских контактов, один из которых немного меньше по ширине. Существуют такие розетки и с заземлением, которое подключается посредством третьего заземляющего контакта полукруглой формы. Данные виды розеток, широко применяются в Японии.

Бытовая техника во Франции, подключается вилкой, которая состоит из двух расположенных параллельно круглых штырька и одного отверстия для заземления. Розетка выполнена с двумя отверстиями и одним штырьком.

В других странах существуют различные виды розеток с вилками, которые оснащены тремя штырьками и отверстиями. Единственное отличие, это в форме и расположении данных штекеров.

Рейтинг качественных штепсельных розеток

Universal Олимп О-0028 (15529645)

Российский бренд выпускается на территории Поднебесной. К продукции претензий нет, несмотря на более чем приемлемую стоимость продукта. В основе лежит использование латунных контактов, которые обеспечивают большую пропускную силу тока. Производитель предоставляет на свою продукцию гарантию в три года. С функцией заземления. Устанавливается открытым способом. Подходит как для квартир, так и для офисных помещений. Однопостовая. Корпус выполнен из прочного пластика. Цвет – белый, универсальный. Размеры компактные. Степень защиты – IP20.

Universal Олимп О-0028 (15529645)

Достоинства:

  • соответствует европейским стандартам качества;
  • винтовой тип зажимов;
  • контактные группы латунного типа;
  • маркировка на корпусе;
  • предусмотрено заземления;
  • срок эксплуатации – 50000 циклов;
  • сечение от 0,1 до 2,5 кв.мм.

Недостатки:

Schneider Electric 3-m ОП Этюд, SchE PA16-012B, 401803 (15788784)

Модель пользуется огромной популярностью благодаря компактности, привлекательному внешнему виду и простоте установки. Прибегать к посторонней помощи не потребуется. Тип монтажа – открытый. Количество гнезд – 3 единицы. Реализуется в сборе. Отсутствует необходимость в приобретении дополнительных комплектующих. Вес изделия 140 грамм. Параметры – 155х79х52 мм. Французский бренд выпускается отечественной компанией. Качество контролируется на всех этапах производства.

Средняя стоимость – 263 рубля.

Schneider Electric 3-m ОП Этюд, SchE PA16-012B, 401803 (15788784

Достоинства:

  • надежность;
  • безопасность;
  • функциональность;
  • практичность;
  • осилит большое номинальное напряжение;
  • отличное соотношение цены и качества;
  • качество используемых материалов;
  • износостойкость.

Недостатки:

Ionich б/з, белая, еврослот 1417 (15867360)

Накладная розетка от проверенного временем китайского производителя устанавливается открытым способом. Устройство на 2 гнезда. Реализуется в полной сборке, поэтому установка не вызывает сложностей. Цвет – белый. Рамка идет в комплекте. Максимально допустимый показатель тока – 16 А. Пользуется огромной популярностью у отечественного потребителя благодаря оптимальному соотношению цены и качества. Можно приобрести в любой специализированной торговой точке.

Цена покупки – 125 рублей.

Ionich б/з, белая, еврослот 1417 (15867360)

Достоинства:

  • универсальность;
  • удобство в использовании;
  • простота установки;
  • долгий срок службы;
  • безопасность.

Недостатки:

2П+3 бук TDM Ладога SQ/1801/0034 (15516537)

Приспособление предполагает накладной способ монтажа. Рассчитано на одно гнездо. Степень защиты – IP20. Сделано под бук, что отлично смотрится в современном интерьере. Относится к категории силовых. Крышка и заземление не предусмотрены. При изготовлении корпуса используется качественный АБС – пластик. Конструкция не относится к категории модульных. Габариты: 64х64х43 мм. Считается лучшим бюджетным вариантом исходя из заявленной стоимости.

Цена приобретения – 152 рубля.

2П+3 бук TDM Ладога SQ/1801/0034 (15516537)

Достоинства:

  • удобство в использовании;
  • долговечность;
  • прочность используемых материалов;
  • простота монтажа;
  • безопасность.

Недостатки:

Светозар_Гамма SV/54107/DM (13667298)

Продукт от отечественного производителя, сборка которого осуществляется на территории Поднебесной. Двойная модель. Допускается установка только внутри отапливаемых помещений. Основание огнестойкое, выполнено из прочной керамики. Полная безопасность гарантирована. Присутствует заземление, что сводит на нет возможность поражения электрическим током. Цвет – темно–серый. Максимально допустимое напряжение – 250 В. Прослужит не менее пяти лет.

Средняя стоимость – 133 рубля.

Светозар_Гамма SV/54107/DM (13667298)

Достоинства:

  • необычное дизайнерское решение;
  • безопасность;
  • практичность;
  • износостойкость;
  • долговечность;
  • эффективное цветовое решение;
  • поверхность блестящая, гладкая;
  • наличие двух гнезд;
  • корпус выполнен из добротного поликарбоната;
  • надежность.

Недостатки:

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

  1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

  1. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

  1. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.
  1. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

  1. Устройство с функцией автоматического выталкивания вилки.

  1. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

  1. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

Как выбрать и где купить

Изначально необходимо понимать, сколько и какие розетки должны быть установлены в помещении в настоящий момент и в перспективе. Этот этап становится ясным на моменте подготовки к строительству или ремонту. Специалисты также рекомендуют приобретать устройства с хорошими характеристиками в разрезе объема и расстояния передачи данных. Так, на сегодня актуальными являются Cat.5t и Cat.6 в связи с тем, что технологии в сегодняшнем мире развиваются очень стремительно.

Кроме установки информационных розеток стоит предусмотреть соответствующие по дизайну и функционалу электроустановочные компоненты:

  • розетки (для ТВ, с подсветкой, с таймером, с USB и др);
  • тип розеток (британский, для США, евровилка и др.);
  • выключатели (перекидной, с качающейся клавишей, реверсивный, светорегулятор, акустический и др.)

Здесь логично продумать, сколько розеток нужно для ПК. Стационарный компьютер потребует минимум пяти: для монитора, системного блока, интернета, МФУ, акустики, источника искусственного света и т.д. Лучше, если вся схема будет собрана в рамках одного дизайна: цвет, форма, обработка лицевой панели и рамки.

На что еще обратить внимание при покупке:

  • качество пластика (отсутствие химического запаха, прочность, эргономичность);
  • цветовая индикация для обозначения схемы сборки;
  • наличие инструкции по установке и др.

Какой фирмы лучше купить? На сегодня лучшие производители: Legrand, SchneiderElectric, Simon, ABB, Werkel. Популярность моделей объясняется сочетанием цены и качества, а также широким модельным рядом и дизайнерскими решениями, позволяющими использовать продукцию для различных условий. Однако популярность также набирают китайские и российские производители, создавая изделия под запросы современного покупателя.

Заключение

Розетки – очень нужный и важный элемент в любой квартире и загородном доме. Без них невозможно включить телевизор или электрочайник, утюг и или микроволновую печь. Несмотря на элементарность конструкции, к ее выбору стоит подходить очень серьезно. Большую роль играет максимально допустимая нагрузка. Выбор настолько велик, что можно потеряться в разнообразии. Продукция отличается материалом изготовления, функционалом, характеристиками, уровнем защиты, наличием дополнительных опций. Если приобрести неправильную модель, то можно столкнуться с такими проблемами:

  1. Возгорание электрической проводки. Это произойдет при неправильно выбранной нагрузке.
  2. Воспламенение корпуса. Факт свидетельствует о покупке некачественного товара. Может вилка болтаться в гнезде, что вскоре приведет к расшатыванию основания.
  3. Некачественное крепление. Может стать причиной несчастного случая, если нечаянно дотронуться до такой конструкции.

Розетки должны идеально вписываться и в интерьер помещения, тем более что можно выбрать продукцию в любом стиле и цветовом решении. Главное, чтобы используемый для изготовления материал не имел неприятного запаха, был экологически чистым, прочным и долговечным.
