Виды фундаментов под кирпичный дом
Чтобы создать надежный фундамент для кирпичного дома на долгие годы, стоит заранее рассмотреть все существующие варианты выполнения такой деятельности
Важной особенностью успешного проведения строительства становится оценка масса будущего строения. Фундамент для кирпичного дома ложится в основу сооружения значительной массы
Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства. Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным.
Типы и виды фундамента под дом
Распространено два варианта подготовки к строительству основания под кирпичный дом:
- С рытьем котлована при планировании строительства массивного сооружения в два и более этажа с подземным уровнем или подвалом
- Только с рытьем траншеи при планировании строительства дома в 1-2 этажа без подземных уровней
В любом варианте изготовлении фундамента под дома из кирпича потребуется соблюдать перечень обязательных условий и требований. В этот перечень входит:
- Определение физико-механических характеристик грунта
- Глубина промерзания грунта
- Уровень грунтовых вод
- Рельеф территории проведения строительства
Такую работу могут выполнить специалисты. Это станет гарантией получения полной и достоверной информации.
В случае, если профессионала по разным причинам вызвать не удается, можно использовать стандартные правила, какой фундамент лучше при различных обязательных параметрах:
- Так, фундамент для кирпичного дома на сухих, не пучинистых и песчаных грунтах может быть ленточным любого типа. В том числе может создаваться монолитный, сборно-монолитный и сборный фундамент под кирпич.
- На не просадочном глинисто грунте лучше всего показывает себя бутобетонный ленточный фундамент под кирпич.
- При строительстве дома на подвижных, пучинистых и просадочных грунтах оптимальным вариантом становится плитный или сплошной фундамент под дом из кирпича
- Свайный вариант основания может использоваться практически на любом типе грунтов.
Вид фундамента выбирается и в зависимости от типа возводимого строения:
- Простые по форме и компактные по площади строения из кирпича могут возводиться на монолитных и сплошных фундаментах.
- На слабом грунте и при больших нагрузках нужно использовать свайное основание для строения.
- Ленточный вариант оптимален при строительстве большого по площади, в том числе дома с подвалом и цокольным этажом.
Определенные правила существуют и в отношении глубины заложения фундамента под кирпичный дом. В этом случае он располагается на разной глубине в зависимости от сочетания таких параметров, как уровень пучинистости грунта, его состав на уровне промерзания, глубины залегания подземных вод.
Если нужен надежный, важно помнить, что кирпичный дом имеет большую массу и склонен к усадкам. Большая толщина стен требует формирования надежного фундамента, который легко выдерживает значительную нагрузку
Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции.
Пошаговая инструкция по монтажу МЗЛФ
Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.
Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.
Эти действия, как и создание проекта, должен выполнять подготовленный специалист.
Дальнейшие действия выполняются поэтапно:
Разметка поверхности
На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.
Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.
Подготовка траншеи
После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.
Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.
Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

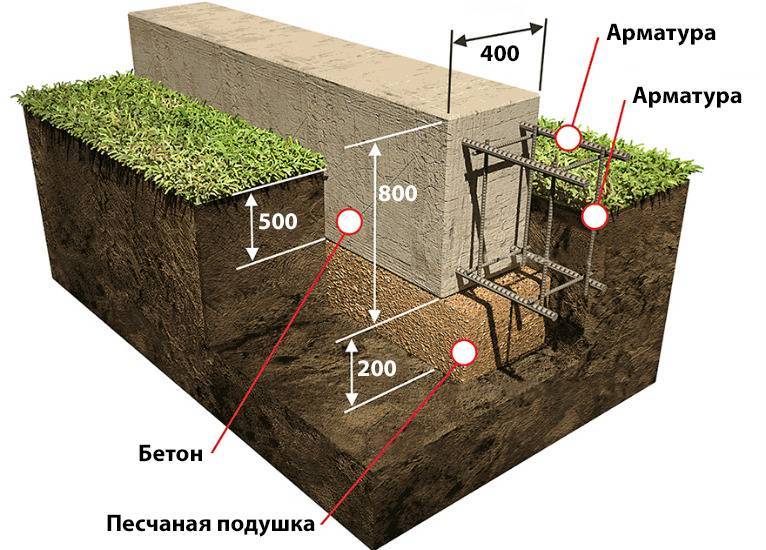

Подушка под ленточный фундамент
Песчаная подушка выполняет несколько функций:
- Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
- Выполнение дренирующих функций.
- Прием нагрузок пучения и перераспределение их по всей длине ленты.
Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.
Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

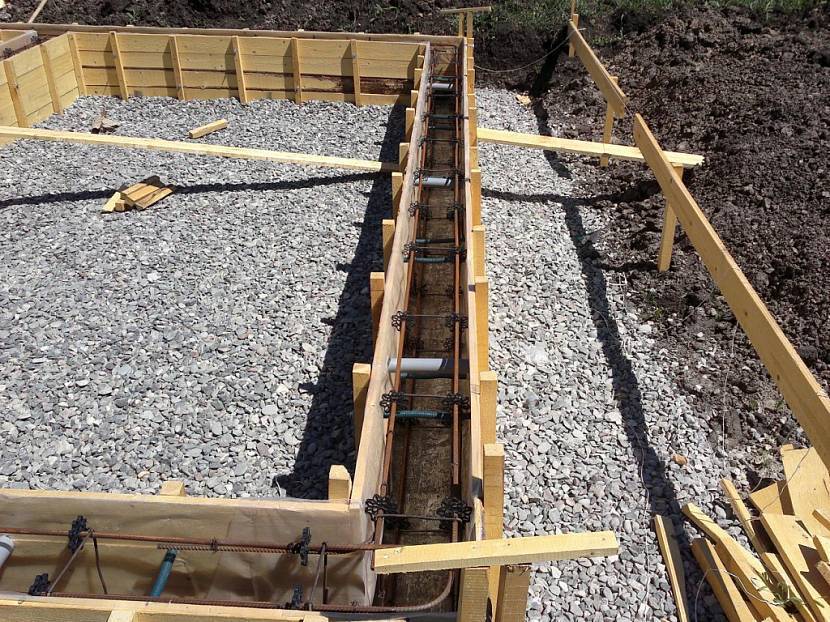

Монтаж опалубки
ОпалубкуЧем выше лента, тем толще доски
При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.
Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.
Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.
Армирование
Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.
Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.
Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.
Вязка арматуры
Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.
Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.
Получается прочное и плотное соединение.
Выбор бетона для заливки
Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.
Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.
Использование бетона М200 гарантированно обеспечит нужное качество материала.
Заливка
ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты
Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.
В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.
Преимущества и недостатки
Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.
К общим достоинствам всех типов свай следует отнести следующие:
- Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.
Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.
- Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
- Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
- Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.
Недостатки свайной технологии:
- Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
- Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.
Для частного дома
Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.
Преимущества свайной технологии для частного строительства:
- возможность закладки фундамента своими руками (винтовые, набивные сваи);
- при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
- ремонтопригодность.
Почему не стоит строить частный дом на свайном фундаменте:
- значительные теплопотери за счет подъема дома над уровнем земли;
- трудоемкая процедура инженерных расчетов;
- на участке наблюдается высокая сейсмическая активность.
Разных видов свай
Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:
| Тип опор | Преимущества технологии | Недостатки технологии |
| Забивные железобетонные |
|
|
| Забивные стальные |
| |
| Забивные деревянные |
|
|
| Буронабивные |
|
|
| Винтовые металлические |
|
|
| Винтовые железобетонные |
|
|
Какой вид фундамента выбрать?
Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.
Столбчатые опоры
По типу конструкции все основания подразделяют на:
- ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
- свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
- свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
- столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
- плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения
Свайно-ростверковый фундамент
Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.
Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.
Плитное основание
Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.
Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.
ВИДЕО: Выбор фундамента для дома
Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы
Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)
Свайные типы фундаментов
Существует три типа свайных фундаментов. Все они заглубляются в грунт на большую глубину, а сверху связываются между собой ростверками, образуя цельный каркас. Сваи-стойки вбиваются или впрессовываются до плотной материковой породы. В частном строительстве достаточно глубины 4 – 6 м. Висячие сваи не достают до этих слоев и вбиваются в уплотненный грунт. Винтовые сваи делают из металлических труб, имеющих на конце шнек в виде винта. Их в грунт не вбивают, а вворачивают подобно винту. Обычно сваи делают из железобетона или стали. Главный недостаток свайного фундамента – это потребность в сваебойной технике. Такой вид фундамента единственно возможный в мерзлотных и подвижных грунтах.
Свайный фундамент с монолитным ростверком.
На любом виде фундамента устраивают цоколь. Стены начинают класть уже на него. Чаще всего цоколь делают из кирпича по гидроизоляции. Цоколь всегда немного шире стен и уже фундамента. Главная функция цоколя – защита стен от сырости и устройство вентиляции в подвальных помещениях. Кроме того, эта конструкция позволяет соорудить лаги для пола. Гидроизоляция у фундамента бывает вертикальной и горизонтальной. Она обеспечивает защиту от проникновения влаги к стенам из земли.
Зная особенности всех типов фундаментов, достаточно легко можно определиться с выбором наиболее подходящего для своего дома. Следует сказать, что самыми дорогими типами являются монолитные фундаменты, так как требуют большого количества материала. Дешевле других столбчатые и винтовые свайные, но они имеют ограничения по типу грунта. Выбирая тот или иной вид фундамента, нужно помнить, что он является основой здания, а от его качества зависит безопасность и долговечность всего строения.
Виды ленточного фундамента
Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:
1. Цельнолитой
Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.
Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.
Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.
Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru
2. Сборный
Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.
Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.
Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info
3. Мелкозаглубленный фундамент
Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.
Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период
При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды
К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.
Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru
4. Ленточный фундамент глубокого залегания
Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.
Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.
Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru
Плюсы и минусы ленточных фундаментов, изготовленных из различных материалов
Преимуществом монолитного ленточного фундамента, возводимого на основе арматуры и бетонной смеси, является возможность придавать ему любую необходимую конфигурацию при условии правильно уложенной опалубки и установки надежной арматуры. Сборные ленточные фундаменты, изготавливаемые из бетонных блоков, возводятся быстрее монолитных. Такие конструкции отличаются высокой прочностью, а наличие пазов в некоторых блоках дополнительно увеличивает надежность основания. Кроме того, бетонный фундамент хорошо выдерживает низкие температуры и устойчив к морозам. Если при возведении основания были соблюдены строительные нормы, он не деформируется и не трескается со временем. Ленточные основания возводят на любых грунтах и в любых климатических условиях. Недостатками монолитных ленточных оснований считаются трудоемкость процесса укладки и длительность сроков возведения. Чтобы основание получилось достаточно прочным, требуется проводить укладку в теплое время года. Кроме того, на возведение такого вида основания требуется большой расход материала и привлечение специальной техники.
Что касается сборных ленточных оснований, среди минусов отмечают довольно высокую стоимость и сложности в обустройстве гидроизоляции. Здесь также не обойтись без специальной техники, что усложняет процесс возведения. К тому же такой вид фундамента может впоследствии давать усадку.
Порядок выполнения работ
Пошаговая инструкция по обустройству ленточного фундамента своими руками выглядит следующим образом.
Подготовительные работы
С чего следует начать? Правилами строительства ленточного фундамента определено, что действовать рекомендуется поэтапно, и первым этапом строительства будет выполнение необходимых расчетов. В этом имеется своя спецификация, так что эту работу, чтобы не допустить ошибок, следует поручить опытным специалистам.
Теперь необходимо выполнить разметку строительного участка, чтобы точно знать, как выглядит ваш ленточный фундамент. Место под застройку очищается от мусора, поверхность почвы выравнивается. При устройстве разбивки необходимо учесть толщину опалубочной конструкции, какой глубины должен быть фундамент, возможность устройства пола.
Последовательность работ следующая:
- намечаются угловые участки;
- уточняется ровность их расположения и расстояния;
- натягивается шнур;
- сверяются диагонали получившегося периметра;
- пошагово размечаются внутренние стены, веранда, крыльцо.
Начинаем копать траншею, которая должна точно соответствовать разметке. Если ленточный фундамент предполагается на песке, то все работы лучше выполнять вручную. При земляных работах следите, чтобы соблюдалась вертикаль стенок траншеи. На сложных участках подготовительные работы под заливку ленточного фундамента ведутся с бурением под сваи.
На дне траншеи устраивается песчаная подушка, помогающая правильно перераспределять нагрузку на основание. На не укладывается гидроизоляционный материал, защищающий от влаги. Материал следует завернуть на стены траншеи по 15 – 20 см.
Опалубка
Как правильно сделать опалубочную конструкцию? Ее можно сбить из подготовленных досок, которые в последующем демонтируются. Второй вариант – опалубка несъемная, в дальнейшем выполняющая роль утеплительного материала.
Сборно-щитовая конструкция должна возвышаться над грунтом на высоту 35 – 40 см, чтобы была возможность устроить цоколь. Щиты фиксируются поперечинами и стойками, скручиваются проволокой, чтобы не расходились. Многих интересует вопрос, можно ли сделать отверстия в ленточном фундаменте для коммуникаций и заземления. Для прокладки труб это возможно, а вот заземляющий провод лучше прокладывать с наружной части. Устанавливая опалубку для ленточного фундамента, необходимо периодически контролировать ее ровность, устранять уступы, чтобы поверхность основы получилась гладкой.
Несъемная опалубка устраивается из пенополистирольных блоков, установленных друг на друга. Она же будет являться и утепляющим материалом для каменного ленточного фундамента. Кстати, в помещениях можно заливать стяжку с системой теплого пола – потерь энергоресурсов не будет.
Армирование
Чтобы ленточный фундамент был сделан от «а» до «я», рекомендуется устроить каркас из арматурных прутьев. Заготавливаются решетки, прутья крепятся проволокой, чтобы исключить прерывистость в каркасе ленточного фундамента. Если в опалубке планируется укладка утеплителя, то арматурные обрезки должны войти в него, чтобы каркас закрепился еще надежней.
Бетонирование
Под какие стены закладывается ленточный фундамент, нам уже известно, с подготовительными работами тоже разобрались. Остается ответственный этап – заливка траншеи бетоном. Эту работу следует выполнять за один раз, но в таком случае бетон придется приобретать в готовом виде с доставкой на площадку. Если есть определенные особенности (удаление завода, недостаточно финансовых средств), то бетонирование ленточного фундамента выполняется поэтапно, ровными слоями. В каждом из случаев придется выполнять трамбование, чтобы удалить из раствора воздушные пузыри. В разрезе ленточный фундамент должен выглядеть сплошным монолитным камнем.
Часто возникают вопросы: сколько сохнет или сколько «отстаивается» бетонный фундамент? Не менее четырех недель при благоприятных климатических условиях. Судя по отзывам частных застройщиков, кому довелось заливать ленточный фундамент, это срок может быть увеличен.
