Основные характеристики винтовых свай с диаметром 108 мм, цена и сфера применения

Рейтинг продукции среднего ценового сегмента

Bau SVKS T/4 76*1200 mm (82262717)

Товар изготавливается на отечественных производственных мощностях. Сфера применения – оформление фундамента для возведения настилов, террас, продуваемых ограждений, открытых дорожек. Относится к категории конусно-спиральных. Оснащен кованым наконечником и многовитковой спиралью. При изготовлении используется стальная труба толщиной 3 мм. Параметры изделия – 1200*76 мм. Вес – 6,178 кг. Производитель наносит на продукцию горячую оцинкованную защиту, причем как с внешней, так и с внутренней стороны. На срок эксплуатации оказывает влияние степень агрессивности почвы, но он не может быть менее 100 лет.

Предусмотрено болтовое соединение, которое считается самым удобным. Работы по сварке и обрезке не нужны. Фиксация происходит «труба в трубу» с использованием болтов М12 и гаек. Можно прибегнуть к помощи U-образных оголовок-проушин.

Вкручивание осуществляется механическим или ручным способом. Идеальный вариант для монтажа в песок, супеси, суглинки, скальные почвы. Есть определенные ограничения по использования продукции. Не приемлют насыпные грунты, пылеватые пески, мягко-пластичные и текучие почвы.

Продавцы просят за продукцию 2308 рублей.

свая Bau SVKS T/4 76*1200 mm (82262717)

Достоинства

  • расширенный функционал;
  • широкий диапазон использования;
  • практичность;
  • скорость установки;
  • надежность;
  • долгий срок службы;
  • универсальность;
  • соотношение цены и качества;
  • положительные отзывы.

class=’s-article__points-list’>

Винтовая свая 108*2500 mm (82200301)

Продукция от отечественного производителя пользуется повышенным спросом благодаря соотношению цены и качества. Монтировать быстро и просто. Можно использовать ручной метод, но позволит сократить время оформления основания специализированная техника. Товар отливается надежностью и прочностью. Отзывы положительные. Проблем с приобретением не возникает. Вес изделия – 25,5 кг.

Средняя стоимость – 4923 рубля.

свая Винтовая свая 108*2500 mm (82200301)

Достоинства

  • качество защитного покрытия;
  • добротность используемого материала;
  • долгий эксплуатационный срок;
  • функциональность;
  • универсальность;
  • стойко выдерживает существенные температурные перепады.

class=’s-article__points-list’>

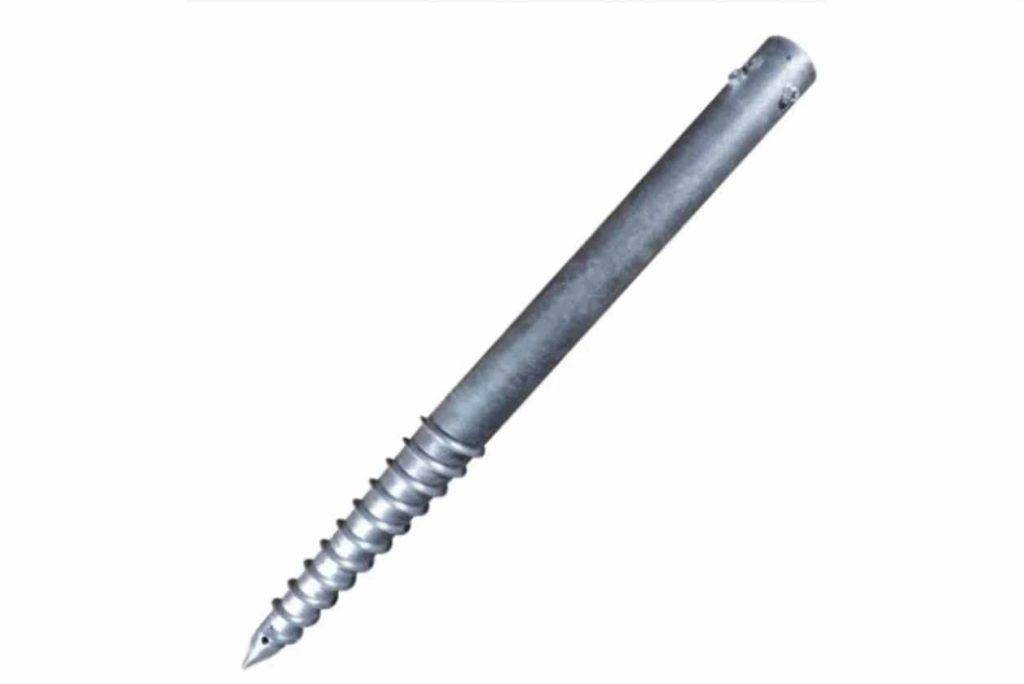

Bau SVKS T/4 89*1200 mm (82262718)

Конусно-спиральная свая изготавливается на российском предприятии. Имеет кованый наконечник и многовитковую спираль. Заглубление происходит быстро и без особых усилий. Предназначена для монтажа фундамента под настилы, террасы, открытые дорожки, теплицы и так далее. Толщина стальных стенок – 3 мм. В качестве покрытия выступает горячее цинкование. Прослужит верой и правдой не менее 100 лет. Необходимость в бетонировании отсутствует. Завинчивание происходит при помощи рычажной штанги либо специализированной техники.

Идеальный вариант для скальных почв, песка, суглинков. Не подходит для таких типов почв, как текучих, водонасыщенных, насыпных, мягко-пластичных. Часто применяется при возведении беседок, хозблоков из минибруса, ограждений из профлиста. Вес – 7,682 кг, диаметр – 89 мм.

Средняя цена – 2588 рублей.

свая Bau SVKS T/4 89*1200 mm (82262718)

Достоинства

  • функциональность;
  • практичность;
  • качество используемого материала;
  • надежность;
  • длительный срок службы.

class=’s-article__points-list’>

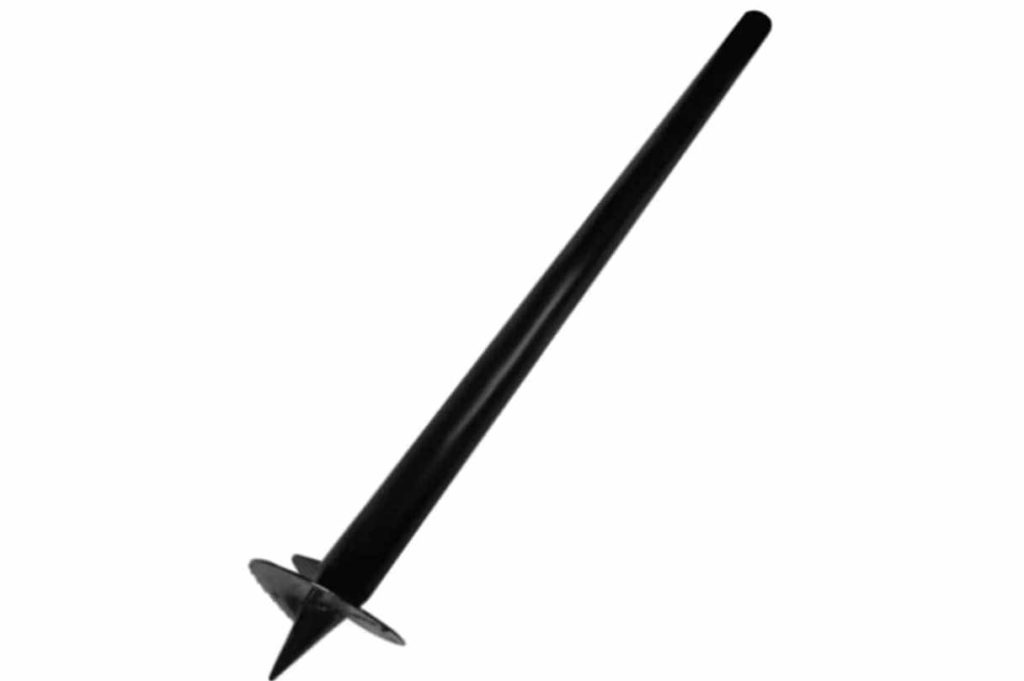

Свая винтовая 89*2000 (82021533)

Продукция от отечественного производителя пользуется большой популярностью благодаря надежности, долговечности и простоте в использовании. Вес – 14,6 кг, диаметр – 89 мм, длина – 2 м. Монтируется быстро, без привлечения посторонней помощи. Достаточно трех человек, чтобы осилить ручную работу. Можно воспользоваться техникой, если позволяют финансовые возможности. Отзывы о товаре положительные. Претензий нет. Брак в продажу не поступает.

свая Свая винтовая 89*2000 (82021533)

Достоинства

  • надежность защитного слоя;
  • долговечность;
  • скорость установки;
  • прочность;
  • универсальность.

class=’s-article__points-list’>

Как определить площадь свайной подошвы

Лопасти при ввинчивании в грунт, сдавливают его пласты и осуществляют почвенное уплотнение. Когда свая установлена, она начинает играть роль подошвы и воспринимает на себя нагрузку здания. Для расчета нагрузки, которую могут выдержать опоры-трубы, нужно вычислить площадь подошвы каждого изделия.

Вычисляемая площадь представляет собой окружность, и образуемая винтовой лопастью фигура – круг. Расчет основан на формуле:

S=πR².

Значение радиуса в данном случае равно удалению самой крайней точки на лопасти винта от оси сваи. Обычно завод-изготовитель винтовых изделий снабжает свою продукцию готовыми таблицами, в которых указана площадь подошвы каждого вида изделий.

Заводские сваи с остроконечной лопастью

От чего зависит допустимая нагрузка

Если давать определение понятию несущая способность, то она представляет собой максимально допустимое давление на элемент фундамента, которое он выдерживает. Расчетная нагрузка на одну винтовую сваю всегда должна быть меньше ее несущей способности. Равность значений нежелательна, поскольку стоит предусмотреть запас на случай возникновения непредвиденных обстоятельств.

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

  • диаметр трубы и лопастей;
  • прочность грунта основания;
  • длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти). Расчет выполняется по следующей формуле:

В этой формуле N -несущая способность винтовой сваи (сколько она способна выдержать), F — значение несущей способности (неоптимизированное), γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

  • 1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.
  • 1,25 при проведении испытаний с помощью сваи-эталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
  • При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,4-1,75 при количестве опорных элементов в пределах 5-20 штук.

Важно! Практичнее всего использовать второй способ т.к. полноценные геологические изыскания дороги, а самостоятельное изучение грунта на глубине вкручивания свай практически нереально

Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Чтобы найти F, потребуется выполнить вычисления по следующей формуле:

Здесь S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи. Для наиболее распространенных диаметров винтовой сваи можно воспользоваться таблицей ниже.

Диаметр винтовой сваи, мм

Насыпное основание без выполнения работ по уплотнению

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента.

Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

  • условия работы;
  • характеристики грунта;
  • глубина залегания лопасти (прибавляется боковое трение);
  • диаметр лопасти;
  • характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Несущая способность свай 89 и 108 мм при диаметре лопасти 300 мм в тоннах с учетом глубины залегания винта

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Инъекция и обработка свай

Так как стальная свая полая, даже с герметичным наконечником и оголовком она может покрыться влагой изнутри. Чтобы избежать этого, обычно столб изнутри заполняют бетоном, здесь может использоваться:

  • Пескобетон М300 или М400.
  • Товарный бетон, который заливается через воронку.
  • Сухая смесь, что превратится в цемент только при контакте с влагой.

Помимо того, что бетон защитит от влаги, он еще и повысит прочность столба, особенно если у того тонкие стенки (3–4 мм). Ведь нагрузка сильна — влияет пучение почв, движение подземных вод, агрессивность сред и влияние особенностей местности.

Также от коррозии защитит холодное или горячее цинкование, которое не решит проблему полностью, но может поддержать общую защиту снаружи. Дополнительно с классической антикоррозийной обработкой могут использоваться:

  • Стеклопластик, наносящийся на холодный цинк, увеличивающий устойчивость на 350–500 лет благодаря полной устойчивости электрохимической коррозии.
  • Полиуретановая эмаль с ресурсом в 30–75 лет, которой покрывают подлодки и ледоколы.
  • Двухкомпонентная эпоксидная или полиуретановая эмаль, наносимая на уже сделанный антикоррозийный слой. Ресурс устойчивости — минимум 100 лет.
  • Порошковые краски, защищающие на 15–30 лет.

Винтовые сваи — отличный выбор для свайного фундамента многих мало- и крупногабаритных построек. Они крепкие, устойчивые, их легко устанавливать, а прослужат они долго, особенно если их правильно укрепить и защитить. Обо всем этом подробно рассказывается здесь, поэтому найти качественные винтовые сваи будет нетрудно.

Технические характеристики

К техническим характеристикам винтовых свай относится:

  • длина и материал ствола;
  • диаметр ствола;
  • вид лопастей, способ их соединения с телом сваи.

Диаметр

Диаметр свайных стволов подбирают из стандартного ряда, соотнося с расчётной нагрузкой:

  • ᴓ89мм (лопасть ᴓ250мм) — под несущую нагрузку не выше 5 тонн (каркасно-щитовые строения в 1 этаж);
  • ᴓ108мм (лопасть ᴓ300мм) — под несущую нагрузку до 7 тонн (дома из бруса, пеноблоков, каркасные двухэтажные);
  • ᴓ133мм (лопасть ᴓ350мм) — под несущую нагрузку до 10 тонн (строения из кирпича, газобетона, швеллера).

Длина

Длину свай подбирают, основываясь на показателях плотности грунта (по таблице) и перепадах высот на участке застройки:

  • при залегании суглинков до 1 м от поверхности длина сваи — 2,5 м;
  • рыхлый грунт или плывун — длина сваи определяется по длине бура, достигшего плотных слоёв;
  • при перепадах высот рельефа длина свай может отличаться на 0,5 м для разных участков.

Количество опор и расстояние между ними

Оптимальное расстояние между опорами:

  • 2-2,5 м — для деревянных каркасов и блочных строений;
  • 3 м — для домов из бруса и бревна.

Важно: для обеспечения надёжности цоколь строения не должен подниматься над землёй выше, чем на 60 см, а длина сваи должна иметь запас 20-30 см. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:. Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

Произведя вычисления по формуле К = P*k/S, необходимо распределить положение свай в периметре для сбалансированности принимаемой ими нагрузки:

  • под каждый угол сооружения;
  • в местах пересечения несущих стен и внутренних перегородок;
  • у входной группы;
  • внутри периметра, руководствуясь шагом в 2 метра;
  • под печью или камином (не менее двух свай);
  • под несущими стенами со стороны балкона или мезонина.

К сведению! Объективные условия могут потребовать увеличения количества свай по сравнению с расчётным — такой запас прочности позволит не бояться перемен, возникающих в процессе эксплуатации.

Требования к качеству свай

Изделия должны соответствовать следующим требованиям:

Для изготовления винтовых свай надлежит использовать новую сталь не подверженную коррозийным изменениям.

Не допускается наличие на стержне сварных швов.

Лопасти должны иметь симметричную форму установленных размеров (диаметр от 30 см, толщина – не менее 0,5 см).

Учитывая, что винтовые сваи вкручиваются в почву с приложением значительных усилий, особенно это касается участков со слежавшимся или каменистым грунтом, особое внимание следует уделять прочности стержня. Все элементы свайного винтового фундамента должны пройти предварительную очистку пескоструйным аппаратом, а также обработаны специальными средствами для предупреждения развития коррозийных процессов. Тщательная обработка металлических элементов от коррозии поможет увеличить прочность и надёжность возведенного фундамента в целом

Тщательная обработка металлических элементов от коррозии поможет увеличить прочность и надёжность возведенного фундамента в целом.

Фундамент глубокого заложения

Другой вариант заложения свайного фундамента – глубокий. Для определения глубины пользуются также качественными показателями почвы, на которой возводится конструкция. При изысканиях выявляют максимально плотный грунт, на который опора будет надежной и устойчивой, в этом месте и ставят отметку глубины заложения.

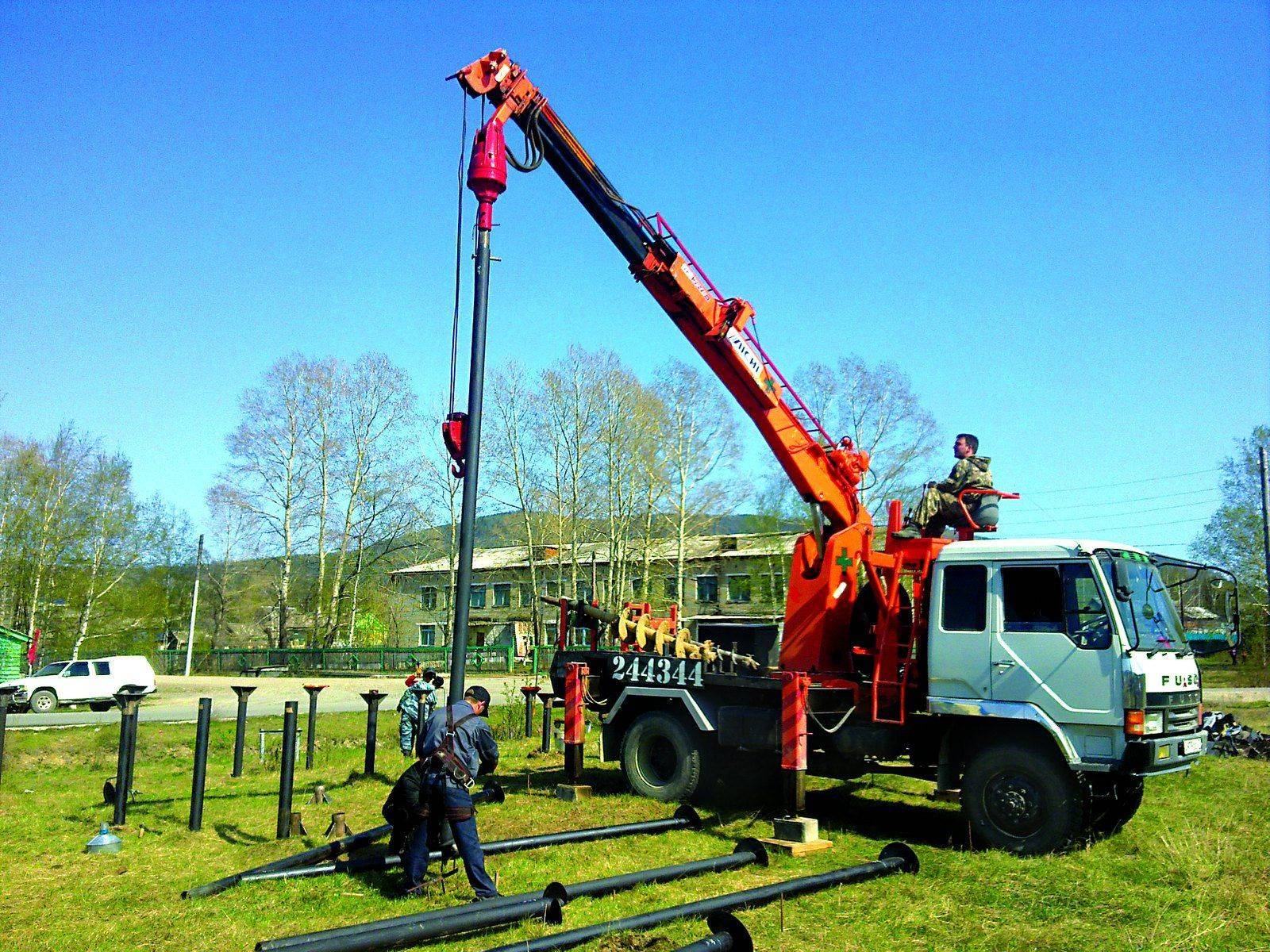

Бурение и установка свай бригадой рабочих.

Используется глубокий тип заложения в таких случаях:

  • когда необходимо возвести сооружения большой массы, высотных, построенных из кирпича;
  • когда уровень, на котором промерзает почва в данном районе не больше 2.5 метров;
  • расположение уровня вод в грунте меньше ГПГ.

Виды

Этот элемент фундаментной конструкции делится на четыре вида:

  1. С одной лопастью, которая закреплена в нижней части трубы.
  2. С двумя лопастями. По сути, это все тот же первый вариант, только на определенном расстоянии от нижней лопасти установлена еще одна. Эта модель имеет повышенную несущую способность, но вручную ее заглубить очень сложно.
  3. Узколопастные. Конструкция бура напоминает длинный конус с резьбой. Такие сваи применяются на каменистых грунтах.
  4. Небольших размеров две лопасти, идущие одна за другой и соединенные в одну конструкцию. Используют эту модель в регионах с вечной мерзлотой.

Взаимосвязь размеров и несущей способности сваи

В зависимости от типа конструкции сваи выбираются по параметру нагрузки:

  1. Для малонагруженных конструкций. Сюда подойдут однолопастные (диаметр лопасти до 500 мм, толщина лопасти до 6 мм, толщина стенки ствола до 4,5 мм) и многолопастные (диаметр лопасти до 300 мм, толщина лопасти до 5 мм, толщина стенки ствола до 3,5 мм). Оба типа могут применяться в ИЖС и для небольших промышленных объектов, где позволяет нагрузка.
  2. Для конструкций с большой нагрузкой. Однолопастные подойдут при условии диаметра лопасти от 400 мм, толщины лопасти от 6 мм, толщины стенки ствола от 4,5 мм; многолопастные с диаметром лопасти от 300 мм, толщиной лопасти от 5 мм, толщиной стенки ствола от 3,5 мм. Используются при возведении больших зданий в один или несколько этажей, крупных промышленных объектов.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

  1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
  2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
  3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.

Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

  • при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
  • коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
  • для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.

Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

  1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
  2. Используется опора модели 219 с диаметром подошвы 600 мм.
  3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

  1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
  2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
  3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.

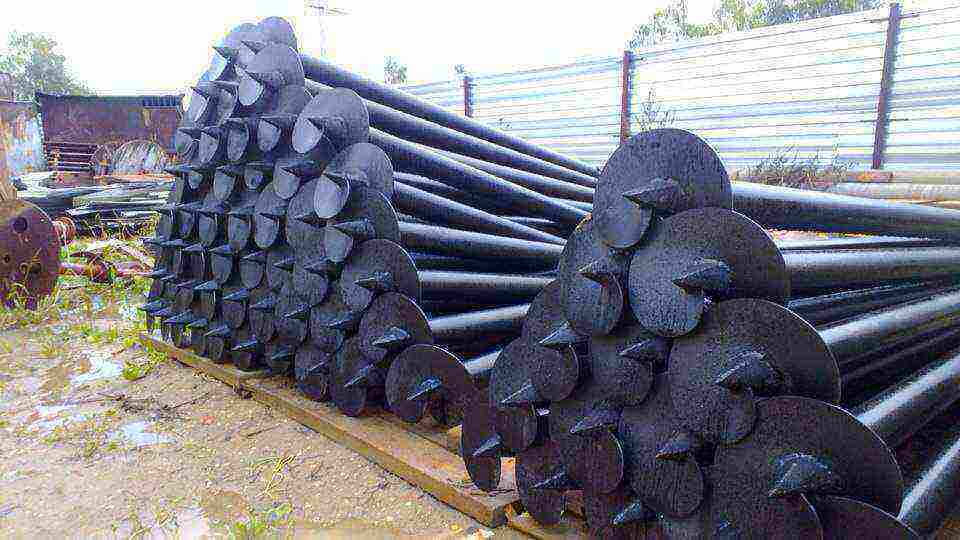

Винтовые сваи

Винтовые сваи

Типоразмер

В зависимости от нагрузок, которые будет испытывать свайный фундамент, а также в зависимости от состава грунта сваи выбираются по диаметру трубы.

Диаметр трубы, ммДиаметр лопасти, ммЗначение несущей нагрузки, кг
57150800
762003000
892504000-5000
1083005000-9000
13335014000

Что касается стенки трубы, то она выбирается из диапазона 3,5 — 6 мм и зависит от тех же нагрузок и твердости грунта. При этом необходимо добавить, что наконечник с лопастями изготавливается по разным технологиям. Они бывают литыми или сварными. Первые прочнее и надежнее, поэтому их чаще используют в твердых грунтах и вечной мерзлоте.

Усиление несущей способности ВС

Дополнительное усиление ВС заключается в том, что внутреннюю полость опоры заполняют жидким раствором бетона. После того как верхушки свай были срезаны до проектной отметки, внутрь стволов заливают бетон.

Сваю заполняют раствором слоями по 50 — 70 см. Каждый слой тщательно трамбуют. Если диаметр ствола позволяет опустить внутрь сваи гильзу электрического вибратора, трамбовку слоёв бетона делают без особых физических усилий. Через узкую горловину бетон трамбуют отрезком арматуры либо другим штырём.

В многочисленных источниках информации можно найти массу таблиц и справочного материала по определению несущей способности винтовых свай. Наряду с этим, будет полезно поинтересоваться у хозяев соседних домов, как ведут себя фундаменты их строений на винтовых опорах, и какого размера были применены ВС.

Винтовые сваи – что это такое?

Винтовые сваи для фундаментаВинтовые сваи для фундамента – это разновидность свай, заглубление которых в почву осуществляется путем соединения методов завинчивания, в противовес традиционному забиванию. Сваи винтовые отличает наличие лопастей на стволе, что делает возможным их установку, как специальной техникой, так и вручную.

Конструктивное устройство винтовой сваи

Конструктивные элементы винтовых свай

Устройство винтовой сваи не сложное и состоит из нескольких частей:

– труба (ствол). Верхняя часть трубы имеет технологическое отверстие для установки стержня, облегчающего завинчивание сваи;

– оголовок. Представляет собой металлическую площадку, которая закрепляется на верхней части ствола (трубы);

– лопасть. Спиралеобразный плоский элемент, расположенный на нижней части трубы.

Для защиты от коррозии свая имеет антикоррозионное покрытие. Материал подготовлен для сайта www.moydomik.net

Нормативы винтовых свай

Изготовление винтовых свай не регламентируется ГОСТом, однако ключевые нормативные положения содержатся в:

  • СП 50-102-2003;
  • СНиП 2.02.03-85;
  • (ТУ) 5264-006-05773342-2007 «Сваи стальные винтовые».

Отдельные элементы регламентированы:

  • качество металла:

    – ГОСТ 8732 – определяет качество конструкционных углеродистых сталей;

    – ГОСТ 19281 – определяет качество низколегированных и легированных сталей;

  • качество антикоррозионного покрытия (слой цинка):

    – ГОСТ 9.307-89 – определяет параметры оцинкования для горячего метода нанесения;

    – ГОСТ 9.402-2004 – определяет параметры оцинкования для холодного метода.

качество лопастей:
– ГОСТ 977-88 «Отливки стальные».

качество сварочных швов – соответствующими нормативными положениями.

При этом существует международный стандарт ICC AC358, на который опирается большинство производителей.

Таким образом, производство свай выполняется по ТУ (технические условия), которые разработаны конкретным производителем.

Маркировка винтовых свай

Обозначение должно включать следующую техническую информацию:

  • качество стали;
  • длина (в м.п.);
  • тип сваи (ВСЛ – предназначена для грунтов сезонного промерзания, ВСЛМ – для вечномерзлых грунтов);
  • наружный диаметр трубы ствола сваи (в мм.);
  • параметры наконечника: диаметр лопастей (в мм.), способ изготовления (литой или сварной), марка стали.

Проектирование фундамента на винтовых сваях осуществляется по СП 24.13330.2011.

Заключение

Составляя проект, выбирают параметры фундамента и придерживаются установленных значений. Только так можно добиться оптимального соотношения между качеством полученного результата и финансовыми затратами на строительство основания.

При этом расчет фундамента у неопытного застройщика может вызвать затруднения, что приведет к ошибкам и нарушениям технологии. Поэтому, собственнику, который не имеет опыта и квалификации в данной сфере, стоит доверить проектные расчеты профессионалам. Любые отклонения в процессе строительства должны быть согласованы с инженерами, которые проводили расчеты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
