Водяной насос для отопления: рассмотрим водяные насосы для отопления частного дома

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м

Ду25 с биметаллическими отопительными приборами – 2м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу.

Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос.

Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-​за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-​грязевик.

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы.

Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе.

На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально.

Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Установка отопительной системы и обслуживание

План монтажа системы отопления создается заранее. Это именно та работа, которую лучше доверить специалистам. Даже если знать предназначение каждого устройства и иметь к нему инструкцию, это мало чем поможет. Чтобы создать отопительную систему с высоким КПД, нужно обладать особыми знаниями, так как каждый элемент должен иметь определенное место. Кроме того, во время установки водяного насоса потребуются и дополнительные элементы: краны, фильтры, датчики, фитинги.

На рынке представлено много моделей водяных насосов, среди них есть и приборы промышленного назначения – они имеют гораздо большие габариты, но в то же время их возможности позволяют использовать данные устройства в системах отопления больших зданий. Поэтому будет не лишним проконсультироваться со специалистами по поводу выбора изделия, подходящего именно для конкретного дома.

В дальнейшем отопительная система требует регулярного обслуживания

Особенно важно это в том случае, если теплоноситель будет поступать из общего источника воды, не имеющего очистительных фильтров

Через определенный период во время работы водяного насоса может возникнуть шум. Пугаться этого не следует, так как чаще всего причиной его является наличие в системе отопления воздуха. Если перед первым запуском конструкции удалить из нее воздух, а затем делать это по мере необходимости, водяной насос шуметь не будет.Насос в системе отопления, смотрите видео:

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

• графита;
• керамики;
• карбида вольфрама;
• нержавеющей стали;
• оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.

Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

• высокий уровень КПД – 70-80%;
• минимальный гидроудар при запуске;
• возможность горизонтального и вертикального расположение двигателя;
• перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

1. Высокий уровень шума, не позволяющий использовать их в квартирах.
2. Необходимость замены уплотнительных дисков каждые 2-3 года.
3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.

Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

• бесшумность работы;
• компактные размеры;
• незначительное потребление электроэнергии (30-50 Вт);
• длительность работы без обслуживания;
• относительно небольшая стоимость;
• простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

• конструкционные ограничения по максимальной мощности;
• низкая ремонтопригодность;
• маленький КПД (40-60%);
• необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

Дорогой сегмент (от 10 000 руб.)

Дорогие насосы выполнены из высококачественных материалов, имеют автоматизированные системы контроля и управления, защиту от перегрева и токов блокировки. Они экономичные и долго служат.

Grundfos UPS 32-80 180

Плюсы

• Надежность
• Защита статора и обмоток двигателя

Минусы

Высокая цена

От 15 000 ₽

Эта модель  насоса для отопления частных домов выпускается в Дании. Его применяют в системах водоснабжения, кондиционирования, для устройства «теплого пола». Напорная характеристика – 8 м. Инновационная конструкция обеспечивает беспрерывную работу в течение 10 лет.

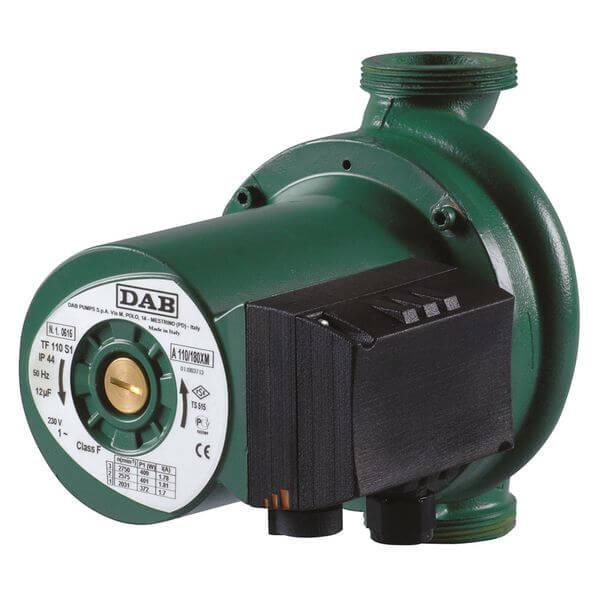

DAB A 80/180 XM

Плюсы

• Надежный
• Защита от перегрева
• Глухой фланец-заглушка в комплекте

Минусы

• Работает только на чистой жидкости
• Тяжелый (4,8 кг)

От 12 000 ₽

Итальянские производители гарантируют продолжительную эксплуатацию этого насоса для домашнего пользования за счет применения современных материалов. Гидравлический узел выполнен из чугуна, рабочее колесо – из технополимера, корпус двигателя — алюминиевый, вал, кожух статора и оболочка ротора – из нержавеющей стали. Двигатель работает на трех скоростях. Высокие технические параметры позволяют использовать его для отопления большого частого дома: напорная характеристика – 9 м; пропуская способность 145 л/мин.

Wilo Star-Z Nova

Плюсы

• Защита труб от бактерий за счет термической дезинфекции
• Латунный корпус с теплоизоляцией
• Устойчивость двигателя к токам блокировки
• Экономичный
• Ремонтопригодный
• Компактный
• Работа в жесткой воде

Минусы

• Напорная характеристика до 1,1 м
• Интервал температур рабочей жидкости от 0 до 70 0С

От 10 000 ₽

Насос германского производства занимает в рейтингах топовые позиции. Он рассчитан на расход жидкости до 0,4 м3/ч и подходит для систем отопления большого частного дома.  Особенность этой модели – усовершенствованное соединительное устройство, благодаря которому нанос подключают к питанию без дополнительных инструментов.

Особенности мокрых насосов

«Мокрые» насосы зачастую применяют в стандартных частных домах, где протяженность трубопровода не очень большая. Движение теплоносителя ускоряется за счет вращения ротора, оснащенного крыльчаткой. Механизм охлаждается и смазывается благодаря жидкости, внутри которой происходит вращение ротора.

Важным условием нормального функционирования насоса такого типа является монтаж с учетом горизонтального положения вала. Именно этот момент обеспечивает постоянное наличие водяной смазки, поступающей к подшипникам.

У мокрых насосов много плюсов:

• экономичность энергопотребления;
• бесшумность;
• компактные габариты и небольшой вес;
• долговечность и надежность;
• простота монтажа и ремонтных работ;
• полное отсутствие необходимости в сервисном техническом обслуживании.

Мокрые насосы имеют модульную схему строения, что считается чрезвычайно удобным при их выходе из строя: испорченный модуль быстро заменяют на новый, и проблема считается решенной.

Минусов у такой техники практически нет. Существенный недостаток – невысокий КПД (всего порядка 50%).

Это обусловлено невозможностью загерметизировать ротор, имеющий большой диаметр. Потому такое оборудование эксплуатируют исключительно в бытовых системах с небольшой протяженностью труб.

Расчет рабочего давления в контуре

Видео

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;

R – сопротивление потоку для прямых участков трубопровода;

L – общая  длина

Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;

р – величина плотности теплоносителя при рабочей температуре;

q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Видео

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Видео

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
