Источник водоснабжения на дачном участке
Хорошо, когда вы точно знаете, откуда именно будет происходить забор воды для дачного водопровода, но если подобная информация пока отсутствует, то мы предложим несколько популярных и наиболее правильных вариантов.
Централизованный водопровод
Самый простой вариант, о которым мы упоминали немного выше, если таковой имеется на вашей улице, или даже просто у соседа, то провести воду на собственный участок и даже в дачный дом, не составит много труда.
Первое, что нужно, это письменное и устное разрешение соседей или владельцев водопровода для забора воды на ваш участок, далее, документальная часть специальных служб. После этого, только работы по укладке системы по территории и завод магистралей в необходимые места. Конечно, это и физический труд, и инструменты, и материалы, но без этого никак.
Шахтный колодец
Здесь придется немного потрудиться, потратить денег на оборудование и пробы (очень желательно).
Естественно, физических упражнений здесь не занимать, так как нужно будет прокопать довольно глубокую шахту, в среднем, 10 метров. Далее, ее необходимо будет укрепить и посодействовать наполнению данного колодца водой, правильно сформировать дно. Теперь, после проведенных работ, следует и уточнить количество поступающих вод (если вы не сделали этого заранее), ее должно хватить на обыкновенное использование семьей. Если же жидкости мало, то придется увеличивать глубину.
Забор воды и ее подъем можно обеспечить с помощью насосов, а вот распределение по участку — только с помощью специальных магистралей, трубопроводов.
Скважина
Данная тема очень интересна и, если честно, требует вообще отдельного подробного описания, а значит, останавливаться на ней мы не будем, а только уточним детали.
Итак, начать можно с бурения скважины и общей стоимости. Сразу скажем, данный процесс дорогой, но, если сделать все верно и качественно, то более вам не придется платить за воду и каждый день ее будет предостаточно
Но стоит обратить внимание на обслуживание: вот здесь, конечно, придется постоянно тратиться (оборудование, электричество, профилактика и ремонты). Но, всегда есть и выход из ситуации, например, организовать скважину на даче сразу на несколько участков, просто договорившись с соседями

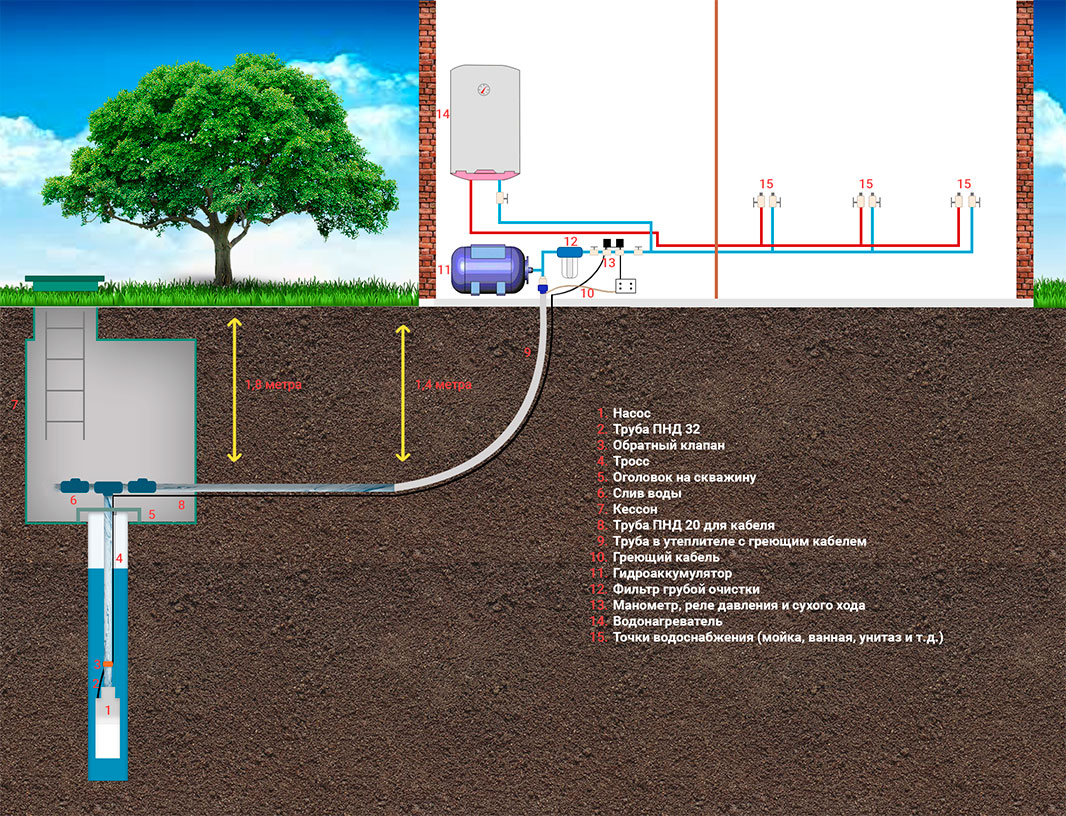

Заметим и то, что скважина не может работать без насоса, а потому, проводя расчеты по глубине скважины и количеству необходимой воды, сразу рассмотрите вариант необходимого погружного или скважинного насоса, ведь вполне реально, что именно он потянет основную долю бюджета.
Водопровод из колодца
В частных домах часто бывает так, что на участке уже имеется колодец с чистой водой. Именно он и может стать помощников в решении вопроса с водопроводом. Конечно, не надейтесь на огромные объемы практически бесплатной воды, ее очень много не будет, да и качество ее может страдать из-за подмыва грунтовыми. Но, по крайней мере, можно установить подачу жидкости в умывальник или небольшой летний душ, на кухню и так далее.
Водоснабжение из живого источника
Очень интересный вариант, но он требует особых условий — живого источника воды рядом (река, озеро, пруд, став и так далее). Конечно, чтобы сделать такую воду питьевой, необходимы дорогие фильтры, а возможно, и кипячение после них, но вот как технический водопровод, такой подойдет легко. Все, что необходимо для его устройства — это трубопровод и насос, возможно, несколько фильтров на вход и выход.
Виды труб
Поскольку промышленность предлагает большой выбор водопроводных труб, следует разобраться в особенностях каждого вида, чтобы сделать правильный выбор.
Часто затруднения и путаницу вызывают характеристики пластиковых труб. Это связано с недостаточной точностью формулировок. Пластиковыми можно назвать любые изделия из полимеров, но возможности и особенности эксплуатации у разных видов значительно отличаются.
- Полипропилен очень популярен для внутренней разводки, имеет невысокую цену и способен выдерживать высокое давление и температуру. Монтаж труб из этого материала производится посредством пайки с помощью специального паяльника, что создает надежные неразборные соединения.
- У полиэтилена предельные величины давления и максимальной температуры ниже, чем у полипропилена. Но температурные характеристики не столь важны при использовании труб для холодного водоснабжения, а способность выдерживать давление играет роль при монтаже обширных систем, включающих в себя линии подачи воды к фонтанам, мойкам и другим потребителям, требующим большого напора. Преимуществом полиэтилена является устойчивость к отрицательным температурам и легкость монтажа посредством фитингов. Поэтому именно трубы из ПНД чаще всего используются для подвода воды от источника в дом.
- Сшитый полиэтилен по техническим характеристикам практически идентичен с полипропиленом. Его особенность – невозможность соединения элементов при помощи сварки. Как сделать водопровод на даче из скважины или колодца в этом случае? Для этого применяются особые компрессионные фитинги.
- Металлопластик похож на сшитый полиэтилен и имеет аналогичную слоистую структуру, однако, среди его слоев есть и армирующая конструкцию алюминиевая фольга. Металлопластиковые трубы также не свариваются, а их преимуществом является гибкость, позволяющая изгибать трубы, тем самым уменьшая количество стыков, устойчивость при воздействии высокой температуры и давления. Они подходят для ХВС, ГВС и даже для отопления.
Трубы и фитинги из полипропилена
Преимущества всех пластиковых труб:
- небольшой вес,
- продолжительный срок службы,
- гладкая поверхность (не откладываются соли),
- коррозионная стойкость,
- невосприимчивость к химическим воздействиям.
Металлические трубы используются для монтажа трубопроводов все реже, однако их рекомендуют использовать, если линию приходится прокладывать под дорогой (например, под автомобильным въездом). Основными недостатками труб из металла являются большой вес, отсутствие коррозионной стойкости и сложный монтаж.
Трубы
Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.
Разводка труб водоснабжения в доме
Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.
Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.
Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.
Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.
Внутренняя разводка медных труб
Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.
Диаметр и пропускная способность водопроводной трубы
- 25 мм 30 литров/мин.
- 32 мм 50 литров/мин.
- 38 мм 75 литров/мин.
Cхема разборного летнего водопровода из шлангов
Простейшая конструкция — летний водопровод из гибких шлангов. Разборная система из шлангов устроена довольно просто. С наступлением тепла шланги подсоединяют к насосу и укладывают на поверхности земли так, чтобы они не препятствовали свободному передвижению по дачному участку.
Шланги бывают резиновые и силиконовые. Для их соединения используют покупные или самодельные приспособления: стальные и пластмассовые переходники, перемычки, куски труб или специальные защелки, позволяющие быстро разъединить или соединить два отрезка водопровода. С одной стороны у них имеется пружинный разъем, а с другой — «ерш». Такой скреп обеспечивает прочное и надежное соединение.
Сейчас выпускают нескручивающиеся шланги со специальным армированием. Бывают гофрированные шланги, способные растягиваться на значительную длину и очень компактные в сжатом состоянии.
В продаже появились шланги и комплектующие детали для капельного полива.
В основном, водопровод из шлангов используется для полива на даче. Осенью шланги и насос складывают и убирают в помещение.
Монтаж стационарного летнего водопровода
Для устройства постоянной конструкции применяют пластиковые или полиэтиленовые пнд трубы, которые соединяют гибкими шлангами.
Такое соединение позволяет легко и быстро переделать и усовершенствовать всю систему трубопровода. Другой способ монтажа – сварка с помощью электрического паяльника или соединение специальными пластиковыми фитингами. Трубы укладывают в неглубокие канавки (30-35 см) и засыпают.
На поверхность земли выводят только краны. Преимущества: отсутствие препятствия при ходьбе, скашивании газона и пользовании тележкой, более эстетичный вид. При желании трубы или шланги легко откопать и разобрать. Недостаток подземной конструкции в том, что есть вероятность случайного повреждения системы в ходе земляных работ.
Чтобы осенью можно было легко спустить воду из трубопровода, создают небольшой уклон для слива. В самой низкой части водопровода устанавливают вентиль: через который осуществляют слив, чтобы зимой замерзшая вода не разорвала трубы и шланги.
Особенно важно обеспечить безопасность электросети. С этой целью применяют герметичные разъемы и влагозащитные розетки
Водопровод любого типа, летний разборный или постоянный, следует делать таким образом, чтобы можно было легко устранить непредвиденную поломку, не прибегая к полному демонтажу водопровода.
Процесс монтажа ПНД труб, инструменты и фитинги
Непосредственно перед началом монтажных работ отмеряется протяженность будущего водопровода на даче. Определяется количество трубы диаметром 40 мм для основной магистрали, и длина 20 мм или 25 мм труб для отводных коммуникаций.
Отрезать кусок трубы нужной длины лучше всего специальными ножницами
Для качественного монтажа понадобится комплект несложных инструментов:
- инструмент для подрезки труб. В этом случае пригодится обычная ножовка по металлу;
- для обработки торцов трубы используют короткий конусовидный нож;
- фитинги зажимаются, как правило, вручную. Тем мастерам, которые предпочитают использовать разводной ключ, при затягивании соединений следует точно дозировать усилие: чрезмерно затянутые соединения фитингов – зажимные гайки – могут лопнуть, или деформируется уплотнительная прокладка. Недостаточно затянутые гайки не обеспечат герметичность соединения.
Набор фитингов, которые используют для монтажа:
- соединительные муфты, они обеспечивают герметичность стыков труб водопровода одного диаметра;
- переходная муфта позволяет соединять трубы водоснабжения разных диаметров, для подключения контура к основной магистрали;
- муфта в виде тройника обеспечивает легкий способ отвода части жидкости от основной магистрали;
- муфта с резьбой позволяет комбинировать ПНД трубы с уже существующей водопроводной системой на основе резьбовых соединений;
- фланцевое соединение используют для подключения к коллектору сброса воды;
- муфта – «седелка» используется для быстрого подключения к основной магистрали трубы меньшего диаметра;
- муфта – заглушка обеспечит герметичность оконечной части трубопровода, используют заглушку и при отключении какой либо части контура водоснабжения.
Главная особенность прокладки водопровода на основе ПНД труб своими руками на даче состоит в том, что труба не сможет сгибаться под прямым углом. Существует так называемый «радиус поворота», который будет иметь значение большее, чем внешний диаметр трубы. Этот фактор учитывается при подключении к источнику подачи воды. Используется специальный переходной фитинг, и ПНД труба плавно выводится на глубину укладки системы.
Какие трубы подойдут
Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.
ПНД изделия
Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.
Преимущества материала заключаются в следующем:
- Срок пользования — 50 лет.
- Не поддаются коррозии и не гниют.
- Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
- Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
- Удобная сборка.
ПНД, конечно же, имеет несколько недостатков:
- Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
- Низкая прочность — ходить по ним нельзя.
Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.
Трубы отличаются по рабочему давлению:
- Л — легкие, до 2,5 атм.
- СЛ- средне — лёгкие, выдерживают до 4 атм.
- Средние — С, до 8 атм.
- Тяжелые — Т, от 10 атм и выше.
Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.
ПВХ материалы
Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.
Характеристики, которыми обладает материал:
- Используется при температуре от -15 градусов до +45.
- Плохо переносит замерзания.
- Средне чувствителен к ультрафиолету.
У ПВХ труб есть несколько очень важных достоинств:
- Легкий монтаж труб, гибкость.
- Гладкая внутренняя поверхность.
- Не подвержен влиянию коррозии.
- Малогорюч.
Как и у любого материала, у ПВХ труб есть свои минусы:
- Верхний предел +45 градусов.
- Сложен в утилизации, так как вреден.
- Непрочен.
Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.
Полипропиленовые продукты
Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.
Недостаток у полипропиленовых труб один — дорогие фитинги.
Как утеплить водопровод на даче
Теперь, когда вы знаете, как устроить систему водоснабжения на даче, мы расскажем вам, как устроить ее обогрев, а точнее, утепление, спасающее водопровод на даче зимой от многих бед.
Трубы должны быть тщательно защищены от холода, тогда водопровод будет работать нормально, вода будет поступать постоянно и система не размерзнется. Сделать это необходимо следующим образом:
- Уложить трубы наружной части водопровода на правильную глубину, учитывая уровень промерзания грунта;
- Обязательно утеплить трубы. Естественно, это вызовет некоторый перерасход средств, но лучше потратить лишние 7-10% от стоимости всего трубопровода, чем потом раскапывать его, искать проблему и устранять, или вообще, менять трубопровод;
- Утепление можно провести при помощи различных материалов, но специалисты рекомендуют специальные вспененные материалы — полиэтилены, напоминающие форму трубы. Они достаточно просто надеваются на трубы магистрали и способны защитить их не только от холода, но даже от определенных механических повреждений;
- Также, нужно провести тщательное утепление источника воды и оборудования;
- Помните, что утеплен должен быть не только водопровод, но и канализация на даче, чтобы во время зимних холодов система сброса не пришла в непригодное состояние.
Как собрать водопровод
Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.
Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.
Кран в системе должен стоять на выходе из дома и перед первым разветвлением
При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.
Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).
После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.
Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов
Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.
Летний водопровод на даче
В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.
Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить
Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.
Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах
Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
Об организации автополива прочесть можно тут.
Зимнее водоснабжение на даче (видео)
График водоснабжения на дачном участке
Назовем этот пункт материала именно так, ибо на данном этапе, вам необходимо будет точно решить, нужна вода только летом или еще и зимой. Естественно, если дача только для посадки овощей и фруктов, и находится она далеко за городом, то следить за водой, своевременным отключением и пломбами, будет намного проще (всего два раза в год, во время включения и выключения в сезон), чем платить за кубометры в случае порывов. Это, конечно же, только летнее водоснабжение.
Если же дача – это обжитый дом, где вы бываете постоянно, то нет никакого смысла перекрывать воду на зиму, можно просто постоянно платить за ее потребление по счетчику, то есть, выбирайте круглогодичное водоснабжение дачи.
Трубы для водоснабжения дачи
Схема обеспечения дачи водой потребует от вас не только правильно выбрать трубы, но и проложить их по участку, а также, обеспечить их определенной защитой. Если вы определили, что вам необходимо водоснабжение дачи зимой, то позаботьтесь и о том, чтобы вода не замерзала в трубах при сильном морозе. Это значит только одно, что потребуется корректная закладка труб на определенную глубину, обязательная установка смотровых колодцев с запорными кранами, а также утепление труб.
Подключение системы водоснабжения
Теперь, только помощь опытного специалиста, который расскажет, как собрать все воедино, или же простейшие собственные навыки и наш материал в помощь, где мы описывали водопровод на даче.
Подключение должно быть проведено очень правильно, тем более, если вы заводите воду в жилую постройку.
Внутренние работы
Теперь остается только распределить трубы внутри дома, установить запорную арматуру, смесители, канализационные выводы и стоки, но не забыть и о том, что холодной воды в доме недостаточно, ведь если проводить дорогие работы, то включать в их список и полное горячее водоснабжение дачи. Принять ванну или душ, устроить уборку, или даже элементарно, перемыть посуду в таком случае будет куда проще.
Здесь вам не понадобится особенных знаний, не обязательна и схема (разве что вы будете заводить горячую воду на территорию централизованно), а достаточно будет хорошего бойлера, литров на 100, и проблема будет решена.
Источники
Решение вопроса «как провести водопровод на даче своими руками» начинается с определения типа источника. То есть, необходимо решить, откуда будет браться вода. Самый простой вариант – построить линию от централизованной магистрали, оснастив ее напорной емкостью для бесперебойной подачи и стабильности давления, однако такое решение возможно не всегда – общая линия может отсутствовать вовсе. Собственный источник позволяет создать полностью автономную систему.
Колодец
Традиционный вариант, исправно служащий многим в сельской местности, пригодный для использования в дачных массивах.
За выбор колодца говорят его преимущества:
Для строительства и эксплуатации не требуется оформление разрешительной документации, регистрация и проведение каких-либо других мероприятий, связанных с дополнительными хлопотами.
Воду из колодца можно получать как при помощи перекачивающего агрегата, так и вручную, что важно для тех участков, где часто отключают электроснабжение. К тому же такая возможность повышает безопасность – при возгорании на участке, вы сможете получить воду и потушит очаг, даже если повреждена проводка.
Строительство колодца не слишком сложно, его можно выполнит своими силами, даже не имея специальных навыков
Достаточно внимательно изучить рекомендации специалистов.
Если не используются готовые тяжелые строительные блоки (например, бетонные кольца), можно обойтись без привлечения спецтехники.
Даже пользуясь услугами специалистов для строительства, цена работы будет ниже, по сравнению с бурением других водоисточников.
Недостатки колодца:
- Высокая вероятность попадания органических загрязнений в воду (снизить ее можно, снабдив колодец плотно закрывающейся крышкой),
- Необходимость периодически проводить чистку и санацию шахты (при сезонном использовании делать придется чаще, поскольку в неэксплуатируемом колодце вода застаивается),
- Возможен забор воды из верхних слоев, куда могут попасть загрязнения с поверхности почвы (токсичные отходы предприятий, химические удобрения, техногенная пыль и пр.).
- Относительно небольшая производительность (порядка 200 литров в час).
Красиво оформленный колодец также может стать и украшением участка
Также нужно отметить, что устройство колодца возможно только в случае залегания водоносного слоя на глубине менее чем 15 м.
Скважина на песок
Решая, как сделать водопровод на даче с использованием скважины на песок, также нет необходимости беспокоиться об оформлении документов. Преимущества скважины на песок аналогичны особенностям строительства и эксплуатации традиционного колодца.
- Для бурения скважины на песок можно воспользоваться услугами специализированной компании или попробовать выполнить работу самостоятельно. При неглубоком залегании водоносного слоя можно обойтись без сложной техники.
- В воде из песчаного водоносного слоя высокое содержание нерастворимых примесей – песка или глины, поэтому для системы водоснабжения потребуется надежная фильтр-система.
Отличительные особенности:
- меньшая (по сравнению с обычным колодцем) вероятность попадания органики в воду (в основном забор воды проводится на глубине 15-30 метров),
- небольшой срок службы (порядка 8 лет),
- в зависимости от геологических особенностей иногда целесообразнее поставить без особых усилий новую скважину (или перенести оборудование), чем прочищать источник,
- скважина на песок способна давать в среднем 1,5 кубометра воды в час.
Артезианская скважина
В этом случае самому провести водопровод на даче из скважины получится только после завершения работы бурильщиков. Бурение артезианских скважин разрешено только силами профессионалов из специализированных компаний, имеющих разрешение на деятельность такого рода. После бурения, промывки и пуска в эксплуатацию источника компания выдаст пакет документов на артезианскую скважину, а перед бурением надо получить разрешение.
Преимущества:
- забор воды из глубоких водоносных слоев, куда не попадают загрязнения с поверхности (более 50 метров),
- высокая производительность (иногда экономически целесообразна установка одной артезианской скважины на несколько участков).
Недостатки:
- необходимость серьезных материальных вложений,
- высокое содержание солей в воде.
На фото показана схема залегания водоносных слоев и варианты водозабора
Порядок проведения работ
Перед проведением монтажа проверяют длину предполагаемого к прокладке водопровода из труб ПНД непосредственно на местности. Для этого необходимо перенести схему на грунт, путём разметки с расстановкой контрольных колышков и протяжки шнура, повторяющего контур будущего трубопровода.
Только после этого начинаются земляные работы. Повторно промеряют протяжённость и начинают делать покупки по проведённым измерениям и расчётам.
Алгоритм выполнения работ предельно простой:
- Траншеи копают под уклоном в месте подсоединения, угол не должен быть большим для дальнейшего его выхода в горизонтальную плоскость.
- Дно траншеи необходимо оборудовать песчаной подушкой с дополнительной гидроизоляцией. Это делается для сглаживания неровностей, которые неизбежно появятся.
- Нарезка труб ПНД производится непосредственно при укладке в траншею. Стыковка к точке водозабора в первую очередь, затем происходит прокладка по участку. Производим утепление труб выбранным заранее материалом. После окончания работ подсоединяют насосную станцию.
Компрессионные соединители устанавливают в следующей последовательности:
- Муфты разбирают, вынимают зажимную часть и прокладку.
- Прокладку и зажим устанавливают в обратном порядке на выступы.
- Узлы состыковывают, фитинг навинчивают вручную, без особых усилий.
Если соединение элементов производят методом пайки, то необходимо соблюдать правила:
- Стыки зачищают, обезжиривают, просушивают.
- Работы разрешается проводить при t, больше +5С.
- На трубах диаметром от 50 мм нужно снимать фаску.
Виды садового акведука
Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.
Летний вариант
Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.
Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.
Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.
Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.
Система полива
Летняя схема
Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.
Типовая схема дачного водопровода
Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.
Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана
Капитальная система
Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.
Ввод ПНД трубы в дом
Утепление
Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.
Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:
- Базальтовые утеплители в виде готовых цилиндрических модулей.
- Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
- Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.
На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.
В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.
Как выбрать?
Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.
Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!
Для сборки трубопровода подземным способом используют два типа полиэтилена:
- ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
- ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.
Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.
Скважина
Нередко водоносные слои залегают ниже глубины 15 м. В таком случае хозяевам дачного участка понадобится бурить скважину. Такие сооружения могут быть «на песке» или «на известняке». Первый вариант намного дешевле, быстрее и проще. С бурением такой скважины при наличии необходимого инструмента вполне справится даже неопытный человек. Для обустройства этой точки водозабора понадобится стальная обсадная труба (125-133 мм в диаметре), фильтр-сетка и насос. Подобная скважина способна обеспечить водой в объеме 1 куб в час. Этого, судя по отзывам хозяев, вполне хватает для дачного участка.
Минусом скважины «на песок» является недостаточно чистая вода, что со временем (4-5 лет) приводит к заиливанию такой точки водозабора.
Скважина «на известняк», или, как ее еще называют, «артезианская», обойдется дачнику в круглую сумму. Причем пробурить ее самостоятельно хозяевам вряд ли удастся. Однако прослужит она 30-75 лет. Конкретный период будет зависеть от концентрации и количества взвесей в грунтовых водах. Выдает такая точка от 5 до 100 кубов в течение часа.
