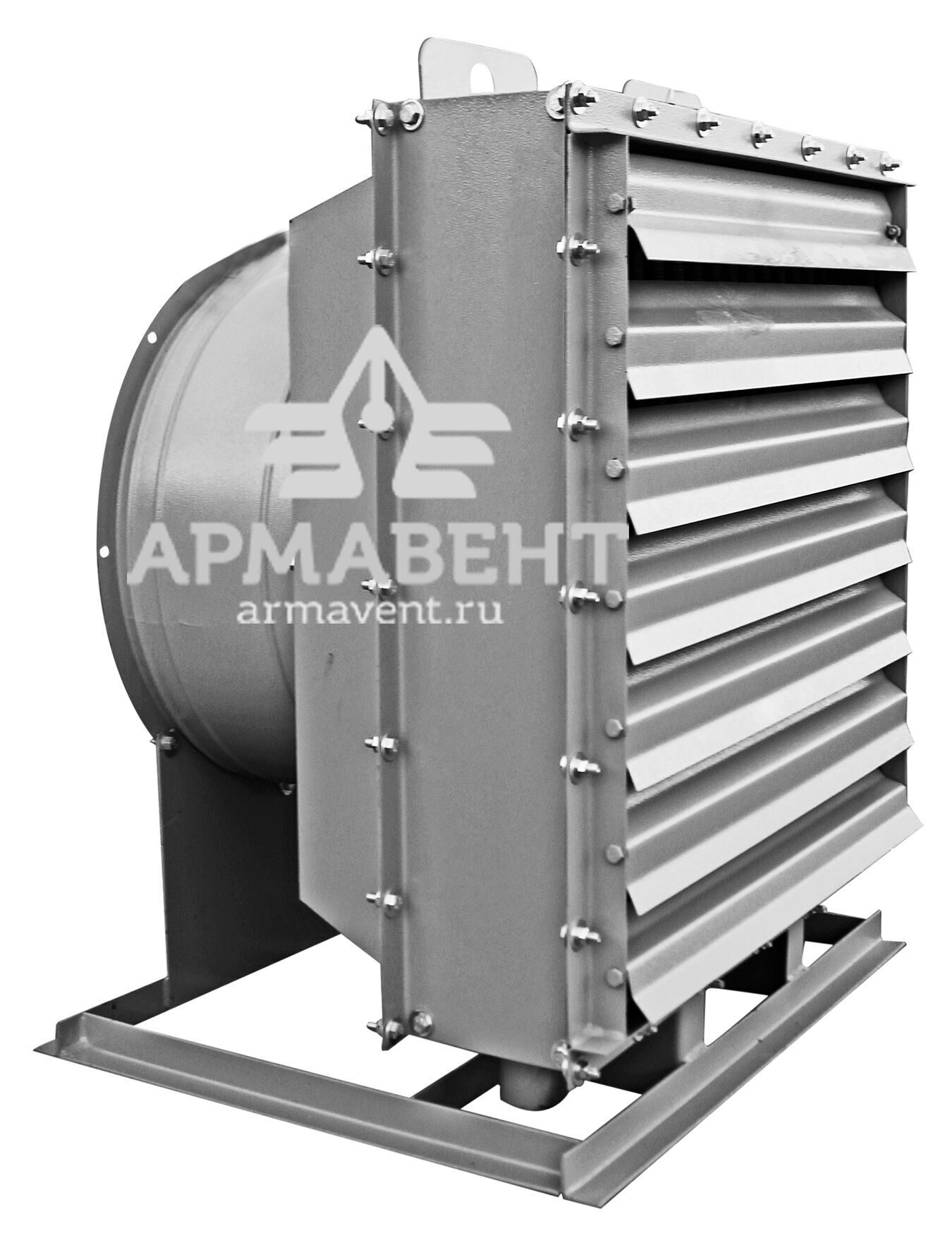

Агрегаты отопительные АО
Одноструйные воздушно-отопительные агрегаты АО используются для отопления различных промышленных помещений без постоянного присутствия людей или для работы без фиксированной рабочей зоны. Широко применяются в различных отопительных и вентиляционных системах. Подразделяются на два вида : АО 2 (на базе водяных калориферов, теплоноситель – горячая или перегретая вода температурой до +150 °С и АО 2 П (на базе паровых калориферов, теплоноситель – сухой насыщенный пар температурой до +180 °С ). Рабочее давление – до 1,2 МПа.
Особенность отопительных агрегатов АО состоит в их высокой производительности по теплу, достигаемой за счет оптимального расстояния между калорифером и вентилятором. Агрегат состоит из калорифера и осевого вентилятора, объединенных в единый рабочий блок. Монтаж агрегатов осуществляется установкой на раму или подвешиванием на кронштейнах. Присоединение теплообменных калориферов к трубопроводу осуществляется сваркой или фланцевым соединением. Водяные агрегаты оснащены двумя патрубками с одной боковой стороны, а паровые – по одному патрубку сверху и снизу агрегата.
В нашей компании вы можете купить агрегаты отопительные АО по лучшей цене.
Условия эксплуатацииАгрегаты отопительные АО относятся к промышленному отопительному оборудованию и предназначены для работы в условиях умеренного климата третьей категории размещения (У3) по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Технические характеристики отопительных агрегатов АО
| Модель агрегата | Теплоноситель | Производительность по воздуху, м3/ч | Производительность по теплу, кВт | Электродвигатель осевого вентилятора | Масса агрегата, кг |
| АО 2-4 | вода | 3000 3600 | 45,2 | 0,18 кВт*1500 об 0,25 кВт*1500 об | 130 |
| АО 2-4П | пар | 4000 | 59,6 | 0,75 кВт*3000 об | |
| АО 2-6,3 | вода | 4850 | 69 | 0,75 кВт*3000 об | 175 |
| АО 2-6,3П | пар | 6300 | 96 | ||
| АО 2-10 | вода | 9900 | 140 | 1,1 кВт*1500 об | 225 |
| АО 2-10П | пар | 10000 | 140 | ||
| АО 2-20 | вода | 19000
| 255 | 2,2 кВт*1500 об
| 270
|
| АО 2-20П | пар | ||||
| АО 2-25 | вода | 25000
| 345,6
| 2,2/3,0 кВт*1500 об
| 270
|
| АО 2-25П | пар | ||||
| АО 2-30 | вода | 33000
| 600
| 3,0 кВт*1500 об
|
|
| АО 2-30П | пар | ||||
| АО 2-50 | вода | 60000 | 900 | 7,5 кВт*750 об | 860 |
| АО 2-50П | пар |

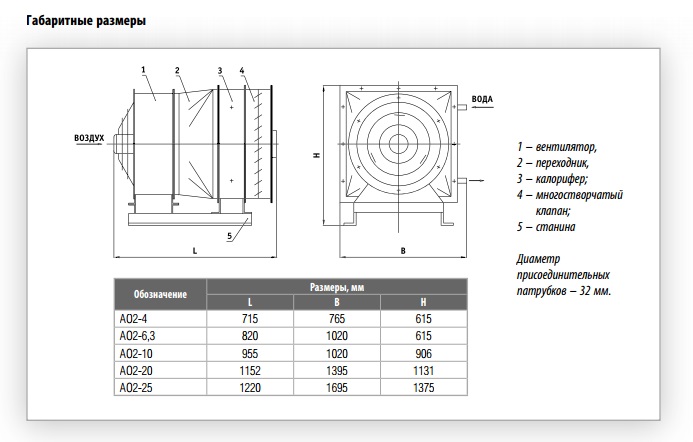

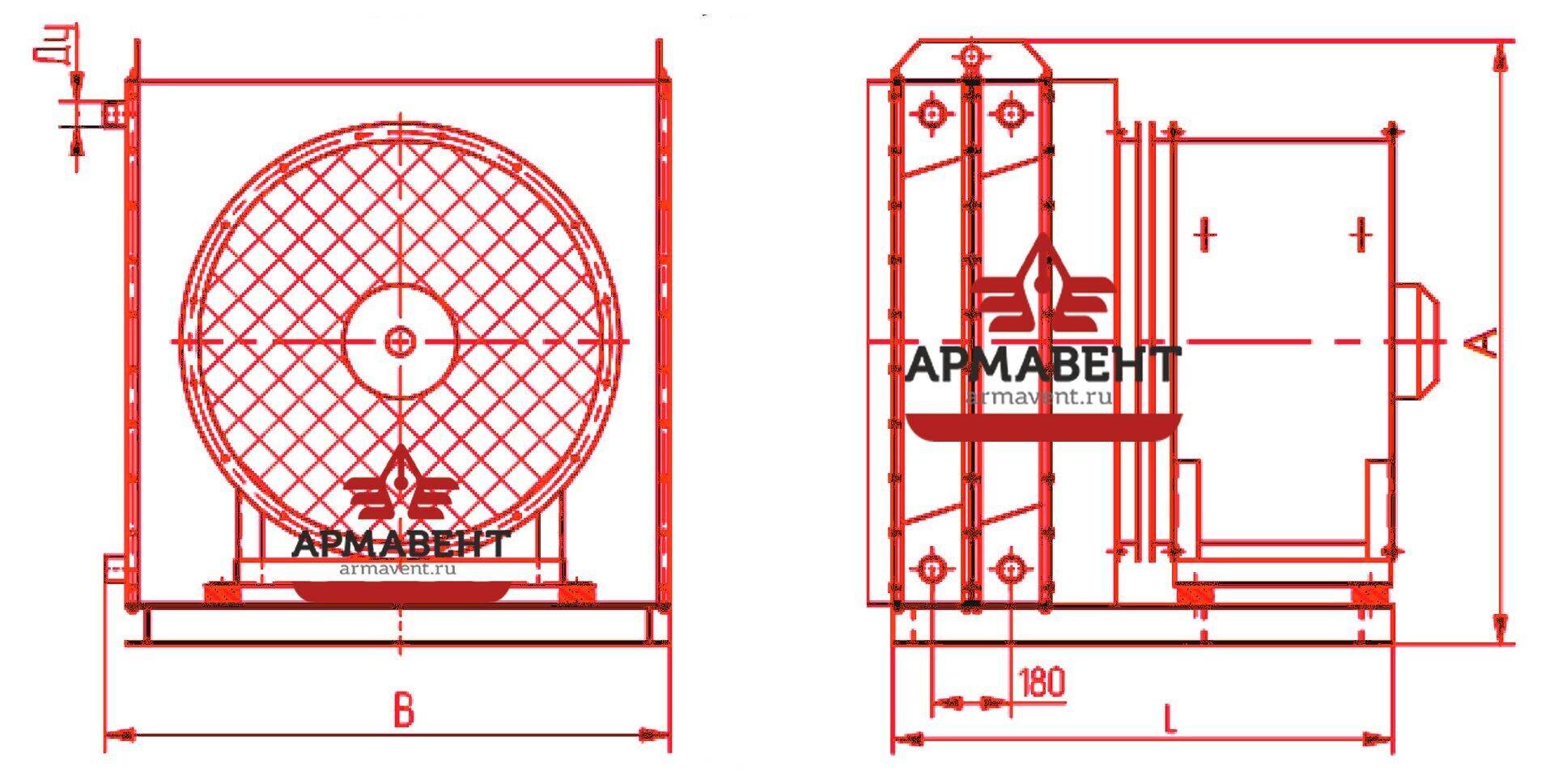

Габаритные размеры (в мм) водяных агрегатовАО 2-4, АО 2-6,3, АО 2-10, АО 2-30
| Модель | А | В | L | Ду |
| АО 2-4 | 595 | 730 | 800 | 32 |
| АО 2-6,3 | 595 | 1040 | 935 | 32 |
| АО 2-10 | 820 | 1040 | 1055 | 32 |
| АО 2-30 | 1675 | 1865 | 1150 | 50 |

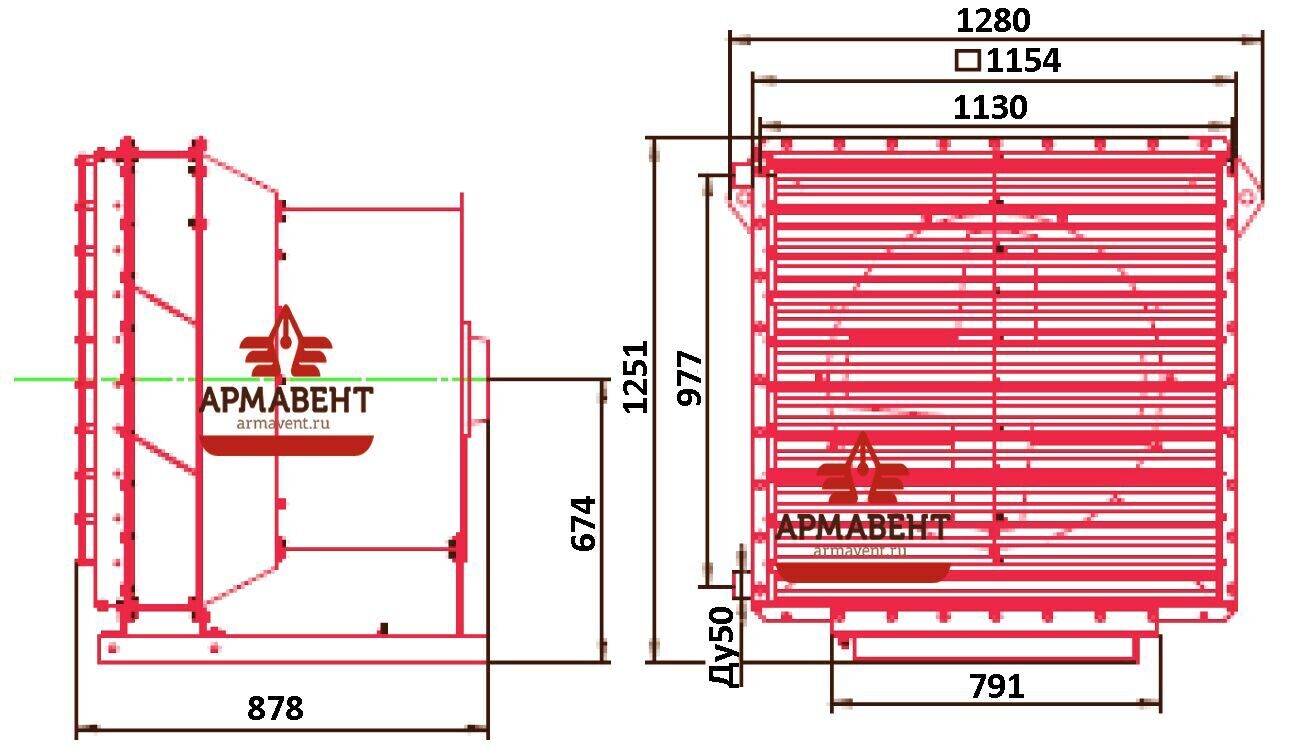

Габаритные размеры (в мм) водяных агрегатовАО 2-20 и АО 2-25

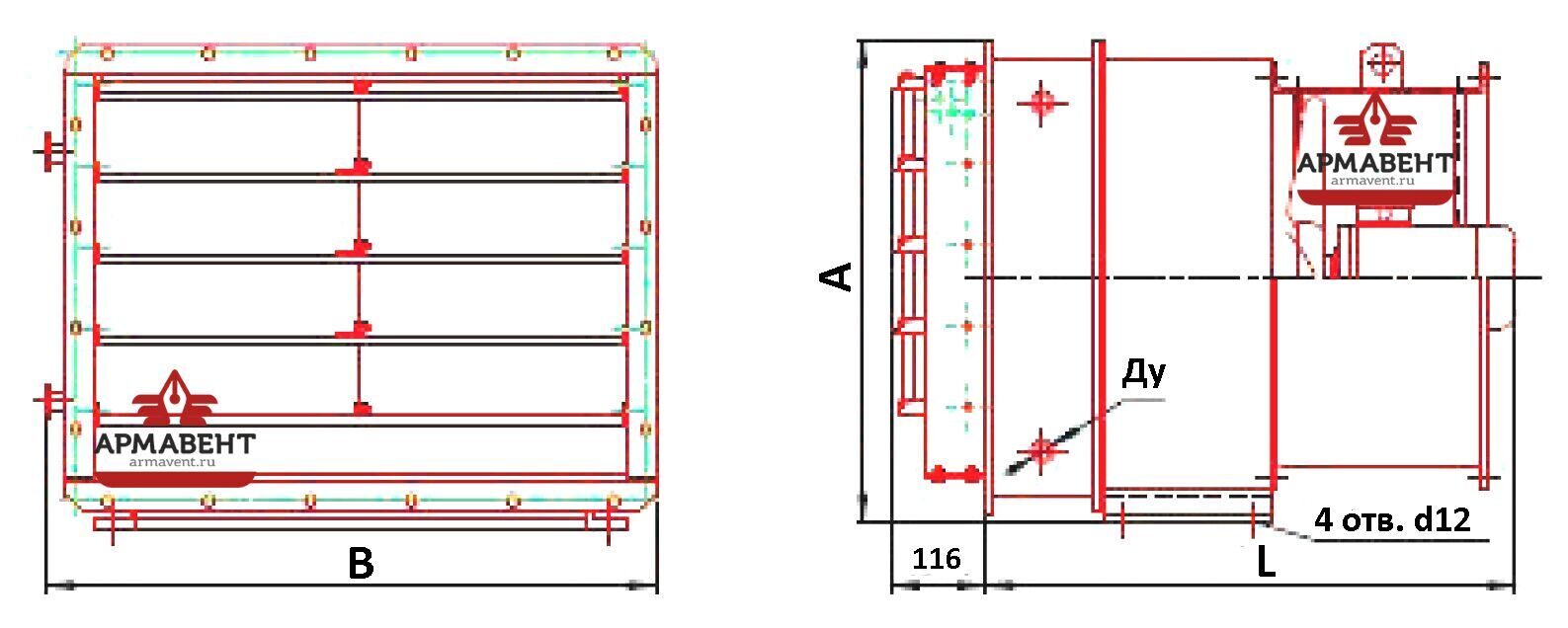

Габаритные размеры (в мм) водяных агрегатовАО 2-50
| Модель | А | В | L | Ду |
| АО 2-50 | 1785 | 1775 | 1300 | 50 |

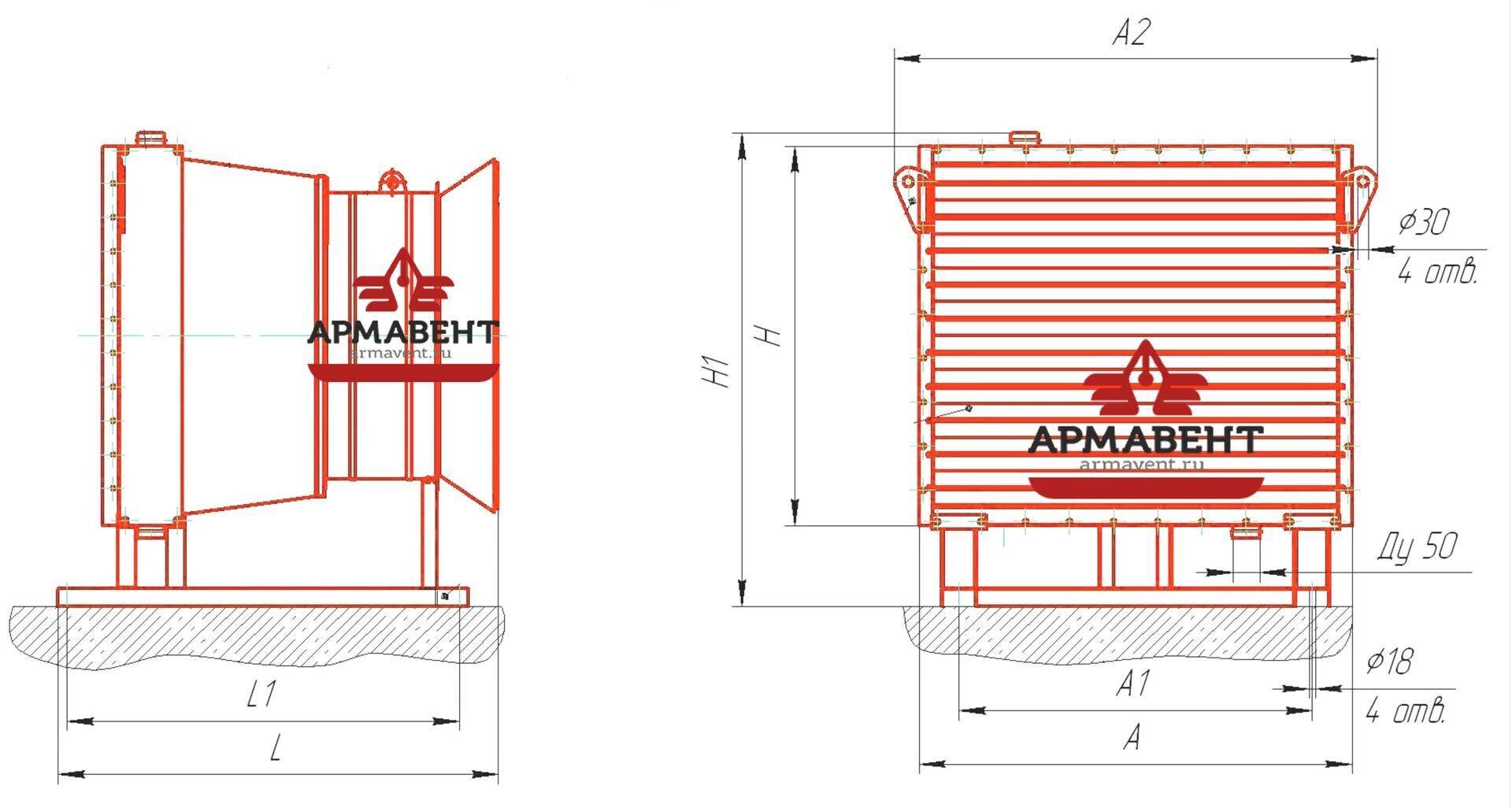

Габаритные размеры (в мм) паровых агрегатовАО 2-4П, АО 2-6,3П, АО 2-10П
| Модель | А | А1 | А2 | Н | Н1 | L | L1 | Ду |
| АО2-4П | 575 | 425 | 715 | 602 | 875 | 728 | 525 | 50 |
| АО2-6,3П | 742 | 500 | 880 | 727 | 1000 | 820 | 650 | 50 |
| АО-10П | 866 | 625 | 1045 | 852 | 1120 | 955 | 770 | 50 |

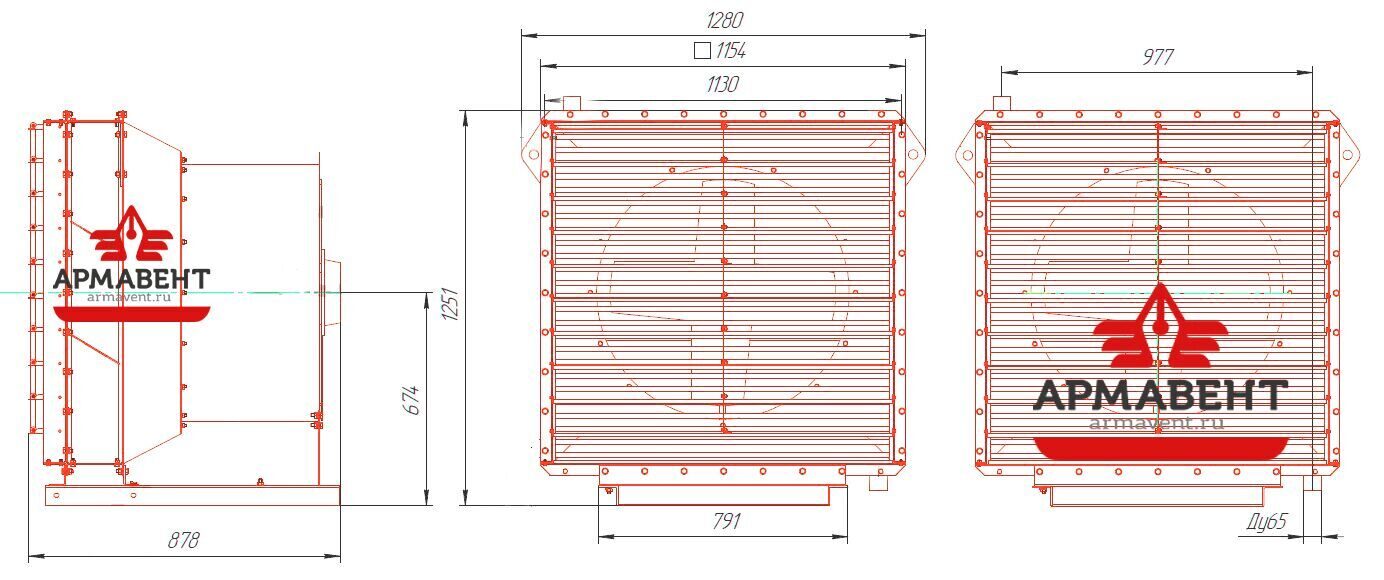

Габаритные размеры (в мм) паровых агрегатовАО 2-20П и АО 2-25П
Товары группы : Агрегаты вентиляционно-приточные АВПАгрегаты отопительные АПВАгрегаты отопительные АО2Агрегаты отопительные АО-МАгрегаты отопительные СТД-300
Принцип работы воздушно-отопительного агрегата
Однако такое оборудование все же имеет некоторые специфические особенности:
- мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
- аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
- основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.
Почему стоит выбрать отопительные агрегаты марки «Вулкан»
Вышеописанный настенный отопительный агрегат позволяет использовать его для обогрева малых и средних по площади помещений. Этот параметр может изменяться в пределах от 100 до 300 и от 300 до 500 м 2 . Установить данное оборудование можно и в достаточно крупных помещениях, площадь которых варьируется от 800 до 1500 м 2 . Нагрев воздуха при этом будет осуществляться с высокой скоростью, что доказывает экономичность и эффективность.
Данные тепловентиляторы отлично подходят для отопления крупных производственных и непроизводственных помещений по типу фабрик, цехов, крупных универмагов, заводов и супермаркетов. Сюда можно отнести автосалоны, оптовые склады, автостоянки и небольшие здания по типу мастерских.
Описываемый статье агрегат воздушно-отопительный, характеристики которого были представлены выше, оснащен автоматикой, которая позволяет контролировать температуру в помещении на требуемом уровне без вмешательства человека. Использование автоматического контроля над температурой рекомендуется при необходимости обогрева оптовых помещений и складов, где нужно поддерживать оптимальную температуру, в том числе, и при отсутствии человека. При этом объем помещения не будет иметь значения.
Схема обогрева производственных помещений
Несмотря на сказанное выше, использовать лучистое отопление для нашей схемы мы не будем. Дело в том, что большая часть производственных застроек еще советского образца, с большими теплопотерями. Для них необходим самый недорогостоящий вариант отопления, желательно с использование альтернативного топлива.
Итак, средний объем таких зданий составляет 5760 кубических метра, а для того чтобы восполнить потери, требуется мощность в 108 киловатт за час. Это весьма приблизительные цифры, которые зависят от ряда факторов. Отметим лишь, что у нас должен быть еще 30%-й запас мощности. Наше топливо – древесина и пеллеты.
Дабы получить необходимую нам мощность, требуется порядка 40 килограмм топлива в час, а если на производстве восьмичасовой рабочий день (плюс час перерыва), то в сутки потребуется 360 килограмм топлива. В среднем отопительный сезон составляет 150 дней, значит, в общей сложности нам понадобится 54 тонны дров. Но это значение максимально.
Теперь рассчитаем стоимость. (см. таблицу)
| Наименование | Стоимость, за тонну | Стоимость, за сезон |
| Дрова | 1000 руб. | 25000 руб. |
| Пеллеты | 3200 руб. | 80000 руб. |
Расчеты отталкивались от того, что на сезон нам потребуется 25 тонн топлива. Если же отапливать газом, то его нам понадобится на 260000 руб., а электроэнергии – на все 360000 руб.
Электричество как теплоноситель в агрегате воздушного отопления
Однако есть и некоторые очевидные отличия этого прибора:
- Во-первых, оборудование для воздушного отопления исключает применение спиралей открытого типа, что обусловлено небольшим сроком службы этих функциональных элементов и их склонностью к загрязнению. Основу теплообменника составляют трубчатые электронагреватели (ТЭНы), оснащенные особым оребрением, позволяющим улучшить показатели тепловой отдачи.
- Использование воздушно-отопительных агрегатов не характерно для небольших по площади помещений, так как их мощность является настолько большой, что применять их для бытовых нужд будет нецелесообразно.
Достоинства воздушного газового отопления дома
Среди неоспоримых преимуществ воздушного отопления наиболее правильным будет выделить из них являются следующие:
- такой вариант отопления отличается высокой производительностью и экономичностью благодаря тому, что нагрев воздуха осуществляется не в котельной, а прямо в жилом помещении;
- этот способ нагрева делает возможным полный прогрев дома всего лишь за 1 – 2 часа, что является очень быстрым сроком для любой системы отопления;
- небольшой объем финансовых средств, затрачиваемых на обслуживание теплогенератора, поскольку установка этих приборов не отличается сложностью, а в процессе эксплуатации они не требуют к себе повышенного внимания со стороны хозяев ввиду того, что они полностью автоматизированы. Кроме того, в случае обогрева на низкой температуре сэкономить деньги можно еще и на низком объеме потребляемого газа;
- функциональность печи на газу является очень высокой, так как кроме стандартной функции обогрева она способна также вентилировать помещение и играть роль кондиционера;
- вероятность протекания такой системы является очень низкой ввиду отсутствия в ней теплоносителя как такового, а также системы труб;
- проводить центральное отопление необходимости не будет, что также позволит снизить эксплуатационные расходы.
Отопление воздушного типа на газу – прекрасный вариант отопления и в плане экономии, и безопасности, и экологичности, поскольку все вредные вещества, как уже говорилось, не скапливаются внизу помещения, а уходят вверх.
Что еще необходимо знать
Принцип функционирования заключается в том, что расположенный за нагревательным элементом, продувает воздух, который вбирается из помещения. Воздушно-отопительный агрегат контролирует температуру с помощью термостата, который прекращает нагрев, когда оказывается достигнуто определенное значение. Для обогрева людей и оборудования, которые находятся в офисе или цеху, такие устройства устанавливаются в разных точках на высоте в пределах от 3 до или под потолком. Струя нагревается сверху вниз, что обеспечивается поворотом жалюзи, они установлены перед нагревателем. Данного эффекта удается достичь еще и благодаря правильному наклону корпуса вперед.
Основные виды воздушных агрегатов для отопления
Электрический отопительный агрегат может классифицироваться по двум критериям: типу нагревательного элемента и расходу воздуха. Если необходимы усредненные расходы нагреваемого воздуха, который не должен перемещаться по всему зданию, то применяются осевые вентиляторы. Если же речь идет о более мощных системах, которые призваны обслуживать целые корпуса или несколько комнат, то они работают за счёт
Со свободной стороны фланца теплообменника фиксируется воздуховод, он необходим для распределения тепла в пределах целого сооружения или одного помещения. Для обеспечения нагрева воздуха внутри оборудования устанавливаются паровые, водяные или электрические теплообменники. Область использования электрических нагревателей ограничена, этому есть несколько объяснений. Первое заключается в недостатке электрической мощности на линии. Для получения 1 кВт теплоты необходим 1 кВт электроэнергии, это указывает на то, что для зала в 500 м 2 потребуется мощность, равная 50 кВт. Мало сетей, которые рассчитаны на подачу такого количества энергии.
Технические характеристики тепловентиляторов марок VR1 и VR2
Тепловентилятор Volcano представлен к продаже в двух разновидностях, которые были упомянуты в подзаголовке. В первом случае количество рядов нагревателя ограничено одной единицей, во втором – двумя. Максимальный расход воздуха за час составляет 5500 и 5200 м 3 соответственно. Диапазон мощности нагрева в первом случае изменяется от 10 до 30, во втором – от 30 до 60 кВт.
Прирост температуры воздуха составляет 18 и 33 °С соответственно. Максимальная температура теплоносителя в обоих случаях равна 130 °С. Тепловентилятор Volcano характеризуются еще и максимальным рабочим давлением, для обеих моделей этот параметр равен 1,6 мПА. Максимальная дальность струи воздуха тоже является одинаковой и составляет 25 м. В нагревателе объем воды равен 1,7 и 3,1 дм соответственно. Наружная резьба имеет диаметр, равный ¾ дюйма. Воздушно-отопительный агрегат Volcano VR1 весит 29 кг без воды, тогда как вторая из описываемых моделей имеет массу в 32 кг. Мощность двигателя в обоих случаях составляет 0,61 кВт. Частота вращения двигателя остается неизменной и равна 1310 оборотов в минуту. Вторая модель имеет класс защиты двигателя в пределах 54 IP.
3. Модульно-горизонтальные АВН (серия МГ)
Технические характеристики АВН серии МГ | Модульно-горизонтальные АВН серии МГ имеют модульную конструкцию, представляющую собой горизонтально состыкованные между собой модули, внутри которых располагаются как базовые комплектующие элементы (вентилятор, водяной или электрический нагреватели, воздушный фильтр), так и опциональные элементы системы (увлажнитель, водяной охладитель, испаритель кондиционера, резервный нагреватель). Данная серия АВН специально разрабатывалась для обеспечения возможности горизонтальной установки АВН в чердачных помещениях или на кронштейнах непосредственно под потолком в технических помещениях дома (бойлерных, топочных и т.п.). Подключение таких АВН к магистральным подающим и обратным воздуховодам осуществляется с помощью специально изготавливаемых переходников (фасонных изделий из оцинкованной стали), конфигурация которых определяется в процессе проектирования климатической системы.
|
Расчет и выбор оборудования для обогрева дома общей площадью 100 кв.м
Для того чтобы правильно выбрать нагреватель нужно высчитать наименьшую возможную мощность необходимую для полного прогрева отапливаемого здания.
Затем подбирают газовоздушное оборудование по количеству и по мощности.
Основная формула расчета теплоемкости помещения такова:
Р=Vх?Tхk/860
Где:
- V, м3 – полный объем отапливаемого здания (длина, ширина и высота).
- ?T, °C — разница (в градусах) между температурой внутри объекта и температурой снаружи.
- k — коэффициент изоляции помещения, который имеет разные значения и берется из справочника.
- 860 — это специальный коэффициент для быстрого перевода мощности из килокалорий в киловатты (1 киловатт = 860 килокалорий в час).
Пример: hассчитаем, какую мощность необходимо затратить для прогрева здания (дома) площадью 100 кв. м, с высотой потолков около 3м, до средней температуры 20 °C, при зимней температуре внешней среды -20 °C.
Возьмем здание обычной конструкции (сложенное из одного слоя простого кирпича).
Для такого здания значение k=2,3.
Делаем расчет мощности:
Р = 100x3x40x2,3 / 860 = 32,09 кВт.
Теперь по рассчитанной минимально возможной мощности подбираем нужное количество и тип теплогенераторов.
Для этого существует инструкция на оборудование.
Для бесперебойной работы обогревательного оборудования необходима постоянная подача свежего воздуха.
В данном случае вентиляция выполняет несколько функций:
- нагнетает кислород (для горения)
- помогает выбросить излишки углекислого газа
- удаляет побочные (опасные для жизни) продукты горения, например, угарный газ (CO)
Для этого рекомендуется, чтобы процент кислорода в вентилируемом воздухе был более 17%.
По технике безопасности и по санитарным условиям на 1 киловатт мощности обогревателей необходимо 30 м3 нагнетаемого воздуха
Для обеспечения притока воздуха можно своими руками пробить отверстие величиной 0,003 м2 на 1кВт нагревателя. Если система вентиляции отсутствует, то обязательная площадь открытых форточек или окон должна быть не менее 1 м2 на каждые 10 кВт мощности.
Значение коэффициента изоляции:
- 3,0 – 4,0 – помещение из дерева или профилированного листа
- 2,0 – 2,9 – обычная конструкция — один слой кирпича
- 1,0 -1,9 – обычные дома, двойной кирпичный слой – средняя изоляция
- 0,6 – 09 – отлично изолированные здания — двойной кирпичный
Применение теплогенератора в небольшом цехе
Размер теплообменника
И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.
Требования к безопасности
Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.
Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:
- 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
- 3-4 – дома из деревянной панели либо профилированного листа;
- 1-1,9 – двойной утепленный кирпичный слой;
- 0,6-0,9 – дома современной постройки с новыми стенами и окнами.
Виды тепловых пушек
Мобильная модель
Оборудование для воздушного отопления условно подразделяется на два класса:
- Мобильное;
- Стационарное.
Но агрегаты, относящиеся к первому виду, не всегда имеют компактные размеры. У некоторых мобильных моделей габариты достаточно внушительные. Такие приборы обычно оснащаются специальными тележками, необходимыми для перемещения оборудования.
Название мобильные они получили лишь потому, что рассчитаны на работу от газовых баллонов и не требуют подключения к центральной магистрали. Они могут устанавливаться в любом месте и предназначены для обогрева производственных помещений. Но кавитационные теплогенераторы систем отопления требуют наличия на объекте эффективной системы вентиляции, потому что нагретый воздух выводится вместе с отработанными газами.
Стационарные напольные агрегаты
Стационарные аппараты рассчитаны на подключение к газопроводу. Они отличаются по способу установки и в зависимости от этого критерии бывают:
- подвесные;
- напольные.
Первые имеют небольшие габариты, значит, занимают немного места. Они предназначены для обогрева частных домовладений. Подвесные тепловые генераторы отличаются простотой в эксплуатации и монтаже, быстро прогревают помещение, имеют понятную инструкцию по применению.
Напольные агрегаты – это более громоздкие устройства. Их используются для обогрева помещений большой площади. Многие модели такого оборудования могут подключаться к системе воздуховодов, что позволяет равномерно распределять тепло по всем комнатам.
Что необходимо знать для правильного выбора
Обеспечить эффективное газовоздушное отопление можно только при установке оборудования, соответствующего параметрам помещения. Важными характеристиками в выборе являются:
- Тип обогревателя;
- Мощность.
Кроме этого для надежной работы прибора нужно обеспечить приток воздуха в помещение. Для этого чаще всего используется вентиляционная система. Она способна не только поставлять кислород в помещение, но и отводить наружу отработанные газы.
Обзор популярных моделей
Лидером среди тепловых пушек конечно остается продукция зарубежных компаний и в частности производителей США. Прибор под маркой Master BLP 73 M пользуется популярностью у владельцев частных домов и производственных объектов. Он может применяться не только в качестве отопительного оборудования, но и в роли строительного фена.
Смотрим видео о модели Master BLP 73:
Тепловая пушка американского производства расходует не более 4 кг сжиженного газа в час, генерируя при этом до 70 кВт энергии. Ее мощности хватает для обогрева помещения площадью до 700 м² с производительностью около 2,3 тысячи кубов теплого воздуха в час. Стоимость такого прибора составляет не более 650 долларов.
Но есть на рынке и отечественные модели, отвечающие всем нормативным требованиям. Одной из них является тепловая пушка Patriot GS53. Она способна генерировать до 50 кВт тепловой мощности при расходе до 4Ю5 кг газа в час. Этого достаточно для отопления помещения площадью не более 500 м². Стоимость агрегата не превышает 400 долларов.
Из моделей, потребляющих магистральный газ можно отметить тепловой генератор АКОГ-3-СП. Это небольшой прибор, мощности которого хватает на обогрев не комнаты площадью в 30 м², при потреблении – 0,3 м³ природного газа.
Тепловой конвектор этой марки предназначен для монтажа на стену и сможет обогревать одну функциональную зону в загородном домовладении. Стоимость этого прибора одна из самых низких и составляет менее 250 долларов.
Заключение
Использование такого оборудования в отопительных системах считается одним из самых эффективных и экономичных решений. Оно отличается простотой в использовании, безопасностью и поэтому может применяться не только на производственных объектах, но и в жилых помещениях
Основные преимущества воздушно-отопительных агрегатов?
Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.
Возможно вас так же заинтересует наша пошаговая инструкция
Средняя стоимость воздушных отопителей
Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.
К примеру
: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей
, тогда как его тепловая мощность составляет приблизительно 12 киловатт
. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.
Но! 104-ая модель того же устройства АВО, мощность которого достигает уже 154 Квт, обходится сегодня почти что в 53.000, в то время как система водного отопления с такой же мощности – почти в два раза дороже!
Где используется такой вид отопления?
Зачастую, подобное отопление можно встретить в следующих местах:
- В производственных цехах.
- Овощных базах.
- Складах.
- Скотных дворах.
- Магазинах.
- Помещениях, в которых хранится зерно.
Важно!
Помимо всего прочего, воздушно-отопительные агрегаты могут устанавливаться не только в помещении, но и на открытом пространстве. Эта особенность позволяет существенно увеличить безопасность сотрудников предприятия
Меры предосторожности при эксплуатации
Согласно технике безопасности при обращении с такой системой обогрева, категорически воспрещается использовать такие агрегаты в тех помещениях, где в воздухе могут присутствовать огне- или же взрывоопасные вещества. Помимо того, это нельзя делать, если в воздухе присутствует пыль, проводящая электроэнергию. Наконец, когда есть вероятность того, что будут выделяться ядовитые или агрессивные вещества.
Также для правильного использования нужно знать, из чего состоит стандартный агрегат.
- Щит управления. Необязательная составляющая системы, монтируется только при желании владельца. С ее помощью оптимизируется процедура температурного контроля.
- Радиальный вентилятор.
- Переходной патрубок.
- Нагнетатель воздуха.
Как мы видим, в конструкции устройства присутствует минимум деталей, благодаря чему эксплуатация его отличается простотой. Собственно, то же самое можно сказать и о монтаже, но о нем несколько позже.
Важно!
Монтаж должен осуществляться исключительно теми личностями, которые проходили соответствующее обучение и имеют документы касаемо того, что их можно подпускать к такому оборудованию. Если этого не соблюдать, то есть вероятность появления риска для жизни
А теперь – об особенностях монтажа.
Краткий видео обзор воздушного агрегата VOLCANO
В качестве заключение
В итоге хотелось бы отметить тот факт, что воздушно-отопительные системы обогрева помещения могут выполнять сразу две важных функции:
- Прежде всего, это прямая «обязанность» системы – обогрев помещения.
- Кроме того, агрегат может заменить и вентиляцию.
4. Блочно-модульные АВН с тепловым насосом «воздух-воздух» (серия Energy Air)
Технические характеристики АВН серии “Energy Air” | Блочно-модульные АВН с тепловым насосом «воздух-воздух» серии Energy Air предназначены, в первую очередь, для домов, где в качестве источника тепловой энергии имеется возможность использовать только электроэнергию. Однако, в отличие от обычных АВН с электрическими нагревателями, в АВН этой серии получение большей части тепловой энергии для отопления дома обеспечивается за счет использования низкопотенциальной энергии наружного воздуха путем реализации функции теплового насоса «воздух-воздух» с рекуперацией тепла, удаляемого через вытяжной канал. При этом АВН данной серии может работать как в режиме отопления, так и в режиме охлаждения (кондиционирования) воздуха. Инновационной особенностью этой новой разработки, защищенной патентом РФ на изобретение, является возможность работы теплового насоса без традиционного использования наружного компрессорно-конденсаторного блока (ККБ) при одновременной реализацией функции рекуперации тепла и влажности. Отсутствие необходимости использования внешнего ККБ существенно упрощает и удешевляет монтажные работы, поскольку не требуется прокладка линий хладоагента до внешнего ККБ. Реализованные в данной разработке технические решения позволяют значительно снизить затраты на отопление по сравнению с АВН, в которых применяются только электрические нагреватели. При этом затраты на отопление при использовании АВН данной серии становятся сопоставимыми с затратами на отопление с использование природного газа.
|
2. Моноблочно-вертикальные АВН (серия UNIT)
Руководство по эксплуатации АВН серии UNIT | Моноблочные АВН серии UNIT характеризуются относительной компактностью по сравнению с серией БВ (в комплекте с дополнительным оборудованием) и специально разработаны для установки в небольших коттеджах (площадью 60 -180 кв.м.) или квартирах (имеющих т.н. «свободную планировку»). Для АВН данной серии не обязательно наличие в доме специального технического помещения (бойлерной или топочной), поскольку они могут быть установлены в отдельном шкафу или кладовке, например, в коридоре или на кухне. Если в коттедже в качестве теплогенератора используется настенный газовый водонагревательный котел (такие котлы располагают, как правило, на кухне), то моноблочный АВН желательно также разместить на кухне или в примыкающем к ней коридорном помещении с целью минимизации длины труб водяного контура между АВН и котлом. К моноблочным АВН с электрическими нагревателями таких требований нет, но их также следует размещать в доме с учетом удобства подключения к подающим и обратным воздуховодам. В базовой комплектации АВН данной серии комплектуется механическим воздушными фильтром с устройством индикации засоренности фильтра. Внутри моноблочного корпуса может устанавливаться опциональное оборудование, в том числе испаритель (внутренний блок кондиционера), увлажнитель воздуха и ультрафиолетовый стерилизатор. Применение электронного воздушного фильтра в моделях данной серии не предусмотрено.
|
Технические характеристики АВН серии UNITВодяной теплообменник
Воздушно-отопительные агрегаты, использующие водяные теплообменники, максимально быстро обогревают воздух в здании за счет тепла, переносимого циркулирующей водой. Трубопровод при этом внутри имеет оребрение, что увеличивает теплотдачу. При обдуве этот теплообмен только увеличивается. Причитав все это, можно ошибочно спутать этот агрегат с обычными фанкойлами.
Электричество
Электрические устройства данного рода как в плане структурном, так и в плане функциональном весьма приближены к бытовым тепловентиляторам – электричество нагревает теплообменник, к которому подгоняется воздух посредством вентилятора. Заслонки же направляют его дальше в нужную часть помещения.
Но отличия между ними, безусловно, есть:
- Практически не применяются спирали открытого типа. Они могут прослужить относительно недолго, да и пыль при попадании на них будет гореть.
- Данные агрегаты разработаны для нагрева большого помещения. Это уже не бытовые нагреватели, здесь мощность измеряется десятками киловатт.
Разновидности теплогенераторов газового типа
Самый распространенный вид прибора – это воздухонагреватель газовый для воздушного отопления. Модули выпускаются в двух видах – мобильном и стационарном. Стационарные могут быть навесными или напольными.
Стационарные газонагреватели для отопления пригодны для использования в разных сферах, в том числе и быту.
Навесные отличаются небольшими габаритами и фиксируются на стены, напольные различаются на:
- вертикальные – устройства достаточной высоты, удобные для монтажа на улице или в частном доме (в подвале);
- горизонтальные – имеют небольшую высоту и пригодны для компактных помещений.
Устройство газового теплогенератора
Это агрегат воздушного отопления, который имеет простое устройство:
Источник бесперебойного питания для газовых котлов отопления
- Вентилятор. Предназначен для подачи воздуха для прогрева и удаления отработанных потоков из системы. Отработка выводится вверх, наружу.
- Газовая горелка поддерживает горение топлива, за счет чего прогревается теплоноситель.
- Камера сгорания в которой осуществляется горение энергоносителя. При герметичной камере природное топливо сгорает без остатка, то есть объем выбрасываемого углекислого газа минимален.
- Теплообменник обеспечивает процесс обмена тепла между комнатой и тепловым генератором. Также теплообменник защищает оборудование от перегрева.
- Воздуховоды нужны для транспортировки нагретых потоков в комнаты.
Принцип работы простой – вентилятор засасывает холодный воздух в теплогенератор, потоки получают тепловую энергию от горящего топлива и транспортируются в комнату посредством воздуховодов. Остывший воздух затем выпускается наружу или поступает для вторичного прогрева – цикличность поддерживается до тех пор, пока теплогенератор включен в работу.
За равномерность распределения тепловых потоков отвечают не только воздуховоды, но и клапаны, а также решетки – устройствами оснащены все трубопроводы, отводящие потоки по комнатам.
Монтаж воздушного отопления
Монтажные работы по установке системы воздушное отопление складских помещений можно произвести как работниками предприятия, так и обратиться за помощью к сотрудникам специализированных фирм. Заказав оборудование для того чтобы сделать воздушное отопление склада или другого помещения, вы получите от производителя заслонки, воздуховоды, врезки и другие стандартные компоненты.
Монтаж воздушного отопления
Дополнительно понадобится купить такие материалы, как:
- алюминиевый скотч;
- магистрали гибкого типа;
- лента для монтажа и утеплитель.
Некоторые участки крайне важно утеплить, так как это предотвратит образование конденсата в проблемных местах. Для этого на стенки трубопроводов можно поставить пласт утеплителя из фольги
Толщина такого самоклеящегося утеплителя может варьировать, однако наиболее используемой считается фольга, которая имеет в толщину от 3 до 5 мм.
Для того чтобы выполнить монтажные работы по организации системы воздушное отопление промышленных помещений, понадобятся следующие действия:
- установка магистралей, посредством которых подается горячий воздух;
- монтаж распределительных раструбов;
- установка агрегата, который генерирует тепло;
- укладка слоя для тепловой изоляции;
- установка дополнительных устройств и оборудования.
В помещениях производственного или складского характера системы отопления производственных помещений являются полноценными и весьма эффективными, они обеспечивают пространство теплом. Недаром такого рода системы применяются для того чтобы организовать отопление торговых центров, количество которых сейчас возрастает день за днем. Главными достоинствами такой системы считаются максимальная эффективность и экономичность. Также используется и газовое инфракрасное отопление производственных помещений – тоже довольно эффективный вариант.
Основные преимущества воздушно-отопительных агрегатов марки «Вулкан»
Если вам необходим отопительный агрегат, то вы можете рассмотреть в качестве варианта одну из вышеописанных моделей. Основными преимуществами данных устройств являются:
- высокая эффективность тепловентилятора;
- небольшие затраты на эксплуатацию;
- оптимальная дальность струи воздуха;
- пониженный уровень шума;
- большая тепловая мощность;
- полное регулирование технических параметров;
- простая и быстрая установка и монтаж.
С помощью данного оборудования вы сможете подогревать, а в дальнейшем поддерживать в автоматическом режиме нужный уровень температуры воздуха в помещении или здании. При этом теплоноситель будет нагреваться до отметки в 90 °С. Отопительный агрегат «Вулкан» не использует в своей работе воздушные массы извне, так как он предназначен для рециркуляции воздуха, который находится внутри здания.
В качестве дополнительной особенности можно выделить то, что агрегаты имеет способность перераспределять воздушные массы, это обеспечивается встроенными осевыми вентиляторами и направляющими решетками в виде жалюзи. С помощью последних потоки можно направить почти в любую часть сооружения или комнаты.
Особенности установки воздушно-отопительных агрегатов
В том случае, если механизм монтируется на стене, важно обеспечить ему стабильный приток воздуха, оставив между аппаратом и стеной зазор в 300 мм. грубой очистки
грубой очистки
Подключение воздушно-отопительного агрегата всегда можно выполнить как собственноручно, изучив для этого соответствующие фото- и видеоматериалы и четко следуя всем вышеописанным инструкциям, а также обратиться за помощью к профессиональному специалисту в том случае, если имеются сомнения в собственных силах.
Пример воздушно отопительного агрегата на видео:
По сути своей, это те же тепловентиляторы, но отличия некоторые все же имеются. Так, тепловая мощность данных устройств намного больше, ни в какое сравнение с двумя киловаттами тепловентиляторов. Также данные агрегаты рассчитаны больше на помещения промышленного рода, поэтому главное в них – безотказность и долговечность. Внешние характеристики при этом второстепенны.
Важно!
Если есть время и желание, то можете найти и такую модель, которая неплохо бы смотрелась дома или, к примеру, в офисе. Есть весьма привлекательные агрегаты, изготовленные из высокопрочного пластика
А теперь буквально в нескольких словах об источнике тепла.
