Расчет деревянного перекрытия
Расстояние между деревянными балками перекрытия определяется:
Во-первых, предполагаемыми нагрузками.
Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.
А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.
Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.
Во-вторых, жесткостью или нормативной величиной прогиба.
Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.
На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.
Расчет перекрытия по деревянным балкам
Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.
Значит, наибольшая величина прогиба будет наблюдаться при нагрузке
Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.
Рассчитаем момент сопротивления древесины на прогиб по формуле:
Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м
R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.
В таблице приведено сопротивление лиственницы.
Расчет перекрытия по деревянным балкам — таблица сопротивления древесины
Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).
Расчет перекрытия по деревянным балкам — переходящий коэффициент
Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.
Расчет перекрытия по деревянным балкам — срок службы дома
Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.
Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.
В-третьих, параметрами балки.
Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.
Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.
Таблица деревянных балок перекрытия для расчета высоты балок
Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.
Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.
Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

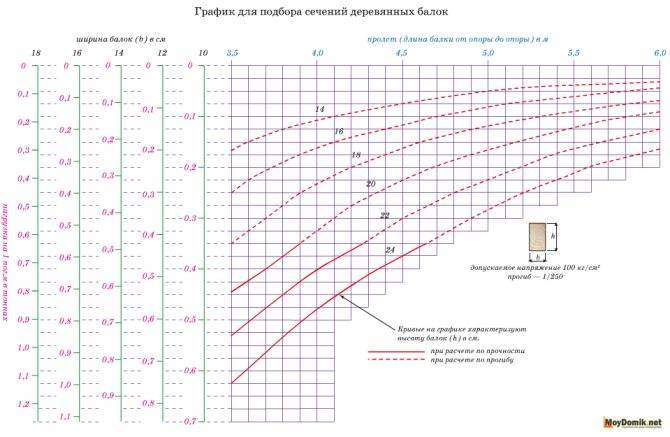

Таблица для подбора сечения деревянных балок перекрытия
Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.
Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
Как крепятся деревянные перекрытия
Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.
Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.
Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материалов Источник sdelaipotolok.com Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.
Самостоятельный расчет деревянного перекрытия
При расчете перекрытий нужна максимальная точность, так как от него зависит прочность всего дома. Нужно предусмотреть предполагаемую нагрузку, сечение и остальные размеры деревянных балок (ферм) перекрытия.
В тему:
Расчет балок перекрытия из дерева определяется сложением длины пролета перекрываемого помещения со значением глубины, на которую балка должна войти в стену.
Для межэтажных перекрытий в деревянном доме эта глубина составляет 70 мм, а для деревянных перекрытий дома из газобетона и кирпича – 150 мм. При этом рекомендуемая ширина пролета – от двух с половиной до четырех метров.
Максимальная длина доски или бруса составляет 6 м, а максимальная рекомендуемая длина пролета деревянного перекрытия составляет 5 м, но если по проекту он предусмотрен больше, то усиления деревянных балок перекрытия можно добиться, если использовать клееный брус и возводить промежуточные поддерживающие опоры.
Шаг балок деревянных перекрытий зависит от нагрузок и толщины балки, но среднее стандартное значение шага – один метр.
Сечение балок деревянного перекрытия рассчитывается в зависимости от ее длины, так ее толщина и должна составлять не менее одной двадцать пятой длины. Например, если длина балки пять метров, то ширина ее должна быть двадцать сантиметров. Если по каким-то причинам невозможно применить балку с таким показателем, то нужно укладывать несколько более узких балок рядом.
Следующая таблица параметров, применяемых при стандартной нагрузке, поможет вам сделать деревянные балки перекрытия своими руками:
Бревенчатые перекрытия выдерживают большие нагрузки, чем сделанные из бруса, но прогибается сильнее. Балка, полученная в результате скрепления болтами двух брусьев – прочнее, чем эти же два бруса, просто уложенные вплотную друг к другу.
Используя бревна в качестве перекрытия при стандартном шаге, равном одному метру, подойдут следующие параметры:
- при ширине пролета от 2 до 2,5 метров следует взять бревно тринадцать и пятнадцать сантиметров соответственно;
- при 3 и 3,5 – семнадцать и девятнадцать;
- при 4 и 4,5 – двадцать один и двадцать два;
- 5 и 5,5 – двадцать четыре и двадцать пять;
- 6 и 6,7 – двадцать семь и двадцать девять;
- 7 и 7,5 – тридцать один и тридцать три сантиметра.
Балки, изготовленные из металла, могут применяться большей длины, чем деревянные, с возможностью перекрыть большее пространство. Средняя нагрузка в случае применения металлических конструкций равна 350 килограмм на квадратный метр с применением стяжки и 500 килограмм на квадратный метр без нее. Шаг также делается в среднем метровым. Высота балки должна составлять минимум одну двадцатую длины проема, а ширина должна относиться к высоте, как пять к семи, где пять – ширина, семь – высота.
Перекрытие из газобетонных плит
Газобетонные плиты – армированные самонесущие элементы, конструкция которых, как правило, имеет пазогребневую систему соединения. Несмотря на монолитное исполнение, они гораздо легче железобетонных плит. Также они обладают повышенными звуко- и теплоизоляционными характеристиками. А высокоточная геометрия позволяет получить идеально ровную поверхность и сократить затраты на отделочные работы.
Технология устройства
Монтаж плит из газобетона выполняется автокраном и минимум 3-мя рабочими в следующей последовательности:
- Строповка конструкции.
- Укладка на несущие стены.
- Стягивание плит между собой с помощью специальных стяжных хомутов.
Торцы плит по периметру здания перекрывают кладкой из газобетонных блоков необходимой толщины.
При необходимости уже на следующий день после монтажа конструкция готова к полноценной эксплуатации – допускается выполнять кладку, а затем и перекрытие второго этажа в доме из газобетона.
Виды деревянных перекрытий
Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.
Варианты обустройства перекрытий цоколя и чердака
Существует три типа перекрытий:
- балочное;
- ребристое;
- балочно-ребристое.
Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.
Межэтажное перекрытие из деревянных балок
Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки. Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой. В качестве звукоизоляции устилается минеральная вата.
Ребристое деревянное перекрытие
Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.
Ребристо-балочное перекрытие
Материалы и инструменты
В таблице указаны материалы и инструменты для каждого этапа работ.
| Пиломатериалы | Крепления | Изоляция | Инструменты | Химия |
|
|
|
|
|
Железобетонные перекрытия
Изделия этого типа могут представлять собой:
- Сборные пустотные ЖБИ плиты. Они изготавливаются в заводских условиях, поэтому в продаже есть типовые модели шириной на 1,0, 1,2 и 1,5 метров. Толщина изделий составляет 220 мм. Длина может быть от 2,4 до 9,0 метров. Плиты этого типа отличаются большим весом. Один «квадрат» такой плиты будет весить не менее 300 кг. Поэтому нужно понимать, что несущие конструкции должны выдержать их вес. Кроме этого придется освободить рядом с домом пространство, так как изделия доставляются, а потом монтируются с использованием автокрана.
- Монолитные железобетонные плиты. Бывают плоскими или ребристыми. Для их монтажа в обязательном порядке строится опалубка и выполняется армирование. Толщина монолитных плит чуть меньше – 200 мм. Также они подходят только для пролетов менее 4,5 м. Но несмотря на меньшую толщину, один «квадрат» такой плиты будет весить больше – 480 кг. Если хочется использовать облегченные конструкции, то стоит выбирать ребристые плиты. Но в этом случае нужно будет выполнить более сложную опалубку.
- Комбинированные перекрытия, которые называют сборно-монолитными. Конструкция таких изделий может отличаться. Но чаще всего строители пользуются вариантом, когда используются несущие монолитные балка из прокатного профиля.
Это надежные и долговечные конструкции, но тем не менее, чтобы сделать выбор нужно рассмотреть их преимущества и недостатки.
Плюсы перекрытий
Прежде всего стоит отметить преимущества. Их у железобетона не мало. Например, такие изделия:
- Не подвержены атакам грызунов и насекомых.
- Подходят для кирпичных, бетонных домов, построек из газоблоков.
- Обладают отличной механической прочностью. Если перед укладкой деревянных балок нужно уточнить их прочность на изгиб, то в случае с железобетоном такого вопроса вообще не встает.
- Обладают долгим сроком службы. Такие перекрытия не изменят своих характеристик на протяжении более, чем 50 лет.
- Скорость работы. Железобетонные перекрытия можно уложить за несколько часов.
- Пожаробезопасны. Для этого не нужно думать о специализированных пропитках или ЛКП.
- Обладают отличными параметрами звуко- и теплоизоляции.
- Могут быть установлены независимо от сейсмических показателей почвы.
- Не требуют дорогой отделки.
- Позволяют строить здания большей этажности.
- Не требуют дополнительного утепления и вентиляции.
- Подходят для строительства помещений с повышенной влажностью. Именно ЖБИ используется для саун, ванных, душевых и прочих посещений.
- Позволяют уложить плитку в качестве напольного покрытия.
- Не «съедают» высоту потолка за счет своей толщины.
Плюсов конечно предостаточно, но есть и минусы.
Недостатки ЖБИ перекрытий
Самым главным минусом является цена вопроса. Придется потратиться не только на сам материал, но и на услуги тяжелой строительной техники. Также нужно заплатить самим рабочим и за аренду монтажного оборудования. Кроме этого автомобиль с плитами должен как-то подъехать к дому. Если у вас нет ворот, а вокруг много построек, то подъезд будет перекрыт.
Также стоит выделить такие недостатки, как:
- Высокий вес готовых плит. Это означает, что само основание дома и стены должны быть очень прочными. Либо придется усиливать конструкцию, а это еще больше финансовых вложений.
- Возможность ошибки монтажа. Есть риск, что появится так называемый мостик холода.
- Для монтажа чистового потолка придется арендовать или купить дорогостоящие буры и сверлильные аппараты.
Также есть риск, что арматура, расположенная в плитах, будет негативно сказываться на сигнале, например, wi-fi роутера. Некоторые считают, что металл негативно влияет и на самого человека.
Разумеется, если вы строите дом на несколько этажей, то особого выбора нет. Придется устанавливать железобетонные перекрытия. Только не стоит экономить и покупать изделия кустарного производства.
Как положить балки перекрытия на газобетон
Дома из газобетона строятся быстро и сравнительно просто. Стены обладают прекрасной теплоизоляцией, но они обладают меньшей прочностью по сравнению с кирпичными и железобетонными ограждениями.
Данный фактор сказывается на малой этажности строений и выборе материалов для конструктивных элементов, опирающихся на легкие блоки. Перекрытие по деревянным балкам в газобетонном доме считается наиболее предпочтительным вариантом по отношению к сборным или монолитным железобетонным плитам.
Основным его преимуществом является малый вес, отражающийся на существенном снижении нагрузок на стены и фундамент.
Требования по устройству железобетонного перекрытия для зданий из газобетона
Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.
Межэтажная конструкция должна обладать следующими свойствами:
- устойчивостью к воздействию нагрузок;
- запасом прочности с учетом длины перекрываемого пролета;
- способностью поглощать внешние шумы;
- повышенными теплоизоляционными характеристиками;
- пожарной безопасностью;
- сейсмической стойкостью.
Устройство армирующего пояса для зданий из газобетона является обязательным
Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.
Об устройстве межэтажного перекрытия – выбор оптимального варианта
Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?».
Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью.
Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.
Однако имеются ограничения:
- допустимый интервал между стенами составляет всего 6 м;
- древесина нуждается в антисептической обработке;
- брусья не обладают необходимым запасом огнестойкости;
- на балках возможно образование плесени и грибковых колоний.
Балки из обтесанных бревен
Вместо брусьев за основу можно взять обтесанные с нескольких сторон бревна (зачастую с 2 сторон), в народе такой матераил называют лафет, подробнее о нем можно прочесть в моей статье тут. Но для них существуют соответствующие требования:
- Во-первых, нужно подобрать нужный диаметр;
- Во-вторых, древесина должна сушится в помещении или под навесом до влажности не более 20%.
Чтобы усилить несущую способность перекрытия можно использовать перекрестную схему установки. При таком строении перекрытие опирается по контуру на все стены здания и для конструкции берется меньше пиломатериалов, чем при обычном. Для укрепления узлы пересечений стягиваются при помощи проволочных скруток или хомутов. Такая система используется очень редко, ведь легче сделать обыкновенное перекрытие и уменьшить шаг несущих балок
Перекрестное перекрытие между этажами. Крепление осуществляется специальными фиксаторами…
Стоит отметить, что перекрытия отличаются между собой утеплением. Чердачное утепляют, применяя нижний пароизоляционный слой, надподвальное — применяя верхний пароизоляционный слой, а между первым и вторым этажом можно положить звукоизоляционные материалы.
Конструкция деревянного перекрытия
Перекладины монтируют на стадии строительства, одновременно с возведением стен.
Монтаж деревянного перекрытия
Высота и сечение бруса для перекрытия зависят от:
- частоты шага;
- толщины балки;
- размера нагрузки на несущие перекрытия;
- типа древесины балки.
Установка деревянных балок перекрытия
Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство. Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса. При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:
- битумных средств, праймера;
- рулонного рубероида, битума или толи;
- жидкого гидроизола на битумной основе;
- линокром.
Монтаж деревянных балок в стены дома
Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами
Очень важно места стыка выполнять над опорой
Удлинение перекладины
Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

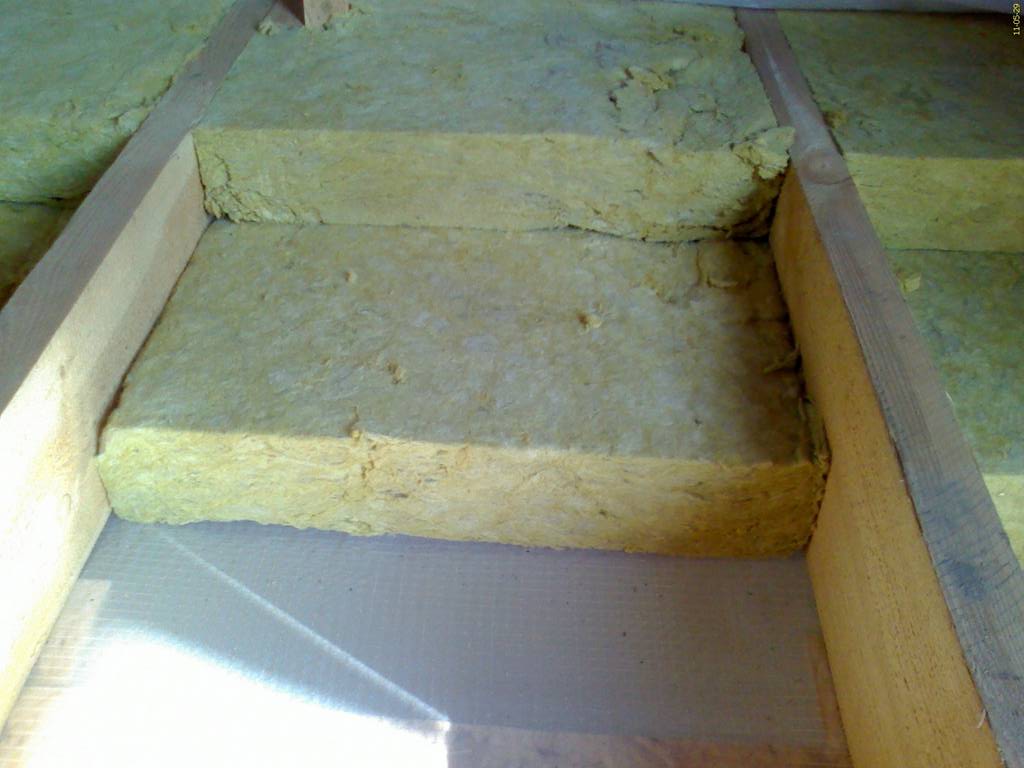

Утепление потолка минеральной ватой
По сконструированным балкам настилают лаги, а поверх них — дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.
Утеплитель между лагами
Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья. В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:
- несущие брусья;
- лаги, утеплитель, звукоизоляция, пароизоляция;
- черновой дощатый настил;
- облицовочное напольное покрытие.

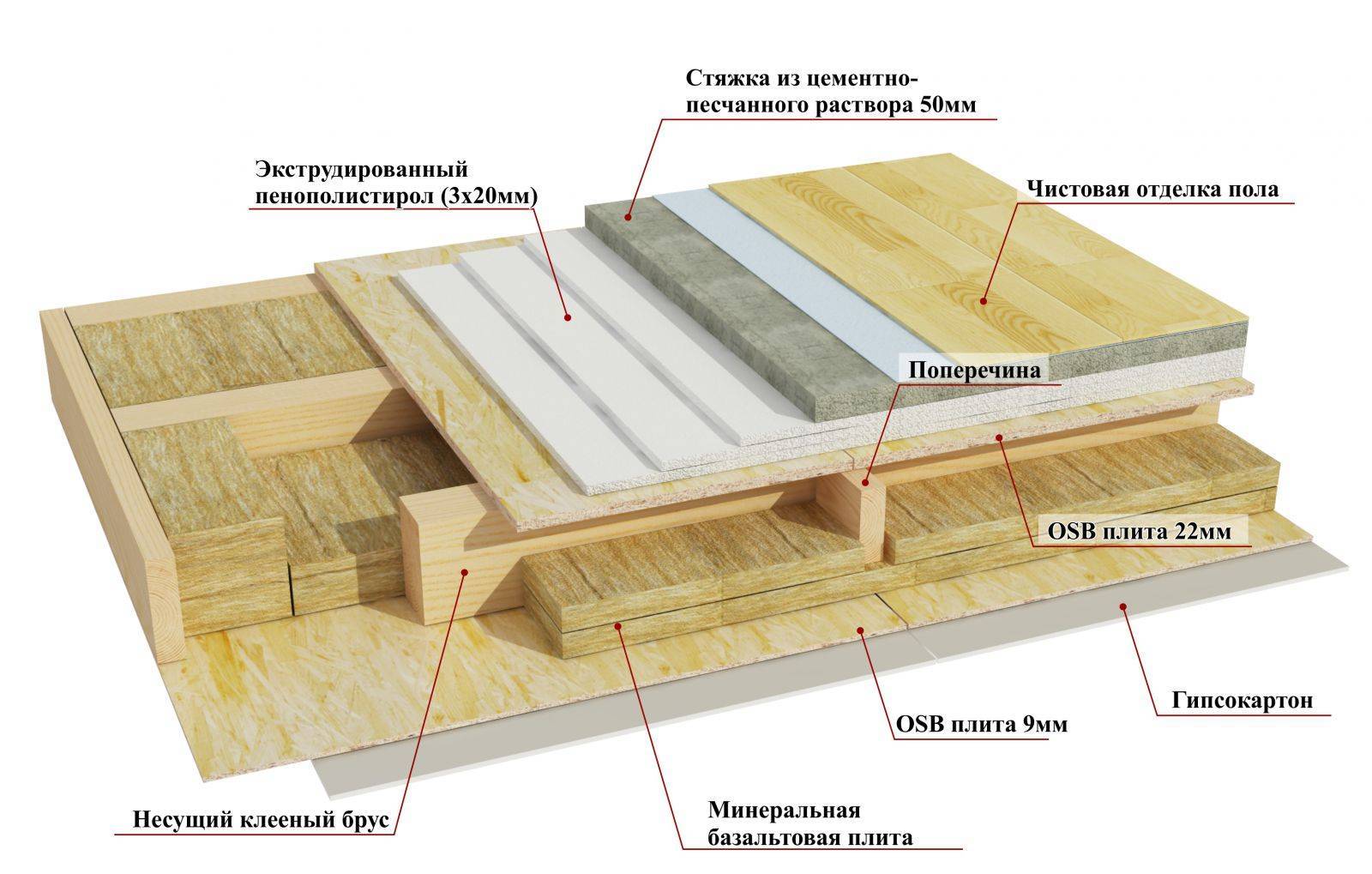

Пирог деревянного чердачного перекрытия
Усиление
Профессиональные конструктора сходятся во мнении о том, что перепланирование старых квартир, оборудованных смешанными перекрытиями является очень непростым. Эти устаревшие строительные объекты обладают обилием редкостных особенностей и характеристик, которые непременно требуется учитывать, чтобы выполнить весь комплекс реконструкции и при этом не «завалить» здание, а напротив, усилить его прочностные характеристики и продлить срок эксплуатации.
Когда и зачем нужно?
Этот процесс может начинаться владельцем жилья только после получения соответствующего технического заключения на перепланировку о целесообразности и безопасности запланированных мероприятий.
В Москве такое заключение выдает ГУП МосжилНИИпроект, и стоит оно весьма недешево.
После оформления договора собственника с вышеназванной организаций, ее специалисты проводят обследование несущих конструкций и перекрытий на предмет технического состояния и возможности замены, без разрушения остальных важных конструкций дома. После это выполняется проект реконструкции в котором указывается технология замены перекрытий и виды применяемых материалов.
Какими материалами?
Вид материалов будет зависеть от выбранного проекта реконструкции. Например, если неисправна какая-то балка, ее можно укрепить при помощи различных протезов. При этом будет нужно установить кратковременные опоры, которые придется убрать после выполнения работ по усилению, удалить прогнившие части конструкции и усилить их протезами необходимого типа: концевыми либо промежуточными.
Если будут устанавливаться новые металлические балки, то кроме двутавров, которые как правило применяются для смешанных перекрытий, также собственнику потребуется приобрести пиломатериал для настила, легкие сборные плиты для наполнения конструкции, тепло- паро- гидрозащитные материалы.
Теплозащита для таких конструкций должна быть выбрана толщиной не менее 100 мм и иметь акустические характеристики, чтобы в итоге слойное покрытие имеют защиту по воздушному шуму не менее 52 дБ, а по ударному — 60 дБ.
Второй вариант усиления конструкции перекрытия намного сложнее выполнить технически и обходится он заказчикам дороже, однако долговечность таких конструкций также значительно выше и определяется в несколько десятков лет.
Как сделать?
собственник квартиры должен заключить договор с подрядчиком на безопасное выполнение работ
Этот момент очень важен, поскольку если что-то пойдет не так, подрядная организация должна возместить все причиненные убытки
Основные работы по усилению смешанных перекрытий в старых домах с заменой на облегчённые монолитные конструкции:
- Выполняют демонтаж старых полов.
- Демонтаж перестенков выполняют только если данные мероприятия определены проектом и с разработкой точной технологической картой усиления проемов,ю вместо демонтируемых объектов.
- Вентиляционные системы изменять не разрешается.
- После вскрытия пола, очищают пространство от шлака и мусора. Укрепляют и грунтуют несущие потолочные балки, которые не повреждены гнилью.
- Сверху укладывают двутавр для укрепления конструкции и снятия нагрузки с ниже расположенного потолка.
- Закрепляют двутавр сваркой и заводят в кирпичные стенки.
- Устанавливают новые деревянные перекрытия или меняют их на монолитные.
- Нижние доски пола обрабатывают антисептической и огнезащитной пропиткой. Устанавливают шумозащитные профили.

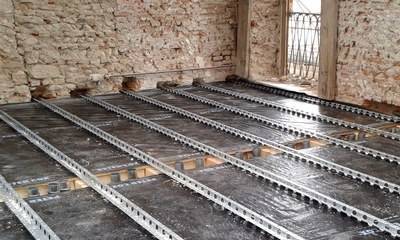

- Устанавливают оцинкованный лист с высоким профилем.
- Укладывают арматуру и заливают облегченной керамзитобетонной смесью.
- Устанавливают армосетку 100х100.
- Выполняют чистовую стяжку по маячкам.
Схема слоев пирога между этажами
В зависимости от видов материалов, перекрытия имеют различную начинку от голого бетона или деревянной балки, до чистового пола, по которому можно ходить без обуви. Деревянные перекрытия нуждаются в целом слое изоляционных материалов, включая тепло-, шумо-, гидро- и звукоизоляцию.
Дерево:
- накапливает влагу;
- конденсат разрушает волокна;
- начинает расти грибок и прочие неприятности.
Поэтому пирог по деревянным балкам, начиная с жилого помещения (потолка) выглядит следующим образом:
- чистовой потолок (отделка);
- доска (черновой потолок);
- пароизоляция (ветроизоляция);
- деревянные балки;
- утеплитель, лежащий на черновом потолке нижнего этажа;
- гидроизоляция на балках перекрытия;
- настил из досок, бруса (лаги);
- чистовой пол (для нежилого чердака не обязательно).
Так выглядит стандартная схема для межэтажного перекрытия. Утепление может происходить как со стороны потолка, так и со стороны пола, в зависимости от удобства монтажа. Нежилое помещение (холодный чердак) отличается от жилого (мансарда) только количеством утеплителей. Для мансарды утепляют также стены и своды крыши.
Пирог перекрытия плиточного типа их ЖБИ выглядит несколько иначе. Бетонные конструкции не нуждаются в паро- и гидроизоляции, сам цемент выполняет функцию гидроизолятора. Утепление может быть как при помощи матов из минеральной ваты, так и из керамзитных гранул. В качестве шумоизоляции на всех видах перекрытий используется минеральная вата.
Особенности полов в домах из газобетона
Соответствующими особенностями таких полов будет то, что для домов данного типа безотступно советуют только деревянное перекрытие. Томные материалы, такие как плиты из железобетона бывают вариации изогнуть конструкцию, поскольку являются очень томными для таких домов.
Но даже и тогда нужно учесть некие причины:
- этажность постройки. Если дом состоит весьма из 2-ух этажей, то использовать в роли напольного покрытия древесную породу не рекомендуется. Это все связано с той целью, что она не выступает довольно нужным силовым опорным элементом;
- если сейсмическая активность местности, на занят размещается построение, высочайшая.
Дом Газобетон полы балки стропила потолок доска предварительный пол стяжка пола устройство пола.
Дом Газобетон полы балки стропила потолок доска черновой пол стяжка пола устройство пола.
Железобетонные плиты в качестве пола очень просты в монтаже, деревянные в этом процессе более сложные, требующие определенных знаний.
Как правильно опирать деревянные балки на газобетон
Существуют два документа, утвержденные Госстандартом, которые регулируют глубину опирания балок.
- Один ГОСТ устанавливает требования к использованию древесины, в частности, балок. В нем определена минимальная пятка опирания – 15 см (при укладке брусьев на деревянные стены – 7 см).
- Второй ГОСТ регламентирует величину опирания перекрытий на стены из газобетона. Он устанавливает размер 200 мм.
По нашему мнению, при строительстве дома из газоблоков есть резон руководствоваться нормой, утвержденной вторым стандартом.
При работе с деревом есть технологические тонкости:
- под брусья следует подкладывать гидроизолирующий паронепроницаемый материал, чтобы предотвратить отсыревание и порчу дерева;
- торцы балок обрезают наискось – под углом 70о, чтобы обеспечить вентилирование внутренних волокон.
Полости, образовавшиеся между деревом и газобетоном заполняют утепляющим материалом.
Сколько времени требуется для работы, когда можно будет продолжать строительно-монтажные мероприятия?
Преимуществом деревянных перекрытий является то, что ими можно пользоваться практически сразу после установки несущих балок и закрепления монтажных настилов, в отличие от монолитных бетонных перекрытий, которые должны застывать не менее 28 дней.
Строительство перекрытий в любом жилом доме выполняются по проекту, одним из разделов которого является экономический расчет стоимости монтажно-строительных работ, в состав которого входят нормативы времени и численности для производства того или иного вида работ.
Нормативное время определяется Государственными Едиными нормами и расценками. Для деревянных перекрытий нормативы установлены для 100 м2, в перечень работ включены все операции по установке несущих балок и установке защитных слоев многослойной конструкции.
Общие трудозатраты на производства такой конструкции составляют 237,14 чел-час, в том числе собственно на устройство 100 м2 перекрытия — 148,52 чел-час, укладку ходовых досок — 5,51 чел-час и подшивку потолка 83,11 чел-час.
Наиболее эффективна работа по устройству перекрытий может быть выполнена бригадой строителей из 3-х человек, при 8 часовом рабочем дне она может быть завершена за десять рабочих дней: 237,51: 3: 8=10 дней.
Требования к перекрытиям в доме из газобетона
Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и уют – это те качества, которыми должен обладать любой дом. А перекрытие является одной из его основных связующих конструкций, поэтому должно отвечать следующим требованиям:
- Устойчивость к постоянным и временным нагрузкам, которые оно воспринимает и передает на несущие стены и фундамент.
- Жесткость – величина «прогибов» не должна превышать допустимые нормы.
- Звукоизоляция от внешних и внутренних шумов.
- Теплоизоляция – касается конструкций, разделяющих помещения с разной температурой (например, холодный чердак и жилой этаж).
Перекрытия из древесины
Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.
Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:
- при формировании оснований между этажами – до 5 м;
- для технических помещений под крышей – максимум 6 м.
С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.
Очень важное преимущество конструкции из дерева – малый вес
Положительные стороны деревянной конструкции:
- уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
- ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.
Недостатки деревянных балок:
- пожароопасность. Требуется специальная обработка древесины;
- чувствительность к влаге. Необходима обработка антисептиком.
Сборно-монолитные конструкции: особенности устройства
Основными конструктивными элементами сборно-монолитных конструкций являются специальные балки, блоки-вкладыши, армирующая сетка и бетонная основа. Сооружение выполняется следующим образом:
- На 2 противоположные несущие стены монтируются балки с шагом в соответствии с размерами блоков.
Фото 10. Установленные на стенах балки
- Пространство между балками заполняется блоками-вкладышами, формируя, таким образом, несъемную опалубку для последующего бетонирования.
Рисунок 11. Заполнение блоками пролетов между балками
- Изготовляется армирующая сетка из рифленой арматуры, которая укладывается поверх блоков.
Фото 12. Армирование СМП
- Бетонируются пустоты между рядами блоков и верхний слой сверху них толщиной 50 мм.
Фото 13. Бетонирование сборно-монолитного перекрытия
Техника и последовательность работ показаны в следующем видеоматериале:
Конструктивные особенности
Особенностью возведения строений из пенобетона является именно свойства блоков. Они имеют низкую прочность на сжатие и не предназначены для несения точечной нагрузки. Если положить балку просто на стену, под ее весом стена сначала потрескается, а затем раскрошится.
Технология многоэтажного строительства из газобетона предусматривает обустройство на каждом уровне укрепляющего его сооружения — армопояса. Оно представляет собой замкнутый железобетонный контур, своеобразный фундамент, расположенный по периметру несущих стен.
- равномерное распределение вертикального давления по всей плоскости верхней поверхности стены;
- предотвращение отклонения несущих конструкций от вертикали под воздействием горизонтальных нагрузок и колебаний грунта;
- стабилизация здания при неравномерном давлении на плиту в его разных частях.
Типы и виды деревянных перекрытий — классификация
1. По назначению
Подвальное и цокольное перекрытие по деревянным балкам
Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.
Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

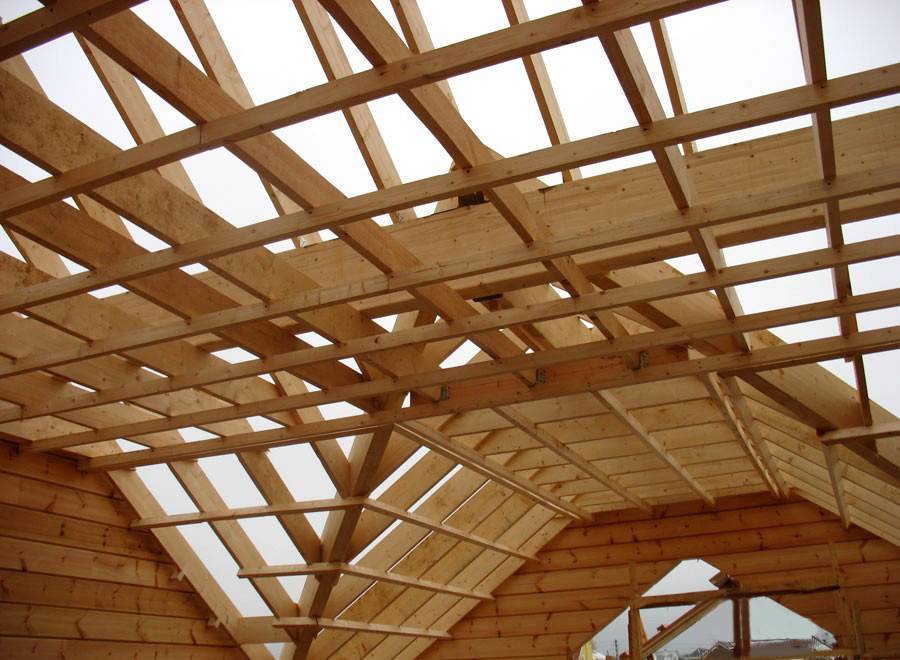

Чердачное перекрытие по деревянным балкам
Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.
Междуэтажное перекрытие по деревянным балкам
Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.
2. По виду
Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.
Цельные (цельномассивные) деревянные балки перекрытия
Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.
Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).
Клееные деревянные балки перекрытия
Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.
За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.
Клееные деревянные балки перекрытия — схема устройства
Преимущества клееных балок:
- высокая прочность;
- возможность перекрывать большие пролеты;
- легкость монтажа;
- незначительный вес;
- длительный срок службы;
- отсутствие деформации;
- пожарная безопасность.
Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.
Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.
