Все виды дюбелей и их назначение

Виды и размеры

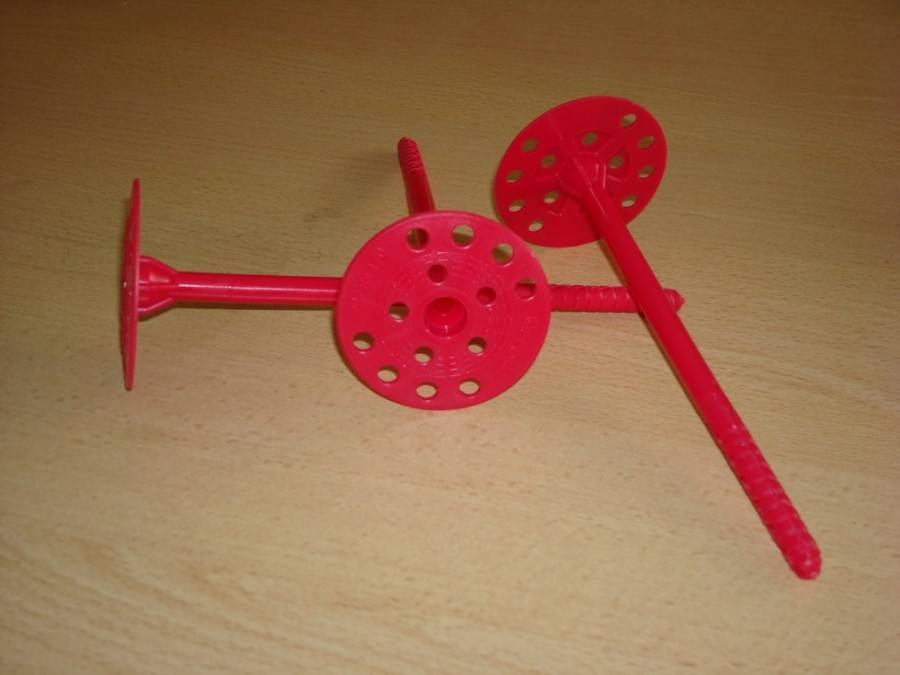

Конструкция тарельчатого дюбеля предполагает наличие таких элементов, как сердечник, гильза и широкая шляпка. В продаже можно встретить крепление с резьбой. Их можно просто вбивать в поверхность. Для их изготовления могут применять дюбеметалл или пластик. Стоимость таких изделий в 2 раза превышает цену пластиковых элементов. Но при этом они способны выдерживать большую нагрузку. Задействуют их при креплении пустотелых и тонких утеплителей.

Пластиковые элементы могут быть двух видов – полипропиленовые и нейлоновые. Второй вариант можно применять при креплении материала в любую стену – дерево, бетон, газосиликат.

На видео- кровельный тарельчатый дюбель:

С учетом от толщины теплоизолятор грибки из пластика должны иметь разные размеры. Сегодня изготовители предлагают широкий размерный ряд. Длина изделий может достигать 70-200 мм, хотя могут быть использованы отдельные крепления, длин которых достигает 395 мм. Диаметр дюбеля из пластика составляет 10 мм, но этого достаточно для получения необходимой прочности.

Металлические изделия

Этот вариант тарельчатого гвоздя также имеет определенную популярность среди застройщиков, ведь сталь, которая применяется для изготовления изделия, намного надежнее пластика.

К преимуществам металлических дюбелей можно отнести:

Надежность. Несущие способности элементов в 2 раза выше, чем у пластикового крепежа. Металлический дюбель способен выдержать нагрузку в 300 кг. Задействовать тарельчатые элементы можно при монтаж тяжелых теплоизоляторов.
Широкий размерный ряд. Стандартными остаются ширина шляпки – 60 мм и диаметр – 10 мм, а вот длина может достигать 90-300мм. Такие размеры позволяют работать с огромным ассортиментом утеплителей. Если вам необходима длина побольше, то сделать такой элемент можно на заказ.
Простота применения. Для монтажа утеплителя необходимо вбить дюбель гвоздем. По сравнению с пластиковым вариантом металлический намного прочнее, так что во время удара он не сломается и не погнется. Кроме этого, металлический крепеж отлично распирает дюбель, благодаря чему он надежно крепит теплоизолятор.

На видео- недостатки тарельчатого дюбеля:

Но у металлических дюбелей есть ряд недостатков:

Металл отлично проводит холод. Устранить такую проблему можно, если купить не обычный металлический элемент, а крепеж с термоголовкой. Она изготовлена из пластика, надевается на шляпку и защищает металл от влияния холода.
И хотя поверхность цинкованная, то со временем коррозия наносит разрушение этому защитному слою, в результате чего на фасаде возникают бурые следы. Чтобы решить эту проблему, необходимо опять обратиться к варианту с термоголовкой. В таких элементах металл сосредоточен далеко от поверхности.
Вес металлических дюбелей намного больше, так как у них сердечники из металла. Но особо для фасада нет никакой разницы, хотя перевозка усложняется.

Тип ДС-2

Этот вариант тарельчатого дюбеля был разработан специалистами России.

Он заметно отличается от представленных ранее вариантов по следующим признакам:

Диаметр прижимного элемента составляет 60 м. Благодаря этому удается получить надежную фиксацию всех типов утеплителей.
Распорный анкерный элемент может иметь длину, 50,80 и 100 мм.
Для изготовления гвоздей применяют стеклопластик. Это материал, который имеет высокие показатели прочности и низкую проводимость тепла.

К преимуществам можно отнести:

Отсутствует мостик холода, благодаря чему можно не переживать за потери тепловой энергии при низких температурах.
Высокая надежность.
Широкий размерный ряд. Длина изделия может достигать до 260 мм.

К минусам изделий относят:

Перед монтажными работать система собирается из составных элементов, благодаря чему повышается время установки.
Если гвоздь сломается, то отыскать ему замену проблематично.
Выполнять отверстия нужно конкретно на заданную глубину. Если она будет больше, то закрепить элемент надежно не получиться.

Какие размеры черных саморезов по дереву существуют и как правильно опреедлить какой именно необходим, поможет понять данная статья.

Какие гвозди для пневматического гвоздезабивного пистолета стоит выбрать и использовать, можно узнать из статьи.

Как выглядят строительные гвозди гост 283 75 и где их можно применять, рассказывается в данной статье.

А вот какие саморезы для гипсокартона самые лучшие, можно узнать из данной статьи.

Какие саморезы для кровли из профнастила стоит использовать и как это делать правильно, очень подробно рассказывается в данной статье.

Дюбель – история и сфера применения

Прежде, чем разобраться в современной жизни нашего героя, давайте выясним, чем он «занимался» ранее, изучим, как сказали бы в советские времена, «объективку» на него. Итак, дюбель пластмассовый ведет свою историю от крепежного устройства, в основе которого был конопляный шпагат, закрепленный специальным клейким веществом на основе крови животных. Этому изделию, как выяснили исследователи, более века.

Если быть точным, то патент на изобретение выдан в Англии в 1913 году, а первый дюбель был изготовлен тремя годами ранее человеком по имени Джон Джозеф Ролингс. Как и сегодня, тот исторический дюбель углублялся в несущую поверхность, например, в стену здания, а затем соединялся с другими крепежными изделиями, похожими на современные шурупы и саморезы. А затем уже на эту конструкцию что-либо закреплялось. По большому счету, с тех пор особо-то ничего и не изменилось.

Правда, нужно сказать, что до появления дюбелей пластиковых (пластмассовых, пропиленовых) мы с вами часто пользовались деревянными их аналогами – чопами, сделанными собственноручно или покупными. Многие так делают до сих пор, небезосновательно считая это более правильным при выполнении некоторых видов работ. Однако прогресс все же не остановить!

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

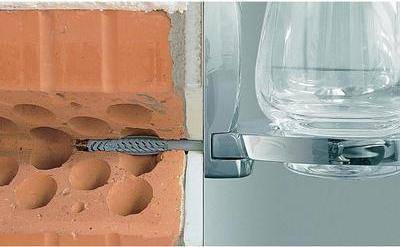

	Универсальный полипропиленовый. Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель. Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

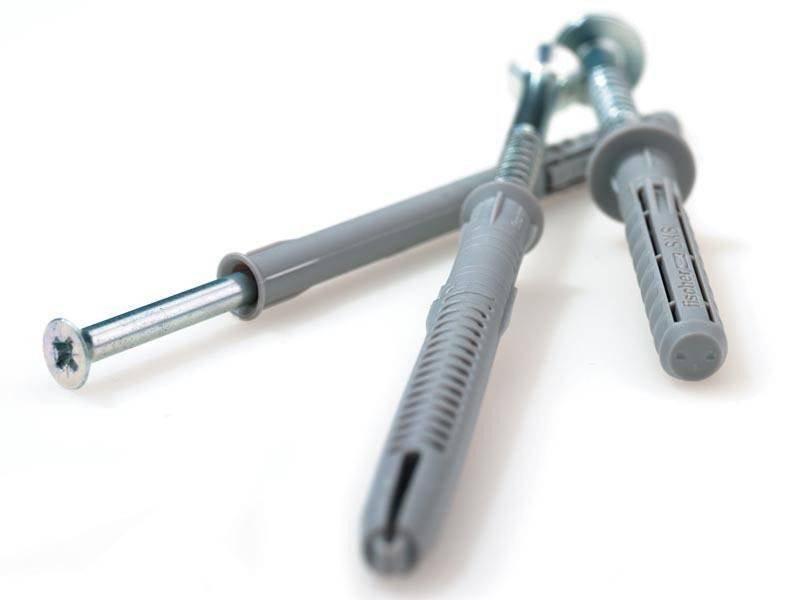

	Дюбель-гвоздь. Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона. Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель. Как ясно из названия, изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка. Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель. С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик. Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут. Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель. Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Что такое дюбель?

Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом. Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.

Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.

Виды дюбелей

Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.

Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:

Дюбель универсальный

— материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.

Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.

Дюбель-бабочка

— материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.

Дюбель для гипсокартона

— имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.

Дюбель молли

— аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.

Дюбель-гвоздь

— такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.

Виды дюбелей

На сегодняшний день существует множество видов дюбелей для бетона, перечислять которые можно очень долго.

Поэтому выделим наиболее распространенные:

Обычные распорные;
Бабочка;
Универсальные;
Дюбели-гвозди;
Фасадные (зонтики);
Химические;
КВТ;
GB.

Теперь подробней рассмотрим их особенности и предназначение.

Обычный распорный крепеж

Распорный

Распорный дюбель для бетонной стены позволяет выполнять монтаж различных жестких конструкций. Данный тип крепежа может различаться типом шляпок шурупа. Чаще всего они выполнены «впотай» и под крестовую отвертку.

Однако шурупы больших диаметров иногда встречаются и под ключ с шестигранной головкой.Как правило, они имеют шиферообразную резьбу, благодаря чему при монтаже дюбель в бетон забивается молотком.

В случае демонтаже, перед тем как вытащить дюбель из бетонной стены, надо просто выкрутить шуруп. После этого гильзу легко вынуть из отверстия.

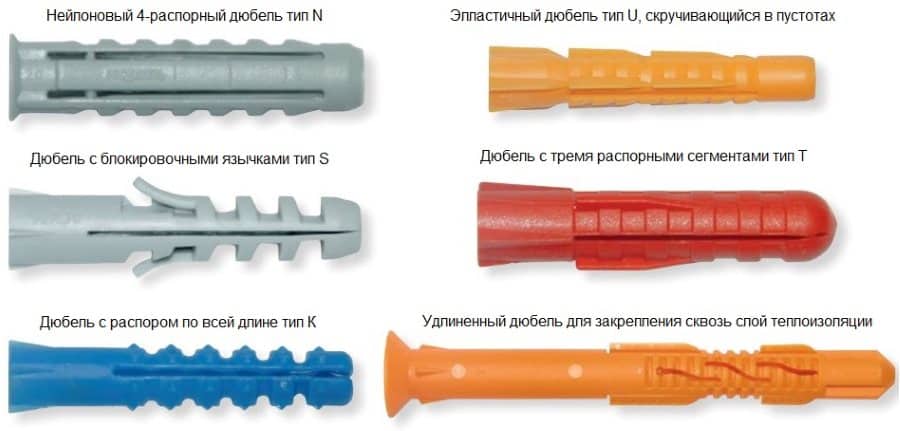

Надо сказать, что различаться могут и сами гильзы. Они бывают двух или трехраспорными. Зачастую имеют шипы и блокировочные язычки, которые способствуют надежной фиксации крепежа в отверстии.

Размеры дюбеля для бетона могут быть самыми разными. Поэтому выбирать следует в зависимости от типа конструкции, которая будет монтироваться.

На фото — крепеж «Бабочка»

Бабочка

Используется для пустотелых или тонкостенных конструкций. Гильза такого крепления вставляется в сквозное отверстие. После вворачивания шурупа, обратная ее сторона складывается, в результате чего происходит фиксация.

Универсальный крепеж

Универсальный

Данный крепеж в полнотелых стенах идентичен распорному. В пустотелых же стенах при вворачивании шурупа, гильза заворачивается в узел, в результате чего происходит фиксация по принципу «Бабочки». Таким образом, один и тот же крепеж можно использовать для разных поверхностей.

Дюбель-гвоздь

Гвоздь

Данный крепеж представляет собой металлический дюбель для бетона, предназначенный для несъемного крепления различных тонколистовых материалов и профиля к бетону.Допускается его использование для сквозного крепления профиля.

«Гвоздь»имеет такую конструкцию, что крепление его в стене производится с помощью забивания. Как правило, для монтажа используют пистолет для забивания дюбелей в бетон, однако, выполнить эту процедуру можно и молотком.

«Зонт» с металлическим стержнем

Фасадный

Фасадный крепеж можно отнести к отдельной группе.

Он предназначен для монтажа теплоизоляции:

Пенополистирола;
Волокнистых плит;
Минеральных матов.

По сути это тот же распорный дюбель, но удлиненный и с увеличенной шляпкой.Сама гильза выполнена из ударопрочного полипропилена, а стержень из армированного стекловолокном полиамида. Иногда встречаются «зонтики» с металлическим стержнем. (См. также статью Саморезы по бетону: особенности.)

Химический дюбель

Химический

Еще одним необычным типом крепежа является химический дюбель для пенобетона.

Он состоит из двух элементов:

Капсулы с химическим составом;
Металлического шурупа.

Инструкция по монтажу такого дюбеля выглядит следующим образом:

В первую очередь в пенобетоне сверлится отверстие необходимой длины.
Затем в отверстие вставляется капсула с химическим составом.
Далее вкручивается шуруп. При этом капсула разбивается, и химический состав проникает в поры пенобетона.
После этого надо дождаться, пока застынет вещество. В зависимости от типа состава, на это может потребоваться от нескольких часов до суток.

КВТ крепеж

КВТ

КВТ создан специально для монтажа в газобетон. Его особенностью является широкая резьба, расположенная на внешней стороне гильзы. Благодаря ей получается надежное сцепление с пористым материалом основания. (См. также статью Шлифовка бетона: как сделать.)

При вворачивании гильзы в газобетон, она не разрушает его структуру, а нарезает в нем резьбу. В зависимости от марки материала, дюбель для легкого бетона КВТ способен выдержать 400-600 кг.

GB крепеж

GB

Крепление GB представляет собой дюбель для полистиролбетонных блоков.По сути, это распорная гильза со спиралевидными лопастями.

Благодаря такой конструкции, дюбель для полистиролбетонаGBспособен выдержать большие нагрузки, поэтому его используют при монтаже навесных шкафов, радиаторов отопления, полок под бытовую технику и т.д.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.
