Высота установки розеток и выключателей

Сразу скажу, что высота установки розеток и выключателей может быть разной. Все зависит от ваших пожеланий, а также от помещения, где они будут устанавливаться.

Еще этот вопрос регламентируется нормативными документами. Так в ПУЭ рекомендуется устанавливать выключатели со стороны ручки двери на высоте до 1м. Как видите это только рекомендация. Еще в ПУЭ запрещается установка розеток и выключателей на расстоянии не менее 0,6 м от двери душевой кабины и не менее 0,5 м от элементов газопровода. Вот к этому стоит прислушаться. Если хотите знать больше, то прочитайте главу 7.1 ПУЭ. Знания сила!

Высота установки розеток

Тут существует несколько вариантов в зависимости от их назначения и комнат.

Советский стандарт размещения розеток на высоте 90 см от пола уходит в прошлое. Это не очень удобно и не красиво. Розетки стоят высоко, портят вид интерьера, да спускающиеся черные провода от электрооборудования также не доставляют красоты и часто просто мешаются.

Высота от пола 20-30 см, по моему мнению, будет оптимальным вариантом. Только в этом случае защищайте розетки от маленьких детей. Это можно сделать специальными заглушками или сразу купить розетки с защитными шторками. Такое размещение смотрится аккуратно и красиво.

На кухне ситуация немного другая. Розетки для холодильника и духового шкафа стоит размещать на высоте 20-30 см от пола рядом с подключаемым оборудованием. В рабочей зоне высоту установки розеток можно сделать 10-20 см от поверхности столешницы. Так будет удобно подключать микроволновку, чайник и другую кухонную утварь. Для подключения телевизора на кухне стоит разместить розетку непосредственно за ним. В каком углу решили его повесить туда и тяните питающий провод. Не забывайте про газопровод и не приближайтесь к нему ближе 0,5 метров. Для вытяжки розетку нужно ставить на высоте более 2-х метров, над верхними шкафами.

В ванной комнате влагозащищенную розетку для стиральной машины можно установить рядом с ней на высоте 20-30 см. Розетку для электробритвы лучше разместить рядом с зеркалом с полочкой на высоте от пола где-то 110 см. Не забывайте про указания ПУЭ и не приближайтесь ближе, чем на 0,6 метра к самой ванне или к двери душевой кабины.

В комнате если вы собираетесь вешать телевизор на стену, то для него розетку лучше установить прямо за ним. Еще можно предусмотреть розетки у рабочего или учебного стола для зарядки телефона, настольной лампы и т.д. Их можно установить на высоте 10-20 см от поверхности стола.

Также не забывайте про кондиционеры. Если у вас их пока нет, то есть большая вероятность, что со временем они у вас появятся. Чтобы не переделывать электрику, не штробить стены и не тянуть новые к ним провода, сделайте это все заранее. Сначала определитесь, в каком углу у вас, возможно, будет висеть кондиционер. Размещайте для него розетку примерно так, как я указал на рисунке ниже. Лучше пусть будет в углу за шторкой прятаться розетка, чем потом что-то изобретать.

Высота установки выключателей

Тут вариантов несколько.

  1. Это на высоте уровня вашего плеча – примерно 160-170 см от пола. Все мы разного роста и поэтому данная высота может меняться. Так делали раньше в Советском Союзе. Кому-то и сегодня это нравится.
  2. Это на уровне опущенной вниз руки – примерно 80-90 см от пола. Это удобно и красиво, пользуется большой популярностью, но зато дети маленькие будут играться.

На этих двух вариантах зацикливаться не стоит, и делайте так, как вам удобно.

Например, в спальне выключатель от светильника можно разместить возле кровати на высоте 60-70 см от пола. Прочитали пару страниц в книге, нагнали на себя сон, руку протянули до выключателя и баиньки.

Выключатель дополнительного освещения над рабочим или учебным столом стоит размещать на высоте 10-20 см от уровня самого стола. Ребенку стало темно, протянул руку и включил свет, не отвлекаясь от уроков.

Также перед выбором места и высоты установки розеток и выключателей рекомендую хорошо продумать, какая мебель у вас будет стоять и где, чтобы потом все было красиво и самое главное удобно.

Не забываем улыбаться:

Требования к размещению

На сегодняшний день не существует никаких особых требований по расположению розеток и выключателей.

Так же, как и евростандарт, правила устройства электроустановок (ПУЭ) не предъявляют особых требований к высоте размещения розеток или выключателей, ограничиваясь рекомендацией по их установке в наиболее удобном для пользователя месте.

Что касается монтажа розетки или выключателя света при входе в помещение, то принято делать это на высоте опущенной руки взрослого человека. Такая рекомендация нашла отражение в отечественных официальных документах. В частности в СП 31-110-2003 говорится о необходимости размещения выключателей возле входной двери в помещение, со стороны дверной ручки на расстоянии до метра от пола. Такое же размещение выключателей предусматривает и евростандарт. Оно позволяет не только быстро найти выключатель в темной комнате, но и не создает препятствий при использовании его детьми.

В комнатах, имеющих большую площадь, следует позаботиться не только о наиболее удобном пользователю уровне размещения выключателей, но и об обеспечении максимального удобства управления освещением. Для этих целей широко используются различные схемы подключения проходных выключателей. Выбрать одну из них можно, исходя из индивидуальных особенностей помещения.

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки


Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

  • выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
  • монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

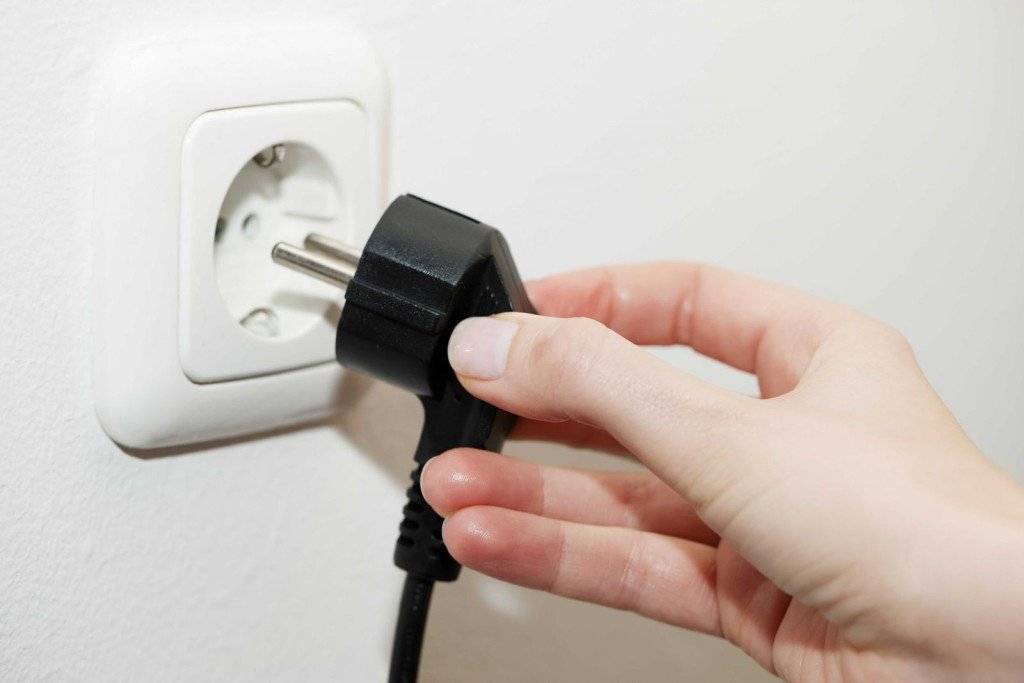

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

  • вилку можно вставить в электроразъем, не нагибаясь;
  • маленькие дети не достают до разъема, поскольку он установлен на высоте;
  • такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов. В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

  • розетки размещают не ближе полуметра к газопроводу;
  • на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

Грамотное расположение выключателей подразумевает установку на стене на расстоянии до одного метра со стороны, где расположена дверная ручка или под потолочной зоной со шнуром.


После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

  • в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
  • в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

Технические требования к установке розеток и выключателей

Места размещения внутри и снаружи жилых помещений выбирают исходя из 3 основных критериев:

  • безопасность;
  • функциональное удобство;
  • эстетическая привлекательность.

Безопасность включает в себя 3 пункта:

  1. Природный газ.Принцип работы выключателя таков, что во время включения лампы (или другого потребителя) происходит замыкание цепи питания. Происходит это за счёт передвижения контактной пары. В этот момент между контактами проскакивает микро искра, способная поджечь газ. В случае возникновения утечки в газоснабжении, выключатель может стать причиной возгорания или взрыва. Тоже происходит и в том случае, если выключатель или розетка неисправны. Недоброкачественное соединение проводов, подающих напряжение на прибор, разболтанные контакты и прочее, приводят к искрению на клеммах. Именно по этой причине в квартирах с газовыми плитами и водонагревательными колонками, выключатель света выносится за пределы кухни. Обычно его устанавливают в коридоре, разделённом с кухней дверьми. В отношении розеток действует другая логика. Газ легче воздуха и поэтому в первую очередь накапливается в верхней части помещения. Поэтому розетку в кухне лучше разместить ближе к полу, в этом случае вероятность возгорания газа от искры ниже.
  2. Вода.Любая жидкость — прекрасный проводник тока. Если вода попадает между разноимёнными контактами, между ними происходит короткое замыкание. Но это не самое страшное. При коротком замыкании сработают защитные автоматы, и электричество будет отключено. Намного хуже, если намочен один из контактов — напряжение по воде передаётся во всех «мокрых» направлениях. Если человек (или животное) прикоснётся к влаге, его ударит током. В случае утечки из систем водоснабжения (или водяного отопления) образовавшиеся на полу лужи становятся зоной потенциального риска. Поражение электрическим током чревато для здоровья человека — известны случаи остановки сердца и возникновений целого ряда других неврологических заболеваний. Поэтому расположение розеток планируется с учётом возможности подтопления. Размещение их на безопасном расстоянии от пола, а также других источников воды в доме, имеет обоснованную аргументацию.
  3. Механические повреждения.Подавляющее большинство розеток, да и выключателей производятся из пластмассы. Пластик прекрасный диэлектрик и надёжно предохраняет человека от контакта с током. Единственное слабое его место — хрупкость. Сильный удар может повредить корпус прибора со всеми вытекающими отсюда неприятностями — выход из строя, оголение контактов и т.д. Поэтому размещение их планируют так, чтобы свести к минимуму угрозу механического повреждения. Особенно внимательно нужно относиться к этому при внешней проводке, когда корпус розетки и выключателя находятся полностью снаружи стены.

Фактор удобства пользования трудно переоценить. Человек по многу раз за день пользуется как выключателями, так и розетками. Если при этом испытывается дискомфорт, прибор необходимо переустановить, не откладывая в долгий ящик

Важно также помнить, что выключатели и розетки должны быть хорошо доступными в экстремальных ситуациях. Нельзя загромождать их мебелью или устанавливать в труднодоступных местах

Видео: неудобное расположение розеток и выключателей

Любой интерьер устраивается под вкус и эстетические предпочтения обитателей жилья. Розетки и выключатели тоже являются частью интерьера. Поэтому их «художественное» оформление имеет право на существование. Всегда можно выбрать цвет, размер и форму. Современная промышленность предлагает широкий и разнообразный ассортимент приборов электроснабжения и управления осветительными устройствами. С помощью воображения и фантазии можно создавать необычные дизайнерские решения. Но не в ущерб безопасности и удобству пользования!

Декоративное оформление выключателя

Различия советского и европейского стандартов

С 90-хх годов при выполнении капитальных ремонтов в существующих домах и при строительстве новых, розетки и выключатели стали массово устанавливать по примеру западноевропейских стран:

  • выключатели: 0,9 м от пола;
  • розетки: 0,3 м от пола.

Такой способ монтажа получил название «евростандарт». Как и «евроремонт», оно является условным. Вопреки расхожему мнению, говорить об абсолютном превосходстве евростандарта над советским нельзя. У каждого есть свои сильные стороны. По евростандарту выключатели устанавливаются на высоте 0,9 м.

Расположение на высоте 0,9 м удобно по следующим соображениям:

  • не требуется поднимать руку, чтобы включить свет;
  • до выключателя легко достают дети.

Розетки размещаются на расстоянии 0,3 м от пола. Провод подключенного прибора не перегораживает пространство у стены, а лежит почти полностью на полу. Советский стандарт предусматривает монтаж выключателей на высоте 1,6-1,7 м.

Преимущества монтажа выключателей на высоте 1,6-1,7 м:

имеется возможность установить под выключателем предмет мебели;
устройство находится в поле зрения, что особенно важно при наличии подсветки;
исключается случайное нажатие.

Различия советского и европейского стандартов установки выключателей

Розетки монтируются в 0,9-1 метре от пола. Достоинства:

  1. удобно, если прибор не работает постоянно и его часто приходится подключать и отключать. В случае с установленной по евростандарту розеткой, для этого потребовалось бы каждый раз нагибаться;
  2. такое расположение менее опасно для маленьких детей.

Приведенные правила являются общими. Но в некоторых помещениях домов и квартир действуют свои законы.

Полезные рекомендации

Теперь пришло время рассмотреть, на какой высоте лучше установить розетки для определенной комнате в квартире. Также мы рассмотрели, какая должна быть высота розетки для популярной бытовой техники.

Кухня

Количество и расположение розеток определяется после составления подробного проекта кухни

На кухне стандартная высота штепсельных розеток должна быть следующей:

  • Для подключения холодильника, стиральной машины или устройство лучше разместить на высоте в 10-20 см от пола. Это оптимальное значение, так как многие производители начали выпускать бытовую технику с коротким шнуром.
  • Блок розеток на 20 см над столешницей. От пола это расстояние примерно составляет 110 см. Это расположение будет оптимальным для подключения бытовых приборов.
  • Для подключения вытяжки розетку следует разместить на высоте не менее 2 метров от пола.

Ванная комната

В этом помещении постоянно присутствует повышенная влажность. Поэтому высота установки розеток в ванной должна быть выбрана разумно. Электрики должны ориентироваться не только на интерьер комнаты, но и на правила ГОСТ и ПУЭ.

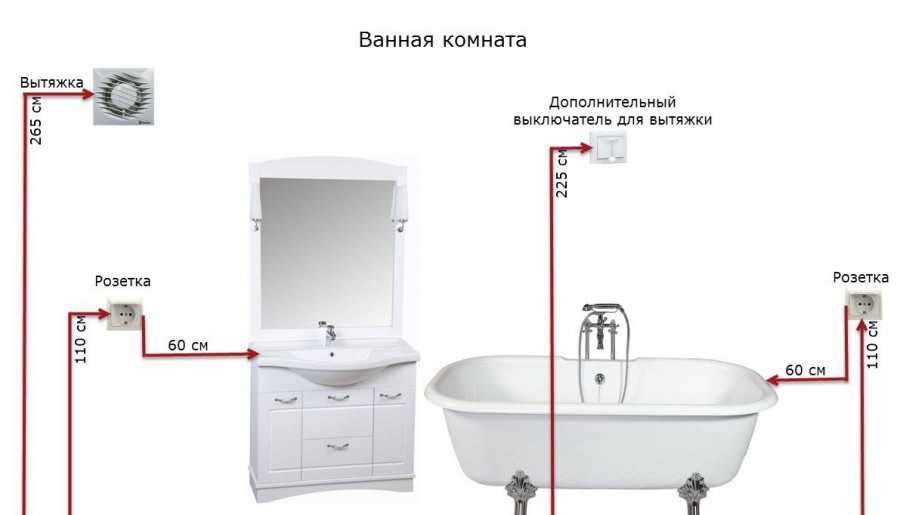

Схема розеток в ванной комнате

Крепить розетку рядом с источниками воды запрещается. Поэтому от раковины или душевой кабины лучше отступить на расстояние в 1 метр. Высотная отметка также должна быть практичной, так как возможно, вам потребуется выполнить подключение фена. Профессиональные электрики рекомендуют использовать следующие значения:

  • для подключения электрического бойлера от пола нужно отступить на 1.5 метра;
  • для фена и бритвы на 1 метр;

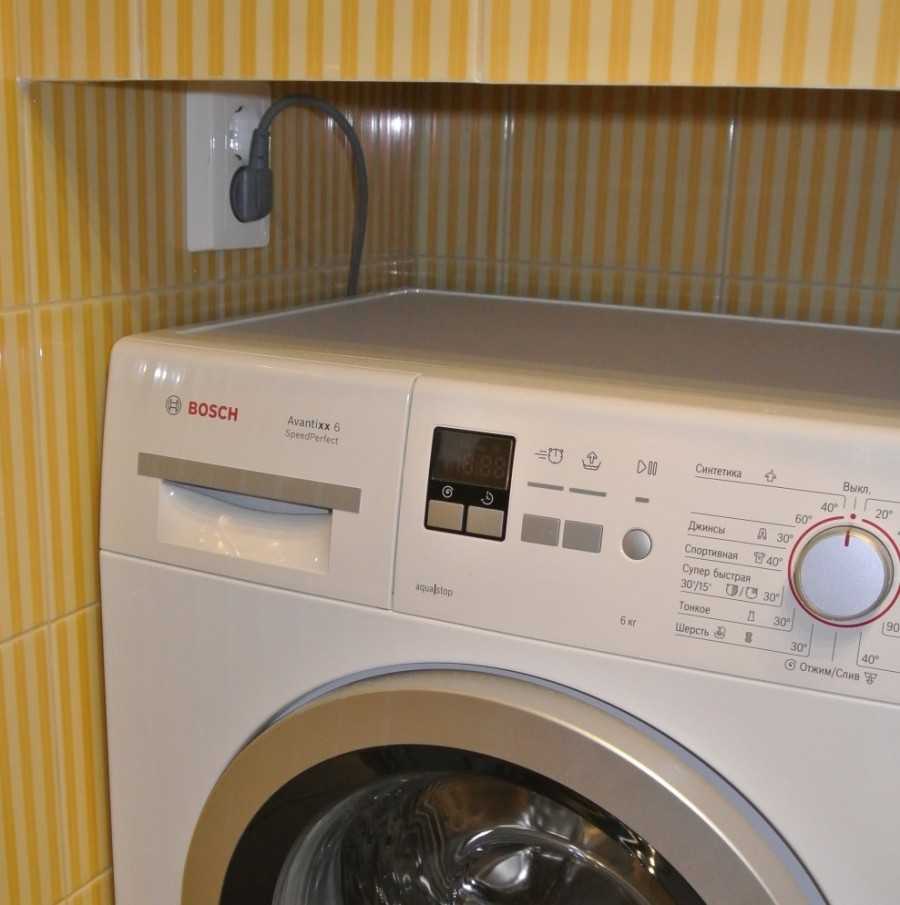

  • розетка для стиральной машины должна размещаться на высоте не ниже 50 см.

Спальня

В спальне одну розетку необходимо разместить рядом с прикроватной тумбочкой, а вторую на 30 см от напольного покрытия. Для резерва специалисты рекомендуют поместить еще одну розетку. Для питания компьютера розетку нужно размещать за рабочим столом на высоте в 30 см. Чтобы подключить телевизор розетку нужно поместить на ту же высоту, что и экран. Ее можно спрятать сразу за ним.

Многие специалисты утверждают, что штепсельные розетки должны размещаться выше, чем на 30 см, так как это обезопасит ваших детей. За это переживать не следует, так как сейчас есть специальные розетки с защитой от детей.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

  1. Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:
  2. Определиться с размещением электроприборов и расстановкой мебели в комнате.
  3. Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
    • дверные и оконные проемы;
    • трассу прохождения электропроводки;
    • области прокладки водо- и газопровода;
    • размещение бытовой техники/мебели;
    • указать все розетки, в том числе телефонные и интернет.
  4. Разрабатывая схему, необходимо соблюдать ряд правил:
    • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
    • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
    • расстояние до мойки – от 80 см;
    • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
    • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
    • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
  5. Распределение выключателей зависит от ряда факторов:
    • сторона открывания входной двери;
    • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
    • высота расположения выключателя у входной двери – 80-90 см.

https://youtube.com/watch?v=YZ–N5Zr0GI

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

  • Определиться с размещением электроприборов и расстановкой мебели в комнате.
  • Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
  • дверные и оконные проемы;
  • трассу прохождения электропроводки;
  • области прокладки водо- и газопровода;
  • размещение бытовой техники/мебели;
  • указать все розетки, в том числе телефонные и интернет.
  • Ряд правил, которые необходимо соблюдать разрабатывая схему:
  • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
  • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
  • расстояние до мойки – от 80 см;
  • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
  • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
  • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
  • Распределение выключателей зависит от ряда факторов:
  • сторона открывания входной двери;
  • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
  • высота расположения выключателя у входной двери – 80-90 см.

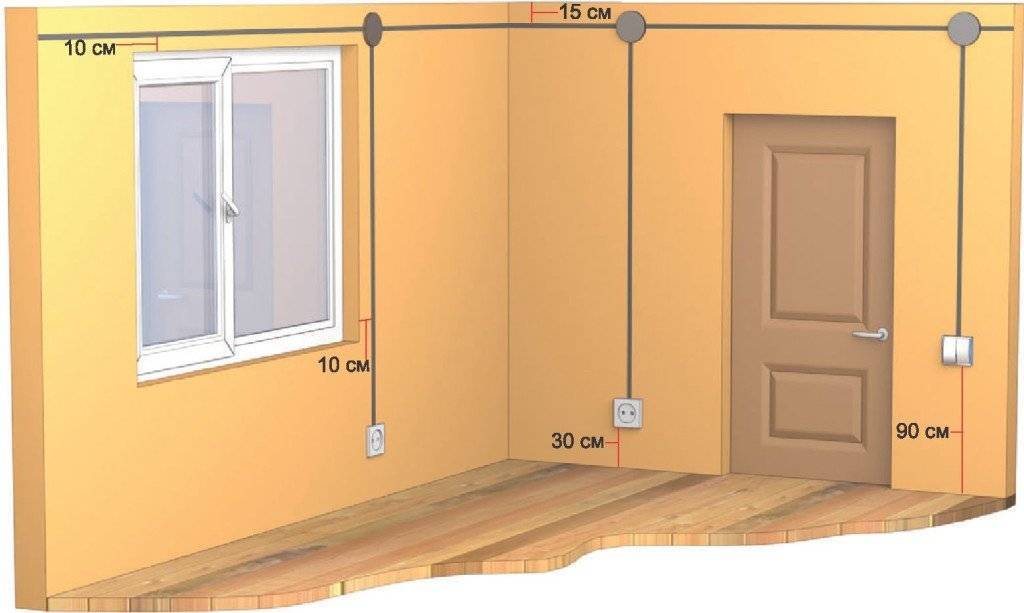

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
  • От монтажной коробки провод идет вертикально вверх.
  • Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего требуется такая четкость? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

  1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
  2. Зона 1 позволяет размещать водонагреватели.
  3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

  • розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
  • относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

  1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
  2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
  3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.
