Заливка теплого пола: технология заливки водяного и электрического теплого пола своими руками

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

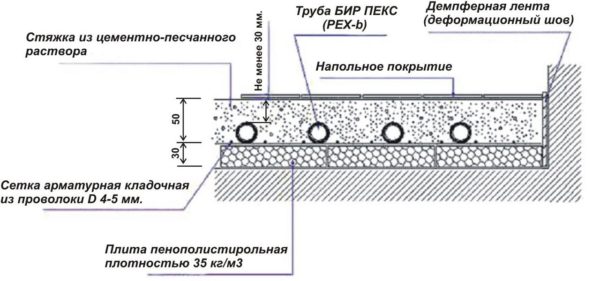

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

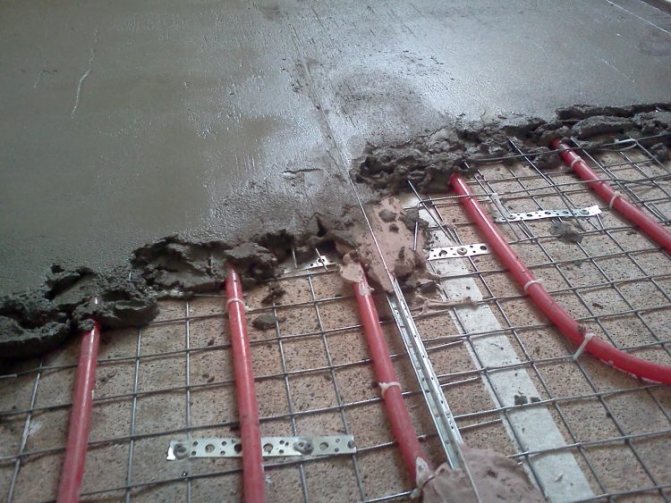

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2. между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото — деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Новые или популярные

• Пирог пола в деревянном доме — инструкция по монтажу
• Упрочнитель для бетонного пола — разновидности и инструкции по нанесению материала
• Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу
• Черновой пол в деревянном доме: 5 лучших вариантов, схемы и пошаговое руководство по строительству

• Устройство пола в частном доме
• Заделка щелей в деревянном полу
• Как класть ламинат на пол
• Как сделать пол на даче

Как вам статья?

Мне нравитсяНе нравится

Чистовая заливка на ТП

Если черновая стяжка высохла, время переходить к выполнению дальнейших шагов:

1. монтаж теплоизолятора. Теплоизолирующий материал монтируется только на чистую основу (лучше всего пропылесосить её). Теплоизолятором может быть пробковая подложка, пенофлон, полипропилен, алюминиевая фольга или металлизированная лавсановая плёнка. Для его закрепления применяется скотч, дюбели и клей.
2. Прокладывание демпферной ленты. Демпферная лента оберегает бетон от растрескиваний, связанных со скачками температуры. Область крепления: вдоль периметра комнаты и между контурами тёплых полов.
3. Укладка элементов тёплого пола. Трубы нужно проверить на отсутствие прорывов (особенно на месте изгибов), а при проведении кабеля – обеспечить заземление.
4. Армирование. Армирующая сетка может быть положена под трубами, над ними, либо сразу в обоих местах. К нижней металлической сетке легко крепятся трубы во время их укладки, однако она в отличие от верхней не обеспечивает армирование стяжки. Если бетон высококачественный, то от этой части работ можно отказаться.
5. Заливка чистовой стяжки. Перед тем, как приступить к последнему этапу, нужно обязательно проверить насколько хорошо функционирует система отопления. Стяжной раствор заливается при плюсовой температуре и за один раз. Проведение частичной заливки допускается только в комнатах с многоуровневым полом. Процесс бетонирования начинают от дальней части помещения и заканчивают рядом с дверью.

Пирог ТП

После окончания заливки рекомендуется сделать несколько проколов в покрытии металлической спицей или аналогичным предметом. Это воспрепятствует образованию пустот.

В последующую неделю поверхность бетона нужно 2-3 раза в день смачивать водой. Это позволит ему не высохнуть в процессе затвердевания.

Толщина чистового слоя может составлять от 3 до 7 см в частном доме, а в промышленном помещении – 10 см.

Если установлен водяной тёплый пол, высота стяжки над трубами должна быть 3,2-7 см.

Подробнее о толщине стяжки и конструкции теплого пола читайте в статье.

Состав раствора

Смесь для стяжки теплого пола может содержать в себе не только стандартные, но и дополнительные ингредиенты. При этом нет жесткого и четкого указания на их общее количество. Специальными компонентами могут выступать пластификаторы, катализаторы, укрепители состава. Стоит отметить, что общий состав будет зависеть от того, какой именно вариант стяжки выбран для выполнения.

Для жидких смесей заливки характерен классический вариант замешивания, куда входит кроме цемента еще и песок. Пропорции содержания в растворе – 1 к 3. Как только в смесь добавляется определенное количество воды, должна получиться однородная жидкая масса. Можно добавить в итоговый раствор пластификаторы. Гипс не используется в таких смесях по той причине, что система имеет высокую гигроскопичность.

Если готовиться большое количество смеси для заливки стяжки над теплым полом, в работе лучше применить бетономешалку, позволяющую получить однородность компонентов. Сам процесс приготовления в таком случае будет менее затратным по времени.

Для полусухих смесей для стяжки теплого водяного пола состав несколько отличается. К тому же подготовка раствора выполняется в два этапа. Первоначально смешиваются два компонента – песок и цемент в соотношении 2 к 3. То есть на 10 кг цемента потребуется 1 кг песка. В это после тщательного перемешивания добавляется фиброволокно. На аналогичный размер смеси потребуется порядка 15 грамм добавки. На полученный объем смеси для заливки теплого пола доливается 4 литра воды. Вода должна домешиваться постепенно порциями, чтобы в итоге получить однородную массу. То, что получилось, должно отстояться в течение 20-30 минут, после чего домешивается вторая порция для итогового раствора – песок, вода и фиброволокно, в соотношении 20 кг, 4 л, 15 г. То есть, цемент во второй раз уже не используется. Полученная масса и применяется для устройства стяжки над теплым водяным полом.

Произвести расчет нужного количество материалов для стяжки поможет онлайн калькулятор раствора.

По маякам

Если помещение имеет большие размеры, то перед заливкой теплого пола нужно установить маяки. Они представляют собой уровни — ориентиры, опираясь на которые можно выровнять стяжку.

Виды маяков для теплого пола:

Штыревые. Обычно это саморезы на дюбелях. Штыревые маяки подходят для полусухих стяжек и самонивелирующегося пола. Их длина должна быть на 2-3 см больше предположительной высоты стяжки.

Саморезы-маяки устанавливаются по одному на каждые 1-3 м2 и соединяются леской, которая должна расположиться точно на уровне будущего выравнивающего слоя. После этого производится заливка состава. Когда работа завершена – маяки выкручивают, чтобы не повредить стяжку.

Из растворных куч. Для изготовления таких маяков используют тот же раствор, что и для заливки. Их высота также должна незначительно превышать предполагаемый уровень стяжки. Они в наибольшей степени подходят для работы с деревянными основаниями, поскольку не наносят вреда изоляционному слою.

Растворные кучи расставляются по заранее размеченным линиям. Крайние ряды отступают от стены на 30 см, шаг до соседних рядов – 1 м. Расположенные в одном ряду кучи отстоят друг от друга на 30-50 см. На застывание маяков отводятся сутки, после чего их покрывают грунтовкой и начинают заливать стяжку.

Линейные. Делают из металлического профиля, гипсокартона, реек, досок и т.д. Данный вид маяков используется чаще других. Правила их установки не отличаются от вышеописанных. Разница лишь в том, что ряд маленьких элементов заменяется одним большим. Когда все ориентиры размещены, остаётся только залить стяжку.

После выкладывания раствора, нужно разровнять его правилом: положить инструмент на направляющие и потянуть к себе, немного двигая его из стороны в сторону. Через сутки профили извлекают и заделывают отверстия грунтовкой или раствором.

Стяжка: функции и виды

Стяжка под теплый пол представляет собой специальный раствор или бетон, который наносят на поверхность пола. Это многослойное покрытие. Каждый слой заливаемого «пирога» имеет свое предназначение:

• Нижний слой не только предварительно выравнивает пол, но и выполняет функцию гидроизоляции от подпольной влаги. Для обеспечения гидроизоляции чаще всего применяют обычную полиэтиленовую пленку.
• Слой термоизоляции. Его назначение исключить потери тепла на обогрев подпольного пространства и направить все тепло вверх. Часто в дополнение к этому слою укладывают фольгу, которая помогает выровнять температуру вдоль поверхности пола и служит экраном для тепла.
• Финишный слой стяжки укладывается на кабельную систему или трубы теплого пола. Этот слой распространяет тепло по поверхности пола и служит основанием для финишного покрытия.

• классическая мокрая;
• сухая;
• полусухая.

Чаще всего используют 2 первых вида, третий выполняют достаточно редко.

Мокрая стяжка

Это наиболее часто применяемый вид. Ее выполняют на основе цементного или гипсового раствора.

Классическая мокрая стяжка выполняется из цемента, песка и различных добавок: щебня, шлака, керамзита и т.д. Часто в раствор стяжки добавляют специальные пластификаторы, которые существенно повышают качество бетона. Пластификатор позволяет увеличить плотность материала и предел прочности на сжатие поверхности, тем самым повышая и общую теплопередачу конструкции.

Такая добавка обязательна для стяжки менее 30 мм и желательна, но необязательна при толщине от 50 мм. Производители выпускают специальные пластификаторы для стяжки теплого пола. Их добавляют из расчета 0.6 – 1 л на раствор, предназначенный для покрытия одного квадратного метра поверхности. Мастера иногда в качестве пластификатора используют клей ПВА, добавляя мешок клея на каждый мешок цемента.

Для тонкой бетонной стяжки в большом помещении кроме пластификатора в раствор добавляют фибру. Этот материал заменяет армированную сетку. Кроме того, он позволяет укрепить стяжку и поможет выполнить заливку равномерно.

Содержание цемента и его марка может быть разной, в зависимости от планируемого финишного покрытия пола. Утвержденных норм соотношения компонентов стяжки для теплого пола не существует. Как правило, берут соотношение цемента и песка 1:3, добавляя воду, пока не получится раствор по консистенции похожий на жидкую сметану. Если смесь делают бетонную, то кроме цемента и песка добавляют щебень мелкой фракции. Соотношение долевых частей в этом случае будет 1:3:5. Воды в такую смесь добавляют около половины от веса используемого цемента.

Сегодня производители выпускают много готовых смесей с правильным соотношением всех компонентов и уже добавленным пластификатором. Стяжка для теплого пола будет выполнена намного проще и быстрее при использовании таких специальных смесей. Инструкцию по применению можно прочитать на упаковке.

Сухая стяжка

Это новый и набирающий все большую популярность метод. Главное его преимущество – это отсутствие периода ожидания застывания поверхности. Для этой технологии используются исключительно сухие материалы, поэтому высыхания не требуется и монтаж чистового пола можно осуществлять через 5 – 6 часов после укладки смеси.

Черновая подготовка

Тёплый пол формируется несколькими слоями:

• Черновой стяжкой;
• Звуко- и теплоизолятором;
• Нагревающими элементами;
• Чистовой стяжкой (верхняя часть конструкции).

Черновой слой – выравнивающий. Он не требуется, если основание – это ровная плита перекрытия как в квартире. В частном доме устраивают подогревы пола часто по грунту, в этом случае наливное прочное основание необходимо.

Чтобы правильно залить, необходимы материалы:

• сухая смесь или цементный раствор;
• укрепляющий состав (можно заменить сеткой для армирования с ячейками средних размеров);
• гидроизоляционные и утепляющие материалы;
• крепежи;
• емкость, где будет замешиваться раствор;
• строительный миксер (можно заменить дрелью при наличии подходящей насадки);
• шпатель.

Черновой пол

Технология монтажа

Прежде, чем заливать раствор:

1. Убедитесь, что температура в месте проведения работ попадает в диапазон от + 5°C до + 25°C.
2. Произведите очистку рабочей поверхности (наличие мусора ухудшит сцепление между раствором и основанием);
3. Ликвидируйте все трещины в основании;
4. Выложите периметр стены демпферной лентой на глубину стяжки;
5. Установить уровневые маяки.

После этого можно переходить к основной части работ:

1. Приготовить смесь;
2. Залить её, укрепив при необходимости армирующей сеткой;
3. Выждать 24 часа, накрыть подсохший бетон полиэтиленом;
4. Через неделю снять плёнку (дальнейшее затвердевание будет происходить без неё).

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Минимальная толщина черновой стяжки должна быть не менее 3 см, более тонкий слой потрескается и разрушится. Свыше 5 см делать заливку под теплый пол нет смысла, превышение этой границы приведёт к заметному уменьшению объёма комнаты.

Приступать к следующему этапу работ можно через неделю. Прочность стяжки будет около 70%, этого достаточно, чтобы выдержать нагрузку. На полное высыхание базового бетонного покрытия потребуется 28 дней. За это время бетон набирает 100% прочности.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Подробнее о устройстве чернового пола из раствора с керамзитом показано в видео уроке.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!

Особенности заливки пола с обогревом

Перед заливкой проводят гидравлические испытания. Внутри труб в процессе обустройства стяжки нужно поддерживать давление, равное 0,3 МПа.

Чтобы бетонное основание получилось качественным, следует знать, каким раствором залить теплый пол лучше. Рекомендуется использовать для замеса цемент М400 и пластификатор.

Только через один месяц после заливки допустимо приступать к тепловому испытанию трубопровода. Сначала нагрев теплоносителя не может превышать 25 градусов. Потом температуру повышают ежедневно на 5 градусов до тех пор, пока этот параметр не будет нужной величины.
