Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

Виды арматур

Для армирования бетона используют сетки, монолитные и дисперсные конструкции. Они отличаются по эксплуатационным свойствам, поэтому в каждом конкретном случае выбирают конкретный тип арматуры. Их технические характеристики следующие:

• Монолитное. Такой тип армирования чаще всего используют при возведении железобетонных блоков в заводских условиях. Особенности строительства заключаются в каркасном монтаже прутьев. Они устанавливаются в один или несколько слоев. Между собой их соединяют проволокой поперек и по вертикали. За счет этого удается получить ячейки с шагом в 20 сантиметров.
• Дисперсное. Подобный тип армирования означает добавление в подстывший бетон мелкодисперсных компонентов – фибры. Материал делают из полипропилена, базальта, стали и стекловолокна. Подобный тип армирования на сегодняшний день получил наибольшую популярность.
• С помощью сетки. Большой популярностью пользуется армирование металлической сеткой. Установить ее очень просто. Подобную сетку делают из полимера, композита или железа. Материал легко приобрести в любом строительном магазине. Наибольшей популярностью пользуется композитная и полимерная сетки, которые практически не подвержены коррозии.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка

Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*  *  *  *  *  *  *

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
• Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Заливка арматурного пояса – как добиться требуемой толщины

Для фундамента требуется траншея, которую роем в земле по запланированным размерам, добиваясь вертикальности стенок. Дальше обязательно устанавливаем опалубку из подручных материалов: досок, фанеры, плоского шифера. Она обеспечит необходимое расстояние от арматуры до внешних стенок конструкции. Фиксируем ее с внешней стороны землей, а с внутренней – распорками.

Заливку начинаем с подготовки подошвы. Насыпаем на дно траншеи 5 см битого кирпича или щебня и заливаем раствор. Для хорошего проникновения во все щели делаем его очень жидким. После схватывания раствора выставляем подпорки под арматурный каркас, как было рассказано выше. Добиваемся, чтобы расстояние между металлом и стенками по всей длине железобетонных изделий было одинаковым.

Готовим раствор из просеянного песка, щебня и цемента. Добавляем понемногу воды и тщательно вымешиваем. Добиваемся однородного цвета и структуры готового бетона. Необходимая плотность определяется так: переворачиваем раствор лопатой и смотрим, как он сползает с нее. Если общей массой, не разделяясь на куски – консистенция приемлемая.

https://youtube.com/watch?v=PadzpsSAkmk

Начинаем послойно по периметру заполнять опалубку, придерживаясь толщины приблизительно 20 см. Выливать весь бетон сразу не следует: в фундаменте образуются пустоты, заполненные воздухом, что отрицательно сказывается на прочности. К тому же в отдельных местах у стенок бетонный раствор может не покрыть металл, и он останется оголенным.

В первый слой опускаем отрезок арматуры, проходим так по всему периметру. Затем применяем строительный вибратор, если его нет – ручную трамбовку. После уплотнения первого пласта, дождавшись, когда он станет ровным, заливаем второй. Опять протыкаем арматурой, удаляя воздух, утрамбовываем. Так повторяем пласт за пластом, пока не дойдем до верха. Последний слой выравнивается по опалубке, которая выставлена над верхними стержнями на высоте, равной толщине защитного пояса.

Для создания равномерного защитного слоя важно правильно выставить армирующий каркас на одинаковом расстоянии от стенок и по горизонтали. Бетон следует равномерно и правильно распределить по всему объему

При таких условиях получится конструкция, действующая как единое целое под нагрузками, с надежной защитой металла от ржавчины и внешних воздействий.

Основные нормы.

Установленная оптимальная толщина бетонного ряда, регламентируется нормами, утвержденными органами исполнительной власти:

Кроме того, этим документом рассчитаны значения для арматур и хомутов с поперечными металлическими составляющими.

В данном случае следует применять толщину пласта равную 1 см для высоты окружности арматуры меньше 25 см и на 0,5 см свыше при большей высоте указанного коэффициента.

Для осуществления проверки заливки защитного бетонного ряда применяют специальные измерительные приборы, в которые установлены магнитные датчики.

Защитный слой бетона для арматуры в фундаменте.

Допустимое значение защиты для конструкций промышленного вида

В основном конструкции промышленного вида отличаются значительным весом, поэтому они должны быть прочными. Рассмотрим, допустимые значения защитного слоя для конструкций промышленного характера.

1. При создании плит плоского или ребристого вида, стеновых панелей, и перегородок, делают толщину 20 миллиметров.
2. Если планируется сооружение колон или балок, то стенку делают 25 миллиметров.
3. Чтобы сделать фундамент или балки для него, толщину стенок выполняют около 30 миллиметров.
4. Подземные сооружения должны иметь защиту 20 миллиметров.

Чтобы защитить торцевые части арматуры, рекомендованным слоем заливки является толщина 10 миллиметров, для конструкций, имеющих длину до 9 метров, до 12 метров – 15 миллиметров, от 12 метров – 20 миллиметров. Для выполнения каркаса или хомутов со стержнями поперечного вида, необходимо учитывать высоту изделия, если она меньше 250 миллиметров, то слой 10 миллиметров, а если больше этого показателя, то 15 миллиметров. Такие нормы действуют при создании сооружений в нормальных климатических условиях. Если погодные условия слишком агрессивные, то есть присутствует резкая смена температуры, суровые зимы или повышенная влажность, то нормы должны быть другими:

• фундаментальное основание из бетона – от 40 миллиметров;
• если основание постоянно контактирует с поверхностью земли – от 75 миллиметров;
• при соприкосновении с землей, и негативных погодных условиях, для марок d18-40 – 52 миллиметра, и d10-18 – от 25 миллиметров;
• использование элементов под открытым небом – от 30 миллиметров;
• внутри помещения, которое имеет высокую влажность – от 25 миллиметров.

Чтобы проверить толщину защитного слоя, используют магнит, на его основе сделаны различные измерительные приборы.

Какую арматуру использовать для плиты фундамента?

Самые частоиспользуемые в частной застройке диаметры продольной рабочей арматуры – 10, 12, 14 и 16 мм. В качестве поперечной арматуры используют 6 и 8мм. Для армирования фундаментов в основном используют арматуру класса А400 – А500С. У арматуры класса А400 предел текучести составляет 390 Н/мм2, а у класса А500С свыше 500 Н/мм2. Еще немаловажным отличием является то, что А400 не допускается соединять методом сварки, в таком случае ослабляется структура стали. По этим причинам чаще всего используют арматуру класса А500С. Для фундаментов лучше всего подходит арматура с серповидным профилем, потому что у нее выше выносливость к периодическим нагрузкам, несмотря на худшую сцепляемость с бетоном в сравнении с кольцевым профилем.

Характеристики арматурного ряда

Для того чтобы понять какая арматура лучше всего подходит, необходимо определиться с типом фундамента, рассчитать нагрузки на него.

Как выполнить ремонт защитного слоя?

Даже при правильно выбранной толщине, бетонная поверхность может разрушиться, это зависит от воздействия погодных условий, и качества заключительной отделки. Если своевременно приступить к ремонту поверхности, то можно сохранить конструкцию, при этом заделывают все сколы, щели, и углубления, иногда требуется полная замена пласта.

1. Перед выполнением основной работы, качественно подготавливают основание, то есть очищают поверхность от пыли или других загрязнений.
2. После этого обрабатывают реставрационный участок грунтовочной смесью.
3. Затем выполняют заделывание поврежденных участков, все сколы, щели, и значительные перепады заполняют раствором, после чего разравнивают поверхность.

Полную замену пласта выполняют, когда теряются качества материала, основная часть каркаса покрыта коррозией или происходит значительное отслоение внешней поверхности.

Показатели для определения размеров

Если защитный слой окажется слишком тонким, он будет скалываться, обнажая металл. Наносить избыточно толстый пласт нецелесообразно из экономических соображений.

Оптимальный размер определяют по совокупности нескольких показателей:

• расчетные нагрузки на строительный элемент;
• поперечное сечение и тип железобетонной конструкции: фундамент, свая, плита, балка;
• внешняя среда, в которой предстоит работать ЖБ-изделию: внутри здания, снаружи, в земле или в обводненных условиях;
• марка и габариты армирующих стержней, степень их напряженности;
• назначение металлического каркаса — рабочий или конструктивный, расположение прутов — продольное, поперечное.

В технической документации на изготовление монолитных блоков и сооружений обязательно указывается мощность защитной поверхности с учетом каждого фактора. Применение арматуры Ø4-18 мм обусловливает устройство цементного ограждения 10-25 мм. Толщина t предохранительного слоя ≥10 мм, не должна быть меньше диаметра прутов. Если фракция щебня оказывается крупнее, за минимальный размер принимается габарит камня.

Фракция щебня

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

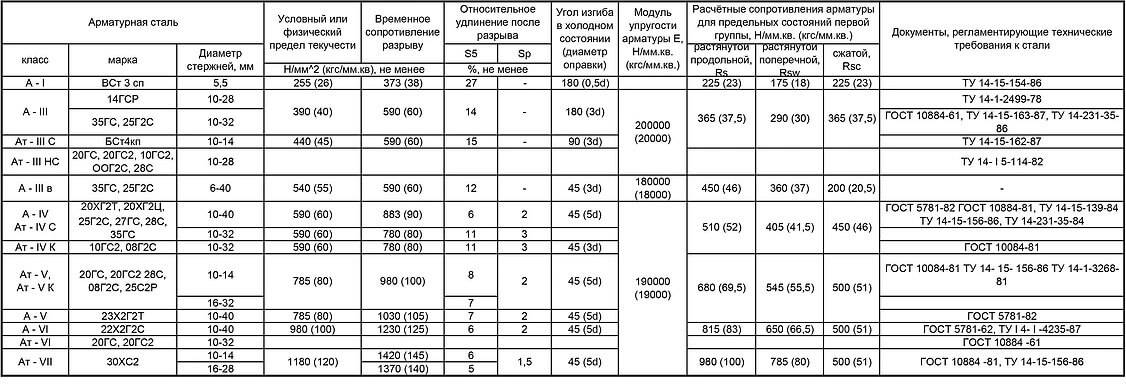

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса1 м
теоретическая, кг	допускаемое отклонение, проц.
6	0,283	0,222	+10
7	0,385	0,302	-9
8	0,503	0,395
10	0,785	0,617	+5,5
12	1,131	0,888	-7
14	1,54	1,21	+4
16	2,01	1,58	-6
18	2,64	2	+3,5
20	3,14	2,47	-5,5
22	3,80	2,98	+3
25	4,91	3,85	-5
28	6,16	4,83	+3
32	8,04	6,31	-5
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48
50	19,63	15,41	+2
55	23,76	18,65	-4
60	28,27	22,19
70	38,48	30,21
80	50,27	39,46

Арматурная проволока

Номинальный диаметр, мм	Расчетная площадь поперечного сечения,мм2	Теоретическая масса I м, кг, классов	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, мм2	Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-II	Bp-I
3	7,06	0,056	0,052	6	28,3	0,222
4	12,56	0,099	0,092	7	38,5	0,302
5	19,63	0,154	0,144	8	50,3	0,395

Арматурные канаты

Класс	Диаметр, мм	Расчетная площадь поперечного сечения, см2	Расчетная масса1 м, кг при шаге свивки
условный	Номинальный, Д
10Д	16Д
К-7	4,5	4,65	0,127	0,102	0,100
	6	6,20	0,227	0,181	0,173
	7,5	7,75	0,354	0,283	0,279
	9	9,30	0,510	0,407	0,402
	12	12,40	0,906	0,724	0,714
	15	12,50	1,416	1,132	1,116

Класс	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, см2	Теоретическая масса1 м, кг
К-19	14	1,287	1,020
К-2*7	18	1,019	1,801
К-2*7	25	1,812	1,428
К3*7	10	0,381	0,299
К3*7	13	0,678	0,583
КЗ*7	16,5	1,062	0,825
К3*7	20	1,527	1,209
КЗ* 19	16,5	1,031	0,795
КЗ* 19	22	1,809	1,419

Вид арматуры и документы, регламентирующие качество

Класс

Диаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75

A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75

A-II

+

+

+

+

+

+

+

+

+

+

—

—

A-III, Ат-Ш

+

—

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

ГОСТ 5.1459-72 *

A-IV, ?т-IVc

+

+

+

+

+

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81

A-IV

—

—

—

—

—

—

—

—

—

—

A-V, ?т-V

+

+

+

+

+

+

A-V, ?т-VI

+

+

+

+

+

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80

B-I

—

—

—

То же, периодического профиля ГОСТ 6727-80

Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81

B-II

—

+

+

+

То же, периодического профиля ГОСТ 7348-81

Bp-II

Арматурные канаты ГОСТ13840-68 *

К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*

К-19

Условные обозначения + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля(номинальный диаметр)	Вес, кг/м
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210
16	1,580
18	2,000
20	2,470
22	2,980
25	3,850
28	4,830
32	6,310
36	7,990
40	9,870
45	12,480
50	15,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Использование фиксаторов

С помощью пластиковых фиксаторов монтаж арматурных прутьев выполняется быстро и точно. Подобные изделия выпускаются нескольких видов:

• в виде вертикальных стоек;
• круглые.

Все другие фиксаторы являются производными от перечмсленных основных видов.

Вертикальная стойка применяется при установке армирующей сетки либо конструкции пространственного типа в положении, несколько приподнятом над опорным элементом. Параметры высоты и опорных выемок могут различаться исходя из размеров сечения прутьев и проектного высотного уровня установки.

«Звездочки» округлых форм надеваются на горизонтальные или вертикальные ряды, расположенные вверху, при помощи особых замковых элементов в виде защелок. Расчетный радиус не позволяет пруткам приближаться к опалубочным стенкам, гарантируя требуемую толщину растворной прослойки. Выпуск подобных фиксаторных элементов налажен с разными диаметрами.

С помощью крепежных приспособлений, изготовленных из пластикового материала, становится возможным достижение следующих условий:

• достигается высокоточная толщина защиты из бетонного раствора;
• сокращаются сроки исполнения строительных мероприятий, но качество подготовки железобетонного сооружения при этом не снижается;
• минимизируются финансовые расходы, предназначенные для производства ж/б сооружений.

От чего зависит защитный слой

Если защита слишком тонкая, то, как несложно догадаться, металл быстро начинает портиться, что приводит к постепенному разрушению всей конструкции. Если же этот пласт наоборот слишком толстый, то цена  строительства существенно возрастет

Поэтому очень важно определить оптимальное значение

Данный параметр может зависеть от следующих факторов:

• Роли арматуры в конструкции – она может быть поперечной или продольной, конструктивной или рабочей.
• Нагрузки на арматуру – конструкция может быть ненапряженной или напряженной.
• Вида сооружения – это может быть фундамент, балка, плита, опора.
• Размеров сечения конструкции.
• Условий эксплуатации изделия – на открытом воздухе, в помещении, в условиях повышенной влажности или при контакте с землей.

Расстояние от опалубки до каркаса отводится под защитный пласт

Какая бывает арматура

Для разного типа оснований с различной степенью нагрузки используется необходимый тип арматуры. Давайте разбираться, из каких материалов может быть арматура.Дальше будет много СНиПов, цифр и технических обозначений, но вы не пугайтесь. Просто примите, что все эти данные необходимы, если хотите, чтобы ваше здание имело долгую жизнь.

Стальная арматура

Изготавливается из углеродистой (состоит из железа и углерода, легирующие элементы присутствуют в очень малых количествах) и низколегированной стали (сплав железа и легирующих элементов, таких как никель, медь, титан, ванадий и т.д. Содержат до 0,25% легирующих элементов). Низколегированная сталь обладает лучшими механическими характеристиками и более устойчива к коррозии.

По типу производства арматура бывает:

• Холодного проката. Производится холодным методом, для этого нужна более пластичная сталь. В классовом делении имеет маркировку В.
• Сталь горячего проката. Проходит обработку на высоких температурах, отлично сваривается. Маркируется буквой А. Чаще всего используется в частном домостроении.
• Канатная сталь. Маркируется буквой К. Это свитый арматурный канат, состоит из группы проволок. Чаще всего используется семипроволочный канат. Отличная сцепка с бетоном.

По типу поверхности арматура делится:

• Гладкая. Не подходит для возведения фундамента, так как из-за гладкой поверхности хуже сцепляется с бетоном. Можно использовать для стяжки пола или для возведения стен.
• Ребристая арматура с кольцевым профилем. Отлично сцепляется с бетоном, но постепенно теряет прочность сцепления при многократном нагружении.
• Ребристая арматура с серповидным профилем. Хуже сцепляется с бетоном, нежели чем с кольцевым профилем. Но из-за особенности профиля выносливость конструкции выше, так как лучше восприимчивость к периодически повторяющимся нагрузкам.
• Ребристая арматура с комбинированным профилем. Профиль разработан для арматуры А500СП.

Виды арматуры

Классы прочности арматуры:

Устаревшие маркировки класса арматуры по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Современные обозначения класса арматуры: А240, А300, А400, А500, А600, А800, А1000.

• Буква А в начале маркировки указывает на стержневую арматуру
• Маркировка буквой В в начале означает, что это проволока
• Буква К в начале означает, что это канатная арматура
• Маркировка буквами Ат в начале – это термически упрочненная арматура. У такой арматуры повышена прочность и стойкость к коррозии.
• Буква К после цифр означает, что арматура устойчива к коррозии
• Буква С в конце после цифр говорит о том, что эту арматуру можно сваривать

Классы прочности арматуры

Более подробные маркировки можно посмотреть в ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций.

Композитная полимерная арматура (АКП)

Виды АКП:

• стеклокомпозитная (АСК);
• базальтокомпозитная (АБК);
• углекомпозитная (АУК);
• арамидокомпозитная (ААК);
• комбинированная (АКК)

Вид АКП следует выбирать с учетом условий эксплуатации конструкции, характера их нагружения и экономических показателей. Более подробно можно изучить Изменение №1 к СНиП 52-01-2003 Бетонные и железобетонные конструкции.

АКП изготавливается на основе пластиков. Стоит дороже стальной арматуры. Из плюсов композита можно выделить то, что она не проводит ток, значительно меньше весит, абсолютно не боится коррозии. В частном домостроении пока используется редко. Но так ли важны эти плюсы в частном домостроительстве?

В видео сравнение композитной арматуры со стальной

Зачем нужен

Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера

Именно это и называют защитным слоем арматуры в фундаменте.

Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.

Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.

Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.

Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.

Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.

Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:

• обеспечения необходимого позиционирования арматурной системы в бетоне;
• равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;

• защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
• создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
• повышения устойчивости к воздействию огня;
• выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.

Нормативные требования

Каждый строитель знает, что соответствие нормам – гарантия того, что здание реально сдать в эксплуатацию для дальнейшего безопасного использования. Строительство частного дома или гаража также предполагает бетон в фундаменте с арматурой, если заложить меньший объем раствора, здание может наклониться или в течение несколько лет дать трещину и разрушиться.

Агрессивная среда, в которой эксплуатируется постройка, требует закладку цемента в большем количестве, о чем идет речь в СНиП, зарегистрированном под номером 2.03.11-85. Каждый железобетонный компонент должен подходить под требования, которые можно почитать в СНиП 2.01.02-85.
