Для чего и как производится армирование свай, применяемых для возведения свайного фундамента?

Как устроен свайный фундамент

Свайный фундамент – это опорная конструкция под здание, состоящая из отдельно стоящих свай или свайного поля. Обычно их изготавливают из железобетона, но возможно использование не армированного бетона или бутобетона, что несколько уменьшает стоимость конструкции. Для повышения прочности и экономии бетона производят армирование свайного фундамента. В качестве арматуры обычно используется прутья из гладкой или профилированной стали. Фундаментные сваи обязательно устанавливают под углами здания, на пересечении внутренних несущих стен между собой и с наружными стенами. Если между обязательными сваями расстояние от 2 до 2,5 м и более, то между ними устраивают и промежуточные.

Изготовление свай

Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.

Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.

Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:

Расчет буронабивных свай и их несущая способность

При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.

При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.

Диаметры свай

В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:

Диаметр сваи, мНесущая способность, тОбъем бетона, куб. м
0,407,5360,2512
0,304,2420,1414
0,252,9460,0982
0,201,8840,0628
0,151,0620,0354

Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.

При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.

Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.

Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

Ошибки и советы

Армирование ростверка выполняют строго по технологии, описанной в СП 63.13330.2018 и связанных с ним нормативных актах, в противном случае невозможно прогнозировать надежность и срок службы фундамента.

Чаще всего строители допускают такие ошибки:

  1. Неправильные размеры армирующего каркаса. Чтобы придать жесткости ростверку, силовую конструкцию располагают максимально близко к краю бетонной ленты, оставляя при этом слой бетона (минимум 50 мм). Для наземных и заглубленных ростверков слой бетонного раствора без армирования увеличивают до 70 мм.
  2. Использование других вспомогательных предметов для армирования – рельс, сетку-рабицу и т.д. Применять гладкие стальные прутья можно только в качестве поперечных перемычек. Для создания продольных поясов используют насеченную арматуру толщиной до 14 мм.
  3. Армирование прутьями, бывшими в эксплуатации, на которых сохранились остатки краски и видны следы коррозии. Все поверхностные дефекты мешают сцеплению бетона с металлом. Технология допускает только нанесение тонкого слоя эпоксидного покрытия в качестве гидроизоляционного мероприятия.

Подготовка к процессу

Когда сборка армокаркаса будет проводиться своими руками, мастеру необходимо предварительно изучить нормативные требования, подготовить оборудование и запастись металлопрокатом в нужном количестве.

Необходимые инструменты

Чтобы сделать армокаркас своими руками, конструктору понадобятся такое техническое оснащение:

  • болгарка для резки металлопроката;
  • сварочный аппарат и/или вязальный пистолет/плоскогубцы;
  • рулетка, карандаш, кисть для защиты швов антикоррозийной грунтовкой.

Определение количества материала

Согласно требованиям из СНиП 52-01-2003 (актуальная редакция СП 63.13330.2018), содержание продольной арматуры в силовой конструкции не должно быть меньше 0,1%. Поэтому сначала рассчитывают опорную площадь фундамента и в соответствии с этим значением подбирают количество прутьев.

Как правило, на один узел идет 30–40 см вязальной проволоки. Удобно вести расчет, имея перед собой чертеж силовой конструкции с нанесенными размерами.

Особенности технологии

В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:

  • Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
  • Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
  • Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
  • Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
  • Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
  • Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.

Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:

Технология буронабивного фундамента имеет недостатки, к которым относят:

  • использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
  • относительная сложность технологических процессов;
  • необходимость расчетов.

Армирование ростверка свайного фундамента: чертежи, схемы, советы

Главная страница » Публикации » Армирование ростверка свайного фундамента: чертежи, схемы, советы

Достаточно часто строящийся дом возводят на свайном типе фундамента, в этом случае приобретает актуальность армирование ростверка свайного типа фундамента.

Тип свайного фундамента просто необходим в том случае, когда строительные работы ведутся на слабых и пучинистых грунтах, на строительной площадке наблюдаются большие перепады высоты почвы или есть грунтовые воды.

Кроме этого, свайный фундамент является единственным решением, если возведение дома запланировано в районах вечной мерзлоты, а также во многих других случаях.

Вообще, для этих целей используются сваи, различающиеся между собой как по способу погружения в грунт, так и по используемому для их изготовления материалу.

Объединяет их то, что в единую цельную и прочную конструкцию их связывает именно ростверк.

В свою очередь, для придания прочности самому ростверку следует обязательно провести его армирование, предварительно сделав чертеж и произведя расчет всех предполагаемых нагрузок при последующей эксплуатации частного дома.

Технология армирования

Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.

Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.

В качестве перемычек между продольными рядами используется:

  • Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
  • Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.

Проволочные соединения более прочные по сравнению со сварными.

В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.

Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.

Нормативы и типы устройства силовой конструкции

Технология армирования предполагает использование трех основных методик:

  1. Монтаж армирующего каркаса продольного типа.
  2. Продольно-поперечно армирование.
  3. Армирование по методу предварительного напряжения.

Принципы устройства силовой конструкции описаны в таких нормативных документах:

  • сварные арматурные изделия для ж/б конструкций – ГОСТ 10922-90, ГОСТ 19804.4-78 и ГОСТ 19804.2-79;

  • вычисления необходимого расстояния между элементами арматурного каркаса – СП 63.13330.2018;
  • требования к качеству металлопроката для армирования свай – в вышеуказанном СП 63.13330, ГОСТ 5781-82, ГОСТ 10884;
  • испытание ж/б конструкций на образование трещин – ГОСТ 19804.0.

По технологии арматура располагают параллельно друг к другу без горизонтальных перемычек. Для свай с сечением 200х200 и 300х300 мм используют 4 прута, а для опорных элементов 350х350 и 400х400 мм – 8 стержней.

Такие силовые конструкции обходятся дешевле, но они характеризуются слабым сопротивлением относительно растягивающих и сгибающих нагрузок. Эта особенность ограничивает сферу применения фундамента, исключая строительство гидротехнических сооружений.

Сварная конструкция такого типа состоит из продольных прутьев с приваренной арматурной сеткой или горизонтальными перемычками. По краям каркаса шаг между поперечными элементами составляет 100 мм, в средней части – 200 или 300 мм, если глубина опорной подошвы больше 13 м.

Опоры с армокаркасом продольно-поперечного типа выгодно отличаются устойчивостью к различным нагрузкам в процессе службы, а также свободно переносят столкновения с крупнообломочными породами.

Это расширяет сферу применения свайных фундаментов для строительства сооружений жилищного и промышленного назначения на:

  • высокоплотных глинистых,
  • песчаных,
  • вечномерзлых грунтах,
  • а также на участках с каменистыми включениями.

Помимо наземных сооружений, сваи с продольно-поперечным армированием подходят для возведения:

  • дамб,
  • мостов,
  • причалов.

При изготовлении свай в металлическую форму помещают аромокаркас и растягивают его с помощью гидравлических домкратов. Одновременно на прутья оказывают воздействие энергией СВЧ-поля для уменьшения плотности стали. После этого опалубку заполняют раствором.

Когда бетон схватывается, натяжение ослабляют и прутья сжимаются до первоначального состояния. При этом сжимающие силы воздействуют на бетон, в результате чего он приобретает максимальную плотность.

Устройство ростверка свайного фундамента

Ростверк – решетка из монолитного железобетона, соединяющая оголовки. Устраивается для размещения несущих наружных и внутренних стен.

Ростверк бывает:

  • низкий или заглубленный – верхняя плоскость или срез находится на уровне или ниже уровня грунта, в этом случае он схож с мелкозаглубленным фундаментом, но от него отличается опорой не на грунт, а на сваи;
  • повышенный или поверхностный – нижняя плоскость находится на грунте, но не опирается на него, на пучинистых грунтах требуется песчаная подушка;
  • высокий или приподнятый – при пучениях грунт его не достает, требует устройства забирки – легкой стенки от грунта до ростверка.

Конструкция ростверка может быть:

  • сборной – готовые балки устанавливаются концами на забитые сваи, стыки соединяют цементно-песчаным раствором;
  • сборно-монолитной – готовые балки делают с выпусками арматуры, стыки арматуры сваривают и в опалубке заливают бетоном;
  • монолитной – арматурные каркасы балок ростверка устанавливают в опалубку, соединяют по определенным правилам и заливают бетоном.

О правилах устройства ростверков и армирования стыков стен и углов смотри тут (статьи «Армирование ленточного фундамента» и «Армирование столбчатого фундамента»).

Когда его можно использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор.

На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение

https://youtube.com/watch?v=eIXpDA5HHBI

Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий. При строительстве в жестких грунтах

При строительстве в жестких грунтах

В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами). Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор. При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

Арматурный каркас устанавливают на грунт

Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов. При установке в скважину каркас не центрируется

Арматура может выйти наружу столба или остаться малая толщина защитного слоя. Не выпускается арматура для связей с каркасом ростверка

Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться. При сварке стержней соединения не должны быть на углах и на пересечениях стен. При изгибе прутов место сгиба не греют – прут дает микротрещины. Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

  • буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
  • буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
  • буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
  • буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

  • По несущей способности грунта под пятой сваи,
  • По прочности конструкции сваи,
  • По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

  • шаг свай;
  • длина сваи до края ростверка;
  • сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

  • P — нагрузка, которую без разрушения выдерживает одна свая;
  • R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
  • S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
  • u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
  • fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
  • li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
  • 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

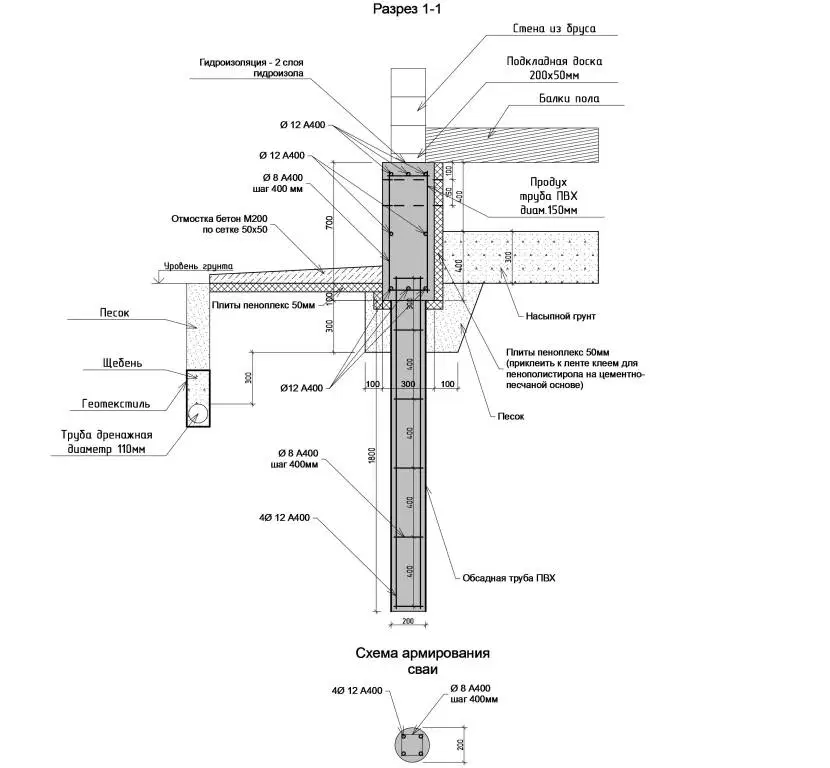

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Определение термина “свайный фундамент”

В общем виде свайный фундамент представляет собой погруженные в грунт сваи, объединенные сверху железобетонными (бетонными) балками или плитой (ростверками).

Когда целесообразно применять свайный фундамент.

Рассмотрим предпосылки применения свайного фундамента в частном строительстве.

Необходимость в возведении свайного фундамента при особых условиях

Причина 1. В ряде случаев при строительстве дачного дома или коттеджа в верхней части основания возводимого здания может находиться относительно слабый слой грунта.

К слабым грунтам можно отнести:

  • Суглинки и глины в текучепластичном состоянии;
  • Лёссовидные грунты – содержат более 50% пылевидных частиц при незначительном наличии глинистых и известковых частиц. Лёссовидные грунты при наличии воды размокают и теряют устойчивость;
  • Плывуны – песчано-глинистые грунты, сильно насыщенные водой;
  • Растительные грунты – различные почвы с примесью 1…20% перегноя, торф и заторфованные грунты, илы, сапропели, глинистые грунты, иольдиевые глины, грунты мокрых солончаков.

В этом случае возникает необходимость в передаче давления от здания на более плотный грунт, залегающий на некоторой глубине в зависимости от геологических условий.

Тогда рекомендуется устраивать фундаменты из свай, которые способны воспринимать большие нагрузки по сравнению с фундаментами неглубокого заложения. Особенно эффективны фундаменты в пучинистых грунтах при их глубоком промерзании более 1,5 метра. В этом случаи свайный фундамент более надежный чем столбчатый и тем более ленточный

Причина 2. Возможно применение свайных фундаментов и в плотных грунтах в целях уменьшения объема земляных работ, расхода бетона, снижения трудоемкости и стоимости строительства. При устройстве свайного фундамента отпадает необходимость в рытье котлована, складировании вынутого грунта, вывозе грунта, обратной засыпке и т.д. Если у Вас возникла необходимость соорудить фундамент за короткое время, малыми силами и с минимальными затратами, тогда вариант свайного фундамента – это Ваш вариант. К примеру, для сооружения одной сваи длиной 3 метра и диаметром 300 мм, потребуется выполнить земляных работ объемом 0,2 м3 земли (при помощи бура), а в случае с устройством ленточного фундамента объем земляных работ будет гораздо больше (в зависимости от ширины подошвы фундамента). Этот вариант приемлем, если в проекте дома не предусмотрен подвал.

Причина 3. В случае если при расчете ленточного фундаменты ширина фундамента получается слишком большой (больше 1,5 м), имеет смысл применить свайный фундамент, что сократит расход материала.

Причина 4. В случае, если выбор типа фундамента диктуется видом несущего остова, к примеру, если Вы решили использовать каркасный несущий остов на основании, сложенном слабыми грунтами, то рационально будет применить свайные кусты под каждую колонну, а не делать ленточный фундамент.

Конструкции свайных фундаментов очень разнообразны и зависят:

  • от выбора типа свай,
  • способа их изготовления и погружения в грунт,
  • расположения их под строящимся зданием,
  • от характера работы сваи в грунте,
  • от конструкции ростверков.

Для изготовления свайных фундаментов привлекается большое количество специальной строительной техники, что, конечно, не приемлемо для дачного строительства. Поэтому мы остановимся на тех конструкциях свайных фундаментов, которые под силу индивидуальному застройщику.

Армирование ленточного ростверка.


Армирование ростверка свайного фундамента чертеж. Принципиальная схема устройства фундамента.

Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

  • Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
  • Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
  • Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

При проведении работ по скреплению каркаса не рекомендуется использовать сварку узлов. Место сваривания подвержено быстрой коррозии из-за разрушения поверхностного слоя металла и изменения его качественных характеристик, прочное соединения лишает каркас гибкости, что является основной задачей при сохранности целостности фундамента.

Какие виды свай бывают

Они классифицируются по типу материала:

  • Деревянные.
  • Металлические.
  • Железобетонные.
  • Винтовые.

Каждый из видов имеет свои особенности.

Характеристика разных типов свай

Деревянные сваи

Производятся чаще всего из хвойных деревьев – они получаются более качественными, реже – из других сортов дерева. Их длина может быть в пределах 4–18 метров. Применяются на влажных почвах со стабильными грунтовыми водами. Если же вода уменьшается со временем и есть риск обнажения верхушки (от этого дерево начнет гнить), их применение в таких местах запрещено.

Деревянные сваи

Металлические сваи

Они не подвержены гниению, но у них есть другой враг – коррозия. Поэтому СНиП по свайным фундаментам разрешает строительство на металлических опорах только в теплых и сухих местностях. Тогда они станут надежной и долговечной основой для дома. Запрещено их применение при сильных морозах, при воздействии соленых и пресных сильно минерализованных вод. Коррозия может стать причиной обрушения здания.

Металлические сваи для разных типов грунтов

Железобетонные сваи

Надежные и прочные конструкции, которые могут быть сборными и монолитными. Первые состоят из блоков, которые при монтаже собираются в единое целое. Монолитные сразу забиваются в грунт. На них нанесено сечение, которое отличается в зависимости от условий, в которых они применяются.

Железобетонные сваи забивные — характеристика

Винтовые сваи

Схема устройства винтовой сваи

Винтовым свайным фундаментам в СНиП уделяется больше всего внимания. Это универсальный тип и потому наиболее распространенный. Вид почвы здесь не особо важен, так как эти опоры не гниют и не ржавеют.

Основные расчеты направлены на выяснение геодезических свойств почвы, чтобы определить несущую способность свай. После проведения такого анализа нужно определиться с типом ростверка, сечением, способом армирования.

В этом случае особо важна точность расчетов, поэтому, если делом занимается непрофессионал, здание может вскоре рухнуть.

Классификация буронабивных свай

Сегодня инженеры активно работают над усовершенствованием данной технологии, однако уже на текущий момент времени существует целый ряд различных способов армирования фундамента с помощью свай, среди которых выделяют следующие:

  • Одиночные сваи, которые устанавливаются через определенный шаг и объединяются стяжками из деревянных досок, железобетонных плит или стальных тонкостенных листов;
  • Бурокасающиеся сваи;
  • Опережающие и пересекающиеся сваи;

Армирование фундамента с помощью свай

Кроме всего прочего, сваи классифицируют и по ряду других признаков, среди которых форма (цилиндрические с различным сечением или квадратные), материал (бетон, железобетон или цементно-песчаные растворы), способ армирования сваи (армированные пространственно по всей длине или частично), а также множество других.

Для удобства, в современной профессиональной литературе все типы данной технологии смогли объединить в три больших класса, которые удобны для понимания абсолютно всем:

  • Сваи, которые не требуют спец. подготовки для закрепления боковых стенок скважин;
  • Сваи, стены скважин которых укреплены дополнительным глинистым или иным раствором или чрезмерным водяным давлением;
  • Сваи, которые изготавливаются с закреплением боковой стенки не извлекаемой или инвентарной обсадной трубой;

Конечно, все они обладают рядом преимуществ и недостатков, но в мелкомасштабном строительстве широко прижились первые два способа, которые показывают замечательный результат и способны выдерживать возлагаемые на них нагрузки.

С какой целью выполняется армирование ростверка свайного фундамента

Необходимость укрепить фундамент строения с помощью арматурной решетки связана со свойствами бетонного состава. Бетон восприимчив к влиянию деформации, вызывающей растяжение и изгиб. В результате таких деформационных процессов возможно разрушение основания, хотя материал способен воспринимать значительные сжимающие нагрузки.

Усиление стальной арматурой ростверка свайного основания укрепляет конструкцию, повышает ее устойчивость, а также положительно влияет на долговечность возводимого строения. Мощный каркас, забетонированный в бетонной ленте, повышает прочность основания, компенсирует различные виды нагрузок и крутящих моментов.

Укрепление ростверка свайной основы с помощью арматуры обеспечивает:

  • устойчивость бетонного массива, воспринимающего реакцию сил морозного пучения;
  • повышение прочностных характеристик основы, на которую действует вес здания;
  • защиту основания, которое сооружено из бетона пониженной прочности.

Используя стальную арматуру для укрепления ростверковой основы можно предотвратить влияние негативных факторов.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
