Особенности и технология армирования свайно-ростверкового фундамента

Особенности процесса

Ростверк представляет собой верхнюю часть опорной конструкции, которая объединяет между собой сваи. Благодаря обвязке фундамент становится жестче и увеличивается его устойчивость по отношению к опрокидывающим нагрузкам.

По материалу изготовления ростверк может быть:

• деревянным;
• металлическим;
• железобетонным.

Последний вариант выгодно отличается повышенной несущей способностью и может быть использован для строительства жилых многоэтажных домой и других тяжеловесных конструкций.

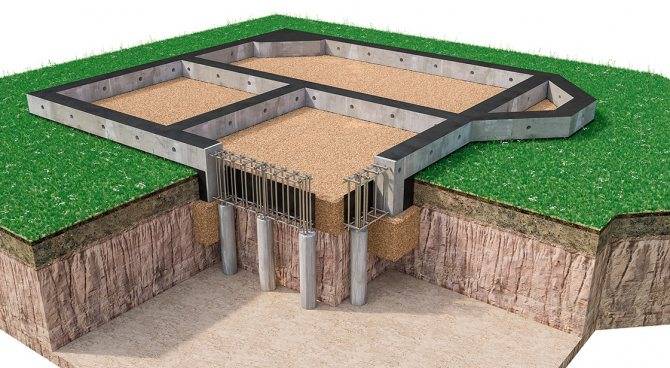

Армированный каркас внутри монолитной ленты ростверка свайного фундамента принимает на себя нагрузки, тем самым увеличивая надежность фундамента и обеспечивая сохранение его эксплуатационных характеристик в процессе использования. Такую же функцию выполняет армокаркас для столбчатых, буронабивных и железобетонных свай.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

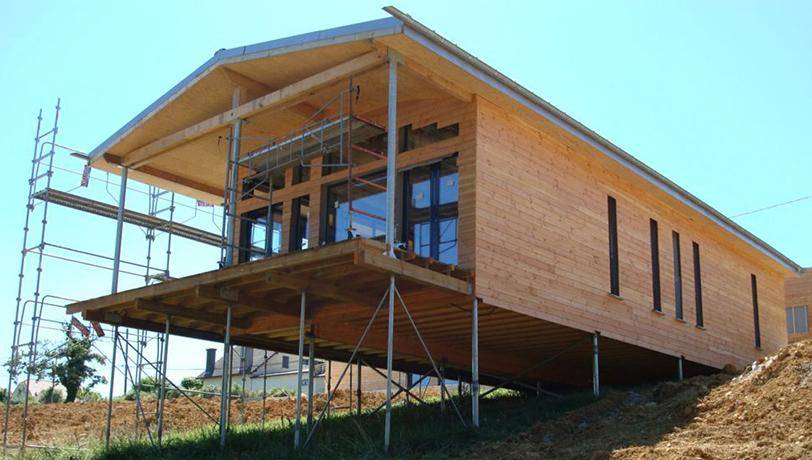

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

• три сваи треугольником;
• четыре сваи квадратом;
• пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
• лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
• свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Армирование ростверка свайного фундамента – схема и чертежи (видео)

Основание на сваях является универсальной конструкцией для постройки малоэтажных зданий из дерева, кирпича, пенобетона и газобетона на любых видах почвы. Данные базисы применяют для возведения и других застроек, например, заборов. Устойчивость свайных основ во многом зависит от правильно выполненной обвязки, поэтому армирование ростверка свайного фундамента считается одним из самых важных этапов при его возведении.

Армирование обвязки – виды и функции

Обвязка являет собой ленточный каркас, который соединяет между собой сваи, стоящие на расстоянии друг от друга. Она выступает в роли опорной платформы, на которой устраиваются сены строения. Благодаря ростверку нагрузка от здания равномерно распределяется на опоры, обеспечивая им стойкость.

Существует три вида ростверка:

Именно третий вид обвязки, используемый при постройке массивных зданий, требует выполнения армирования.

Укрепление железобетонной обвязки арматурными стержнями необходимо, так как бетону, при том, что он является достаточно устойчивым материалом, характерны растяжения и низкое сопротивление нагрузке на изгиб. Арматурные сетки внутри ростверка принимают всю нагрузку на себя, защищая обвязку от деформации и эрозии, продлевая ей этим жизнь.

Материалы и расчеты

Армирование обвязки осуществляется посредством установки верхнего и нижнего поясов из арматурных прутьев по периметру ростверка. Пояса изготавливаются из стержней диаметром 1,4-1,6 см (лучше всего брать арматуру класса А3), соединяются они вертикальными и горизонтальными перемычками.

Перемычки, используемые для соединения, выполняют в виде:

Расчет материалов для армирования ростверка свайного фундамента – очень важная, но достаточно непростая процедура. Чтобы ее облегчить, специалисты рекомендуют обратиться к положениям строительных норм и правил, согласно которым при устройстве каркаса:

• В поясах используется от 4 стержней, максимальное расстояние между которыми должно равняться 10 см;
• Максимальное расстояние между вертикальными перемычками может быть 40 см;
• Расстояние между горизонтальными перемычками должно составлять от 20 см до 30 см;
• Минимальная толщина защитного пласта бетонной смеси, отвечающего за перераспределение веса на обвязку и защищающего арматуру от влаги, обязана равняться 5 см.

Выполнение армирования обвязки

Укладка арматуры производится после того, как была завершена работа над предыдущими этапами возведения свайного основания, среди которых установка свай, их обрезка и монтаж опалубки. Если внутри готовой опалубки выступают арматурные каркасы свай, высота которых равна сечению ростверка, можно приступать к армированию обвязки. На всякий случай перед началом армирования ростверка свайного фундамента стоит еще раз перепроверить чертеж и свериться с проектом.

Собирая каркас, прутья можно соединять сваркой или связывать при помощи проволоки. Сварка лишает армирование эластичности, поэтому считается, что она пагубно влияет на качество готового ростверка. При этом сварку часто используют при возведении многоэтажных зданий, так что опасения неоправданные.

Армирование производиться в несколько шагов:

Армирование обвязки свайного базиса – это серьезная инвестиция в надежность будущего здания. Именно армирование добавляет конструкции прочности и усиливает ее стойкость к нагрузкам. Стоит помнить, что перед укладкой арматуры нужно сделать точные расчеты, изучить технологию монтажа и только после этого браться за работу.

Видео обо всём в деталях от специалиста:

Пример расчета

Исходные данные:

• Геологические условия местности: на глубине 2 метра от поверхности почвы залегают суглинки тугоплатичные, далее на всю глубину исследования располагаются твердые глины с коэффициентом пористости 0,5.
• Снеговая нагрузка — 0,18 т/м².
• Требуется спроектировать фундамент под одноэтажный дом с мансардой. Размеры дома в плане — 4 на 8 метров, кровля с покрытием из металлочерепицы вальмовая (высота наружной стены по всем сторонам одинаковая), стены из кирпича толщиной 0,38 м, перегородки гипсокартонные, перекрытия — железобетонные плиты. Высота стен в пределах первого этажа — 3 метра, на мансардном этаже наружные стены имеют высоту 1,5 метра. Внутренних стен нет (только перегородки).

Сбор нагрузок:

1. масса стен = 1,2 * (24 м (периметр дома) * 3м (первый этаж) + 24 м * 1,5 м (мансарда))*0,38 м * 1,8 т/м³ (плотность кирпичной кладки) = 88,65 т (1,2 — коэффициент надежности по нагрузке);
2. масса перегородок = 1,2 * 2,7 м (высота) * 20 м (общая длина) * 0,03 т/м² (масса квадратного метра перегородок) = 2 тонны;
3. масса перекрытий с учетом цементной стяжки 3 см = 1,2 * 0,25 м (толщина) * 32 м²(площадь одного перекрытия) * 2(пол первого этажа и пол мансарды) * 2,5 т/м² = 48 тонн;
4. масса кровли = 1,2 * 4 м * 8 м * 0,06 т/м² = 2,3 тонны;
5. снеговая нагрузка = 1,4 * 4 м * 8 м * 0,18 т/м2 = 8,1 тонн;
6. полезная нагрузка = 1,2 * 4 м * 8 м * 0,15 т/м² * 2 (2 перекрытия) = 11,5 тонн.

Итого: М = 112,94 т. Периметр здания Uдома = 24 м, нагрузка на погонный метр Q= 160,55/24 = 6,69 т/м. Предварительно подбираем сваю диаметром 30 см и длиной 3 м.

По формулам для определения расстояния между сваями

Все необходимые формулы приведены ранее, нужно просто воспользоваться ими по порядку.

1. F= 3,14 D²/4(площадь круглой сваи) = 3,14 * 0,3 м * 0,3 м / 4 =0,071 м², U = 3,14 D = 3,14*0,3 м = 0,942м; (периметр сваи по кругу);

2. Pосн = 0,7 * 90 т/м² * 0,071 м2 = 4,47 т;

3. Рбок. пов-ти = 0,8 * (2,8 т/м² * 2 м + 4,8 т/м² * 1) * 0,942 = 7,84 т;

В этой формуле 2,8 т/м² — расчетное сопротивление боковой поверхности сваи в тугопластичном суглинке, 2м — высота слоя суглинка, в котором располагается фундамент. Сопротивление находят по таблице 3. Там представлены значения для подходящей в данном случае глубины 50, 100 и 200 см. В расчет принимаем минимальное для того, чтобы обеспечить запас по несущей способности.

4,8 т/м² — расчетное сопротивление боковой поверхности сваи в полутвердой глине, 1м — высота фундамента, располагающегося в этом слое. Последнее число в формуле — найденный в первом пункте периметр сваи. Значения 0,7 и 0,8 в пунктах 2 и 3 — коэффициенты из формул.

4. Р = 4,47 т + 7,84 т = 12,31 т (полная несущая способность одной сваи);

5. L = 12,31 т/6,69 т/м = 1,84 м — максимальное значение расстояния между сваями (между центрами).

Назначаем расстояние 1,8 м. Т.к. длина наших стен кратна 2 м метрам, удобнее чтобы и расстояние между сваями было 2 м, для этого нужно немного увеличить несущую способность сваи, например увеличив её диаметр. Если полученное значение шага достаточно велико, разумнее найти минимальное, поскольку, чем больше расстояние между сваями, тем больше понадобиться сечение ростверка, что приведет к дополнительным затратам. По такому же принципу выполняют расчеты для уменьшенного диаметра. Рассчитывают применое количество материала для нескольких вариантов и подбирают оптимальное значение.

Хорошая реклама

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
• Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
• Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Устройство

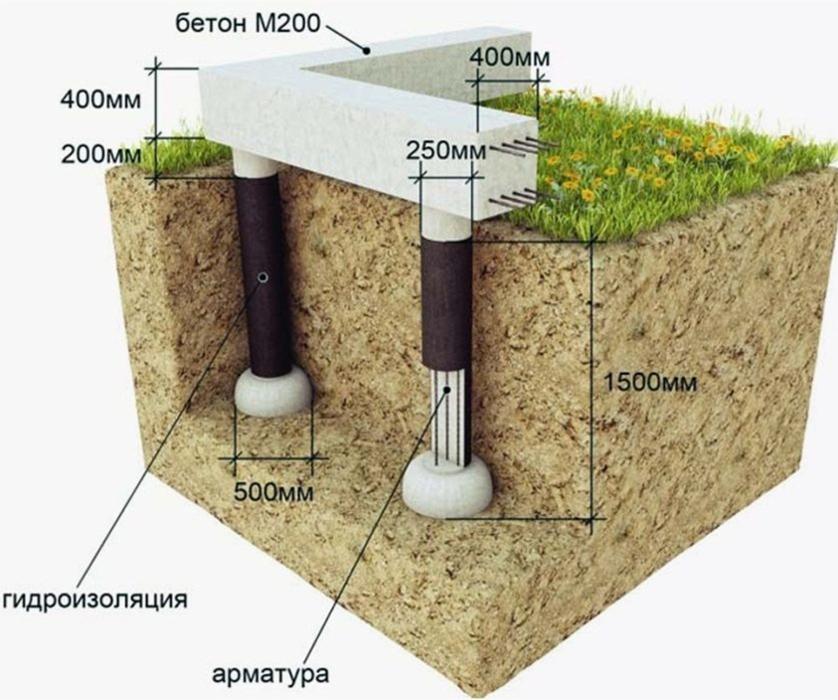

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Армирование ростверка

В любом случае, фундамент свайного типа должен быть в обязательном порядке армированным. Сами сваи армируют в первую очередь для того, чтобы придать им соответствующей прочности.

Та часть арматуры, которая будет выступать из свайной конструкции, будет использована в качестве соединительного элемента между самой сваей и ростверком.

Само скрепление, как правило, осуществляется при помощи сварки.

Для проведения армирования необходимо использовать предварительно составленный чертеж, кроме этого, должна быть перед глазами и непосредственно схема армирования.

Следует помнить, что те элементы ростверка, на которых не будет произведено соответствующее армирование, просто не выдержат нагрузок при возведении стен и перекрытий дома.

Для этих целей рекомендуется использовать арматуру с диаметром сечения от 10 до 14 миллиметров.

Между собой они должны быть жестко связаны при помощи вертикальных стержней из металла с диаметром сечения до восьми миллиметров.

Такой диаметр выбирается ввиду того, что эти металлические прутья практически не подвергаются нагрузке, а предназначены главным образом для того, чтобы придать соответствующую форму каркасу.

Обязательным условием является то, что каждый пояс должен состоять не менее, чем из двух прутьев.

Между собой пояса связываются при помощи стержней, расположенных в горизонтальном положении и связанных обыкновенной вязальной проволокой.

При производстве арматурных каркасов для фундаментов с ростверком на промышленных предприятиях для крепления поперечных соединений используют сварочные аппараты.

Однако непосредственно поперечные круги или квадраты с продольными прутьями соединяются исключительно методом вязания.

https://youtube.com/watch?v=mQmAwgt_LmY

Если предполагается устройство снования в виде сплошной монолитной плиты, то схема армирования остается точно такой же, как и в фундаментах ленточного типа.

В этом случае верхний пояс каркаса выполняется в виде сетки из арматуры с диаметром сечения от 10 до 14 миллиметров, а для обустройства вертикальных стержней используется арматура с меньшим диаметром.

На стоимость самого фундамента главным образом влияет количество бетона и арматуры, которые используются для его обустройства.

Однако вне зависимости от типа выбранной конструкции принцип армирования ростверка остается неизменным.

В том случае, когда предполагается основание загубленного типа, его нижняя часть должна находиться на одном уровне с грунтом.

В некоторых случаях возможно его опускание на несколько сантиметров ниже.

Между сваями необходимо устроить траншеи, в которых из тщательно утрамбованных песка и щебня делаются соответствующие подушки.

Далее производится монтаж опалубки и собирается арматурный каркас.

Этот арматурный каркас должен быть жестко связан с оголовками свай и не доходить до стенок установленной опалубки примерно на пять сантиметров.

Только после этого производится заливка бетоном самого фундамента. Следует отметить, что такой ростверк возможен, только если дом возводится на непучинистом грунте.

Во всех остальных случаях необходимо обустраивать высокие ростверки, при этом также следует уделить особое внимание армированию всей конструкции. Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента. По затратам он обходится намного дешевле

По затратам он обходится намного дешевле

Винтовые сваи представляют собой практичный материал для устройства прочного и надежного фундамента . По затратам он обходится намного дешевле.

Устойчивый фундамент на буронабивных сваях считается наиболее надежным, так как всегда устанавливается в самых плотных слоях грунта, залегающих ниже.

Популярность газобетона обусловлена его высокими тепло- и звукоизоляционными качествами, устойчивостью к температурным колебаниям и абсолютной.

Используемые типы свай

В зависимости от способа погружения выбираются сваи:

Забивные. Для них заранее подготавливаются скважины, глубиной 1/3 от высоты сваи. Для установки применяется специальная строительная техника: вдавливающая машина, вибромолот, вибропогружатель. В качестве забивных используются деревянные, стальные, железобетонные и пустотелые опоры.

Железобетонные сваи: при соблюдении технологии установки опоры прослужат много десятилетийИсточник block-gbi.ru

• Буронабивные. В скважину помещают опалубку и арматуру для прочности, затем заливают бетоном.
• Буровые. Заранее бурят скважины, в которые затем устанавливают ж/б опоры.
• Винтовые. Они представляют собой полые трубы, в нижней части которых находятся лопасти и заостренный наконечник. В грунт опоры вкручиваются с помощью специальной техники.

УБМ-85 для закручивания винтовых свайИсточник stroy-dom-pravilno.ru

Сваи могут иметь прямоугольное либо круглое сечение. В качестве материала для них применяют бетон, железобетон, сталь различных марок, древесину преимущественно хвойных пород. Из пород деревьев наиболее подходящей считается лиственница, содержащая большое количество смол, защищающих сваи от гниения.

Забивные металлические сваи – одни из самых дешевых и прочныхИсточник blog-potolok.ru

Преимущества свай:

• относительная дешевизна;
• незначительные временные затраты на установку;
• независимость от уровня грунтовых вод;
• надежность (при соблюдении технологии монтажа).

Винтовые сваи применяют даже в условиях вечной мерзлотыИсточник museblog.ru

Все вышеперечисленные виды свай используются при установке свайно-ростверкового фундамента. При выборе свай учитывают особенности грунта и нагрузки. Для частных домов чаще всего выбирают буронабивные и винтовые сваи.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен

Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности. Сборные

Их выстраивают из железобетонных балок

Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают. Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

• Высокий способен передавать нагрузку от несущих конструкций дома на глубокие слои земли. Его возводят на сильнопучинистых грунтах. В этом случае действие сил морозного пучения не сказывается на состоянии подошвы. Под домами с высоким ростверком находится проветриваемая область . В холодное время через него проходят большие теплопотери. Чтобы исключить сквозняки, пол утепляют, а цоколь закрывают щитами.
• Низкий. При опоре на землю он частично снимает нагрузку со свай. Его размещают на высоте 10-15 см над уровнем грунта. Необходимо принять меры, чтобы грунт не осыпался под ленту. В противном случае земля забьется под ростверк, и поднимет его во время зимнего пучения. Лента может оторваться от свай.
• Заглубленный. Его размещают в траншее на глубину 30-40 см. В этом варианте сделать монолитный ростверк намного проще. Траншея будет частично заменять опалубку. В этом случае полы первого этажа окажутся не очень холодными.

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Как грамотно выбрать материалы для арматурного каркаса и определить его параметры

Для того, чтобы грамотно вычислить требуемый диаметр применяемой арматуры, а также  необходимые параметры каркаса, требуется грамотно выполнить расчет с обязательным учетом временных и постоянных нагрузок.

Рассмотрим важнейшие аспекты подробнее:

Прежде всего, необходимо максимально точно  и четко определить состав имеющегося грунта, располагаемого на строительной площадке.  С особой ответственностью стоит подойти к  глубине, на которой  собственно и планируется обустройство фундамента

Почему это так важно?  Эти моменты несут немаловажное значение для  расчета длины свай, а  также планирования их конструктивных особенностей. Кроме того,  немаловажными эти моменты станут для планирования обустройства фундамента.
Также необходимо грамотно выполнить расчеты несущей способности устанавливаемой будущей сваи.
Требуется определить возможные нагрузки, которые могут оказывать влияние не только на сваи, но  и на грунт.
С целью получения общего веса будущей постройки требуется суммировать вместе не только её вес, но и вес планируемых перекрытий и кровли.
Полезным станет учет возможных природных нагрузок (к примеру, массы людей, находящихся в доме, снега, разнопланового оборудования, а также мебели).

Все дальнейшие расчеты должны выполняться с обязательным учетом общей площади   строения.

В целом,  в наиболее частых случаях  ростверк  выбирают в случае  построек с площадью не меньше 300 квадратных метров. Причем рассчитывать армирование свайно ростверкого фундамента должен  строительный инженер, который отлично владеет знаниями и навыками касательно железобетонных конструкций.

После того, как происходит расчет  фундамента строения (с определением необходимого количества свай, а также  расстояния между ними,  глубины монтажа),  должна составляться соответствующая схема, а также чертеж.

Рассмотрим типовые решения  и правила, которых рекомендуется придерживаться:

• Несколько стержней арматуры класса АIII продольного типа (диаметр — 20 мм) и выше должны укладываться в растянутых зонах  устанавливаемого ростверка;
• Арматуру с диаметром от 8 до 15 мм располагают в сжатом поясе. Шаг между стержнями продольной (рабочей) арматуры должен составлять от 80 до 100 мм;
• С целью восприятия поперечных растягивающих усилий, а также с целью объединения арматуры продольного типа в единый каркас, выполняют крепеж к ней поперечных стержней. В таком случае используют гладкую арматуру класса АI с диаметром 6-8 мм.  Причем расстояние между ними должно составлять не меньше 250 мм. Однако обычно оно составляет 3/8 от имеющейся  высоты сечения ростверка.

В случае, когда ростверк превышает 150 мм, в имеющемся  арматурном каркасе необходимо установить вертикальные стержни. Причем шаг должен соответствовать шагу поперечной арматуры.

В целом, зачастую вместо отдельных поперечных и продольных стержней применяют хомуты. Они представляют собой детали арматуры в форме перевернутой литеры «П» либо в форме замкнутого прямоугольника.

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.
