Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!
В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).
Фундамент из асбестовых труб
Пошаговая инструкция для возведения основания такова:
- Очищаем площадку.
- Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
- Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
- Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
- Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
- Ждем отвердевания бетона.
Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.
Климатические условия.
Суровые сибирские зимы заставляют воду в грунте промерзать на большую глубину. Как известно при замерзании вода увеличивается в размерах и, соответственно вода в грунте при промерзании тоже будет расширяться.Вместе с микроскопическими каплями воды будет расширяться и весь объем почвы, что неизбежно приведет к «пучению» грунта. Разные виды грунтов имеют разные коэффициенты расширения вследствие разморозки.
Чтобы избежать влияния расширения грунта при температурных изменениях на фундамент его можно основательно заглубить в землю, ниже уровня промерзания почвы. Такой подход хорош для капитальных жилых зданий, так как ленточный бетонный фундамент глубокого залегания помимо придания сооружению устойчивости позволяет еще и создавать функциональные помещения в подвалах и цокольных уровнях вашей постройки, что значительно расширяет полезный объем дома.
Проектирование мелкозаглубленных фундаментов на пучинистых грунтах
Конструкция мелкозаглубленного фундамента.
Преимущества
Столбчатые фундаменты, которые применяются для каркасных домов, а также для построек, в которых отсутствуют подвальные помещения, относительно дешевые и простые в исполнении.
К их преимуществам относят:
- Возможность самостоятельного проектирования и расчета. Помимо этого, столбчатые фундаменты несложно возвести самостоятельно, не привлекая при этом специалистов и дорогостоящую технику.
- Возможность возведения на любых почвах, кроме тех, где есть вероятность процессов пучения или имеют высоко расположенные слои грунтовых вод.
- Нахождение на участках со значительными перепадами по высоте. Применять столбчатые фундаменты можно даже на склонах холмов.
- Отсутствие необходимости в проведении подготовительных работ, которые требуют выравнивания ландшафта.
- Небольшие сроки возведения. Для постройки такого типа фундамента потребуется работать максимум две недели.
- Отсутствие необходимости в дорогостоящей и сложной гидроизоляции.
- Долговечность эксплуатации. При соблюдении технологии проведения работ столбчатый фундамент способен прослужить более 50 лет.
- Относительно небольшая стоимость.
Выполнение работ
Технологический процесс строительства следующий: выполняется разметка, роется траншея, устраивается подушка, укладывается труба дренажа (если есть в этом необходимость), делается отмостка с утеплением и гидроизоляция, устанавливается армирующий каркас, заливается бетонный раствор или устанавливаются блоки, выполняется утепление. Ничего сложного здесь нет, и мелкозаглубленный фундамент на пучинистом грунте вы вполне сможете устроить своими руками. Чтобы процесс строительных работ не вызывал сложностей, приведем некоторые рекомендации по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах.
Подготовительные работы и расчет
Массу его определяют, исходя из геометрических параметров фундаментной основы и плотности раствора. Чтобы найти объем основы, беру длину фундамента, равную периметру здания и длине внутренних стен несущего типа, умножают на ширину и высоту ленту, предварительно переведя значения в метры.
Плотность бетонного раствора зависит от его марки. Из его объема отнимаем потребность в арматуре (объем металла), и у нас получится необходимое количество бетонной смеси. Умножив это значение на показатель плотности бетона, получим его массу.
Переходим к подготовительным работам, для чего размеры фундаментной основы переносятся на участок местности, запланированный под строительство. Контуры размечаются шнуром, натянутым по колышкам.
Следующий этап строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах своими руками – подготовка площадки под застройку. Ее необходимо очистить от мусора, снять верхний слой плодородной земли.
Траншею копают необходимой глубины. Как правило, эта величина составляет о пятидесяти до семидесяти сантиметров, двадцать из которых отводится под устройство песчаной подушки. После этого боковые стены фундаментной траншеи выстилаются материалом для гидроизоляции. Для этого используют толь или специальную пленку.
Слоями насыпается на дно траншеи песок и тщательно трамбуется, пока высота подушки не достигнет двух десятков сантиметров.
Построение опалубки
Лучше всего для этого использовать обрезные доски. Их прочно скрепляют, чтобы опалубочные щиты под давлением бетонной смеси не развалились.
Щиты выставляются вдоль фундаментной траншеи с двух сторон, подпираются брусами. Для придания дополнительной прочности их соединяют перемычками. Высота щитов должна соответствовать значению цокольной части, остающейся над поверхностью земли.
Армирование
Для того, чтобы придать бетонной смеси нужную прочность, в ее основу закладывают арматурный каркас. Для плетения сетки используют стальные прутья сечением 1.2 – 2 см, которые связываются простой проволокой.
Для каждого ряда используют от четырех до шести прутьев. Работа вполне выполнима своими руками, так как сетка вяжется легко. Фундаментная основа с таким каркасом прослужит значительно дольше, так как данный вариант меньше подвергается воздействию температурных перепадов.
Устанавливая в траншее арматурную решетку, рекомендуется использовать пластиковую трубу, из которой нарезаются подставки
Такая мера предосторожности необходима, чтобы острые края металла преждевременно не повредили гидроизоляционный слой
Готовая сетка укладывается аккуратно, конструкция должна получиться единым целым, чтобы образовалась монолитная жесткость
Армированию уделяется особое внимание, так как каркас своей сутью представляет фундаментный скелет
Гидроизоляция
Перед установкой арматурного каркаса устраивается гидроизоляционный слой. Для этого по песчаной подушке раскладывается простой полиэтилен, старый рубероид либо иные битумно-полимерные материалы.
Материал для гидроизоляции укладывается таким образом, чтобы его края выступали за щиты опалубочной конструкции.
Бетонирование
Заключительный этап строительства фундаментной основы – заливка в подготовленную траншею бетонного раствора. Его готовят непосредственно перед началом бетонирования. Для этого потребуются:
- чистый песок;
- цементный материал;
- вода;
- щебенка.
Во время заливания смеси необходимо выполнять вибрирование, используя специальное оснащение или простую палку. Основная цель – удалить пузырьки воздуха, образующие пустотные участки. Такая работа придаст вашему фундаменту дополнительную прочность.
Смесь тщательно трамбуется и выравнивается, чтобы на поверхность фундамента легко выполнялась кладка строительных материалов.
Заливка
Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.
Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона. Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.
После заливки ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется — каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.
Окончательное застывание ленты происходит через 28 дней.
ОБРАТИТЕ ВНИМАНИЕ! Сокращать срок выдержки бетона нельзя, это делает ленту менее прочной и надежной
Ленточный фундамент и грунты: почему это так важно
При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем
Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила
Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.
Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.
Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.
Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.
Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.
Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.
Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.
Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.
На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.
Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:
- пески – 0,8-1 м
- супеси 1 – 1,5 м
- суглинки 2 – 2,5 м
- глины 2,5 – 3,5 м.
При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.
Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.
Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.
Особенности возведения плитного фундамента мелкого заложения
Плитный фундамент является более надежным и долговечным по сравнению с ленточным, потому его часто применяют в строительстве на сложных грунтах с высоким уровнем вод. Затраты на него более существенны, но они оправдываются отсутствием необходимости выполнения дополнительных земляных работ.
Строительство основания данного типа включает в себя проведение следующих работ:
- Выравнивание поверхности, обозначение разметки.
- Снятие верхнего слоя грунта по всей площади фундамента. В месте пролегания более плотного слоя, дно рва выравнивается и трамбуется.
- При повышенной влажности почвы на дно траншеи укладываются пластиковые трубы и покрываются геотекстилем. Предотвращение промерзаний исключит утепление фундамента со всех сторон.
- Установка подушки под плиты. Ее толщина должна составлять 15-20 см. Материал – песок или щебень, который в процессе закладки тщательно трамбуется и поливается водой.
- Укладка гидроизоляции и пенополистирола либо пенопласта поверх подушки.
- Монтаж опалубки, она, как правило, выполняется из бруса, ширина которого будет равняться толщина фундамента.
- Монтаж двух слоев решетки из арматуры.
- Опалубка заливается бетоном марки не ниже 200. Делать это лучше в несколько слоев, поливая их водой для предотвращения быстрого высыхания материала и появления трещин.

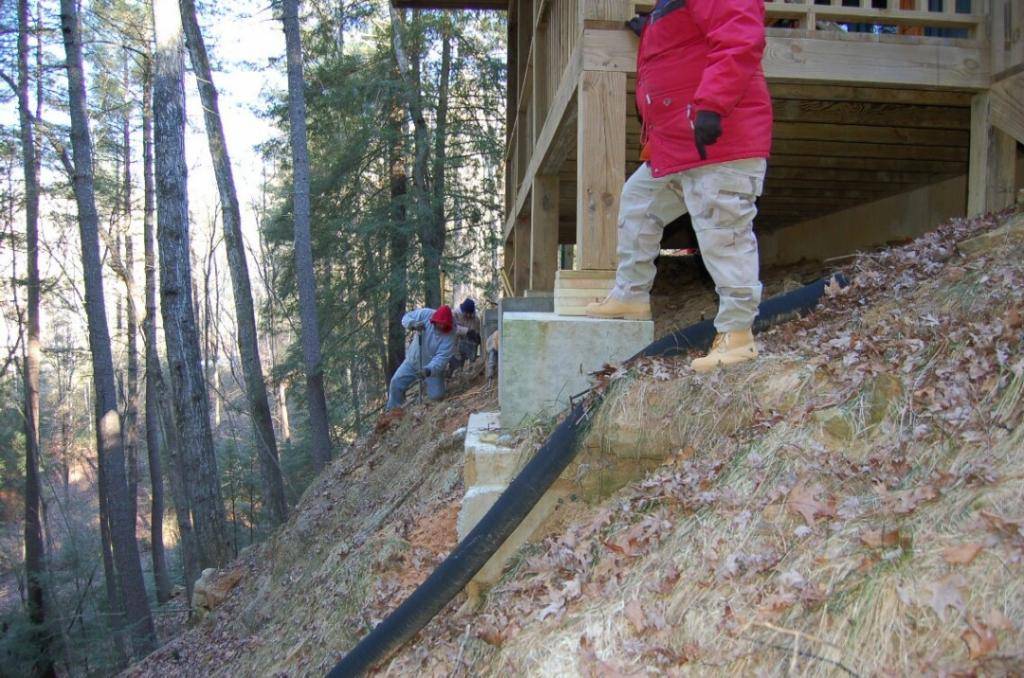

Фундамент на склоне: определение технологических моментов
Обустройство основания на склоне зависит от типа конструкции, то есть: ленточный, свайный, столбчатый фундаменты требуют разного подхода. А какой именно выбрать, поможет краткий обзор типов основы, показанной к применению на наклонных строительных площадках.
Ленточное основание
Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую
Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую. Чтобы залить конструкцию, придется покупать много раствора, поэтому строить ленточную основу нужно для дома, который возводится из массивного материала. Процесс сооружения можно посмотреть на видео:
- Срезать склон под углом 90 градусов, измеряя от плоскости ростверка;
- Вдоль среза смонтировать подпорную стеновую конструкцию, под основание которой заложить траншею для цоколя;
- Траншею оборудовать опалубкой, залить бетоном;
- После застывания бетонной смеси, следует сделать опорную насыпь, скрывающую разницу высот цоколя вверху и внизу.
Столбчатый фундамент
Это будет заглубленная основа, которая монтируется под горой или в седле между холмами
Это будет заглубленная основа, которая монтируется под горой или в седле между холмами. Непрочные и не обладающие достаточной устойчивостью элементы не выдержат поперечной нагрузки на слишком крутой поверхности, поэтому столбчатый фундамент не рекомендуется сооружать на других рельефах.
По технологиям возведение основы не отличается от процедуры, проводимой на ровной строительной площадке, что обязывает хозяина перед началом работ выровнять рельеф или смонтировать относительно ровную плоскость, ограничив ее парой подпорных стен.
Пространство между стенами засыпается грунтовой смесью, уплотняется, что позволяет верхней площадке сдерживать обрушение грунта, располагаемого выше, а вот нижняя воспрепятствует обрушению насыпной террасы. Получается, что опоры устраиваются в шурфах, пробуренных на террасированной плоскости, заглубленных до плотного слоя.
Как это выглядит на практике:
- Обустройство верхней стены в виде ленты с сечением поперек в виде трапеции;
- Обустройство по этому же типу нижней стены;
- Возведение насыпной террасы, где пробиваются шурфы;
- В шахты заливаются или монтируются столбы, на которые кладется ростверк балочного или монолитного типа.
Выполнить работы своими руками можно, но это достаточно трудно, поэтому если позволяет наклон, следует сделать либо ленточный, либо свайный фундамент.
Свайная основа
Свайный фундамент для дома можно построить на любом склоне
Свайный фундамент для дома можно построить на любом склоне, причем это не столбчатый тип основы, поэтому предполагает минимум земляных работ. Свайные элементы погружаются на разную глубину, чтобы верхний срез всех опор был ровным по горизонтали. Окончание процесса требует заливки ростверка монолитного типа, на котором прочно и долго будет стоять дом на склоне.
Поэтапно процесс выглядит так:
- В верхней точке грунта заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению;
- Затем следующая (угловая) свая, длина видимой части которой равно длине цоколя в большем обозначении;
- Последующие свайные элементы дома заглубляются так, чтобы верхний уровень каждого был равным горизонтально всем остальным.
Теперь обустраивается ростверковый монолит дома, для чего создается опалубка из подпорного днища и боковых поперечин. После можно приступать к возведению стеновых панелей, а также прочим работам.
Если остались вопросы, стоит посмотреть видео, где показаны все технологические тонкости и четко рассказано, как построить свайный фундамент для дома на склоне.
Заливка
Бетонирование должно происходить за одни сутки, — слой бетона должен быть один. При больших объёмах требуется тщательно организовать работу, договориться о доставке бетона.
Для бетонирования основания нужно много бетона, придётся заказывать с доставкой в миксере.
Бетон заливают двумя способами: по лотку, используя рукава. Подают с разных сторон, разровнять в опалубке значительно легче. Нужно следить за консистенцией раствора – должен быть достаточно жидким, однородным. Если состав слишком густой, нужно сообщить об этом оператору миксера, предусмотрено разбавление бетона водой.
Жидкий бетон нужен для облегчения бетонирования, получения качественного фундамента, — если бетонный состав неоднороден, опалубка равномерно не заполнится.
Бетонирование
После окончания бетонирования, залитую опалубку укрывают от дождя, солнца. Если на улице жаркая погода, за бетоном придётся ухаживать – периодически поливать водой, чтобы при ускоренной сушке не пошел трещинами.
Прочность бетон будет набирать не один месяц, но для продолжения строительных работ по возведению стен можно приступать уже через 4 недели.
Видео – закладка фундамента:
Утепление фундаментной основы
Выполняется это в обязательном порядке. Утеплительный слой одновременно выполняет функции гидроизоляции, защищает фундаментную основу о пучения почвы, не позволяя ей промерзать под объектом. С этой целью фундамент утепляется снаружи, устраивается утепленная отмостка.
Для формирования утеплительного слоя применяют:
- пенопласт;
- пенополистирол экструдированный;
- полиуретан в жидком состоянии.
Последний вариант подразумевает привлечение опытных специалистов, имеющих специальное оборудование для выполнения подобных работ. Чтобы сэкономить финансовые средства, многие застройщики использую один из первых двух способов утепления, технология которых практически не отличается.
Необходимо знать, что для утепления мелкозаглубленной фундаментной основы подходит не каждая марка пенопласта. Для таких работ рекомендуется использовать специальные материалы марки ПСБ-35 (50).
Пенополистирол считается более современным вариантом для утепления, отличается устойчивостью на сжатие, не пропускает влагу, является экологически безопасным материалом. Но стоимость его несколько выше, чем у пенопласта.
Эффективность утепления буде выше, если горизонтальный слой материала буде расположен по уровню фундаментной подошвы. Наиболее эффективный метод – сочетание утеплительных мероприятий пенополистиролом по отмостке по уровню подошвы и самого основания до точки, где начинаются стены. Утеплять только часть, находящуюся в земле, малоэффективно. В случае, если проектом предусмотрена цокольная часть, ее также необходимо утеплить.
Уложив утеплительный материал горизонтально, насыпается песчаная подушка. Вокруг фундамента выполняется отмостка из бетона или иного влагонепроницаемого материала.
В случае, если на строящемся объекте отсутствует отопление, пеноплекс рекомендуется заложить под основание фундаментной подошвы на всю длину лены. Под необогреваемые части (веранды, пристройки, гаражные помещения), чтобы их в момент пучения грунта не оторвало от основного объекта, под фундамент закладывают утеплительный материал.
Заключение
Следует в первую очередь отметить значительную экономию при возведении фундамента такого типа. Поскольку вы сможете за несколько дней выполнить его самостоятельно, на что понадобиться меньше материалов, чем при возведении других типов фундаментов. Кроме того, нет необходимости нанимать строительные бригады.
Небольшой совет, постройку лучше закончить до начала морозов, или же предусматривать бетонные плиты, поскольку оставлять фундамент на зиму ненагруженным недопустимо. Это может повлечь за собой выталкивание столбов из грунта, в следствии чего, фундамент необходимо будет полностью переделывать.
Что касается построек, то такого типа фундамент подойдет для постройки гаражей, террас, небольших и легких домов. На этом все, также вы можете ознакомиться с технологией возведения других фундаментов, и разобраться с их видами в других наших статьях.
