Мансардная крыша – технология устройства мансардной крыши частного дома

Первый этап – проектирование и расчёты

Создание чертежей ломаной крыши – один из залогов успешного монтажа конструкции. На чертежах и по расчётам можно увидеть, как будет выглядеть крыша в готовом виде, как на её внешний вид и практичность будут влиять размеры, угол наклона и другие факторы.

Если проектировать чертежи в электронном варианте с помощью специальных программ, то модель крыши можно даже увидеть в 3D-формате.

Выбор угла наклона

На выбор угла наклона кровли влияют несколько показателей:

  • Материал кровельного покрытия. Для кровли из металлопрофиля или черепицы рекомендуется делать угол ската — 22°, для шиферного покрытия — 30°.

    Если уклон будет меньше, то в стыки между материалом начнёт заходить вода и снег, а это снизит срок эксплуатации покрытия.

    Рулонное кровельное покрытие на основе битума используется там, где угол наклона больше 30°.

  • Нагрузка от ветра. Ветер даёт сильную нагрузку на кровельное покрытие и всю стропильную систему. Даже небольшое увеличение угла наклона (например, на 30°) увеличит нагрузку от ветра примерно в 5 раз.

    Но и небольшой уклон также будет на руку порывистому ветру. В этом случае, он легко попадёт через стыки кровельного покрытия под крышу и сорвёт её.

  • Снеговая нагрузка. Самая большая нагрузка от снега будет при уклоне в 30°. Если угол ската 45°, то снег не сможет вообще задерживаться на крыше.
  • Частота осадков в данном регионе. В местности, где осадки – это частое явление, оптимальный угол наклона — 45°. А в местности с умеренным климатом, но сильным ветром, лучше сделать скаты крыши под углом 30°.

Стандартные углы наклона в верхней части конструкции составляют от 20° до 30°, а в нижней – от 50° до 60°.

Вычисление площади

Ломаная крыша требует тщательного расчёта каждого элемента конструкции. Любые неточности и погрешности приведут к тому, что нагрузка на перекрытия будет распределяться неравномерно. В итоге несущая конструкция не выдержит массы кровельного покрытия и стропильных ног.

Крышу ломаного типа лучше разделить на несколько геометрических фигур (прямоугольников треугольников, трапеций) для упрощения расчётов. Затем нужно провести точные замеры каждой из этих фигур, а потом вычислить их площадь. Общая площадь ломаной крыши будет суммой каждой из перечисленных геометрических фигур.

Количество кровельного покрытия зависит от площади поверхности крыши. К этому значению нужно прибавить 15 % — с учётом стыков, бракованного материала, деформации во время работы и других непредвиденных обстоятельств.

При вычислении общего веса конструкции стоит учесть вес:

  • кровельного покрытия;
  • утеплителя, гидроизоляционных материалов;
  • обрешётки;
  • стропильных ног, балок перекрытия, раскосов;
  • окон, дверей;
  • вентиляционного оборудования и других инженерных систем;
  • будущей мебели.

Варианты сборки

Возводить мансардную крышу можно двумя методами:

  1. Собрать отдельные части конструкции на земле, затем поднять их в готовом виде наверх и там на месте соединить друг с другом. При такой технологии первыми выставляются крайние конструкции (фронтоны). Наверху они фиксируются длинными брусками.

    Затем в отверстия, сделанные в мауэрлате, вставляются остальные части системы и тщательно закрепляются. Если нужно установить элементы в вертикальном положении или под нужным углом, то можно использовать временные распорки. В последнюю очередь монтируются боковые балки.

  2. Собирать все детали конструкции пошагово наверху. Этот способ монтажа более удобен, если возводимая крыша очень большая по размерам и в готовом виде её нужно поднимать наверх только с помощью спецтехники.

    Для начала фиксируются балки перекрытия, к которым крепятся вертикальные стойки, затяжки, временные распорки. Затем устанавливаются стропильные ноги, затяжки и укосины. При такой технологии действует тот же принцип, что и в прошлом методе: сначала фиксируются крайние элементы, а потом остальные.

Варианты устройства с фото

Существует несколько основных видов четырехскатной крыши. Они отличаются между собой конструкцией стропильной системы, а также общим внешним видом.

  1. Классическая голландская (вальмовая) крыша имеет высокую устойчивость к снегу или сильному ветру. Ее чаще всего применяют для зданий, которые имеют правильную прямоугольную форму. Данная конструкция имеет скаты в виде трапеции по длинной стороне и треугольные по короткой.
  2. Полувальмовый голландский вариант крыши является одновременно представителем и двускатной и четырехскатной конструкции. В отличии от классического аналога она имеет усеченные торцевые вальмы (треугольные), которые должны иметь длину в 1,5 – 3 раза меньше, чем боковые скаты в виде трапеций.

    Такая конструкция позволяет увеличить сопротивление к ветру, а также обустроить вертикальные окна для мансарды, так как острый выступ на торцах существенно меньше, чем у классического варианта.

  3. Полувальмовая датская крыша имеет необычную форму за счет того, что под коньком оставляется вертикальный фронтон, а под ним монтируется нижняя часть торцевого ската, которая будет иметь форму трапеции. Такая конструкция чаще всего применяется в домах с нестандартной формой основного каркаса.

    Особенность такой крыши в том, что она позволяет избежать проблем с мансардными окнами (полностью их убрать), так как для естественного освещения можно установить вертикальные окна.

  4. Шатровая крыша является представителем идеальных пропорций. Ее чаще всего применяют для строений, которые имеют стены одинаковой длины, образующие квадрат. У такой конструкции все вальмы имеют одинаковый размер, наклон и форму (треугольные). Эта разновидность крыши является одной из самых сложных, так как для ее постройки нужно идеально соблюдать все пропорции, а концы стропил должны сойтись в одной верхней точке.

В зависимости от предпочтений данные варианты четырехскатных крыш могут дополняться выступающими элементами, а также изменятся под необходимые параметры дома.

Строение стропильной системы мансардной крыши

Костяк мансарды — ее каркас. Именно на него монтируется кровля, теплоизоляционный пирог, внутренняя обшивка, в нем прокладывают различные инженерные системы и коммуникации.

Чтобы в процессе эксплуатации стропильная система мансардной крыши могла выдержать большие нагрузки, в ней особым образом комбинируются основные элементы и составные узлы. Делается это для того, чтобы распределить нагрузку на несущие стены дома.

Основными элементами стропильных конструкций мансардных крыш являются:

  • мауэрлат;
  • непосредственно стропила (висячие и наслонные);
  • боковые и коньковые прогоны;
  • связующие элементы (распорки, подкосы, диагональные связи).

Мансарда, стропильная система

Учтите: нагрузка на мансардную крышу в среднем составляет около 200 кг/м2, поэтому стропила должны иметь определенный запас прочности чтобы ее выдержать.

Прочность системы зависит от ее элементов, надежности соединительных узлов. Самые распространенные типы соединения деталей:

  • при помощи шурупов;
  • с использованием болтов;
  • шпунтовое — когда одна детали имеет паз, а другая гребень, который в этот паз вставляется;
  • сварное.

Выбор того или иного типа соединения зависит от предполагаемых нагрузок, характеристик используемого материала и технических особенностей конструкции.

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей

Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами

Таблица. Основные детали системы стропил.

ЭлементОписание
МауэрлатЭто брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания.
СтойкаЛюбая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног.
ПерекрытияЭто ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения.
РигельЭти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки».
СтропилаТакже носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие.
ОбрешеткаМножество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал.
ПодвескаДоска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой.
КобылкаДоска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги.

Устройство стропильной системы

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша


Устройство двухскатной крыши с мансардой и холодным чердаком над ней. Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.


Схема мансардной конструкции при ширине крыши менее 6,5 метров.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша


Устройство стропильной системы мансардной крыши с ломаными скатами. У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Вальмовая крыша


Стропильная система вальмовой крыши с мансардой. Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Односкатная крыша


Варианты стропильной системы односкатной мансардной крыши. У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

  • При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
  • Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
  • Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша


Конструкция полувальмовой крыши с центральной фермой. Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

О мансардных кровлях

Особенности конструкции мансарды

Строго говоря, конструкция мансардной крыши не слишком сильно отличается от конструкции любой другой кровли с чердаком. Мансарда — это утепленное и «облагороженное» помещение под скатами, которое может использоваться как полноценная жилая комната. Это обеспечивается за счет внесения в схему сооружения ряда изменений:

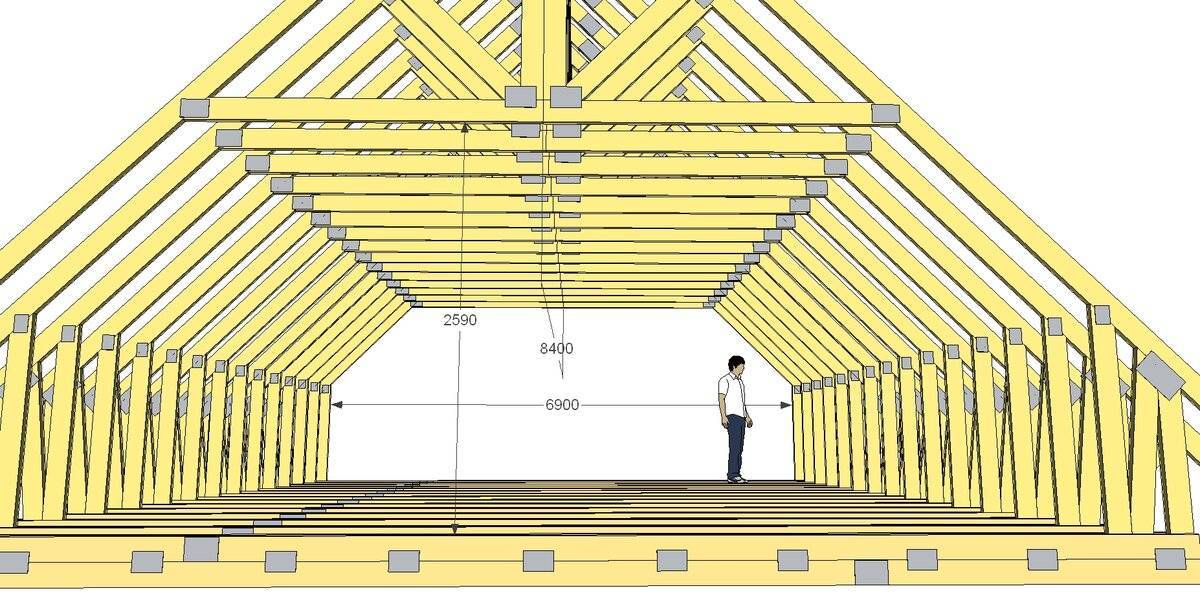

Каркас типовой мансарды выглядит примерно так

  1. Каркас. Если для устройства чердака используется все пространство под кровлей, то при сооружении мансарды часть пространства под скатами отсекается. При этом внутри возводятся дополнительные опоры, которые не только повышают жесткость каркаса, но и выступают в качестве основы для обшивки стен полученного помещения.
  1. 2222Потолок. Здесь возможны два варианта. Для ломаной крыши оптимальным решением будет устройство плоского потолка, перпендикулярного стенам — небольшой угол скатов в верхней части кровли это позволяет. В двускатных конструкциях потолок делают в форме трапеции: плоская часть посередине и два ската, соединяющие ее с низкими боковыми стенами. Также можно вообще отказаться от потолка, просто обшив скаты досками или гипсокартоном до места их соединения под коньком.

Вариант оформления потолка с низкими стенами и скатами по бокам

  1. 3333Тепло-, гидро- и пароизоляция. Устройство мансардной крыши частного дома обязательно должно включать все эти работы — иначе помещение получится непригодным для постоянного проживания. Гидроизоляцию обеспечивает кровельный пирог (мембрана + кровельный материал), теплоизоляция укладывается между стропилами, а пароизоляция размещается под обшивкой.

Под скатами крыши обязательно монтируется толстый слой теплоизоляцииДля отделки чаще всего применяют природные материалы — вагонку, фальш-брус и т. д.

  1. 4444Отделка. Поскольку значительная часть поверхностей внутри мансарды сформирована либо скатами кровли, либо внутренними опорными конструкциями, оставлять эти поверхности без отделки нельзя. Для деревянного дома чаще всего выбирают вагонку, в зданиях из кирпича или блоков может применяться также обшивка на основе влагостойкого гипсокартона.

Основные преимущества решения

С точки зрения удобства использования мансардная крыша — это отличный вариант для как компактных коттеджей, так и для достаточно больших домов.

Дополнительное личное пространство, полученное при обустройстве помещения под кровлей, точно не будет лишним!

Основные плюсы мансард:

  1. Дополнительное жилое пространство. Здесь все очевидно — мы получаем еще одну (или не одну!) комнату, которую можно использовать как кабинет, гостевую спальню и т. д. В зависимости от качества теплоизоляции помещение можно сделать как летним, так и всесезонным.
  2. Экономия пространства на основном этаже. Наличие мансарды позволяет более рационально спланировать другие помещения. Так, например, при вынесении спальни в подкровельное пространство можно сделать более просторную гостиную.

При правильном подходе вместо чердака мы получаем отличную жилую зону

  1. 3333Улучшение микроклимата. Теплая комната под кровлей выступает в роли своеобразного буфера для воздушных масс. При этом мансарда обеспечит не только теплоизоляцию, но и нормализацию влажностного режима — если, конечно, мы правильно оборудуем кровельный пирог.
  2. Экономия средств. В среднем цена материалов для устройства мансарды будет на 30–60% ниже, чем для сооружения полноценного второго этажа. Да, полезной площади тоже будет меньше, но если стоит вопрос оптимизации бюджета — это вполне подходящий вариант!

Постройка мансардной крыши обойдется дешевле, чем возведение второго этажа

Справедливости ради, нужно сказать и о недостатках. Все они касаются сложности устройства мансарды: если работать «спустя рукава», то есть риск получить холодное помещение, в котором будет постоянно собираться конденсат.

Этапы монтажа

Самостоятельное сооружение крыши из профнастила с системой стропил требует тщательной организации процесса. Каждый этап работ должен соответствовать технологии, ведь от этого зависит качество будущей конструкции. Важным требованием является выбор надежных, качественных материалов, обладающих необходимым уровнем характеристик. При этом стоит сделать точный расчет количества профнастила и других элементов

Обязательным требованием является разработка проекта, в котором отражаются все особенности будущего сооружения

В процессе проектирования важно учесть следующие моменты:

  • Нагрузка на кровлю;
  • Угол наклона скатов конструкции;
  • Вид материалов для строительства;
  • Оптимальный шаг между элементами обрешетки и стропилами;
  • Метод соединения узлов конструкции.

Для создания чертежа не обязательно обладать профессиональными навыками и знаниями. Существует множество компьютерных программ, которые позволяют создать точный проект. Характеристики, например, угол наклона скатов, определяются в зависимости от необходимого уровня надежности конструкции, а также с учетом всех особенностей здания. Расчет нагрузки является обязательным этапом проектирования. При этом учитывается вес материалов, которые применяются для строительства кровли, а также ветровая и снеговая нагрузка. Последний показатель можно определить с помощью специальных таблиц, в которых содержатся данные по всем регионам. Получившиеся результаты вычислений следует сложить и умножить на коэффициент 1.1.

Основной комплекс работ включает в себя два обширных этапа: создание системы стропил и монтаж профнастила. Качественная двускатная стропильная система требует выполнения следующих действий:

  • Монтаж нижних балок рам стропил, которые изготавливаются из бруса, имеющего сечение 100×100 мм. Для этой цели подходит сосновый материал, под края которого необходимо уложить любой гидроизоляционный слой;
  • С помощью отвеса следует определить центр установленных балок, а в данную область осуществляется крепление вертикальной стойки из бруса 100×100 мм. Установка проводится по одной линии, а расстояние между стойками не должно быть менее 2 метров. Из досок изготавливаются деревянные раскосы, которые служат для поддержки стоек в вертикальном положении;
  • На верхние торцы вертикальных стоек укладывается брус, сечение сторон которого равно. Осуществляется проверка горизонтальности, а затем крепление данных элементов;
  • Внешняя сторона всех брусьев обшивается досками, а для внутренней области используется фанера. Пространство между данными элементами необходимо заполнить качественным утеплителем для создания кровельного пирога;
  • Далее сооружается мауэрлат, который служит для равномерного распределения нагрузки. Под элементы мауэрлата необходимо уложить рубероид, сложенный вдвое;
  • Для стропил используются ровные доски, сечение которых – 200×50мм. Шаг между деталями стропил составляет 1 метр, а длина досок должна быть не менее 1,5 метров.

Качественная стропильная система может быть легко оборудована своими руками. После данного этапа следует покрыть двускатную крышу профнастилом. Для этого необходимо создать обрешетку и заделать фронтоны. При этом карнизы снизу подшиваются качественной фанерой. Материал должен обладать влагостойкостью, ведь от этого зависит надежность и долговечность конструкции.

Профнастил укладывается своими руками достаточно просто. Монтаж проводится методом внахлест, а крепление осуществляется с помощью саморезов. При этом может потребоваться обработка материала соответственно необходимым размерам. Все действия с профнастилом следует проводить в перчатках, так как элементы имеют острые края. Качественная стропильная система должна быть ровной, ведь от этого зависит надежность кровли.

Долговечная двускатная кровля выполняется только из высококачественных материалов и только после тщательного проектирования и расчета. При этом крыша из профнастила требует хорошего утепления, что позволяет создать комфорт в доме. Правильный монтаж, расчет наклона скатов и других параметров, оптимальное крепление — каждый этап работ по созданию системы двускатной кровли должен быть продуманным и технологичным.

https://youtube.com/watch?v=k6i41uO373k

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Стропильная система ломаной мансардной крыши

На фото стропильная система ломаной мансардной крыши

Стропильная система ломаного типа мансардной крыши оптимально подходит для зданий шириной не более 6 метров. Ее монтаж имеет свои особенности и предполагает применение тяжелых и габаритных элементов конструкции, однако он под силу даже двум строителям, поскольку принцип сборки конструкции – модульный, т. е. можно соединять детали на земле и затем поднимать их на высоту и закреплять.

После окончания всех расчетов и определения необходимых размеров можно приступать к монтажу. Первым делом устанавливают мауэрлат, балки перекрытия, которые прочно скрепляются между собой с целью создания основы для стропил – надежной обрешетки.

Следующий шаг – обозначение помещения мансарды. Необходимо выставить стойки вертикально и, используя продольные прогоны, скрепить их. Высота стоек должна быть больше высоты чистового потолка на 100 мм. Конструкция в верхней части соединяется балками из дерева, выполняющими функции затяжек верхних висячих стропил.

Затем производится монтаж наслонных и висячих стропил. После установки первых проверяется плоскость ската, после чего проводится монтаж висячих стропил

Особое внимание следует уделить сборке расположенных в точках перегиба узлов

При необходимости наслонные стропила подпирают подкосами. Подвешивание верхней затяжки с помощью бабки позволяет избежать ее прогиба.

Последний этап – монтаж каркаса фронтона и его последующая обшивка.

Выполнив вышеперечисленные действия, можно переходить к созданию карнизов, фронтонных свесов и отливов. Фасадные конструкции монтируются с учетом дверных и оконных проемов. В зависимости от стройматериалов и некоторых других обстоятельств порядок работ может быть немного другим.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

https://youtube.com/watch?v=eo_AenJ19zE

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

  • классическая: уклон ската 45 градусов, ширина дома 6–8 м;
  • остроконечная: уклон – 60 градусов, ширина – от 6 м:
  • ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Элементы

ИзображениеЭлемент стропильной конструкции

Мауэрлат: уложенный на капитальную стену или монолитное перекрытие брус, служащий опорой для стропил.

Стропильные ноги: наклонные брусья, которые служат опорой для кровли. Висячие стропила (то есть опирающиеся только на стены здания) позволяют построить крышу шириной до 6-6,5 метров. Наслонные стропила (с промежуточными опорами) позволяют увеличить пролет до 12 метров при наличии одной опоры и до 15 метров при наличии двух опор.

Ригель, или затяжка: брус, стягивающий стропила двускатной крыши. Его задача — исключить деформацию стропильной системы в случае больших снеговых нагрузок.
Стойка: вертикальная опора под стропильной ногой, обеспечивающая ее устойчивость при сильном боковом ветре. Кроме того, стойки обычно служат основой каркаса боковых стен мансарды.
Лежень: горизонтальный брус, на который опираются стойки.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
